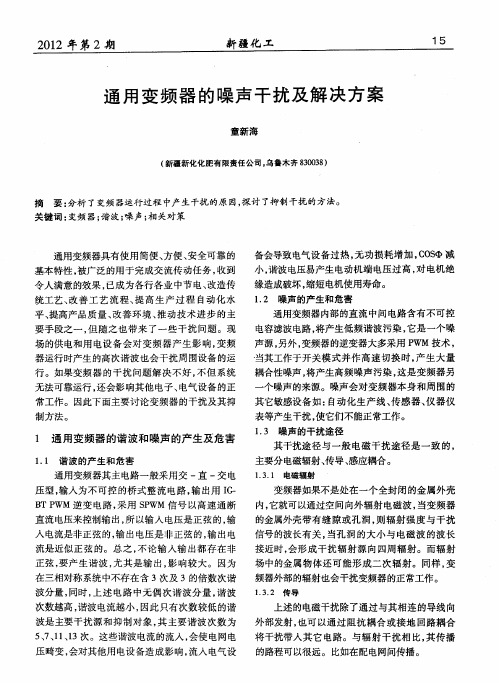

变频器产生的干扰及解决方案一、引言随着现代工业的发展，变频器作为一种重要的电力调节设备，在工业生产中得到广泛应用。
然而，变频器在工作过程中会产生一定的电磁干扰，给周围的电子设备和系统带来不利影响。
本文将详细介绍变频器产生的干扰原因及解决方案。
二、变频器产生的干扰原因1. 高频噪声：变频器内部的开关器件工作频率较高，会产生高频噪声，对周围的电子设备造成干扰。
2. 电磁辐射：变频器在工作时会产生电磁辐射，这种辐射会干扰周围的电子设备的正常工作。
3. 电源谐波：变频器的输入端需要接入电源，其工作过程中会产生电源谐波，对电网和其他设备造成干扰。
4. 地线干扰：变频器的接地电流会通过接地线路传播，对周围的设备产生干扰。
三、解决方案1. 电磁屏蔽：在变频器周围设置电磁屏蔽罩，有效阻挡变频器产生的电磁辐射，减少对周围设备的干扰。
2. 滤波器：通过在变频器输入端安装滤波器，可以有效抑制电源谐波，减少对电网和其他设备的干扰。
3. 线缆绝缘：使用具有良好绝缘性能的线缆，可以减少变频器产生的地线干扰，保护周围设备的正常工作。
4. 接地措施：合理设置变频器的接地电流路径，避免接地电流通过其他设备产生干扰，同时保证变频器的接地电阻符合要求。
5. 滤波电容器：在变频器输出端并联安装滤波电容器，可以有效吸收高频噪声，减少对周围设备的干扰。
6. 屏蔽电缆：使用屏蔽电缆连接变频器和其他设备，可以有效防止电磁干扰的传播。
四、结论变频器作为一种重要的电力调节设备，在工业生产中发挥着重要作用。
然而，变频器产生的干扰问题也不可忽视。
通过采取合适的解决方案，如电磁屏蔽、滤波器、线缆绝缘等措施，可以有效降低变频器产生的干扰，保证周围设备的正常工作。
在今后的工程实践中，应根据具体情况选择合适的解决方案，确保变频器的稳定运行和周围设备的正常工作。
变频器产生的干扰及解决方案1. 引言变频器是一种用于调节电机转速的设备，通过改变电源频率来控制电机的转速。
然而，变频器在工业和商业应用中常常会产生电磁干扰，这可能会对其他设备和系统的正常运行造成影响。
本文将介绍变频器产生的干扰及解决方案。
2. 变频器产生的干扰类型变频器产生的干扰主要有以下几种类型：2.1 电磁辐射干扰变频器工作时会产生高频电磁辐射，这种辐射会通过空气传播，对周围的设备和系统产生干扰。
2.2 电磁感应干扰变频器的高频电磁辐射会感应到周围的导体中，产生感应电流，从而对导体周围的设备和系统产生干扰。
2.3 电源干扰变频器对电源系统的负载特性产生影响，可能导致电源电压的波动，进而对其他设备和系统产生干扰。
3. 变频器干扰的影响变频器产生的干扰可能会对其他设备和系统产生以下影响：3.1 通信干扰变频器的辐射干扰可能会干扰无线通信系统，如无线电、无线网络等。
3.2 控制系统干扰变频器的电磁感应干扰可能会对控制系统产生影响，导致控制信号的失真或误判，进而影响系统的稳定性和精度。
3.3 传感器干扰变频器的电磁感应干扰可能会对传感器产生影响，导致传感器信号的失真或误差，从而影响系统的测量和监测功能。
4. 变频器干扰的解决方案为了解决变频器产生的干扰问题，可以采取以下几种解决方案：4.1 滤波器安装滤波器可以有效地抑制变频器产生的电磁辐射干扰。
滤波器可以选择合适的频率范围，将变频器产生的高频噪声滤除，从而降低对其他设备和系统的干扰。
4.2 屏蔽通过在变频器周围安装屏蔽罩或屏蔽材料，可以有效地阻挡变频器产生的电磁辐射，减少对周围设备和系统的干扰。
4.3 接地良好的接地系统可以有效地降低变频器产生的电磁干扰。
通过合理设计接地系统，可以将变频器产生的干扰电流引入地线，减少对其他设备和系统的干扰。
4.4 隔离在变频器和其他设备之间设置隔离设备，如隔离变压器、隔离放大器等，可以有效地阻止变频器产生的干扰信号传播到其他设备和系统中。
变频器产生的干扰及解决方案变频器是一种用于调节电动机转速和电压的设备，它通过改变电动机的供电频率来实现调速。
然而，变频器在工作过程中会产生一些干扰，这些干扰可能对其他电子设备和电网产生负面影响。
因此，需要采取一些解决方案来减少这些干扰。
1.电磁干扰：变频器在调节电动机的供电频率时会产生较高的电磁噪声，这些噪声会通过电源线、信号线和控制线传播到其他设备中，对电子设备的正常工作产生干扰。
2.谐波污染：变频器工作时会产生较高频率的谐波信号，这些谐波信号会通过电网传播，并污染电力系统。
谐波信号会导致电网电压失真、电流波形畸变，进而影响其他设备的运行。
3.继电器的抖动：变频器在工作过程中控制电机的起停，会通过继电器来实现。
由于变频器工作频率较高，继电器容易出现抖动现象，导致电机频繁启动和停止，对其他设备产生干扰。
为了解决变频器产生的干扰问题，可以采取以下几种解决方案：1.滤波器的使用：安装滤波器可以有效地减少变频器产生的电磁干扰。
滤波器可以对电磁噪声和谐波信号进行滤波处理，降低其对其他设备的干扰。
2.接地和屏蔽措施：通过合理的接地和屏蔽措施可以有效减少电磁干扰的传播。
变频器、电动机和其他设备的外壳应该进行良好的接地，同时使用屏蔽线缆来阻止电磁噪声的传播。
3.调整变频器的工作频率：调整变频器的工作频率可以减少变频器产生的谐波信号。
选择合适的工作频率，使变频器工作在较低的谐波频率范围内，减少对电力系统的谐波污染。
4.选择优质的变频器产品：选择经过认证的优质变频器产品可以有效减少干扰。
优质的变频器产品在设计和制造过程中会考虑到干扰问题，并采取相应的措施进行抑制。
5.合理布置设备：合理布置变频器和其他设备，保持一定的距离，降低干扰的传播。
变频器和其他设备之间应保持足够的间隔，避免信号相互干扰。
综上所述，变频器产生的干扰对其他设备和电网的影响是不可忽视的。
为了解决这些干扰问题，需要采取一系列的措施，包括使用滤波器、接地和屏蔽措施、调整工作频率、选择优质产品以及合理布置设备等。
频器应用中的干扰及抑制措施随着生产技术的不断发展,直流拖动的薄弱环节逐步显露出来。
人们开始转向结构简单、运行可靠、维护方便、价格低廉的异步电动机。
但异步电动机的调速性能难以满足生产的需要。
于是,从20世纪30年代开始,人们致力于交流调速技术的研究,然而进展缓慢。
在相当长的时期内,直流调速一直以其优异的性能统治着电气传动领域。
20世纪60年代以后,特别是70年代以来,电力电子技术、控制技术和微电子技术的飞速发展,使得交流调速性能可以与直流调速相媲美。
目前,交流调速已进入逐步代替直流调速的时代。
标签：抗干扰措施;恒压供水系统;变频器1 系统硬件抗干扰措施1.1 干扰来源变频器内部含有整流电路,众说周知整流电路是高次谐波源,所以系统就不可避免的产生高次谐波,通常变频器的整流电路是由三相整流桥组成。
根据高次谐波的级数理论,n=p·k+1(p=脉冲数,k=1,2,3……),通用变频器中三相整流器产生5次,7次,9次,11次,13次……高次谐波。
1.2 危害谐波夹杂在基波当中,对电气设备的危害是十分严重的。
谐波电流通过变压器,可以使变压器铁心损耗明显增加;谐波电流通过水泵电机,不仅会使电机的铁心损耗增加,而且会使电机的转子发生振动现象,影响正常供水;谐波还可以使感应式电能表计量不正确,会给自来水厂造成不必要的经济损失。
1.3 抑制由于谐波的危害很大,所以在供水系统中必须采取一定的措施最大限度的消除谐波,对于变频器的谐波抑制技术,有以下几种:(1)高功率因数变换器:变频器自身完成谐波抑制。
(2)AC电抗器:在变频器电源测安装AC电抗器,增加阻抗,抑制谐波。
(3)DC电抗器:在变频器的中间直流电路中安装DC电抗器,增加阻抗,抑制谐波。
(4)AC电抗器和DC电抗器:在电源侧安装AC电抗器,并且在中间直流电路中安装DC电抗器,增加阻抗,抑制谐波。
我厂恒压供水系统采用第三种谐波抑制错失,加装抑制装置后的电路图如图1所示。

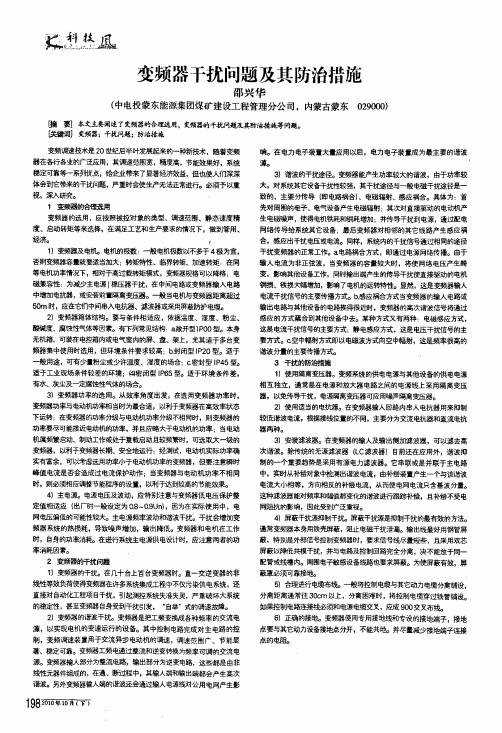

缮塑，二签且变频器干扰问题及其防治措施邵兴华(中电投蒙东能源集团煤矿建设工程管理分公司，内蒙古蒙东029000)喃要】本文主要阐述了变频器的合理选用，变频器的干扰问题及其防治措施筹问题。
p蝴]变频器；干扰问题；防治措施变频调速技术是20世纪后半叶发展起来的一种新技术，随着变频器在各行各业的广泛应用，其调速范围宽，精度高，节能效果好，系统稳定可靠等一系列优点，给企业带来了显著经济效益，但也使人们深深体会到它带来的干扰问题，严重时会使生产无法正常进行。
必须予以重视，深入研究。
1变频器的合理选用变频器的选用，应按照被控对象的类型、调速范围、静态速度精度、启动转矩等来选择，在满足工艺和生产要求的情况下，做到管用、经济。
，1)变频器及电机。
电机的极数：—般电机极数以不多于4极为宜，否则变频器容量就要适当加大：转矩特性、临界转矩、加速转矩：在同等电机功率情况下，相对于高过载转矩模式，变频器规格可以降格；电磁兼容性：为减少主电源l稳压器干扰，在中间电路或变频器输入电路中增加电抗器，或安装前置隔离变压器。
—般当电机与变频器距离超过50m时，应在剜门中间串入电抗器、滤波器或采用屏蔽防护电缆。
2)变频器箱体结构。
要与条件相适应，依据温度、湿度、粉尘、酸碱度、腐蚀性气体等因素。
有下列常见结构：a敞开型‘I P00型。
本身无j册箱，可装在电隆箱内或电气室内的屏、盘、架上，尤其适于多台变频器集中使用时选用，但环境条件要求较高；b封闭型I P20型。
适于—般用途，可有少量粉尘或少许温度、湿度的场合：e密封型I P45型。
适于工业现场条件较差的环境：m密闭型IP65型。
适于环境条件差，有水、灰尘及一定腐蚀性气体的场厶o3)变频器功率的选用。
从效率角度出发，在选用变频器功率时，变频器功率与电动机功率相当时为最台垂，以利于变频器在高效率状态下运转；在变频器的功率分级与电动机功率分级不相同时，则变频器的功率要尽可能接近电动机的功率，并且应略大于电动机的功率：当电动机属频繁启动、制动工作或处于重载启动且较频繁时，可选取大一级的变频器，以利于变频器长期、安全地运行；经测试，电动机实际功率确实有富余，可以考虑选用功率小于电动机功率的变频器，但要注意瞬时峰值电流是否会造成过电流保护动作：当变频器与电动机功率不相同时，则必须相应调整节能程序的设置，以利于达到较高的节能效果。
变频器产生的干扰及解决方案摘要:变频器具有很多的优越性，但它对电网的谐波干扰和电磁辐射干扰也越来越受到人们的关注，本文主要介绍谐波、电磁辐射的标准和危害及其减弱或消除的方法。
１引言采用变频器驱动的电动机系统因其节能效果明显、调节方便、维护简单、网络化等优点而得到越来越多的应用。
但是，由于变频器特殊的工作方式带来的干扰越来越不容忽视。
变频器干扰主要有：一是变频器中普遍使用了晶闸管或者整流二极管等非线性整流器件，其产生的谐波对电网将产生传导干扰,引起电网电压畸变(电压畸变率用THＤv表示，变频器产生谐波引起的THDv在１０~40%左右）,影响电网的供电质量;二是变频器的输出部分一般采用的是IＧBT等开关器件,在输出能量的同时将在输出线上产生较强的电磁辐射干扰,影响周边电器的正常工作.2 谐波和电磁辐射对电网及其它系统的危害（１) 谐波使电网中的电器元件产生了附加的谐波损耗,降低了输变电及用电设备的效率。
(2）谐波可以通过电网传导到其它的用电器，影响了许多电气设备的正常运行,比如谐波会使变压器产生机械振动,使其局部过热,绝缘老化，寿命缩短,以至于损坏；还有传导来的谐波会干扰电器设备内部软件或硬件的正常运转．(3) 谐波会引起电网中局部的串联或并联谐振,从而使谐波放大。
ﻫ（４）谐波或电磁辐射干扰会导致继电保护装置的误动作,使电气仪表计量不准确,甚至无法正常工作.(5）电磁辐射干扰使经过变频器输出导线附近的控制信号、检测信号等弱电信号受到干扰,严重时使系统无法得到正确的检测信号,或使控制系统紊乱．一般来讲,变频器对电网容量大的系统影响不十分明显，这也就是谐波不被大多数用户重视的原因。
但对系统容量小的系统,谐波产生的干扰就不能忽视．3 有关谐波的国际及国家标准现行的有关标准主要有：国际标准ＩEC61000-2－2,IEC610０0-2—4,欧洲标准EＮ61000—3—2,ＥN61000—3—１２,国际电工学会的建议标准IEEE5１9－１9９２,中国国家标准GB／T14549—93《电能质量共用电网谐波》.下面分别做简要介绍。
变频器干扰解决方法_如何消除变频器干扰变频器包括整流电路和逆变电路，输入的交流电经过整流电路和平波回路，转换成直流电压，再通过逆变器把直流电压变换成不同宽度的脉冲电压(称为脉宽调制电压，PWM)。
用这个PWM电压驱动电机，就可以起到调整电机力矩和速度的目的。
这种工作原理导致以下三种电磁干扰：1、谐波干扰：整流电路会产生谐波电流，这种谐波电流在供电系统的阻抗上产生电压降，导致电压波型发生畸变，这种畸变的电压对于许多电子设备形成干扰(因为大部分电子设备仅能工作在正弦波电压条件下)，常见的电压畸变是正弦波的顶部变平。
谐波电流一定时，电压畸变在弱电源的情况下更加严重，这种干扰的特征是会对使用同一个电网的设备形成干扰，而与设备与变频器之间的距离无关；2、射频传导发射干扰：由于负载电压为脉冲状，因此变频器从电网吸取电流也是脉冲状，这种脉冲电流中包含了大量的高频成分，形成射频干扰，这种干扰的特征是会对使用同一个电网的设备形成干扰，而与设备与变频器之间的距离无关；3、射频辐射干扰：射频辐射干扰来自变频器的输入电缆和输出电缆。
在上述的射频传导发射干扰的情形中，变频器的输入输出电缆上有射频干扰电流时，由于电缆相当于天线，必然会产生电磁波辐射，产生辐射干扰。
变频器输出电缆上传输的PWM电压，同样包含丰富的高频的成分，会产生电磁波辐射，形成辐射干扰。
辐射干扰的特征是，当其他电子设备靠近变频器时，干扰现象变得严重。
根据电磁学的基本原理，形成电磁干扰必须具备三要素：电磁干扰源、电磁干扰途径、对电磁干扰敏感的系统。
为防止干扰，可采用硬件抗干扰和软件抗干扰。
其中，硬件抗干扰是最基本和最重要的抗干扰措施，一般从抗和放两方面入手来抑制干扰，其总体原则是抑制和消除干扰源、切断干扰对系统的耦合通道、降低系统干扰信号的敏感性。
具体措施在工程上可采用隔离、滤波、屏蔽、接地等方法。
以下内容是解决现场干扰的主要步骤：1、采用软件抗干扰措施：具体来讲就是通过变频器的人机界面下调变频器的载波频率，把该值调低到一个适当的范围。
