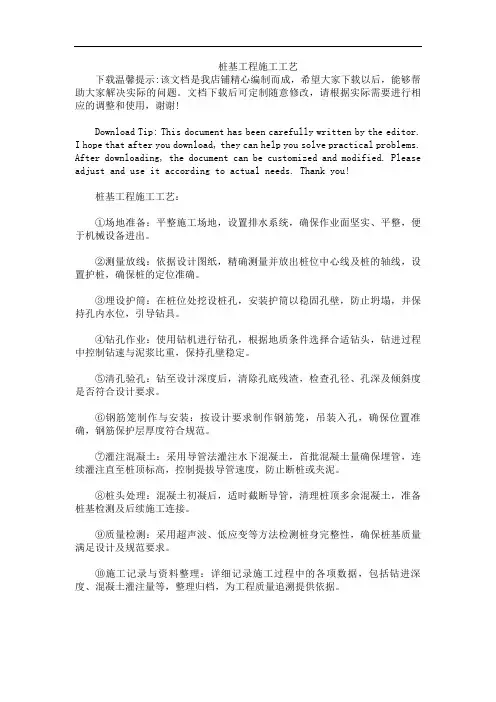

桩基工程施工工艺下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor.I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!桩基工程施工工艺：①场地准备：平整施工场地，设置排水系统，确保作业面坚实、平整，便于机械设备进出。
②测量放线：依据设计图纸，精确测量并放出桩位中心线及桩的轴线，设置护桩，确保桩的定位准确。
③埋设护筒：在桩位处挖设桩孔，安装护筒以稳固孔壁，防止坍塌，并保持孔内水位，引导钻具。
④钻孔作业：使用钻机进行钻孔，根据地质条件选择合适钻头，钻进过程中控制钻速与泥浆比重，保持孔壁稳定。
⑤清孔验孔：钻至设计深度后，清除孔底残渣，检查孔径、孔深及倾斜度是否符合设计要求。
⑥钢筋笼制作与安装：按设计要求制作钢筋笼，吊装入孔，确保位置准确，钢筋保护层厚度符合规范。
⑦灌注混凝土：采用导管法灌注水下混凝土，首批混凝土量确保埋管，连续灌注直至桩顶标高，控制提拔导管速度，防止断桩或夹泥。
⑧桩头处理：混凝土初凝后，适时截断导管，清理桩顶多余混凝土，准备桩基检测及后续施工连接。
⑨质量检测：采用超声波、低应变等方法检测桩身完整性，确保桩基质量满足设计及规范要求。
⑩施工记录与资料整理：详细记录施工过程中的各项数据，包括钻进深度、混凝土灌注量等，整理归档，为工程质量追溯提供依据。
桩基施工施工工艺1、凝土灌注桩施工1）施工方法根据工程地质条件，设计要求及现场地表条件，工程钻孔桩采用泥浆护壁法正循环钻机成孔。
2）施工工序拆除地面建筑，探查地下管线→清挖地下障碍物，平整场地，设沉渣池，规划形成桩基作业面→测量放线，确定桩位→试桩合格后，钻机进场正式施工→施工完毕，泥浆处理外运→桩身小应变检测合格，进入下道工序施工。
3）探测地下管线拆除地面建筑物后，人工在施工作业面范围内开挖“口”字地沟，深度1.5米，探查施工区域地下有无管线设施，并采取措施予以保护或改迁，为下步机械作业创造条件。
4）施工范围清除地表渣土及地下障碍物，废土外运，形成施工作业面，表面用10t压路机碾压。
基坑周围设300×400砖砌排水沟、排泥沟，设置泥浆废渣贮存池、循环池，用于泥浆的处理。
5）泥浆的制备（1）根据工程地质条件，工程采用粘土自行造浆方法制备泥浆。
（2）泥浆的处理废泥浆经初步沉淀脱水后，集中外运，不得直接排入市政排污管网，不得污染环境。
作为文明施工的重要控制点。
6）钻机的选用（1）钻机选择根据灌注桩直径、长度及工程地质情况，选用正循环旋挖钻机成孔。
（2）钻头型式选用根据土层及设计要求，选用钻头直径为800-1000mm。
（3）钻进特点在钻压和回转扭矩的作用下，钻头切削破碎土层而获得进尺，对工程适应性好，回转阻力小，钻头具有良好的扶正导向性，有利于清除孔底沉渣。
7）施工工艺（1）埋设护筒护筒埋设准确、稳定，护筒中心与桩位中心的偏差≤50mm。
护筒用8mm钢板制作，其上部开设2个溢浆处，护筒高度1500mm，护筒埋设深度1米。
（2）钻机对位钻杆位置与桩中心偏差≤20mm。
转盘中心与钻架上吊滑轮在同一垂线上，保证钻杆的垂直度。
带有变速器时，把变速器板上的电动机和变速器被动轴心设置在同一水平标高上。
（3）钻进根据泥浆补给情况控制钻进深度，穿越硬层时，以钻机不发生跳动为准。
在钻具中加装扶正器，保证钻机的垂直度。

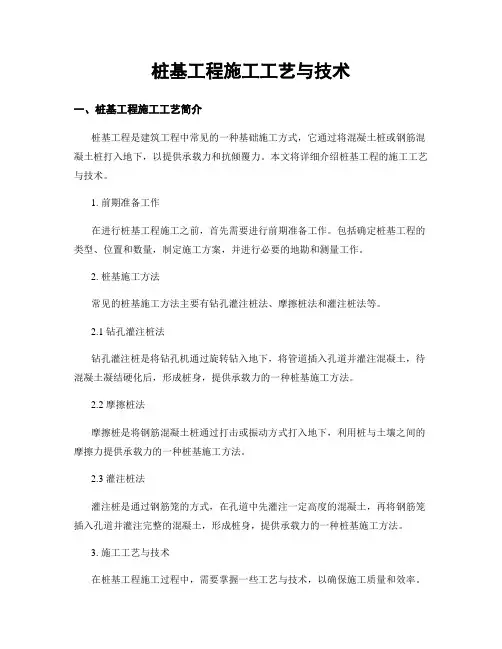

桩基工程施工工艺与技术一、桩基工程施工工艺简介桩基工程是建筑工程中常见的一种基础施工方式，它通过将混凝土桩或钢筋混凝土桩打入地下，以提供承载力和抗倾覆力。
本文将详细介绍桩基工程的施工工艺与技术。
1. 前期准备工作在进行桩基工程施工之前，首先需要进行前期准备工作。
包括确定桩基工程的类型、位置和数量，制定施工方案，并进行必要的地勘和测量工作。
2. 桩基施工方法常见的桩基施工方法主要有钻孔灌注桩法、摩擦桩法和灌注桩法等。
2.1 钻孔灌注桩法钻孔灌注桩是将钻孔机通过旋转钻入地下，将管道插入孔道并灌注混凝土，待混凝土凝结硬化后，形成桩身，提供承载力的一种桩基施工方法。
2.2 摩擦桩法摩擦桩是将钢筋混凝土桩通过打击或振动方式打入地下，利用桩与土壤之间的摩擦力提供承载力的一种桩基施工方法。
2.3 灌注桩法灌注桩是通过钢筋笼的方式，在孔道中先灌注一定高度的混凝土，再将钢筋笼插入孔道并灌注完整的混凝土，形成桩身，提供承载力的一种桩基施工方法。
3. 施工工艺与技术在桩基工程施工过程中，需要掌握一些工艺与技术，以确保施工质量和效率。
3.1 设备选择与调试根据不同的桩基类型和施工方法，选择适当的设备进行施工，并进行设备的调试和检测，确保设备正常运行。
3.2 施工现场布置与安全在施工现场进行合理的布置，确保施工安全。
采取必要的安全防护措施，包括设置安全警示标志，以及对施工人员进行安全培训和指导。
3.3 基坑开挖与支护在施工前，需要进行基坑的开挖与支护工作。
通过合理的基坑开挖与支护方案，保证基坑的稳定性和安全。
3.4 桩基施工过程控制在桩基施工过程中，需要对施工过程进行严格的控制，包括桩的制作、桩身的预制与浇筑、钢筋的布置与连接等环节，以确保施工质量。
3.5 施工质量检测与验收在桩基工程施工完成后，需要进行施工质量检测与验收。
通过制定相关标准和规范，对桩基工程的质量进行检测与评估，确保工程质量符合设计要求。
二、桩基工程施工工艺与技术的重要性桩基工程施工工艺与技术的正确应用对于工程的安全和稳定至关重要。
桩基工程施工工艺一、前言在我国土木工程领域，桩基工程是至关重要的一环。
桩基工程的施工质量直接影响到整个建筑物的安全稳定和使用寿命。
本文将详细介绍桩基工程施工工艺，包括施工准备、桩基施工、质量控制等方面，以期为桩基工程施工提供有益的参考。
二、施工准备1. 场地平整：施工前，应将施工场地进行平整，清除障碍物、垃圾等，为桩基施工创造良好的基础条件。
2. 桩基设计：根据建筑物特点、地质条件、施工条件等因素，编制合理的桩基设计方案，包括桩型、桩长、桩径、桩距等。
3. 材料准备：根据设计要求，提前准备好钢筋、混凝土、桩基材料等。
4. 施工设备：配置足够的施工设备，如桩架、打桩机、钻机、混凝土泵等。
5. 测量放线：根据设计图纸，进行桩基轴线定位和桩位标记，确保桩基施工准确无误。
三、桩基施工1. 预制桩施工：（1）制作预制桩：按照设计要求，制作符合规格的预制桩。
（2）打桩：利用打桩机将预制桩打入地下，注意控制桩的垂直度和桩顶标高。
（3）接桩：当桩达到设计长度后，进行接桩处理，确保桩的连续性。
2. 灌注桩施工：（1）钻孔：根据设计要求，利用钻机钻孔，达到设计深度。
（2）清孔：钻孔完成后，清除孔内泥浆和杂质。
（3）灌注混凝土：将混凝土灌注至孔内，注意控制混凝土的质量和灌注速度。
四、质量控制1. 桩基施工过程中，应严格遵循相关规范和设计要求，确保施工质量。
2. 加强对施工设备的检查和维护，保证设备正常运行。
3. 定期对施工人员进行技术培训和质量教育，提高施工技能和质量意识。
4. 做好施工记录，及时发现和解决施工中存在的问题。
5. 桩基工程验收时，应严格按照验收标准进行，确保工程质量。
五、结语桩基工程施工工艺涉及到多个环节，施工过程中要注重细节，严格把控质量。
只有这样，才能确保桩基工程的安全稳定，为我国土木工程事业的发展贡献力量。
在今后的工作中，我们将继续研究和探索桩基工程施工技术，为提高我国桩基工程质量而努力。

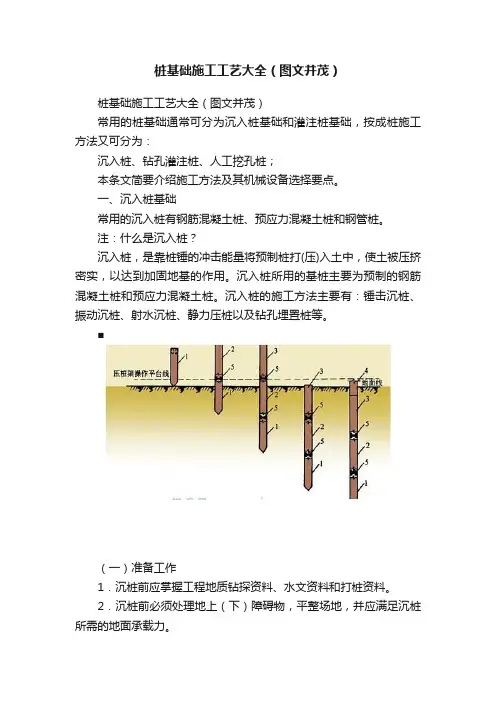

桩基础施工工艺大全（图文并茂）桩基础施工工艺大全（图文并茂）常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成桩施工方法又可分为：沉入桩、钻孔灌注桩、人工挖孔桩；本条文简要介绍施工方法及其机械设备选择要点。
一、沉入桩基础常用的沉入桩有钢筋混凝土桩、预应力混凝土桩和钢管桩。
注：什么是沉入桩？沉入桩，是靠桩锤的冲击能量将预制桩打(压)入土中，使土被压挤密实，以达到加固地基的作用。
沉入桩所用的基桩主要为预制的钢筋混凝土桩和预应力混凝土桩。
沉入桩的施工方法主要有：锤击沉桩、振动沉桩、射水沉桩、静力压桩以及钻孔埋置桩等。
■（一）准备工作1．沉桩前应掌握工程地质钻探资料、水文资料和打桩资料。
2．沉桩前必须处理地上（下）障碍物，平整场地，并应满足沉桩所需的地面承载力。
3．应根据现场环境状况采取降噪声措施；城区、居民区等人员密集的场所不应进行沉桩施工。
4．对地质复杂的大桥、特大桥，为检验桩的承载能力和确定沉桩工艺应进行试桩。
5．贯人度应通过试桩或做沉桩试验后会同监理及设计单位研究确定。
6．用于地下水有侵蚀性的地区或腐蚀性土层的钢桩应按照设计要求做好防腐处理。
（二）施工技术要点1．预制桩的接桩可采用焊接、法兰连接或机械连接，接桩材料工艺应符合规范要求。
2．沉桩时，桩帽或送桩帽与桩周围间隙应为5～lOmm;桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩身垂直度偏差不得超过0.5%。
3．沉桩顺序：对于密集桩群，自中间向两个方向或四周对称施打；根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短。
锤击过程应采用重锤低击。
4．施工中若锤击有困难时，可在管内助沉。
5．桩终止锤击的控制应以控制桩端设计标高为主，贯人度为辅。
6．沉桩过程中应加强邻近建筑物、地下管线等的观测、监护。
注：什么是桩帽？桩帽是为了防止打入桩桩头被打坏而使用的一种施工设施，不属于建筑结构范围。
在桩基施工时为了保护桩不被打坏安装上桩帽主要起保护作用。

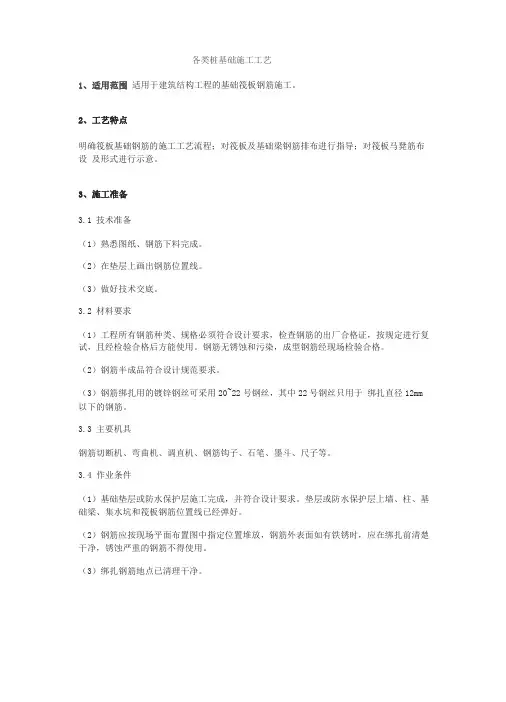

各类桩基础施工工艺1、适用范围适用于建筑结构工程的基础筏板钢筋施工。
2、工艺特点明确筏板基础钢筋的施工工艺流程；对筏板及基础梁钢筋排布进行指导；对筏板马凳筋布设及形式进行示意。
3、施工准备3.1技术准备（1）熟悉图纸、钢筋下料完成。
（2）在垫层上画出钢筋位置线。
（3）做好技术交底。
3.2材料要求（1）工程所有钢筋种类、规格必须符合设计要求，检查钢筋的出厂合格证，按规定进行复试，且经检验合格后方能使用。
钢筋无锈蚀和污染，成型钢筋经现场检验合格。
（2）钢筋半成品符合设计规范要求。
（3）钢筋绑扎用的镀锌钢丝可采用20~22号钢丝，其中22号钢丝只用于绑扎直径12mm 以下的钢筋。
3.3主要机具钢筋切断机、弯曲机、调直机、钢筋钩子、石笔、墨斗、尺子等。
3.4作业条件（1）基础垫层或防水保护层施工完成，并符合设计要求。
垫层或防水保护层上墙、柱、基础梁、集水坑和筏板钢筋位置线已经弹好。
（2）钢筋应按现场平面布置图中指定位置堆放，钢筋外表面如有铁锈时，应在绑扎前清楚干净，锈蚀严重的钢筋不得使用。
（3）绑扎钢筋地点已清理干净。
4、工艺流程4.1平板式筏板（暗梁）基础基础筏板钢筋施工4.1.1平板式筏板（暗梁）基础钢筋模型图，如图9-1所示。
4.1.2钢筋施工工艺流程垫层或防水保护层施工完成一墙、柱、（暗梁）、桩承台、集水坑放线一画钢筋位置线一集水坑、桩承台钢筋绑扎一筏板板底钢筋（附加筋、放射筋）绑扎一放置垫块一（暗梁钢筋绑扎）一马凳筋安装一筏板板顶钢筋一柱、墙插筋一验收进行下一道工序注意：有暗梁时，梁钢筋与筏板钢筋位置关系，按图9-2所示施工。
4.2梁板式筏板（高板位、中板位）基础4.2.1梁板式筏板（高板位、中板位）基础钢筋模型图，如图9-3、图9-4所示。
'"a ii,r ii .1~一厂LZJ I图9-3集板式筏板（高板位）基础锚陆布置植国酎“丫史雷生累代黔房做幽 上电话迎咽£图9-4梁板式段板（中板位）基础铜罐布■口萤番工备・J-- •芬.谯,矩号「「声）,图上5顶平梁板式桎眼基础辆筋布置美赛国“心工况一忆，4.3梁板式筏板（底板位）基础4.2.2钢筋施工工艺流程垫层或防水保护层施工完成一墙、柱、基础梁、桩承台、集水坑放线一画钢筋位置线一集水 坑、桩承台、基础梁钢筋绑扎一筏板板底钢筋（附加筋、放射筋）绑扎一放置垫块一马凳筋 安装一筏板板顶钢筋一柱、墙插筋一验收进行下一道工序注意:施工高板位筏板时，梁钢筋与筏板上层钢筋以及梁与梁钢筋之间的位置关系，按图9-5 所示绑扎。

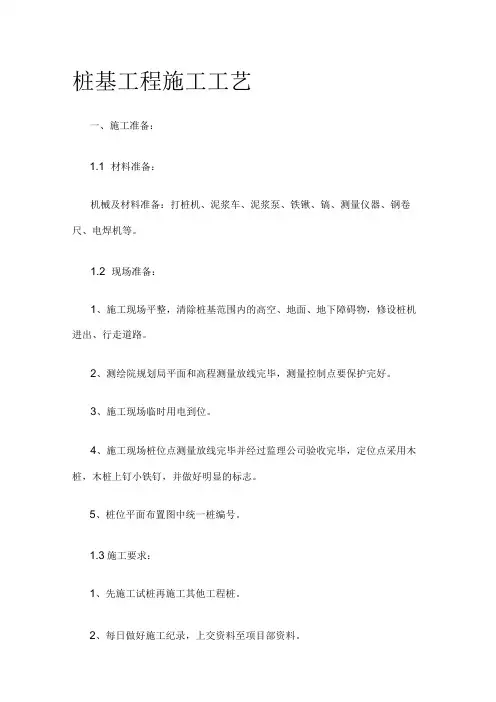

桩基工程施工工艺一、施工准备：1.1 材料准备：机械及材料准备：打桩机、泥浆车、泥浆泵、铁锹、镐、测量仪器、钢卷尺、电焊机等。
1.2 现场准备：1、施工现场平整，清除桩基范围内的高空、地面、地下障碍物，修设桩机进出、行走道路。
2、测绘院规划局平面和高程测量放线完毕，测量控制点要保护完好。
3、施工现场临时用电到位。
4、施工现场桩位点测量放线完毕并经过监理公司验收完毕，定位点采用木桩，木桩上钉小铁钉，并做好明显的标志。
5、桩位平面布置图中统一桩编号。
1.3施工要求：1、先施工试桩再施工其他工程桩。
2、每日做好施工纪录，上交资料至项目部资料。
二、施工工艺:施工工艺流程：桩位放样一埋设护筒T钻机就位T钻机成孔一测定泥浆比重T 终孔一次清孔T钢筋笼吊放T下导管T二次清孔一佐灌注T拔导管护筒T成桩验收。
1、桩位放样：根据测量基准点数据和桩位设计图纸，使用经纬仪测放轴线，用经纬仪与钢尺结合测放桩位，桩位点用木桩，木桩上钉小铁钉，其上撒以白灰以利辨认。
所放轴线及桩位须自检合格并经现场监理工程师验收合格签字后方可进行下步工作。
2、埋设护筒：护筒内径比钻头大200mm,埋设中心线与桩位中心线的偏差控制在20mm以内，并保证护筒垂直。
3、钻机就位：定位准确，成孔过程中，钻机滑轮组、钻杆中心与桩位中心始终保持在同一铅垂线上。
4、成孔：在成孔过程中，孔径必须按设计要求，在施工过程中，及时复核钻头的磨损情况，主观偏差，随时调整。
进钻时的电流宜控制在30~40A,加钻杆时，先停止钻机转动，提升钻杆，泥浆继续循环，接好钻杆后放下电钻继续钻进。
5、测定泥浆比重：严格把好泥浆护壁这一关，泥浆比重控制标准为1.18—1.40g∕cm3,根据钻遇地层特征，及时相应调整各项性能指标,确保成孔和成桩全过程质量。
6、终孔一次清孔：钻孔达到要求深度后采用灌注桩孔径检测系统进行检查，各项指标符合要求后立即进行清孔。
采用换浆法施工，抽渣或吸泥时，应保持孔内水位，即向孔内注入经过泥浆处理器处理过的泥浆，换出孔底沉硝及浓度较大的泥浆。
各种桩基施工工艺标题：桩基施工工艺及其应用详解一、引言桩基作为建筑工程的重要组成部分，其施工工艺直接关系到建筑物的安全稳定性和使用寿命。
本文将详细解析各类常见的桩基施工工艺，以便于工程技术人员在实际工作中参考与应用。
二、桩基施工基本流程不论何种类型的桩基施工，其基本流程大致包括以下几个步骤：场地准备→放线定位→钻（打）桩→灌注混凝土（或安装预制桩）→检测验收。
以下将针对不同施工工艺进行具体阐述。
三、各类桩基施工工艺1. 钻孔灌注桩施工工艺：钻孔灌注桩首先通过旋挖钻机或其他钻孔设备对地层进行钻孔，然后下放钢筋笼，并灌注混凝土形成桩体。
此工艺适用于各种复杂地质条件，尤其在深厚软土层、砂层及岩层中应用广泛。
2. 振动沉管灌注桩施工工艺：该工艺利用振动锤使套管振动下沉至设计深度，然后拔出套管，向管内灌注混凝土。
该方法施工速度快，噪音小，主要用于饱和黏性土、粉土和密实砂土地层。
3. 预应力管桩施工工艺：预应力管桩是先制作好预应力混凝土管桩，再通过静压或锤击方式将其打入地下预定深度。
该工艺效率高，适合于中等密实的砂土、卵石土及风化岩层。
4. 冲击钻成孔灌注桩施工工艺：利用冲击钻头通过反复冲击动作在地层中形成桩孔，然后进行钢筋笼安装和混凝土灌注。
该工艺适用于各类硬质岩石地层。
5. 人工挖孔桩施工工艺：主要在开挖较小直径桩孔时采用，主要依靠人工挖掘，边挖边支护，然后进行混凝土浇筑。
适用于地下水位较低、土质较好的地层。
四、总结桩基施工工艺的选择应根据工程地质条件、建筑物类型和荷载需求等因素综合考虑。
随着工程技术的发展，新型桩基施工工艺不断涌现，如螺旋挤土灌注桩、高压旋喷桩等，为适应更复杂的工程环境提供了更多可能。
未来，桩基施工工艺将持续优化和完善，以满足更高标准的建筑结构稳定性和安全性要求。
各种桩基施工工艺一、前言桩基施工是建筑工程中非常重要的环节，其质量直接关系到建筑物的安全性和稳定性。
因此，了解和掌握各种桩基施工工艺对于建筑行业从业者来说至关重要。
本文将介绍几种常见的桩基施工工艺，包括锤击沉桩、静力压桩、振动沉桩、射水沉桩等。
二、锤击沉桩锤击沉桩是利用桩锤的冲击力将桩身打入土中。
这种施工工艺适用于软土地基和黏土地基，具有施工速度快、设备简单、成本低等优点。
但是，锤击沉桩会对周围环境产生噪音和振动，因此需要在施工前进行充分的考察和评估。
三、静力压桩静力压桩是一种无振动、无噪音的施工工艺，主要是通过静压力将桩身压入土中。
这种施工工艺适用于软土地基和黏土地基，能够减少对周围环境的影响，但是施工速度相对较慢，设备成本较高。
四、振动沉桩振动沉桩是利用振动器将桩身打入土中。
这种施工工艺具有施工速度快、效率高等优点，但是会对周围环境产生振动和噪音，因此需要在施工前进行充分的考察和评估。
五、射水沉桩射水沉桩是一种利用高压水流将桩身打入土中的施工工艺。
这种施工工艺适用于砂土、砾石等地质条件，能够减少对周围环境的影响，但是需要耗费大量的水资源，且施工速度相对较慢。
六、总结以上是几种常见的桩基施工工艺，每种工艺都有其适用范围和优缺点。
在选择桩基施工工艺时，需要根据实际情况进行评估和选择。
为了确保桩基施工的质量和安全性，需要对施工过程进行严格的监控和管理。
各种桩基施工工艺一、前言桩基施工是建筑工程中非常重要的环节，其质量直接关系到建筑物的安全性和稳定性。
因此，了解和掌握各种桩基施工工艺对于建筑行业从业者来说至关重要。
本文将介绍几种常见的桩基施工工艺，包括锤击沉桩、静力压桩、振动沉桩、射水沉桩等。
二、锤击沉桩锤击沉桩是利用桩锤的冲击力将桩身打入土中。
这种施工工艺适用于软土地基和黏土地基，具有施工速度快、设备简单、成本低等优点。
但是，锤击沉桩会对周围环境产生噪音和振动，因此需要在施工前进行充分的考察和评估。
