万向联轴器如何进行装配万向联轴器是工业生产中常用的传动部件，可以有效地传递转矩和旋转运动。

在使用万向联轴器时，我们需要进行装配工作，以确保联轴器的正常运行。

本文将介绍万向联轴器的装配方法及注意事项。

准备工作在进行万向联轴器的装配前，我们需要准备以下物品：•万向联轴器主轴•万向联轴器副轴•联轴器卡套•卡套螺钉•底座•输入轴•输出轴•拉簧此外，我们还需要准备好必要的工具：扳手、螺丝刀、锤子、调整钥匙等。

装配步骤第一步：安装主轴和副轴首先，将主轴放置在底座上，并将卡套螺钉固定在主轴上。

然后，将副轴靠近主轴，并将其和主轴相对齐。

接着，用螺丝刀将卡套螺钉旋入副轴中心，将卡套放置在副轴上。

第二步：安装输入轴和输出轴接下来，插入输入轴和输出轴，分别插在主轴和副轴的另一侧。

输入轴和输出轴之间要保持一定的间隙，以确保联轴器的运转效果。

第三步：安装拉簧和卡套然后，将拉簧放置在卡套上，并插入卡套螺钉所在的卡套孔中。

用扳手将卡套螺钉旋紧，并确认拉簧紧密连接在主轴和副轴上。

第四步：调整联轴器在联轴器装配完成后，需要进行联轴器的调整。

首先，将输入轴和输出轴旋转至相同的位置，并用调整钥匙调整万向联轴器的偏差，直到轴与轴之间的距离相等为止。

然后，用钳子调整拉簧的松紧度，使其能够紧密连接主轴和副轴，又能保证联轴器的正常转动。

注意事项在进行万向联轴器的装配时，需要注意以下事项：1.在装配万向联轴器时，需要谨慎操作，避免因随意操作而影响联轴器的正常运行。

2.装配万向联轴器前，清除零部件表面上的灰尘和杂物，以防止对联轴器产生影响。

3.在拧紧卡套螺钉和调整联轴器偏差时要适度，以免不当拧紧和调整对联轴器零部件造成损坏。

4.安装过程中，对联轴器的定位非常重要，如果装配过程中定位错误，不仅会影响联轴器的工作效率，还可能会对联轴器零件造成损坏。

结论万向联轴器在生产中应用广泛，装配过程中，需要仔细按照步骤操作，并在操作时遵循注意事项，以确保联轴器的正常工作。

车床联轴器的安装方法背景介绍车床联轴器是一种用于连接主轴和工件或工具的装置，用于传输动力和扭矩。

它在机械加工领域具有广泛的应用，尤其在车床加工中起到至关重要的作用。

正确安装车床联轴器能够确保车床的稳定性和安全性，提高工作效率。

步骤一：准备工作在开始安装车床联轴器之前，首先需要准备以下工具和材料：- 螺丝刀或扳手- 润滑油- 清洁布或纸巾- 车床联轴器此外，还需要确保车床和联轴器的表面干净，无积尘和杂质。

步骤二：选择适合的联轴器在选择联轴器之前，需要根据车床的类型和工作要求来确定联轴器的类型和规格。

常见的车床联轴器有螺旋齿联轴器、弹性皮带联轴器等。

根据实际情况选择适当的联轴器，以确保其与车床主轴的匹配性和可靠性。

步骤三：安装联轴器1. 将车床主轴和联轴器的轴孔进行清洁，确保无杂质，并涂抹适量的润滑油，以减少摩擦。

2. 将联轴器的两个部分分别对准车床主轴和工件或工具轴，确保轴承孔之间完全对称。

3. 使用螺丝刀或扳手将联轴器的螺栓或螺丝紧固，但不要过紧。

过紧可能会导致联轴器变形或损坏，影响工作效果。

4. 确保联轴器安装完成后，车床主轴和工件或工具能够自由旋转，且无异常声音或摩擦感。

步骤四：测试联轴器安装完成后，需要进行一系列的测试来验证联轴器的性能和可靠性：1. 启动车床，观察联轴器是否正常工作，包括转速、扭矩和平衡等。

2. 进行空载和负载测试，检查联轴器在不同工作条件下的运行情况。

3. 观察联轴器是否存在异常震动、噪音或漏油等现象，及时调整或更换联轴器，以保证车床工作的稳定性和安全性。

注意事项在安装车床联轴器时，需要注意以下事项：1. 定期检查联轴器的螺栓或螺丝是否紧固，避免因松动而导致联轴器的脱落。

2. 在安装过程中，严禁使用电动工具过紧螺栓或螺丝，应该以手动的方式逐步紧固，保持均匀力度。

3. 根据联轴器的使用说明书，进行正确的润滑和保养，延长其使用寿命。

总结车床联轴器的安装是车床加工中至关重要的一步，它不仅影响到车床的工作效率和精度，还关系到操作者的安全。

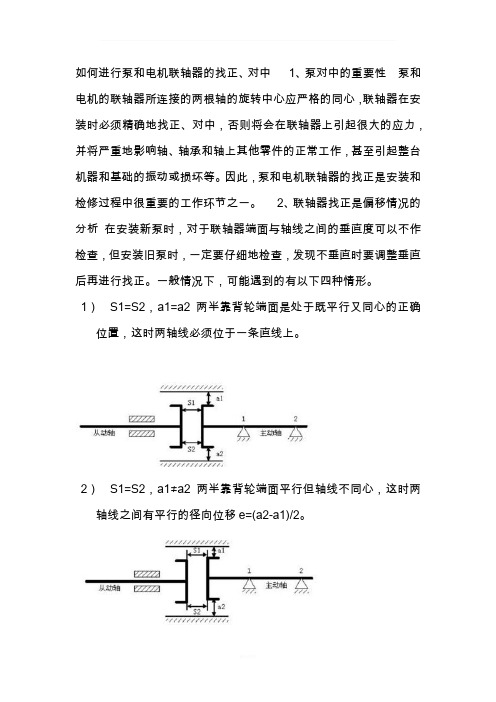

如何进行泵和电机联轴器的找正、对中1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。

因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。

2、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。

一般情况下，可能遇到的有以下四种情形。

1）S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。

2）S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。

3）S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。

4）S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。

联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。

在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节。

3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。

2）利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。

注意：1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

电机联轴器使用方法电机联轴器是一种常见的机械传动装置，它可以将电机的旋转力矩传递给其他设备，实现机械传动。

电机联轴器的使用方法非常简单，下面我们来详细介绍一下。

一、安装前准备在安装电机联轴器之前，需要进行一些准备工作。

首先，要检查电机和其他设备的轴承是否正常，确保轴承没有松动或损坏。

其次，要检查电机和其他设备的轴线是否对齐，确保轴线在同一水平面上。

最后，要检查电机联轴器的型号和规格是否与电机和其他设备相匹配，确保电机联轴器能够承受所需的转矩和负载。

二、安装电机联轴器安装电机联轴器时，需要按照以下步骤进行：1.将电机和其他设备的轴线对齐，确保轴线在同一水平面上。

2.将电机联轴器的两端分别安装在电机和其他设备的轴上，注意要将联轴器的两端对准轴心，并用螺栓将其固定。

3.检查联轴器的安装是否牢固，确保联轴器不会出现松动或摆动的情况。

三、使用电机联轴器使用电机联轴器时，需要注意以下几点：1.启动电机前，要检查联轴器的运转是否正常，确保联轴器没有异常声响或震动。

2.在使用过程中，要定期检查联轴器的运转状态，确保联轴器没有出现松动、磨损或其他异常情况。

3.在停止使用电机时，要先停止其他设备的运转，再停止电机的运转，确保联轴器不会受到额外的负载或冲击。

四、维护电机联轴器维护电机联轴器时，需要注意以下几点：1.定期检查联轴器的运转状态，确保联轴器没有出现松动、磨损或其他异常情况。

2.定期清洗联轴器的表面和内部，确保联轴器的运转畅顺。

3.定期润滑联轴器的轴承和齿轮，确保联轴器的运转顺畅。

总之，电机联轴器是一种常见的机械传动装置，使用方法简单，但需要注意安装和使用过程中的细节，以确保联轴器的正常运转和使用寿命。

联轴器安装使⽤说明联轴器安装使⽤说明任何旋转零部件都有潜在的危险，⽤户应⽤护罩将联轴器恰当的保护起来。

为保证机器和联轴器的长寿命⼯作，⽤户必须正确的选⽤和安装联轴器。

1. 联轴器的安装1. 检测两轴端之间的距离：⾸先应将主、从动机器转⼦置于运转位置，注意两机器的轴向窜动应使其靠向⼯作时的位置，然后检测两轴端之间的距离，并调⾄安装总图上规定的位置。

2. 启封、清洗全套联轴器的零组件。

3. 安装盘的安装：安装盘的内孔与轴颈的配合⼀般设计为“过渡配合”或“过盈配合”，因此安装前应仔细检查安装盘内孔和轴的外径，保证表⾯清洁、⽆⽑刺。

对平直轴：将键放⼊轴上的键槽中、键端不应凸出或凹⼊轴端，以齐平为好。

将安装盘放在油槽中加热，温度为120～150℃，加热保温后，根据联轴器安装图并注意按位置标记迅速装于轴上要求的位置、安装盘与轴端⼀般应齐平。

加热时不允许局部加热，以免变形。

对于锥形轴：按平直轴装键同样要求将键装在轴上、然后将安装盘装于轴上，并⽤⼿推紧，再⽤螺母紧固，使安装盘轴向移动⾄其固定位置。

由初始位置移⾄⼯作位置的距离也称为轴向推进值。

轴向推进值＝毂径配合过盈值/锥度K毂轴过盈值可由安装总图或技术条件上查得或者按如下推荐：带键直孔：0.0005～0.00075mm/mm×轴径带键锥孔：0.001 mm/mm×轴径⽆键液压装配孔：0.0015～0.0025 mm/mm×轴径最后将螺母锁紧。

4. 安装盘的找正：为了确保安装盘的正确安装，可利⽤百分表检测安装盘的外圆及端⾯，外圆和端⾯的跳动均不应⼤于0.05mm，可利⽤百分表检测安装盘的外圆及端⾯，外圆和端⾯的跳动均不应⼤于0.05mm，对外圆直径⼤于250mm或对锥孔配合的安装盘，端⾯跳动在极限情况下允许为0.08mm。

5. 检测两安装盘之间的距离⾸先应将主、从动机器转⼦置于运转位置，然后测取两安装盘之间的距离F（在圆周向取3～4个读数的平均值），并使F尺⼨符合安装总图上的尺⼨（或间隔轴与这个⽚组实测尺⼨之和），误差控制在0～0.4mm的范围内。

联轴器套筒安全操作及保养规程联轴器是机械传动中常见的一种装置，用于连接两个轴线不同但相接的机械部件，适用于多种设备中。

而联轴器套筒则是联轴器的重要组成部分之一，提供其他部件的支撑，并确保安全和稳定的运行。

为了保证设备的长期稳定运行，我们需要注意联轴器套筒的安全操作及保养规程。

安全操作规程1. 安装在安装联轴器套筒之前，首先要检查套筒的型号和规格是否与设备要求相适应。

安装前应该对套筒及其上的零件进行检查，如无松动、裂纹、变形等，方可进行安装。

其安装流程如下：1.准备必备工具和设备，包括扳手、吊车和顶升等；2.按装置形式先决定连接顺序、弯曲度和倾角；3.插入联轴器，注意定位套筒的方向4.安装好螺栓和螺帽，以确保紧固力均匀；5.扭紧螺栓和螺帽，注意不要过度拧紧；6.进行轴向和径向对中调整，检查套筒的转动是否平稳。

2. 启动前检查在启动前应仔细检查联轴器套筒的工作状况，特别是螺纹连接或母套筒连接是否扭紧。

在轮毂安装完成前，要先检查联轴器的定位和顶用平垫圈的深度是否正确。

3. 运行期间的注意事项在设备运行期间，需要时常检查联轴器套筒的工作状况，主要包括以下几个方面：1.套筒表面是否有损伤、松动、变形等情况，定期用清洁工具清理；2.保持套筒的冷却状态，避免过热可能导致的预应力损坏；3.避免设备过重负荷，以免导致套筒过度磨损，影响套筒的寿命；4.定期巡检套筒，确保工作环境无异物影响；5.当设备停机时，联轴器套筒也需要同时停止运行。

保养规程在保养和维护联轴器套筒时，我们需要注意以下几个方面：1. 清洁和润滑联轴器套筒的清洁保养非常重要，轴承的清洗和润滑，可延长其使用寿命。

在清扫完联轴器套筒的表面后，需要清洗和更换轴承滑动表面、轴承座表面和坐标表面，并检查其上的油孔是否畅通。

然后涂抹适量的润滑油，并注意润滑油的选择应符合使用寿命和工作条件。

注意，不要洒在过多的润滑油，需要达到最佳润滑效果即可。

2. 定期检查在轮毂替换前或定期保养前，需要检查联轴器套筒表面是否有明显的划痕或氧化腐蚀等情况，如果发现问题需要及时进行修理或替换。

常用联轴器安装与使用 Last revision date: 13 December 2020.常用联轴器安装与使用1. 刚性联轴器1.1.1.1.1常用种类:(a)有对中榫(b)无对中榫(c)带防护缘采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。

若无要求，应符合下列规定：两半联轴器端面应紧密接触，其两轴的对中偏差：径向位移应不大于0.03毫米，轴向倾斜应不大于0.05／1000。

1.2.其他1.2.1常用种类:套筒联轴器、、紧箍夹壳联轴器、凸缘夹壳联轴器等.1.2.2安装检修要求：采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。

若无要求，应符合下列规定：两半联轴器端面应紧密接触，其两轴的对中偏差：径向位移应不大于0.03毫米，轴向倾斜应不大于0.05／1000。

2.挠性联轴器2.1.：常用种类:(a)结构图、等。

安装检修要求：采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。

若无要求，应符合下列规定：十字滑块联轴器两轴径向相对位移不大于0.01d+0.25㎜(d为轴径),许用相对角位移为30ˊ, 端面间隙S,当外径不大于1 9 0毫米时，应为O．5～O．8毫米；当大于1 9 0毫米时，应为1～1．5毫米。

滑块联轴器的端面间隙S(约为2毫米)十字滑块和挠性爪型联轴节两轴的不同轴度表2.2.常用种类:(a)双排滚子链联轴器1、5-半联轴器；2一罩壳；3一链条; 4一密封圈(b)单排链联轴器安装检修要求：采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。

若无要求，应符合下列规定：两轴相对许用轴向位移为1.4～9.5㎜,许用径向位移为0.19～0.27㎜,许用相对角位移为1°,一般许用相对角位移为<1°, 相对径向位移为0.02P(P为链条节距)。

联轴器装配时的注意事项
联轴器是将两个轴线相互连接的机械元件，其装配要求十分严格，任何一个不当处理都容易导致事故发生。

在联轴器装配过程中，需要
注意以下几点：
1、准备工作：在组装联轴器前，必须要检查其零部件是否完整，
外观是否有损伤，并清除它们的毛刺以及杂物。

另外，零部件的尺寸
也应该满足要求，以防取用不当导致装配困难。

2、选用合适的安装工具：联轴器组装需要采用一些专用的安装工具，如液压千斤顶、夹具等，必须要保证这些工具在合适的时候使用，以防影响联轴器的正常使用。

3、正确的安装顺序：联轴器安装应该首先安装定位工件，再进行
联轴器的安装，最后进行紧固螺栓的固定。

在安装过程中，必须注意
根据轴心线的位置正确放置联轴器的两端。

4、润滑：在联轴器组装完成之后，要注意为其进行适当的润滑以
减少失效的风险。

润滑液的选择应当根据其工作条件进行选择。

5、正确的紧固力度：在联轴器组装过程中，螺栓的紧固力度应当
根据设计要求进行调整，避免太松或太紧，防止导致联轴器的失效。

总的来说，联轴器装配需要注意的事项很多，这些细节直接关系
着联轴器的可靠性及其与其他设备的正常协作。

在实际应用中，我们
需要加强对联轴器的装配过程的重视，尽量保证每个步骤的正确有序，并及时排除各类问题，从而保证联轴器在工作中发挥出更好的作用。

联轴器的装配方法联轴器的装配方法在联轴器装配中关键要掌握联轴器在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。

一、找正的方法联轴器找正时，主要测量同轴度（径向位移或径向间隙）和平行度（角向位移或轴向间隙），根据测量时所用工具不同有四种方法。

1. 利用直角尺测量联轴器的同轴度（径向位移），利用平面规和楔形间隙规来测量联轴器的平行度（角向位移），这种方法简单，应用比较广泛，但精度不高，一般用于低速或中速等要求不太高的运行设备上。

如图示：用直尺及塞尺测量联轴器经向位移用平面规各楔型规测量联轴器的角位移（2）直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。

调整的方法：通常是在垂直方向加减主动机（电机）支脚下面的垫片或在水平方向移动主动机位置的方法来实现。

二、联轴器在轴上的装配方法联轴器在轴上的装配是联轴器安装的关键之一。

联轴器与轴的配合大多为过盈配合，联接分为有键联接和无键联接，联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。

装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。

（1）静力压入法:这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。

由于静力压入法受到压力机械的限制，在过盈较大时，施加很大的力比较困难。

同时，在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。

因此，这种方法一般应用不多。

（2）动力压入法:这种方法是指采用冲击工具或机械来完成装配过程，一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。

装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块或其他软材料作缓冲件，依靠手锤的冲击力，把联轴器敲入。

这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制造的联轴器有局部损伤的危险，不宜采用。

这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。

（3）温差装配法:用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩，从而能方便地把轮联轴器装到轴上。
