中央变电所过流整定及短路电流计算中央变电所过流整定及短路电流计算1、2、3#QBGZ-50型高压启动器整定电流及短路电流计算变电所开关QBGZ－50 A计算1、电流互感器比：50/52、总功率：∑P e＝280KW3、最大负荷：P nx=280KW4、过流保护整定：整定电流：I Z＝280×/√3×10*0.8＝20.2AIz=20.2*1.1=22.2A,取23A5、短路保护整定值：I d=280/(1.732*10*0.8)*8 =177.8An＝177.8/23=7.73,取8倍高压启动器计算两相短路电流：高压启动器电压10000V,容量280KVA,变压器变比:Kb=1，系统短路容量为系统短路容量1.732*10.5*5.5=100MVA10KV电缆Lg=0.06km系统电抗：Xx=0.0144查表得：Xo=0.08Ω/kmRo=0.6Ω/km,高压电缆电阻、电抗：Xg=XoxLg=0.0816ΩRg=Rox Lg=0.612Ω变压器电阻、电抗：Xb=0.0914ΩRb=0.0148ΩΣX1= Xx+Xg/Kb2+Xb=0.107ΩΣR1=Rg/Kb2+Rb=0.023ΩId（2）16=Ue/2√(ΣR)2+(ΣX)2=5474A灵敏度校验：Id（2）16/KbIz=5474/8.3*36=18.3＞1.5（三大保护细则第12页）Id（2）16/KbIz=5474/8.3*8=82.4＞1.5满足灵敏度要求。
7、8、18#高防开关整定电流及短路电流计算变电所开关PJG40－50 A高防开关计算1、电流互感器比：50/52、总功率：∑P e＝280KW3、最大负荷：P nx=280KW4、过流保护整定：整定电流：I Z＝280×/√3×10*0.8＝20.2AIz=20.2*1.1=22.2A,取25A5、短路保护整定值：I d=280/(1.732*10*0.8)*8 =177.8An＝177.8/25=7.11,取8倍10#、12#高防开关整定电流及短路电流计算一、变电所开关PJG40－1000 A计算1、电流互感器比：100/52、总功率：∑P e＝800KW3、最大负荷：P nx=45KW4、短路保护整定值：n≥（I Qe＋Kx·∑I）/K b·I gen—互感器二次额定电流（5A）的倍数I Qe―最大起动电流：45*8 A∑I－其它电动机额定电流之和：755*0.3AKx－需用系数：0.3－1K b－变压器的变压比：14.4（690V）I ge－高压配电装置额定电流：100An≥（45*8*1.1＋0.3×755*1.1）/14.4×100≥0.44倍取n＝2倍短路电流整定：2×5＝10A整定档位：1.6档5、过流保护整定：整定电流：I Z＝800/√3×10＝46A6、计算两相短路电流：（按照三大保护114页计算）1、1#、2#变压器二次电压660V,一次电压10KV,容量800KVA,变压器变比:Kb=14.4，系统短路容量为系统短路容量1.732*10.5*5.5=100MVA，10KV电缆Lg=0.02km，系统电抗：Xx=0.0048查表得：Xo=0.08Ω/kmRo=0.6Ω/km,高压电缆电阻、电抗：Xg=XoxLg=0.0016ΩRg=Rox Lg=0.012Ω变压器电阻、电抗：Xb=0.034ΩRb=0.0039ΩΣX1= Xx+Xg/Kb2+Xb=0.03ΩΣR1=Rg/Kb2+Rb=0.003ΩId（2）12=Ue/2√(ΣR)2+(ΣX)2=11401A灵敏度校验：Id（2）1/KbIz3=11401/1.732*14.4*46=9.9＞1.5（三大保护细则第12页）Id（2）1/KbIz3=11401/1.732*14.4*10=45.7＞1.5（三大保护细则第12页）满足灵敏度要求。

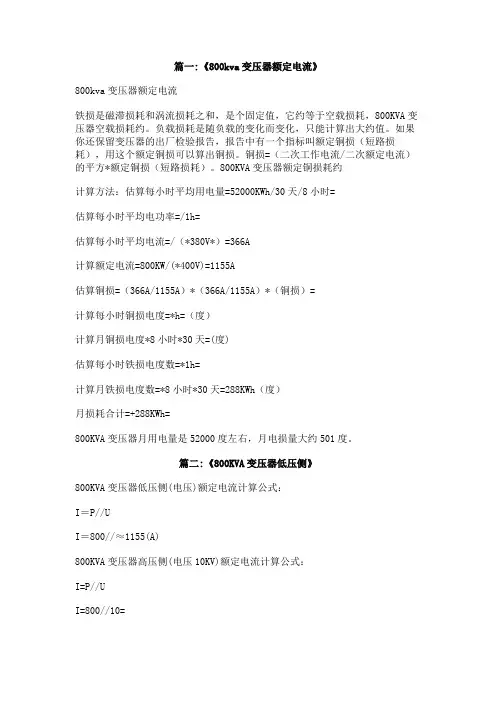

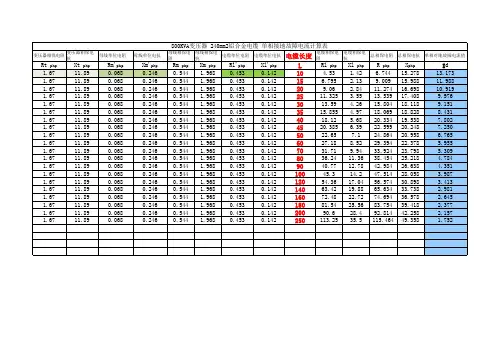

篇一:《800kva变压器额定电流》800kva变压器额定电流铁损是磁滞损耗和涡流损耗之和，是个固定值，它约等于空载损耗，800KVA变压器空载损耗约。
负载损耗是随负载的变化而变化，只能计算出大约值。
如果你还保留变压器的出厂检验报告，报告中有一个指标叫额定铜损（短路损耗），用这个额定铜损可以算出铜损。
铜损=（二次工作电流/二次额定电流）的平方*额定铜损（短路损耗）。
800KVA变压器额定铜损耗约计算方法：估算每小时平均用电量=52000KWh/30天/8小时=估算每小时平均电功率=/1h=估算每小时平均电流=/（*380V*）=366A计算额定电流=800KW/(*400V)=1155A估算铜损=（366A/1155A）*（366A/1155A）*（铜损）=计算每小时铜损电度=*h=（度）计算月铜损电度*8小时*30天=(度)估算每小时铁损电度数=*1h=计算月铁损电度数=*8小时*30天=288KWh（度）月损耗合计=+288KWh=800KVA变压器月用电量是52000度左右，月电损量大约501度。
篇二:《800KVA变压器低压侧》800KVA变压器低压侧(电压)额定电流计算公式：I＝P//UI＝800//≈1155(A)800KVA变压器高压侧(电压10KV)额定电流计算公式：I=P//UI=800//10=交流接触器型号的选择互联网 2010-1-20 11:31:50交流接触器的选型原则接触器的选型主要需要确定种类，负载类型，主回路参数，控制回路参数辅助触点，以及电气寿命，机械寿命及工作制等多种情况综合考虑。
选型要点：根据使用目的和要求按照上述系列选择种类：要严格区分主回路负载类型是直流还是交流。
交流接触器不同于直流接触器，用于直流负载时只适用于DC-1至DC-5负载，对于DC-5以上的直流负载建议使用直流接触器。
另外电容接触器不能用普通交流接触器替代。
负载类型和主回路参数确定：主回路参数主要是额定工作电压、额定电流、极数、通断能力、绝缘电压和耐受过载能力等。

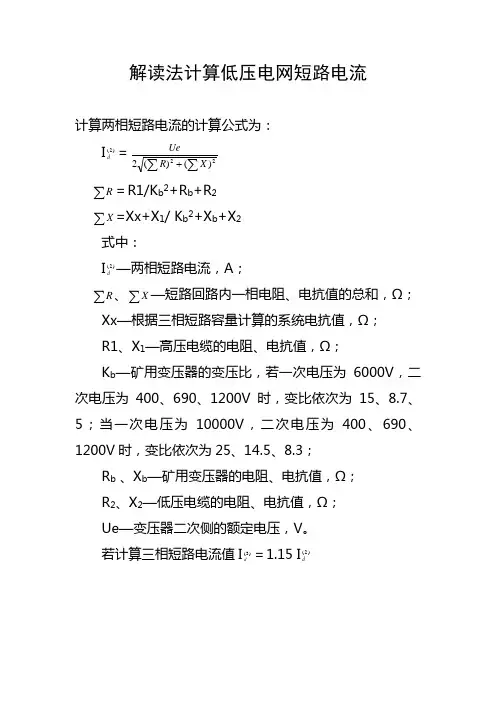

解读法计算低压电网短路电流计算两相短路电流的计算公式为：
I)2( d ＝
∑∑
+2
2)
(
)
(
2X
R
Ue
∑R＝R1/K b2+R b+R2
∑X=Xx+X1/ K b2+X b+X2
式中：
I)2(
d
—两相短路电流，A；
∑R、∑X—短路回路内一相电阻、电抗值的总和，Ω；
Xx—根据三相短路容量计算的系统电抗值，Ω；
R1、X1—高压电缆的电阻、电抗值，Ω；
K b—矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为10000V，二次电压为400、690、1200V 时，变比依次为25、14.5、8.3；
R b、X b—矿用变压器的电阻、电抗值，Ω；
R2、X2—低压电缆的电阻、电抗值，Ω；
Ue—变压器二次侧的额定电压，V。
若计算三相短路电流值I)3(
d ＝1.15 I)2(
d
矿用橡套电缆的单位长度电阻与电抗
380V、660V、1140V系统各电缆的换算系数为下表
127V系统各电缆的换算系数为下表
KBSG型变压器二次侧电压690V两相短路电流计算表（2）
KBSG型变压器二次侧电压1200V两相短路电流计算表
变压器容量(kVA)。
两相短路电流的计算高压系统短路电流的计算按照《煤矿电工手册》中对短路参数的选择方式，云盖山35KV 变电站6KV高压柜出线侧短路容量为50MVA，地面变电所短路容量按50MVA计算。
那么四号变电所一回路总进线高爆开关处的短路电流的计算如下：一、从地面变电所到四号变电所一回路进线短路电流的计算从云盖山35kV变电所至地面变电所的电缆：型号：MYJV22-3×120mm²长度： L=250m从地面变电所至四号变电所一回路进线电缆型号：MYJV22-3×120mm²长度： L=830m6kV高压电缆阻抗计算R d4=L0×R O+ L1×R1=0.25×0.179+0.83×0.179=0.19332ΩX d4=L0×X O+ L1×X1 =0.25×0.06+0.83×0.06=0.0648ΩL0—自云盖山变电站至地面变电站的高压电缆长度，m。
R O、X O—6kV高压电缆电阻、电抗L1—自平地变电所至四号变电所的高压电缆长度，m。
R1、X1—6KV高压电缆电阻、电抗系统短路电抗的计算：高压电网平均电压：U p=6.3kV 高压电网额定电压：U e=6.0kV系统电抗值：X x=U p*U e/S d=6.3*6/50=0.76ΩS d——系统短路容量（MVA）高压系统总阻抗为ΣR1=R d=0.19332ΩΣX1=X x+X d=0.76+0.0648=0.8248Ω计算短路电流： 两相短路电流计算(2)3718.3d I A ===三相短路电流计算(3)(2)1.154276.1d d I I A ==二、从地面变电所到四号变电所二回路进线短路电流的计算 两回路电缆相同，故短路电流相同。
