恒温恒湿空调选型

目录一、恒温恒湿空调设计选型................................................. 错误 ! 不决义书签。

、设计依照..............................................................、恒温恒湿空调产品选型................................................... 、产品采纳..............................................................、气流组织方式.......................................................... 错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

错误 ! 不决义书签。

二、安装与调试....................................................... 错误 ! 不决义书签。

、安装指导的内容........................................................ 、系统的调试............................................................ 错误 ! 不决义书签。

错误 ! 不决义书签。

三、施工组织方案......................................................... 错误 ! 不决义书签。

、本空调工程大要........................................................、施工安装调试组织设计..................................................、工程界面综述..........................................................、安装施工及调试查收方案. ................................................ 、安装过程质量控制措施..................................................、恒温恒湿空调安装环境要求.............................................. 、布局 ..................................................................、交付使用.............................................................. 错误 ! 不决义书签。

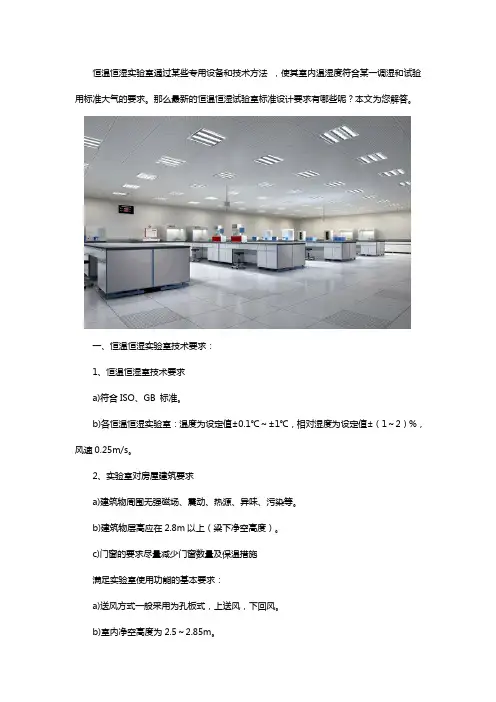

恒温恒湿实验室通过某些专用设备和技术方法，使其室内温湿度符合某一调湿和试验用标准大气的要求。

那么最新的恒温恒湿试验室标准设计要求有哪些呢？本文为您解答。

一、恒温恒湿实验室技术要求：1、恒温恒湿室技术要求a)符合ISO、GB 标准。

b)各恒温恒湿实验室：温度为设定值±0.1℃～±1℃，相对湿度为设定值±（1～2）%，风速0.25m/s。

2、实验室对房屋建筑要求a)建筑物周围无强磁场、震动、热源、异味、污染等。

b)建筑物层高应在2.8m以上（梁下净空高度）。

c)门窗的要求尽量减少门窗数量及保温措施满足实验室使用功能的基本要求：a)送风方式一般采用为孔板式，上送风，下回风。

b)室内净空高度为2.5～2.85m。

c)无窗，减少门的数量。

d)新建实验室的恒温室内不设上下水、供暖管线设施。

改建实验室的恒温室内上下水、供暖管线设施应按规范作隔热防潮处理。

c)实验室内的消防不可以用喷淋系统，如需安装建议选用气体灭火系统。

空调机房建设要求：a)应建在有外墙的位置。

b)独立供电系统和接地系统。

c)设有上下水，下水作防异味处理。

保温墙面的要求：λ=0.021～0.12Kcal/㎡·H·℃（λ=0.0244～0.1395w/㎡·k）范围内，吸水率不大于10%，热绝缘性能优，耐水性能好，阻燃难燃，绿色环保、尺寸稳定性能好的材料。

二、恒温恒湿实验室方案设计要点实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。

•设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。

•总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。

•具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。

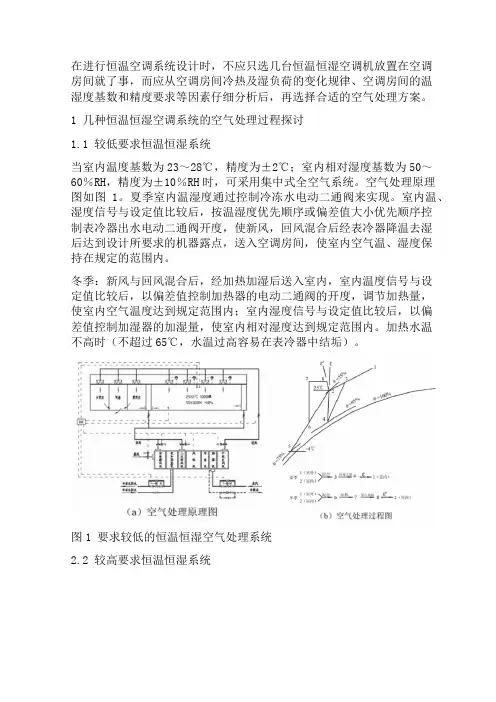

在进行恒温空调系统设计时，不应只选几台恒温恒湿空调机放置在空调房间就了事，而应从空调房间冷热及湿负荷的变化规律、空调房间的温湿度基数和精度要求等因素仔细分析后，再选择合适的空气处理方案。

1 几种恒温恒湿空调系统的空气处理过程探讨1.1 较低要求恒温恒湿系统当室内温度基数为23～28℃，精度为±2℃；室内相对湿度基数为50～60％RH，精度为±10％RH时，可采用集中式全空气系统。

空气处理原理图如图1。

夏季室内温湿度通过控制冷冻水电动二通阀来实现。

室内温、湿度信号与设定值比较后，按温湿度优先顺序或偏差值大小优先顺序控制表冷器出水电动二通阀开度，使新风，回风混合后经表冷器降温去湿后达到设计所要求的机器露点，送入空调房间，使室内空气温、湿度保持在规定的范围内。

冬季：新风与回风混合后，经加热加湿后送入室内，室内温度信号与设定值比较后，以偏差值控制加热器的电动二通阀的开度，调节加热量，使室内空气温度达到规定范围内；室内湿度信号与设定值比较后，以偏差值控制加湿器的加湿量，使室内相对湿度达到规定范围内。

加热水温不高时（不超过65℃，水温过高容易在表冷器中结垢）。

图1 要求较低的恒温恒湿空气处理系统2.2 较高要求恒温恒湿系统图2 要求较高的恒温恒湿空气处理系统当室内温度基数为23～26℃，精度为±1℃；室内相对湿度基数为50～60％RH，精度为±5％RH时，由于室内温、湿度要求的精度范围较小，夏季单靠控制冷冻水电动二通阀开度很难达到温湿度精度范围。

因此室内温、湿度必须分开控制，空气处理原理图如图2。

夏季室内温度通过调节电加热器的加热量来实现，室内湿度通过调节冷冻水电动二通阀来实现。

这里增加一个二次回风过程，可避免过多的热冷能量抵消，节约一部分能量。

通过以上两个例子，作者想强调由于空调房间温、湿度精度要求不同，应该采用不同的空气处理方案；由于空调房间温、湿度基数不同，也应采用不同的空气处理方案。

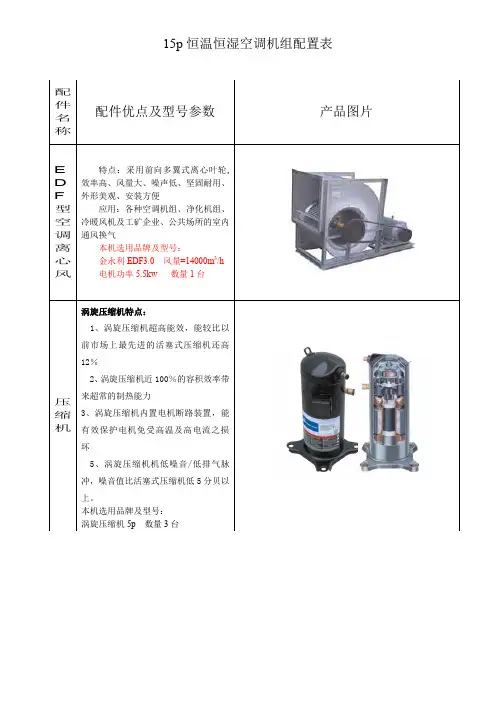

恒温恒湿空调机组一、应用范围为了保证产品、设备的高质量、高精度、高纯度和高成品率，需要对环境空气的温度和湿度进行严格控制，对环境洁净度有一定的要求。

HTH系列洁净式恒温恒湿空调机是本公司在引进先进技朮的基础上，自行开发设计的一款品质优良产品,它充分考虑了工业上对温度、湿度、洁净度的要求，与组合式空调相比有着安装空间小、安装便洁、形式多样、洁净度高、初投资省等优点，已广泛应用于实验室、控制室、档案室、计量室、食品车间、纺织车间、医药车间、精密加工车间等场所。

本系列机组结构紧凑，在G3过滤效率的基础上本公司可进行非标设计使过滤效率达到F6,同时还可根据实际需要，对空气进行除臭、杀菌、芳香等多功能处理。

二、型号说明H T H A -12 D送风方式：UD-下回上送，UF-前回上送D-上回下送，UB-后回上送S-前回侧送制冷量：KW冷却方式：A-风冷型W-水冷型恒湿型恒温型惠康产品标志三、产品特性●机组设计灵活，惠康有直送风、上送风及下送风等多种方式，可方便的满足现场安装需要。

●惠康恒温恒湿空调采用骨架式结构，内部配件刚度更高，降低机组振动噪音，每一块壳板都粘贴了足够厚度的保温、消声材料，并且可以方便的拆掉。

●六匹以上机型均采用独立的双氟系统和三级电加热系统，使机组温、湿度调节更精细、更高效节能，达到控制精度。

●所有的机型均采用进口优质电极式加湿器，能够使用各种自来水，而且自来水可不经水处理而直接使用；加湿器可调蒸汽产量，使机组湿度调节非常精细，从而达到高的控制精度。

●风机采用前曲型多翼离心双吸叶轮，叶轮经动平衡检验，于长期运行无噪声振动现象，以确保高度送风效果；皮带轮传动可以灵活改变机组风量、机外余压等参数，以便与工程实际匹配；风机自带电动机调整板，可以方便的调校皮带松紧程度。

●灵巧简洁的设计使维护、保养极为方便，所有机组其配件均可从正前方直接检查、维修，并且无须停机。

●蒸发盘管采用高纯度无缝内螺纹紫铜管和铝质扰流鳍片经机械胀管使铜管与铝片紧密接合,以发挥最佳热传效果。

——您身边的实验室工程专家咨询电话：400-025-1108恒温恒湿精密空调概述：精密空调又称恒温恒湿空调机，具有制冷、除湿、加热、加湿等功能，可以提供一种人工气候，使室内温度、相对湿度恒定在一定范围内。

一般的精密空调可使环境温度保持在20～25℃，最大偏差为±1℃；相对湿度为50％～60％，最大偏差为10％，是一种比较完善的空调设备，其温湿度的控制范围根据现场的使用要求确定。

制冷回路包括压缩机和一个用来使流向蒸发器的制冷剂保持一定过热度的外置平衡式热力膨胀阀，室外的冷凝器采用风冷。

出厂时在每个制冷回路中充装了干氮气。

业主要负责把机组和室外冷凝器连接起来并充装制冷剂。

气流选择：是指空调工作时进行空气循环的方式，一般有独立上送风、独立下送风、上下同时送风三种送风方式。

上送风采用管道从机房的天花板从上至下送风，适合快速降低机房温度和加湿；下送风是从机房的地板处和墙角处从下至上送风，适合快速升高机房温度和除湿。

设计考虑因素：无论你的精度要求是高是低？是控制大区域的还是小区域？是常规温湿度还是非常规要求？我们总能为您选配最合适的恒温恒湿精密空调机组。

南京拓展科技有限公司均可为您提供的精密空调是具有世界一流水平的高精技术、高可靠、高可靠、高节能的产品。

经过多年的应用比较检验，对于高精度要求的场所我们为您选用采用法国军工技术开发的最为先进的精密一体化变频控制恒温恒湿精密空调。

该系列精密空调最高控制精度可根据要求，温度精度达到+0.2℃，湿度控制精度达到+1.5%RH。

恒温恒湿精密空调选型主要考虑因素：A、控制精度：我们建设实验室的目的是要建设一个达到技术标准要求的检验检测环境，因——您身边的实验室工程专家咨询电话：400-025-1108 此设备的控制精度能否达到我们的要求是精密空调选型的首要因素。

高精密的恒温恒湿实验室建议选用采用目前最为先进的完全模拟量控制技术的精密空调，模拟量控制可以确保高精度，同时温湿度更为平稳。

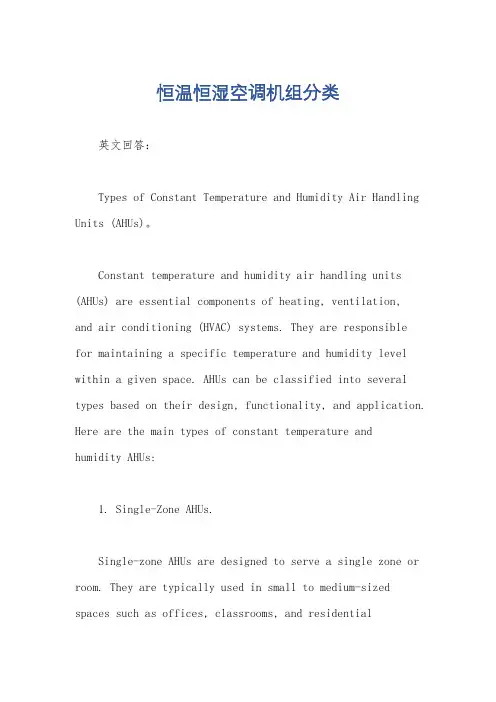

恒温恒湿空调机组分类英文回答：Types of Constant Temperature and Humidity Air Handling Units (AHUs)。

Constant temperature and humidity air handling units (AHUs) are essential components of heating, ventilation,and air conditioning (HVAC) systems. They are responsiblefor maintaining a specific temperature and humidity level within a given space. AHUs can be classified into several types based on their design, functionality, and application. Here are the main types of constant temperature andhumidity AHUs:1. Single-Zone AHUs.Single-zone AHUs are designed to serve a single zone or room. They are typically used in small to medium-sized spaces such as offices, classrooms, and residentialbuildings. Single-zone AHUs consist of a fan, a heating or cooling coil, a humidifier, and a dehumidifier. The fan circulates air through the unit, while the heating or cooling coil adjusts the temperature. The humidifier adds moisture to the air, and the dehumidifier removes moisture.2. Multi-Zone AHUs.Multi-zone AHUs are designed to serve multiple zones or rooms. They are commonly used in larger spaces such as commercial buildings, hospitals, and schools. Multi-zone AHUs are more complex than single-zone AHUs and typically consist of a central unit with multiple air distribution ducts. Each duct can be controlled individually to provide different temperature and humidity levels to different zones.3. Dedicated Outdoor Air System (DOAS) AHUs.DOAS AHUs are designed to provide fresh outdoor air to a building while maintaining a specific temperature and humidity level. They are often used in conjunction withother HVAC systems to improve indoor air quality. DOAS AHUs typically consist of a fan, a heating or cooling coil, a humidifier, and a dehumidifier. The outdoor air is drawn into the unit, conditioned, and then distributed throughout the building.4. Energy Recovery Ventilator (ERV) AHUs.ERV AHUs are designed to recover energy from the exhaust air and transfer it to the incoming fresh air. This helps to reduce energy consumption and improve indoor air quality. ERV AHUs typically consist of a fan, a heat exchanger, a humidifier, and a dehumidifier. The exhaustair is passed through the heat exchanger, where ittransfers heat to the incoming fresh air. The humidifier and dehumidifier then adjust the temperature and humidity of the fresh air.5. Desiccant Dehumidification AHUs.Desiccant dehumidification AHUs are designed to remove moisture from the air using a desiccant material. This typeof AHU is commonly used in applications where very low humidity levels are required, such as in data centers and laboratories. Desiccant dehumidification AHUs typically consist of a fan, a desiccant wheel, a heating coil, and a cooling coil. The air is passed through the desiccant wheel, which absorbs moisture from the air. The heating andcooling coils then adjust the temperature of the air.中文回答：恒温恒湿空调机组分类。

誊≥。

塑．苎，。

凰关于恒温恒湿空调器问题的探讨滕维新韦礼宝(南京大地建设集团责任有限公司，江苏南京210000)腩要]‘本文氓恒温巨湿空调器的工作原理、机细设计选型、施工及调试运行等方面进行介绍分析，指出采用恒温恒湿空调器的系统存在的常见问题，并提出一些处理建议供参考。

陕键词]恒温恒湿空调器；问题；处理；控制；建议随着科学技术的不断发展，恒温恒温空调器广泛应用于实际工程中。

笔者曾亲历过较多恒温恒湿空调系统的施工或调试，发现系统在运行中比一般舒适性空调器或空调处理机组更容易出现问题，温度及湿度的控制常常不能达到设计要求或者运行能耗常超出业主的期望。

1恒温恒湿空调器的组成、特点和应用条件及工作原理1．1恒温恒湿空调机的组成空调器是一种带有制冷机、换热器(冷、热)、通风机等设备的整套空气处理机组。

典型的恒i剥亘湿空调器～般由压缩机、冷凝器、蒸发器、通风机、加热器、加湿器、空气过滤器及电控元件组成。

12恒温恒湿空调器的构造特点和应用条件在构造上，相对于空调末端设备(如组合式风柜)，空调器一个显著特点是空调器自带制冷(或热泵)系统，冷却盘管为直接蒸发式表冷器，加热时一般通过自带机组的冷凝器或电加热器与风系统进行交换：而中央空调末端设备是由集中的冷热源提供一定温度的冷冻水或热水(特殊情况下如无集中热源且加热量较小时也可采用电热器)与风系统进行能量交换。

空调器根据其冷凝器的冷却方式，可分为水冷式及风冷式．其设备结构紧凑、体积小、占机房面积小、安装简便，初投资往往较少，特别适用于中央空调在难以实现部分负荷调节(或采用部分负荷调节不经济)而不得不采用独立的冷热源的情况下，但对于大面积空调且参数要求较严格时，其调节和运行不如水泠式表冷系统和喷水系统经济。

13恒温恒湿空调器的工作原理如前所述，恒温恒湿空调器一般用于小面积空调区域，除非对于高换气次数的洁净区域，空调器一般采用一次回风系统。

～次回风空调系统采用表冷器处理空气，其典型的空气处理过程如图(1)所示：W‘W空气处理系统的调节—般采用分程控制实现。

恒温恒湿空调选型计算
1. 确定使用场所的面积和体积：测量使用场所的长度、宽度和高度，以确定其面积和体积。

2. 确定环境温湿度要求：根据使用场所的特点和需求，确定所需的环境温度和湿度范围。

3. 计算人流量和设备发热量：考虑使用场所内的人员数量和设备发热量，以确定空调系统所需的制冷量和制热量。

4. 选择合适的恒温恒湿空调型号：根据使用场所的面积、环境温湿度要求、人流量和设备发热量等因素，选择合适的恒温恒湿空调型号。

5. 考虑空调的布局和安装方式：根据使用场所的结构和布局，确定空调的安装位置和方式，以保证空调的效果和使用寿命。

6. 进行能效比和运行成本比较：在选择空调型号时，还需要考虑其能效比和运行成本，以选择节能、环保、经济的空调系统。

需要注意的是，以上仅为恒温恒湿空调选型计算的基本步骤，实际选型过程中还需要考虑更多因素。

建议在选型前咨询专业的空调工程师或技术人员，以确保选型的准确性和合理性。

岭澳核电站二期工程AD档案馆四层母片库低温恒温恒湿空调设计方案广东省吉荣空调工程有限公司二OO六年八月目录档案馆母片库低温恒温恒湿空调设计方案 (2)一、设计依据 (2)二、空气参数 (2)1、室外气象参数（区域：广州市） (2)2、室内空气参数 (2)三、空调冷负荷计算 (3)四、空气处理过程 (14)五、空调设备的选型 (15)六、库房维护结构及空气气流组织的设计 (17)七、空调机组控制过程 (17)八、控制系统点表 (20)档案馆母片库低温恒温恒湿空调设计方案一、设计依据●业主提供的建筑平面图●档案馆建筑设计规范（JGJ 25－2000，J21－2000）●国家档案局和档案科学技术研究所的《低温技术应用于档案图书杀虫的研究》●建筑智能化系统工程设计管理暂行规定(建设部1997-290)●智能建筑设计标准(GB/T 50314-2000)●民用建筑电气设计规范(JC J/T 16-92)●采暖通风与空调设计规范(GBJ19-87)●电气装置工程施工验收规范(GBJ232-82)●库房A：面积为280平方米●库房B：面积为330平方米●库房室内吊顶标高2.6m二、空气参数1、室外气象参数（区域：广州市）●台站位置：北纬23︒08'，海拔6.6m●大气压力：夏季1.0045x105Pa，冬季1.0195x105Pa●夏季计算温度：空调干球33.5℃，空调湿球27.7℃●冬季计算温度：空调5℃，相对湿度70％2、室内空气参数根据《档案馆建筑设计规范》（JGJ 25－2000，J21－2000），该库房的环境要求：温度13℃~15℃，相对湿度35％～45％。

本设计方案，以此为设计参数，控制精度：●温度：14±1℃●相对湿度：40±5%●换气次数：＞10次/h新风：500m3/h三、空调冷负荷计算空调房间的冷负荷包括建筑维护结构传入室内热量（太阳辐射进入的热量和室内外空气温差经维护结构传入的热量）形成的冷负荷，人体散热形成的冷负荷，灯光照明散热形成的冷负荷，设备散热形成的冷负荷，新风冷负荷以及除湿机冷负荷。

3.1机组原理
恒温恒湿机接通电源之后，压缩机开始工作。

从蒸发器吸入低温低压制冷剂蒸气，经压缩机压缩后高温高压气体进入室外机中风冷冷凝器，冷凝成液态，放出热量。

然后经膨胀阀节流进入蒸发器，吸收空气热量，蒸发为气态，通过吸气管进入压缩机，从而完成一个制冷循环。

风机使湿空气经过过滤网进入蒸发器，受到冷却，当蒸发器表面温度低于空气露点温度时，空气中的水份凝聚，被排出机外，空气同时也被降温，进入室内。

温度控制：温度由电加热器及制冷系统控制调节。

湿度控制：湿度有加湿器及制冷系统控制调节。

注：控制系统中温度及湿度控制，湿度控制优先，经过不断的调节，从而达到温湿度平衡
3.2流程图
21
9
8
3
5
4
67 10
1.内内内内
2.内内内内
3.内内内
4.内内内
5.内内内
6.内内内
7.内内内
8.内内内内
9.内内内内内10.内内内
4.安装调试
4.1设备安装
（1）设备使用前应先检查制冷系统管道有无损伤，如遇损伤应先修复，设备安装处应避免阳光直射或靠近发热设备。

（2）设备安装处应通风，四周应留有400mm的安装操作和检修空间。

（3）除湿机留有出水管接头，可直接引至出水管道。

恒温恒湿机组的选型和设计方法恒温恒湿机组特点：1.制冷量一般在10HP-200HP之间；2.配置了电加热和电极式加湿，加热量一般富裕量较大，空调机配置加湿量均偏小，需要重新计算，一般需要加大一个型号或多配置一台；3.有额定的风量要求；4.有额定的冷却水量要求；5.冷凝器的阻力一般在0.82-3.45mH2O；6.空调机组尺寸较小；7.温控范围：18～25，灵敏度：±1；湿控范围：50～70，灵敏度：±5；8.机外静压一般在100～550之间；9.设计条件：进风干球温度23℃，湿球温度17℃；冷却水进水温度30℃，出水温度35℃；一般适用在有温湿度控制或整个设计面积不大的情况下。

如果该工程面积较大，系统划分较多，空调机房位置相对分散，管理和系统的控制就会带不便，也不利于能量统一分配，能源浪费较严重。

在这种情况下，一般面积在大于2000m2，建议采用冷水机组+组合式空气处理机组的设计形式。

恒温恒湿机组的用途分为两块：1.恒温恒湿车间，但无净化要求；2.既有恒温恒湿要求，又需要净化等级控制；房间的情况：1.房间内显热较大；2.房间内显热较小；针对以上两点进行分析：1.从负荷方面考虑：系统的送风量是与房间内的显热和送风温差决定的,而不是根据系统总制冷量(房间的显热和潜热)计算得出的。

恒温恒湿机组制冷量一般显热占50％，潜热占50％，相当于新风占整个送风量的20％左右。

当房间内显热较大，而新风量不大时，计算的送风量较大，就不能根据总制冷量选择恒温恒湿机组标定的制冷量来确定。

2.从机外余压考虑：恒温恒湿，但无净化要求系统对空调机组的机外余压要求不高，主要克服送回风管道、阀门、散流器、初效过滤器等，常规的机组即可满足要求；既有恒温恒湿要求，又需要净化等级控制的系统对空调机组的机外余压要求较高，一般系统总阻力在1100Pa～1400Pa之间，主要克服送回风管道、阀门、散流器、初效过滤器（初阻力50Pa，终阻力100Pa）、中效过滤器（初阻力150Pa，终阻力300Pa）、高效过滤器（初阻力250Pa，终阻力500Pa）等，常规的机组就无法满足要求。

恒温恒湿空调选型计算书一、设计参数1.全新风喷漆房净化级别：静态一万级;2.恒温恒湿控制要求：夏天25±3℃,相对湿度45-75%；冬天20±3℃,相对湿度45-75%；3.外气参数（*根据《采暖通风与空气调节设计规范》查询当地气象参数）夏季：室外计算干球温度：33.5℃，室外计算相对湿度70％（依据夏季最热月月平均相对湿度计算），焓值h0：92.5KJ/kg，含湿量：22g/kg,露点温度：30.39℃冬季：室外计算干球温度t0：7℃，室外计算相对湿度：65％，焓值：17.9KJ/kg，含湿量G0：4.3g/kg,4.室内参数条件：夏季：室内温度t2:25℃，室内相对湿度55％，焓值h1：58KJ/kg，含湿量：12.6g/kg, 露点温度t1：17.9℃，室内参数露点状态下的焓值（RH取95％）h2：58KJ/kg;冬季：室内温度t3:18℃，室内相对湿度50％，焓值：34.58KJ/kg，含湿量G1：6.47g/kg5.设计风量：40000CMH 全新风工况（循环风工况需根据循环过程中新风占比，车间负荷等综合考量）6.摆放位置：1台组合式恒温恒湿送风机组+1台水冷螺杆机组+冷却塔安装在室外钢构平台之上；二、设计计算过程1.夏季空调冷量计算：Q=m*(h0-h1)=1.2kg /m3*40000 m3*(92.5-58) KJ/kg /3600s=1189.4 KJ /s=460kw(约137RT）2.冬季空调加热量计算：Q=c*m*(t3-t0)= 1.03 KJ/kg℃*1.2kg /m3*40000 m3*(34.58-17.9) ℃ /3600s=229.072 KJ /s=229kw3.冬季空调加湿量计算：G=m*(G1-G0)=1.1*1.2kg/m3*40000m3/HR*(6.47-4.3)g/kg/1000=115KG/HR综上计算得出：所需冰水总量为137RT，因外气参数抓取的为极端气候，故无需再抓取设计余量，机组选型采纳R22系列干式水冷螺杆机组，依据维克/台冷冰水机设备作为参照：选取型号为：VWSW-13511，机组蒸发器端水量为：83 m3/HR（即为冰水泵的水流量），因冰水系统为闭式循环系统，水泵扬程不考虑高度落差，水泵扬程=机组蒸发器压损+空调设备换热器压损+阀组及管路压损=6m+6 m +8 m =20 m，机组冷凝器端水量为：100 m3/HR，因考虑到外气湿球温度高于水塔厂家的28℃，故冷却水泵及水塔需抓取1.2的安全系数，冷却水泵流量为：120 m3/HR，因冷却水系统为开式循环系统，水泵扬程需考虑高度落差，水泵扬程=机组冷凝器压损+冷却水塔喷头压损+阀组及管路压损+高度差=6m+5 m +8 m+6m =25 m，冷却水塔选取菱电的圆形逆流冷却水塔CT系列，温度取5℃温差（37℃-32℃），设备型号CT-150（*本计算书为原创，未经允许禁止复制转载！）。
