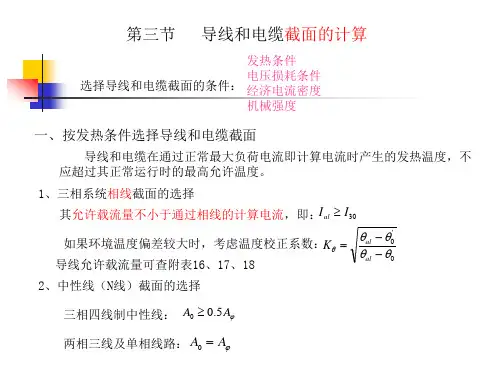

导线和电缆截面的选择计算

已知计算电流大小怎么选择电缆和电线的截面积选择电缆和电线的截面积，主要是根据电流的大小和传输距离来确定的。

以下是一些考虑因素和选择截面积的方法：1.电流大小：首先需要确定所需传输的电流大小。

电流通常以安培（A）为单位。

不同的电路和设备对电流的要求不同，因此需要根据具体情况来确定。

2.电源电压：知道电源电压也是非常重要的，因为电流与电压和电阻之间有关系。

根据欧姆定律，电流等于电压除以电阻，因此电压越高，电流越大。

3.导线长度：电流通过导线时，导线的电阻会导致电压损失。

随着导线长度的增加，电压损失也会增加。

因此，较长的导线会需要更大截面积的导线来减小电压损失。

4.电线材料：不同的电线材料具有不同的电阻率。

对于给定的电压和电流，电阻率越低的材料，所需的导线截面积越小。

常见的电线材料包括铜和铝。

铜的电阻率较低，因此相同电流下所需的截面积较小，然而铝的电阻率较高，所需的截面积相对较大。

5.温度上升：电流通过导线时，导线会受到一定的电阻热效应，从而导致温度上升。

过高的温度可能会损害导线，因此需要根据所选导线材料的最大工作温度来确定适当的截面积。

6.安全系数：在选择导线截面积时，通常会考虑一个安全系数。

这是为了确保在额定电流下导线能够正常工作，同时预留一定的余量以应对突发的电流波动。

基于以上因素1.确定所需传输的电流大小。

2.根据电流大小和电源电压计算所需的导线截面积。

3.考虑导线长度和材料电阻率，适当调整截面积以减少电压损失。

4.检查所选导线材料的最大工作温度，并遵循安全系数。

5.最终确定合适的导线截面积。

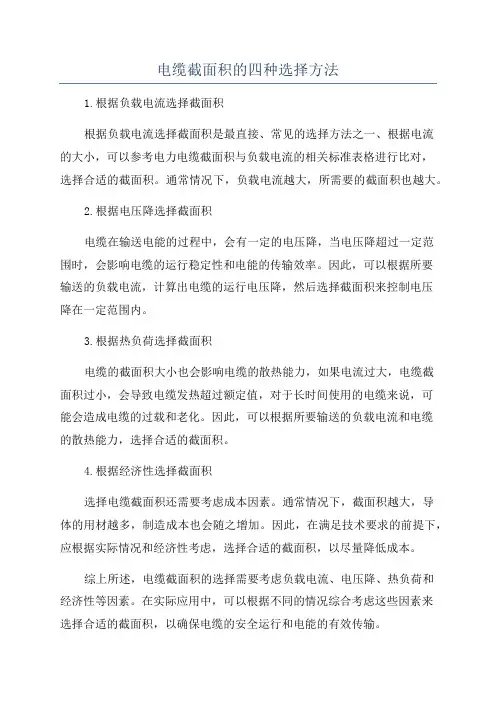

电缆截面积的四种选择方法
1.根据负载电流选择截面积
根据负载电流选择截面积是最直接、常见的选择方法之一、根据电流
的大小，可以参考电力电缆截面积与负载电流的相关标准表格进行比对，
选择合适的截面积。

通常情况下，负载电流越大，所需要的截面积也越大。

2.根据电压降选择截面积
电缆在输送电能的过程中，会有一定的电压降，当电压降超过一定范
围时，会影响电缆的运行稳定性和电能的传输效率。

因此，可以根据所要
输送的负载电流，计算出电缆的运行电压降，然后选择截面积来控制电压
降在一定范围内。

3.根据热负荷选择截面积
电缆的截面积大小也会影响电缆的散热能力，如果电流过大，电缆截
面积过小，会导致电缆发热超过额定值，对于长时间使用的电缆来说，可
能会造成电缆的过载和老化。

因此，可以根据所要输送的负载电流和电缆
的散热能力，选择合适的截面积。

4.根据经济性选择截面积
选择电缆截面积还需要考虑成本因素。

通常情况下，截面积越大，导
体的用材越多，制造成本也会随之增加。

因此，在满足技术要求的前提下，应根据实际情况和经济性考虑，选择合适的截面积，以尽量降低成本。

综上所述，电缆截面积的选择需要考虑负载电流、电压降、热负荷和
经济性等因素。

在实际应用中，可以根据不同的情况综合考虑这些因素来
选择合适的截面积，以确保电缆的安全运行和电能的有效传输。

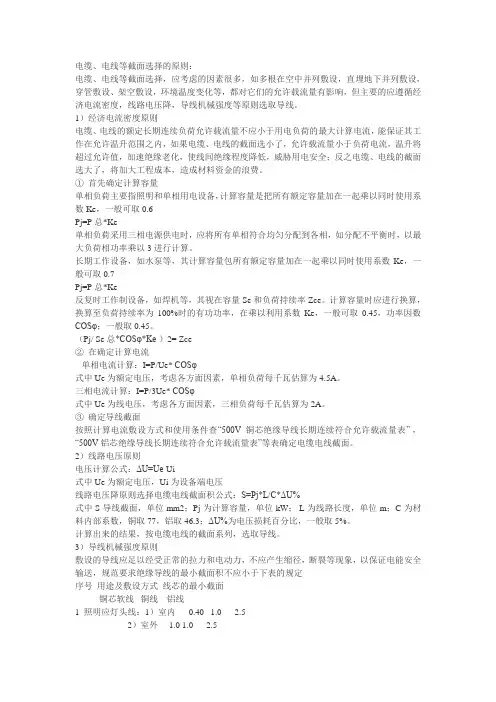

电缆、电线等截面选择的原则：电缆、电线等截面选择，应考虑的因素很多，如多根在空中并列敷设，直埋地下并列敷设，穿管敷设、架空敷设，环境温度变化等，都对它们的允许载流量有影响，但主要的应遵循经济电流密度，线路电压降，导线机械强度等原则选取导线。

1）经济电流密度原则电缆、电线的额定长期连续负荷允许载流量不应小于用电负荷的最大计算电流，能保证其工作在允许温升范围之内，如果电缆、电线的截面选小了，允许载流量小于负荷电流，温升将超过允许值，加速绝缘老化，使线间绝缘程度降低，威胁用电安全；反之电缆、电线的截面选大了，将加大工程成本，造成材料资金的浪费。

①首先确定计算容量单相负荷主要指照明和单相用电设备，计算容量是把所有额定容量加在一起乘以同时使用系数Ke，一般可取0.6Pj=P总*Ke单相负荷采用三相电源供电时，应将所有单相符合均匀分配到各相，如分配不平衡时，以最大负荷相功率乘以3进行计算。

长期工作设备，如水泵等，其计算容量包所有额定容量加在一起乘以同时使用系数Ke，一般可取0.7Pj=P总*Ke反复时工作制设备，如焊机等，其视在容量Se和负荷持续率Zce。

计算容量时应进行换算，换算至负荷持续率为100%时的有功功率，在乘以利用系数Ke，一般可取0.45，功率因数COSφ；一般取0.45。

（Pj/ Se总*COSφ*Ke）2= Zce②在确定计算电流单相电流计算：I=P/Ue* COSφ式中Ue为额定电压，考虑各方面因素，单相负荷每千瓦估算为4.5A。

三相电流计算：I=P/3Ue* COSφ式中Ue为线电压，考虑各方面因素，三相负荷每千瓦估算为2A。

③确定导线截面按照计算电流敷设方式和使用条件查“500V铜芯绝缘导线长期连续符合允许载流量表”，“500V铝芯绝缘导线长期连续符合允许载流量表”等表确定电缆电线截面。

2）线路电压原则电压计算公式：ΔU=Ue-Ui式中Ue为额定电压，Ui为设备端电压线路电压降原则选择电缆电线截面积公式：S=Pj*L/C*ΔU%式中S导线截面，单位mm2；Pj为计算容量，单位kW； L为线路长度，单位m；C为材料内部系数，铜取77，铝取46.3；ΔU%为电压损耗百分比，一般取5%。

导线及电缆截面选择在电气工程中，导线及电缆的截面选择是非常重要的一项任务。

适宜的导线及电缆截面可以确保电流传输的平安和可靠，同时还可以减少能量损耗和本钱开支。

本文将介绍导线及电缆截面选择的相关知识和方法。

1. 电流载荷导线及电缆截面选择的首要考虑因素是电流载荷。

根据电路的要求，我们需要确定导线或电缆可以承受的最大电流。

一般来说，电流载荷可以通过计算得到，但也可以通过实际测试来确定。

在确定电流载荷后，我们可以根据一定的平安系数选择适宜的导线或电缆截面。

2. 电压降电压降是指电流在导线或电缆中流动时，电压沿着导线或电缆长度方向的降低量。

电压降与导线或电缆的电阻有关，电阻越大，电压降越大。

在导线及电缆截面选择时，我们需要考虑电压降是否满足电路要求。

通常情况下，电压降应该控制在一定的范围内，以确保电路正常工作，同时防止能量损耗。

3. 导线或电缆材料导线或电缆的材料也是选择截面的重要考虑因素之一。

常见的导线或电缆材料包括铜和铝。

铜具有良好的导电性能和机械强度，但价格较高。

铝的导电性能略低于铜，但价格较低。

在选择导线或电缆截面时，我们需要根据不同的要求和预算，选择适宜的导线或电缆材料。

4. 环境条件不同的环境条件对导线及电缆截面选择也有一定影响。

例如，高温环境下，导线或电缆的温度可能会升高，因此需要选择能够承受高温的导线或电缆截面。

同样，潮湿环境下，我们需要选择能够耐潮湿的导线或电缆。

因此，在选择导线或电缆截面时，我们需要充分考虑环境条件，以确保其可靠性和平安性。

5. 系统的经济性在导线及电缆截面选择时，还需要考虑整个系统的经济性。

换句话说，我们需要找到既能满足电流载荷和电压降要求，又能有效降低本钱的截面选择。

在此过程中，我们可以通过比拟不同截面的价格和性能来做出决策。

6. 截面选择方法导线及电缆截面选择的方法主要有经验法和计算法。

经验法是根据以往的经验和类似案例来选择导线或电缆截面。

这种方法简单直观，但可能不是最优的选择。

1、看线径速算常用铜铝芯绝缘导线截面积：①、导线截面积判定，先定股数和线径。

②、铜铝导线单股芯，一个多点一平方，不足个半一点五，不足二个二点五，两个多点四平方，不足三个六平方。

③、多股绞线七股绞，再看单股径大小，不足个半十平方，一个半多粗十六，两个多粗二十五，两个半粗三十五。

④、多股导线十九股，须看单股径多粗，一个半是三十五，不足两个是五十，两个多点是七十，两个半粗九十五。

⑤、多股导线三十七，单股线径先估出，两个粗的一百二，两个多的一百五。

2、数根数速判定BXH型橡皮花线截面积：①、花线截面判定法，数数铜线的根数。

②、一十六根零点五，二十四根点七五，③、三十二根一平方，一十九根一点五。

3、绝缘导线载流量速估算：①、绝缘铝线满载流，导线截面乘倍数。

②、二点五下乘以九，往上减一顺号走。

③、三十五乘三点五，双双成组减点五。

④、条件有变打折算，高温九折铜升级。

⑤、穿管根数二三四，八七六折满载流。

4、直埋聚氯乙烯绝缘电力电缆的载流量估算：①、直埋电缆载流量，主芯截面乘倍数。

②、铝芯四平方乘七，往上减一顺号走。

③、二十五乘三点五，三十五乘整数三。

④、五十七十二点五，双双成组减点五。

⑤、铜芯电缆载流量，铝芯载流一点三。

5、铝和铜矩形母线载流量速估算：①、铝排载流量估算，依厚系数来排宽。

②、厚三排宽乘以十，厚四排宽乘十二。

③、以上厚度每增一，系数增值亦为一。

④、母排二三四并列，分别八七六折算。

⑤、高温直流打九折，铜排再乘一点三。

⑥、铝排载流量估算，按厚截面乘系数：⑦、厚四截面积乘三，五六厚乘二点五；⑧、厚八二倍截面积，厚十以上一点八。

6、扁钢母线载流量速估算：①、扁钢母线载流量，厚三截面即载流。

②、厚度四五六及八，截面八七六五折。

③、扁钢直流载流量，截面乘以一点五。

7、油断路器合闸操作电缆缆芯截面积速算：①、电磁操动油开关，合闸电缆选截面：②、线圈电阻除安距，乘四乘九除以百。

8、仪用电压互感器二次回路导线截面速验算：①、仪用电压互感器，三相星接表维接；②、满足规程压降值，验算二次线截面：③、边相电流线长积，再乘系数便晓得。

1低压导线截面的选择选择低压导线可用下式简单计算：S=PL/C ΔU％(1)式中 P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数 C可选择：三相四线制供电且各相负荷平均时，铜导线为85，铝导线为50；单相220V 供电时，铜导线为14，铝导线为。

(1) 确立U％的建议。

依据《供电营业规则》( 以下简称《规则》) 中对于电压质量标准的要求来求取。

即：10kV 及以下三相供电的用户受电端供电电压同意误差为额定电压的±7％；对于 380V 则为 407～ 354V；220V 单相供电，为额定电压的＋5％，－ 10％，即 231～198V。

就是说只需尾端电压不低于354V 和 198V 就切合《规则》要求，而有的介绍U％采用7％，笔者建议应予以纠正。

所以，在计算导线截面时，不该采纳7％的电压损失系数，而应经过计算保证电压误差不低于－ 7％ (380V 线路 ) 和－ 10％（ 220V 线路），进而便可知足用户要求。

(2) 确立U％的计算公式。

依据电压误差计算公式，Δδ％=(U2－U n)/U n×100，可改写为：Δδ =(U 1－U－ U n )/U n，整理后得：U=U1－ U n－Δδ． U n(2)对于三相四线制用(2) 式：U=400－ 380－( －× 380)=, 所以U％= U/U1×100=400×100=；对于单相220V，U=230－ 220－ ( －× 220)=32V，所以U％=U/U1×100=32/230×100=。

低压导线截面计算公式三相四线制：导线为铜线时，S st =PL/85×=×10 －3mm2(3)导线为铝线时，S sl =PL/50×=×10 －3mm2(4)对于单相 220V：导线为铜线时，S dt =PL/14×=×10 －3mm2(5)导线为铝线时，dl－3mm2(6)S =PL/×=×10式中下角标 s、d、 t 、 l 分别表示三相、单相、铜、铝。

1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。

可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。

2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。

使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

导线截面的选择：1、导线截面的选择：为了保证供电线路安全、可靠、经济地运行，导线截面选择必须同时满足下列三个条件。

（1）按导线安全载流量选择，负载的计算电流为K×ΣP 三相四线制线路上，I＝-------------------- （A）√3×U ×COSφΣP 二相制线路上，I＝-------------------- （A）U×COSφ式中：K――需要系数，因为许多负载不一定同时使用，也不一定同时满载，还要考虑电机的效率不等于1，所以需要打一个折扣，称为需要系数；取0.5～1.0。

U――线电压；∑P――各负载铭牌上标志的功率的总和；COSφ――负载的平均功率因数。

（2）按容许电压降选择导线截面当供电线路很长时，线路上的电压降就比较大，导线上的电压降应不超过规定的容许电压降。

导线截面计算式为：ΣP×L S＝-------------------- （mm2）C×ε式中：ΣP×L――负荷力矩的总和，KW•M；C――计算系数，在三相四线制供电线路上，铜线的计算系数为77，铝线为46.3；在单相220V供电时，铜线为12.8，铝线为7.75；ε――容许电压降，一般电网规定的容许电压降为5％，临时供电线路可降到8％。

（3）按导线应能承受最低的机械强度选择导线截面JGJ46－88中规定：架空线必须采用绝缘铜线或绝缘铝线。

为满足机械强度要求，绝缘铝线截面不小于16mm2；绝缘铜线截面不小于10 mm2；跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35 mm2；绝缘铜线不小于16 mm2。

总之，导线截面的选择必须满足上面的三个条件。

选用时一般先按安全载流量进行计算，初选后再对其它两个条件进行核算，直至符合要求为止。

2、线路计算：（1）、总电源线路计算总电源位于配电间处，由电源直接接出，负责现场整体用电情况。
