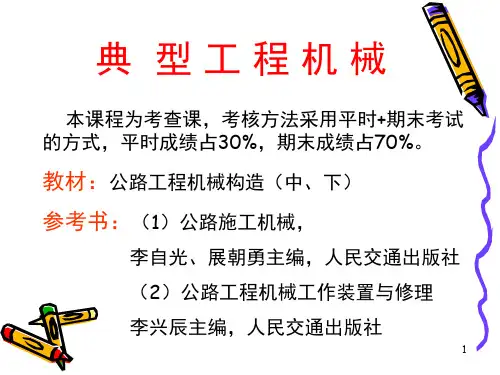

典 型工程机械
本课程为考查课，考核方法采用平时+期末考试 的方式，平时成绩占30%，期末成绩占70%。
教材：公路工程机械构造（中、下） 参考书：（1）公路施工机械，
李自光、展朝勇主编，人民交通出版社 （2）公路工程机械工作装置与修理 李兴辰主编，人民交通出版社
1
第一节 概 述
工程机械构造分为：
1、柴油机构造—动力装置； 2、底盘构造—工程机械的基础； 3、常用工程机械—土方机械、路面机械等。
12
6、按传动方式分：
（1）机械式： （2）液力机械式：多采用。 （3）全液压式：成本较高，且耐用度和可靠 性差，维修困难。 （4）电传动式：
13
三、推土机的基本工作原理：
推土机的一个工作循环由铲土、运土、卸土和空回 四道工序组成。
发动机的动力经过传动系统，驱动底盘车辆行驶。 推土机作业时，推土铲切入土壤一定深度，对土壤 边切削边推运，完成推土作业，推土到达指定地点 后停止行驶，提升推土铲，完成卸土作业，然后快 速后退到铲土位置，完成返回，继续下一个工作循 环。操纵升降油缸可以控制推土铲的切入深度。
6
二、分类
• 1、按发动机的功率分：
• 目前推土机的动力装置均为柴油机，按其装备 的发动机功率大小，可分为三类：
• （1）小型：功率小于37KW； • （2）中型：功率37~250KW； • （1）大型：功率大于250KW；
7
我国目前生产的推土机有：44.1kW、55.1kW、 73.5kW、88.2kW、117.6kW、132.3kW、 170.4kW、235.2kW、441kW等几个不同功率等 级。
14
四、推土机的型号：
推土机的型号是以发动机的主要参数来表达的， 主要分T系列和TY系列履带式推土机，功率为 70~410马力（1马力=0.735KW），品种有51个。
TL系列轮式推土机，功率为180~210马力，品种 有4个。
T—推土机；Y—表示液压传动；L—表示轮胎式 例如：TY180—表示液压操纵式推土机，功率为 180马力。
15
五、推土机的发展概况
推土机是铲土运输机械中生产历史最长久、拥有量较多、 应用最广泛的一个机种。
美国是世界上生产履带式推土机最早的国家，在推土机制 造技术一直居领先地位，卡特彼勒（Caterpillar）公司是 世界上最大的工程机械生产企业，生产的履带式 推土机除 基本型外，还有多种变形产品，不但品种齐全，且结构新 颖，性能先进，目前市场上极具竞争力。
深水推土机、湿地推土机、爆破推土机、低噪声推土机、 军用高速推土机等，浮体推土机和水陆两用推土机属于浅 水型推土施工作业机械，浮体推土机的机体为船型浮体， 发动机的进排气管装有导气管通往水面，驾驶室安装在浮 体平台上，可用于海滨浴场、海底整平等作业。水陆两用 推土机主要用于浅水区或沼泽地带作业，也可在陆地上使 用。
地比压小，爬坡能力强，能适应恶劣的工作环境， 具有优越的作业功能。
（2）轮胎式推土机：行驶速度快，机动性好，
作业循环时间短，转移场地方便迅速且不损坏路面， 特别适合城市建设和道路维修工程使用。
9
3、按用途分：普通型和专用型
（1）普通型推土机：通用性好，广泛用于各类土石方
工程施工作业。
（2）专用型推土机：有浮体推土机、水陆两用推土机、
2
土方机械是用来完成土方工程的机械，由于土方 工程是完成土壤搬移工作的工程，固凡是能完成 土壤搬移工作的机械统称为土方机械。
在土方工程中通常要完成铲土、装土、运土和卸 土等作业，这些工序可以由一台机械单独完成， 也可以由一台主机配合运输工具完成。若由一台 机械完成，则称为铲土运输机械，有推土机、铲 运机和平地机等；后者是利用挖掘机等来挖出土 壤并装在运输机械上（如自卸汽车、翻斗车）， 再由运输工具完成运土和卸土的工作，则称之为 挖掘机械，如单斗挖掘机、多斗挖掘机等。
当前世界上最大的推土机是美国卡特彼勒 （CaterPiller）公司的D10推土机，其功率为 522kW （700马力） ，日本小松公司已研制成功 了功率735kW的推土机。最小的推土机是日本洋 马公司的5.2kW（7马力）推土机。
8
2、按行走方式分：履带式和轮胎式 （1）履带式推土机：附着性好，牵引力大，接
在公路机械化施工中，当土壤太硬，铲运机或平 地机不易切入土壤时，可以利用推土机的松土装置 将土壤疏松，或利用推土机的铲刀直接顶推铲运机 以增加铲土能力，即铲运机助铲。
5
推土机由于受到铲刀容量的限制，推运土壤的距 离不宜太长，它只是一种短距离的土施工机械， 运距过长时，运土过程受到铲刀下的土壤漏失的 影响，会降低推土机的生产效率，运距过短时， 由于换向、换挡操作频繁，在每个工作循环中这 些操作所用时间所占比例增大，同样会使推土机 生产效率降低。通常中小型推土机的运距为 30~100m；大型推土机的运距一般不11
5、按铲刀操纵方式分：
（1）钢索式：铲刀升降由钢索操纵，已淘汰。 （2）液压式：铲刀在液压缸作用下动作，铲刀一般有
固定、上升、下降和浮动四个动作状态，铲刀可以在液压 缸的作用下强制入土，也可以像钢索式推土机的铲刀靠自 重入土（如铲刀在浮动状态时）。液压式推土机能铲推较 硬的土壤，作业性能良好，平整质量好。另外铲刀结构轻 巧，操纵方便，不存在操纵机构的经常性人工调整，但其 铲刀升降速度一般比钢索式慢，尤其是冬季。
10
4、按工作装置分（即按推土板的安装形式分）： （1）固定式铲刀推土机：也称为直铲式，其推土板与
基础车的纵向轴线垂直且固定不变，其结构简单，强度和 刚度较大，小型及经常重载作业的推土机多采用这种形式。
（2）回转式推土机：也称斜铲式，其推土板在水平面
内能回转一定的角度，推土板与主机纵向轴线可以安装为 固定直角，也可以安装成非直角，回转式推土机作业时， 可以直线行驶一侧排土，适合于平地作业，也可以横坡铲 土侧移。又被称为活动式推土机或角铲式推土机。
3
第一章 推土机
第一节 概述
一、功用：
推土机是一种多用途的自行式施工机械， 用来铲挖并移运土壤、砂石等物料，它可 以独立的完成铲土、运土和卸土三种作业。
4
在公路施工中，推土机可完成路基基底的处理， 可以路侧取土横向填筑高度不大于1m的路堤，还可 以用来平整场地，推集松散材料，清除作业地段的 障碍物等。
