PLD1600型混凝土配料机水泥自动给料装置的设计与安装

目录1.简介和快速入门 (1)2.控制器面板及按键说明技术规格 (6)3.校称操作 (10)4.配方管理 (13)5.配置参数管理 (17)6.落差管理 (25)7.自动配料操作 (27)8.维护调试与常见问题 (33)9.控制器后面板说明与接线 (38)10.功能特点和技术规格 (43)11.售后服务和联系方式 (47)简介和快速入门本章用于帮助用户快速入门，详细说明请参考后面章节。

1.简介YT1200C配料控制器是专为建筑机械中各种配料系统设计。

该控制器采用了工业级微处理器和24位高精度A/D转换芯片设计，全数字处理技术。

整机设计先进，功能强大。

具有以下主要特点：✧测量精度高，配料准确✧控制4路上料，2路卸料（或者5路上料，1路卸料）✧永久储存九种配方，掉电不丢数据✧全数字式校准和设定，操作简单易用，准确可靠。

✧具有输入输出自检功能，并能够检测传感器故障，特别易于维护。

✧特别设计的过压过流和防雷保护，保障仪表适应工地恶劣环境，可靠工作。

✧操作简单，抗干扰能力强，各种状态数据自动保存，工地电源不稳定或突然断电也能正常运行，不丢数据，不用维护，可靠耐用。

2.状态说明YT1200C配料控制器分为“手动”和“自动”两个基本状态，“手动”状态用于各项参数设置。

“自动”状态下，控制器按照配方执行自动配料工作。

两种状态通过控制器面板上按键切换，或按遥控盒的“启停”按钮切换。

“手动”状态的显示：状态标志显示字母“C”表示当前是手动称重状态。

该处在设定配方时显示“PF”，校准时显示“JF”，设置参数时显示“F”，查看落差时显示“L”。

第二行显示当前使用的配方信息，滚动显示该配方对应的四种物料的用量定值。

显示窗的第一行显示已配制罐数，和称量斗的当前称重值。

（在“自动”状态下可以按“复零”键将配制罐数清零）。

第二行上料时显示使用的配方序号，当前正在上料的物料序号，和当前该物料的实际用量。

如果是卸料，第二行则显示配方号和卸料方向。

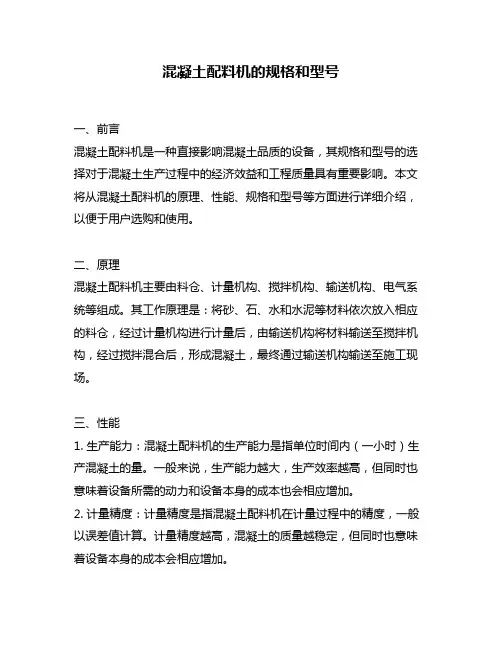

混凝土配料机的规格和型号一、前言混凝土配料机是一种直接影响混凝土品质的设备，其规格和型号的选择对于混凝土生产过程中的经济效益和工程质量具有重要影响。

本文将从混凝土配料机的原理、性能、规格和型号等方面进行详细介绍，以便于用户选购和使用。

二、原理混凝土配料机主要由料仓、计量机构、搅拌机构、输送机构、电气系统等组成。

其工作原理是：将砂、石、水和水泥等材料依次放入相应的料仓，经过计量机构进行计量后，由输送机构将材料输送至搅拌机构，经过搅拌混合后，形成混凝土，最终通过输送机构输送至施工现场。

三、性能1. 生产能力：混凝土配料机的生产能力是指单位时间内（一小时）生产混凝土的量。

一般来说，生产能力越大，生产效率越高，但同时也意味着设备所需的动力和设备本身的成本也会相应增加。

2. 计量精度：计量精度是指混凝土配料机在计量过程中的精度，一般以误差值计算。

计量精度越高，混凝土的质量越稳定，但同时也意味着设备本身的成本会相应增加。

3. 搅拌效果：搅拌效果是指混凝土配料机在搅拌过程中对混凝土的均匀度和质量的影响。

搅拌效果越好，混凝土的均匀度和质量越高，但同时也意味着设备本身的成本会相应增加。

4. 可靠性：可靠性是指混凝土配料机在使用过程中的稳定性和可靠性能。

设备的可靠性越高，使用寿命也会相应增加，但同时也意味着设备本身的成本会相应增加。

四、规格和型号1. 生产能力：混凝土配料机的生产能力一般根据每小时生产的混凝土量来确定。

常见的规格和型号有：HZS25、HZS35、HZS50、HZS60、HZS75、HZS90等。

2. 计量精度：计量精度是混凝土配料机的重要参数之一，其误差值越小，计量精度越高。

常见的规格和型号有：PLD800、PLD1200、PLD1600、PLD2400等。

3. 搅拌效果：混凝土配料机的搅拌效果直接影响混凝土的均匀度和质量。

常见的规格和型号有：JS500、JS750、JS1000、JS1500、JS2000、JS3000等。

1、施工现场道路如何布置，它的宽度，转弯半径如何确定？单行道宽度不小于3.5米，双行道不小于6.5米，消防通道不小于4.0米；转弯处不小于12米。

施工现场道路必须硬化2.、根据现场实际情况，使塔吊吊运范围尽可能覆盖整个施工面，不产生或少产生盲点，相邻塔吊要有足够的安全间隔。

2．塔吊在垂直方向能穿越结构构件（如不要碰到主梁、基础承台或工程桩）。

3、现场搅拌站如何布置，有哪些部分组成？搅拌机棚尺寸如何确定？JS500强制式搅拌机+PLD800配料机，产量在25立方米/小时左右，一般工地够用，价格在10万元到15万元左右。

具体安装尺寸因厂家而异。

如果再简易的就是自落式JZC350 或JZC500 搅拌机，1-3万元，人工上料。

对现场要求低。

再大一点配置好一点的可以选HZS50搅拌站，基本配置是JS1000双卧轴强制式搅拌机+PLD1600配料机，控制系统可以选择简易控制和自动控制，国内生产厂家很多，当然这样投资也较大。

4、施工现场临时用水管线管径根据人数和施工用水量确定，管道可以临时接和敷设。

如果室外消火栓接在市政给水管上，可以与生活给水管合并。

室外消火栓距墙不宜小于5米，室外消火栓这间间距不大于120米，水泵接合器离室外消火栓距离不大于40米。

室外消火栓的保护半径为150米。

室内消火栓应设置在位置明显且易于操作的部位。

栓口离地面或操作基面高度宜为1.1m，其出水方向宜向下或与设置消火栓的墙面成90°角；栓口与消火栓箱内边缘的距离不应影响消防水带的连接；《高层民用建筑设计防火规范》GB50045-95(2005)中第7.4.6.4条提及消火栓栓口离地面高度宜为1.10m，栓口出水方向宜向下或与设置消火栓的墙面相垂直。

5、现场脚手架如何布置，形式？施工电梯如何布置？井架卷扬机安装位置？脚手架根据楼型不同有不同的方法，一般是满堂红。

形式：一般为钢管脚手架，还有门式、碗扣等等。

电梯布置：高层施工时施工电梯有的将导轨基础落在地下室底板上（根据底板砼配筋及砼强度和厚度有的可能要加固），然后将梯笼落落于顶板上（对顶板进行适当的加固如增补小梁等等），这个方案比较安全，也有将电梯设置于地下室顶板上，对上部电梯的重量要进行荷载计算，对顶板进行适当加固处理后，地下室增设支撑，如地下室有两层，两层都设钢管支撑，将荷载传递到地下室底板上，这也需要计算钢管支撑的间距，设纵横水平拉杆和剪刀撑，这个方案比较大胆，对项目的技术力量要求高。

PLD800/1200/1600系列混凝土配料机使用说明书目录1、产品用途与特点2、主要技术参数3、PLD(PLB)系列结构简介4、安装及空车远转实验5、调试于操作6、操作维护规程与安全注意事项7、常见故障及排除法8、混凝土配料机与搅拌机的不同组合安装形式一、产品用途与特点PLD(PLB)混凝土配料机，适用于配制2-4种物料的混合料。

该机采用电脑秤进行自动控制，也可采用手动操作。

该机工程齐全，操作简单、配料精确度高，物料配比可随意调整，具有高效节能，便于安装和移动等优点。

可与各种型号的搅拌机配套使用，对外界环境适应性强，能够大幅度提高生产效率和混凝土质量。

二、主要技术参数三、PLD(PLB)系列配料机结构简介：配料机主要有贮料斗、称量斗、皮带输送机、支腿和电脑配料控制系统组成，吊装在称量斗上的三个接力传感器与电脑秤配套使用。

四、安装及空车运转试验1、整机到货后，应按照装箱清单清点所带配件及技术文件是否齐全，检查整机及零件有无缺损。

2、用户须根据所购产品的基础图打好基础3、按基础图的安装位置就位，使各机构处于水平状态。

4、整机就位后，拆去称料斗固定螺栓，使称料斗处于正常工作状态。

5、检查各传动部分是否灵活，各连接部位螺栓是否松动。

6、按《配料控制仪说明书》进行电器线路的接线安装，其中包括：主要电揽和各个电动机电缆。

传感器电缆和遥控器电缆。

7、进行空车运转试验，检查各电动机的转向是否正确。

8、按配料控制说明书的要求，进行模拟配料循环试验，对各种物料进行小称量设定，检查其能否进行自动循环配料。

★特别注意1、总电源到电管箱之间设置闸刀。

2、配料控制仪电源零线决不允许与地线接错，否则将出现严重事故。

3、配料控制仪要ke可靠接地，电阻不大于4Q4、配料控制仪放置位置应架设防晒防雨设施。

五、调试于操作完成整机安装和空车远转实验后，即可分别给个储料斗加料，将。

本科毕业论文混凝土自动配料系统设计近几年来，随着我国经济的迅速发展，科学技术和生产的发展，建设高质量高品质的混凝土成为人们的需求，由于对自然环境的考虑，减少城市污染，我们国家交通管理部门要求所需要的混凝土集中管理和生产。

这样不仅大大提高了其混凝土的自动搅拌配料控制精度，还大大加快了其混凝土生产的速度，因此，在日常的混凝土生产经营过程中，混凝土自动搅拌设备系统越来越受到人们的高度重视。

可编程控制器（Programmable Logic Controller）简称PLC是一种用来进行数字逻辑运算和操作的自动化电子系统，控制各种类型的混凝土机械设备或零部件生产经营过程。

这种可编程计算机控制器技术是在电器自动化控制系统技术和自动化计算机微处理器技术的基础上进一步设计和开发出来的，并逐渐发展成为以数字微处理器为核心和核心，把电器自动化控制系统技术、计算机微处理器技术、通讯信息技术融为一体的新型混凝土工业自动化控制装置。

对于上面的原因，我们专门设计了基于的混凝土搅拌设备自动配料系统。

我们国家现在所已拥有的对混凝土搅拌发电站的控制方式主要采用的有3种，分别为继电器直接计算机控制、PLC和自动计算机控制器结合以及采用PLC 和自动配料计算机控制器结合。

在这里我们主要简单介绍这种采用PLC和自动计算机配料控制器结合进行控制的混凝土搅拌站，不仅可以有效的保证混凝土的生产质量，性能可靠，而且还大大提高混凝土搅拌站生产效率，性价比高。

本文主要针对的是PLC和配料系统控制器结合控制的搅拌站来设计其各个环节的，主要完成的工作任务有控制系统构造，PLC的I/O分配，工作流程图以及对PLC程序的编写。

关键词：混凝土；I/O分配；自动控制；PLC （可编程控制器）；In recent years, with the rapid development of China's economy, the development of science and technology and production, the construction of high-quality and high-quality concrete has become a demand. Due to the consideration of the natural environment and reducing urban pollution, our national traffic management department has required Centralized management and production of concrete. This not only greatly improves the accuracy of the automatic mixing and batching control of its concrete, but also greatly accelerates the speed of its concrete production. Therefore, in the daily concrete production and management process, the automatic concrete mixing equipment system has received more and more attention from people. Programmable controller (Programmable Logic Controller) for short PLC is an automatic electronic system used for digital logic operations and operations, controlling various types of concrete machinery equipment or parts production and operation process. This programmable computer controller technology was further designed and developed on the basis of electrical automation control system technology and automatic computer microprocessor technology, and gradually developed into a digital microprocessor as the core and core to control electrical automation System technology, computer microprocessor technology, communication information technology are integrated into a new type of concrete industrial automation control device. For the above reasons, we specially designed an automatic batching system based on concrete mixing equipment.There are three main control methods for concrete mixing power stations that our country now has: direct computer control of relays, combination of PLC and automatic computer controller, and combination of PLC and automatic batching computer controller. Here we mainly briefly introduce this kind of concrete mixing station controlled by the combination of PLC and automatic computer batching controller, which can not only effectively guarantee the quality of concrete production, reliable performance, but also greatly improve the production efficiency of concrete mixing station, cost-effective.This paper is mainly aimed at PLC and batching system controller combined with the control of the mixing plant to design its various links, the main tasks are to complete the control system structure, PLC I / O distribution, work flow chart and the preparation of PLC program.Keywords:concrete; I / O distribution; automatic control; PLC (programmable controller).目录第1章绪论 (1)1.1本课题的研究背景与意义 (1)1.2国内外的发展概况 (2)1.3本课题研究的基本要求和内容 (2)第2章混凝土配料系统结构 (4)2.1 混凝土配料控制系统的组成 (4)2.2 混凝土配料及搅拌系统结构图如下 (6)2.3 混凝土配料及控制的部件搅拌系统中需要 (6)2.4 混凝土配料控制方案设计 (8)第3章混凝土配料控制系统设计 (10)3.1 系统设计 (10)3.2 系统硬件设计 (10)3.3 系统软件设计 (11)第4章 PLC软件设计 (14)4.1 端子线图 (14)4.2 顺序功能图 (15)4.3 梯形图 (16)第5章结论与展望 (26)参考文献 (27)致谢 (29)第1章绪论在一个现代化生产工业中，我们就需要将多种混凝土原料按照特定的比例进行混合，来设计制造生产出人们所需的混凝土产品。

PL1600配料机使用说明书目录1．产品特点及适用范围2．PL1600配料机主要技术参数及性能指标3．主要结构及工作原理4．配料机的安装5．配料机的调试6．配料机的试运行7．配料机的使用8．保养与维修9．常见故障及排除方法10．易损件明细表11. 关键零部件明细表1．产品特点及适用范围PL1600配料机是从储料斗往称量斗投料是以电动机通过传动装置带动胶带机投料的配料机。

具有使用可靠、故障率低、维修方便等优点。

本机采用电子秤累积称量，由配料控制器自动控制，具有结构简单、配料精度高、操作简便、使用可靠等优点。

PL1600配料机主要用于各种砼混合料的控制。

各种规格的配料机与相应规格的搅拌机配套，可组成各种规格的中小型组合式砼搅拌站，适用于各种建筑工程和中小型砼预制厂等。

是提高生产率、降低劳动强度、保证砼质量、保证工程进度的理想设备。

2．PL1600配料机主要技术参数及性能指标：3．主要结构及工作原理PL1600配料机结构形式是基本相同的，具有标准化、通用化、系列化的优点。

主要由机架、储料斗4个、称量斗及支架、称量胶带机、称量装置、电气控制系统等部分组成。

3．1、机架：主要有型钢焊接而成，主要起支撑固定储料斗、配料胶带机和吊挂称量装置、称量斗及支架和称量胶带机的作用。

3．2、储料斗：主要由钢板及型钢焊接而成，主要作用是储存一定量的砂石物料配料用。

3．3、配料胶带机：配料胶带机主要由支架、传动装置、主动滚筒、被动滚筒、托辊、托辊支架、清扫器、挡辊、胶带等零部件组成，主要功能是通过电气控制系统控制按照配比往计量斗投料配料。

具有落差小、配料准确、使用可靠等优点。

3．4、称量斗及支架：主要由钢板和型钢组焊而成，主要作用是装称量的砂石物料。

3．5、称量胶带机：结构与功能与配料胶带机相同。

3．6、称量装置：称量装置主要由吊杆、传感器及有关连接螺栓、销轴等组成。

主要作用是吊挂称量斗，通过传感器向电气控制系统输出称量信号。

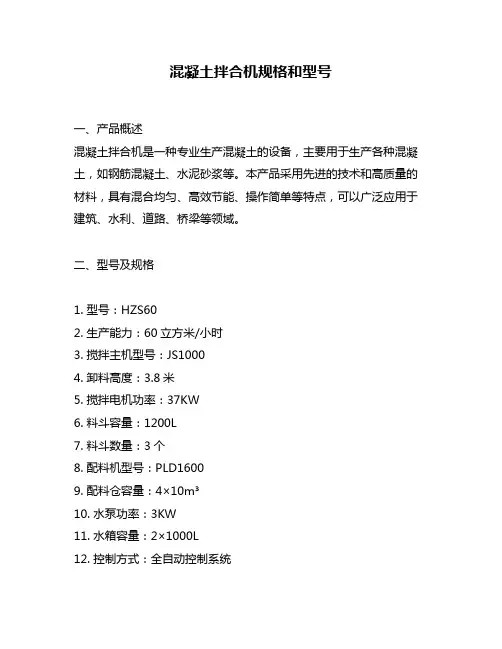

混凝土拌合机规格和型号一、产品概述混凝土拌合机是一种专业生产混凝土的设备，主要用于生产各种混凝土，如钢筋混凝土、水泥砂浆等。

本产品采用先进的技术和高质量的材料，具有混合均匀、高效节能、操作简单等特点，可以广泛应用于建筑、水利、道路、桥梁等领域。

二、型号及规格1. 型号：HZS602. 生产能力：60立方米/小时3. 搅拌主机型号：JS10004. 卸料高度：3.8米5. 搅拌电机功率：37KW6. 料斗容量：1200L7. 料斗数量：3个8. 配料机型号：PLD16009. 配料仓容量：4×10m³10. 水泵功率：3KW11. 水箱容量：2×1000L12. 控制方式：全自动控制系统13. 外形尺寸：15700×7800×11200mm三、详细参数介绍1. 搅拌主机搅拌主机采用双卧轴强制混合，采用先进的技术和材料，具有混合均匀、搅拌效率高等特点。

搅拌主机型号为JS1000，其主要技术参数如下：（1）搅拌器转速：25.5r/min（2）混凝土生产能力：60m³/h（3）最大骨料尺寸：80mm（4）搅拌电机功率：37KW（5）搅拌时间：60秒/次2. 配料机配料机采用PLD系列电子秤配料，精度高、配比准确。

配料机型号为PLD1600，其主要技术参数如下：（1）配料仓容量：4×10m³（2）配料精度：±2%（3）骨料种类：2种（4）配料方式：自动计量3. 控制系统控制系统采用全自动控制，具有自动配料、自动送料、自动搅拌、自动卸料等功能。

控制系统采用PLC控制器和触摸屏操作界面，操作简单、方便。

控制系统还具有故障自诊断、远程监控等功能。

四、结构特点1. 料斗：料斗采用三个料斗结构，每个料斗容量为1200L，可以同时装载不同的骨料，提高了搅拌效率。

2. 卸料系统：采用电动控制的卸料门，卸料高度为3.8米，可以满足不同高度的卸料要求。

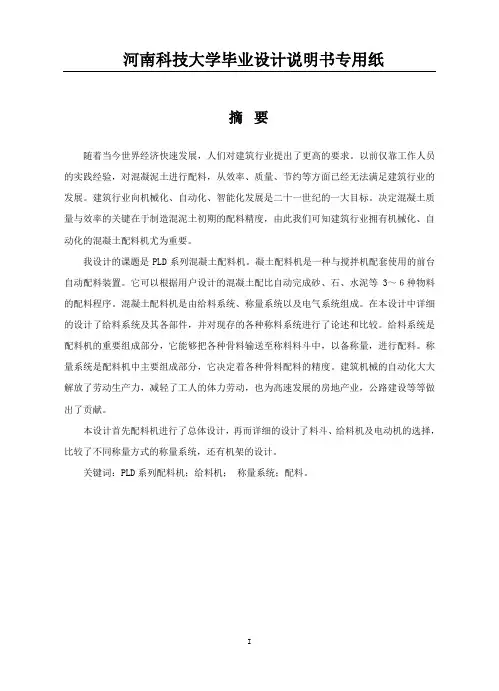

摘要随着当今世界经济快速发展，人们对建筑行业提出了更高的要求。

以前仅靠工作人员的实践经验，对混凝泥土进行配料，从效率、质量、节约等方面已经无法满足建筑行业的发展。

建筑行业向机械化、自动化、智能化发展是二十一世纪的一大目标。

决定混凝土质量与效率的关键在于制造混泥土初期的配料精度，由此我们可知建筑行业拥有机械化、自动化的混凝土配料机尤为重要。

我设计的课题是PLD系列混凝土配料机。

凝土配料机是一种与搅拌机配套使用的前台自动配料装置。

它可以根据用户设计的混凝土配比自动完成砂、石、水泥等3～６种物料的配料程序。

混凝土配料机是由给料系统、称量系统以及电气系统组成。

在本设计中详细的设计了给料系统及其各部件，并对现存的各种称料系统进行了论述和比较。

给料系统是配料机的重要组成部分，它能够把各种骨料输送至称料料斗中，以备称量，进行配料。

称量系统是配料机中主要组成部分，它决定着各种骨料配料的精度。

建筑机械的自动化大大解放了劳动生产力，减轻了工人的体力劳动，也为高速发展的房地产业，公路建设等等做出了贡献。

本设计首先配料机进行了总体设计，再而详细的设计了料斗、给料机及电动机的选择，比较了不同称量方式的称量系统，还有机架的设计。

关键词：PLD系列配料机；给料机；称量系统；配料。
