汽车综合故障诊断作业一及答案一、填空题（每题2分，共20分）1、汽车诊断参数包括工作过程参数、伴随过程参数和几何尺寸参数。
2车轮平衡机按测量方式可分为离车式车轮平衡机和就车式车轮平衡机两类。
3、在单缸断火情况下测得的发动机转速下降值时，转速下降值愈小，则单缸功率愈小，当下降值等于零时，即该缸不工作。
4、发动机的异响与发动机的转速、温度、负荷、缸位、工作循环等有关。
5，解码器可分为专用型和通用型两大类6、燃料系故障现象主要有堵、漏、坏三种。
7、熔断器常用于容易出现过载电路，其限额电流值 20A 。
8、故障码读取常用：就车方法、外接仪器两种方法。
9、测试灯的作用是_ 用来检查电控元件电路的通断____。
10、故障诊断仪俗称_ 解码器__，它是一种__多功能的诊断检测_仪器。
二、填空题（每题2分，共20分）1、对常规故障，在动手拆卸和测试之前，尽可能（ B ）故障原因的设定范围A扩大 B缩小 C保持2、故障灯自诊断系统触发后，故障灯（ B ）A、不亮B、有规律的闪烁C、长亮3、在输出轴处于增矩状态下，液力变矩器中的导轮处于( B )状态。
A.自由B.锁止C.与涡轮同速D.与泵轮同速。
4在用车发动机功率不得低于原额定功率的（ A ），大修后发动机功率不得低于原额定功率的90%。
A 75% B90% C50%5用气缸压力表检测气缸压缩压力节气门和阻风门置于（ C ）位置。
A 全闭B 半开C 全开6用气缸压力表检测气缸压缩压力时，测得压力如高于原设计规定，可能的原因是（A）。
A 燃烧室内积碳过多B 气缸磨损过大C 气门关闭不严7使用辛烷值较高的汽油时，应将点火时间略为（A）。
A 提前B 推迟C 不变8可以直接读取多种车型故障码的检测仪器是（B）。
A 专用型解码器B 通用型解码器C 车用数字式万用表9、制冷剂离开蒸发器后在管路中是什么状态?甲说是低压状态；乙说是蒸气状态。
试问谁正确?( C )A．甲正确；B．乙正确；C．两人均正确；D．两人均不正确。
《故障诊断与检测技术》一、简答下列问题：1、评价一个故障诊断系统的主要性能指标有那些？2、解释故障建模，故障检测，故障分离与估计，故障的分类、评价与决策的含义。
3、故障诊断主要有哪些方法？4、BP网络有哪些优点和缺点，试各举出3条。
5、什么是BP网络的泛化能力？如何保证BP网络具有较好的泛化能力？6、若权值只能按1或-1变化，对神经元的学习有何影响？试举例说明。
二、画出故障智能诊断系统的一般结构，简述主要模块的功能。
三、简述神经网络故障诊断的主要过程。
四、已知故障树结构图如下，回答下列问题。
1、写出故障树的结构函数；2、采用下行法求解故障树的最小割集，并写出求解过程；3、采用上行法求解故障树的最小割集，并写出求解过程；4、画出简化的故障树，并写出其结构函数。
五、已知某一设备简化的故障树结构图如图所示，对其进行定量分析。
1、设底事件概率数值见下表，求顶事件概率。
2、计算最小割集的重要度。
六、设有3输入单输出神经网络，将阈值含于权向量内，故有w 0=T ，x 0=-1，学习效率η=0.1，初始权向量W （0）=（0.5，1，-1，0）T ， 3个输入向量为X 1=（-1，1，-2，0）T ，X 2=（-1，0，1.5，-0.5）T ，X 3=（-1，-1，1，0.5）T ，期望输出d 1=-1，d 2=-1，d 3=1，若采用δ学习规则，是对以下两种情况，写出权值权值调整步骤。
（1）神经元采用双极性连续性转移函数netnete e netf --+-=11)(； （2）神经元采用单极性连续性转移函数net e net f -+=11)(。
七、BP 网络结构如图所示，初始权值已标在图中，网络的输入模式为X=（-1，1，3）T，期望输出d=（0.95，0.05）T ，试对单次训练过程进行分析，求出：（1）隐层权值矩阵V 和输出层权值权值矩阵W ；（2）各层净输入和输出：net y 、Y 和net o 、O ，其中上标y 代表隐层，o 代表输出层；BP 网络结构（3）各层输出的一阶导数)(y net f ‘和)(o net f ‘； （4）各层误差信号δo 和δy ；（5）各层权值调整量ΔV 和ΔW ；（6）调整后的权值矩阵V 和W 。
(单选题)1: 根据电气设备绝缘状态信息，对异常状态做出报警，对故障类型进行初步分析，以便运行人员及时了解设备工作情况的技术属于故障诊断过程中的（）。
A: 状态监测技术B: 故障识别技术C: 诊断推理技术D: 寿命预测技术正确答案:(单选题)2: 电磁干扰最基本、最有效的抑制方式是（）。
A: 接地B: 屏蔽C: 滤波D: 保护正确答案:(单选题)3: 1 MHz以下的系统接地，要尽量采用（）方式。
A: 悬浮接地B: 混合接地C: 单点接地D: 多点接地正确答案:(单选题)4: 随着温度升高，表面解离离子数呈（）。
A: 正比例增大B: 正比例减小C: 指数增大D: 指数减少正确答案:(单选题)5: 串联电介质在交变电压下介质的场强分布与介电常数成反比。
A: 对B: 错正确答案:(单选题)6: 在电力系统中电气设备的故障多为（）故障。
A: 绝缘故障B: 放电故障C: 击穿故障D: 过电压故障正确答案:(单选题)7: 设备的高可靠性和维修的经济性是电力系统降低运行成本的关键。
A: 对B: 错(单选题)8: 对于大电容试样，直流耐压试验所带来的残余破坏远大于交流耐压。
A: 对B: 错正确答案:(单选题)9: 下列属于非破坏性电气设备绝缘试验的是（）。
A: 交流电压试验B: 直流电压试验C: 局部放电试验D: 雷电冲击电压试验正确答案:(单选题)10: 对于常用A级绝缘，如油纸绝缘，温度每超过（），寿命约缩短一半。
A: 6 ℃B: 8 ℃C: 10 ℃D: 12 ℃正确答案:(单选题)11: 下列不属于定期维修弊端的是（）。
A: 维修周期频繁B: 经济性差C: 检修项目不足D: 易发生人身和设备安全事故正确答案:(单选题)12: 光电式传感器的核心是光电器件，光电器件的基础是光电效应。
A: 对B: 错正确答案:(单选题)13: 近场电场辐射屏蔽必要条件是采用高导磁率金属屏蔽体和良好接地。
A: 对B: 错正确答案:(单选题)14: 电气绝缘在线检测中存在各种电磁干扰，下列电磁干扰中不属于窄带干扰的是（）。
附件江苏开放大学形成性考核作业学号*************姓名何剑秋课程代码110048课程名称机电设备故障诊断与维修评阅教师第 1 次任务共 1 次任务江苏开放大学说明：本次大作业主要检查学员学习了本门课程的知识实际运用能力及检验实验完成情况，重点检查3次线下实验任务完成情况和能力检验，共三大题，100分。
一、在课程第6学习单元中布置了实验一：普通车床主轴与导轨平行度测量要求：学员阅读实验指导，参考微课视频指导，学员线下现场自己练习，掌握普通车床主轴与导轨平行度测量方法和故障检修。
请完成以下任务：（本题40分）1、完成本实验的主要步骤？答：在a上母线测量平行度具体步骤如下1清理主轴锥孔表面釆用氏6号锥2)主轴圆周上分四等分并转到位置3在主轴锥孔中安装标准芯棒4安装百分表注意百分表安装应牢固5)纵向移动大拖板将百分表移至位置1记录该位置为零值注意百分表应与接触面保持垂直6横向移动中拖板,找寻芯棒外园面园弧最高点刀从左往右缓惶移动大拖板,百分表移动行程大约300mmn(每次测量百分表的行程相对致);8)记录百分表所测得的数据)在b侧母线测量平行度具体步骤如下：将百分表转到水平方向放在位置记录数值测量水平平行度2)旋转90°记录所测位置。
将主轴依次旋转90再同样沿两方向各测量一次2、现有四次测量数值，如下表，请整理数据，得出实际误差值填入下表中。
表1 车床导轨对主轴中心线的平行度2、总结本次实验的收获与体会？这次所遇到的是普通车床精度及检测,主要表现在用了时间长的普通车床因为拖板与导轨经常工作的关系摩擦时间较多所以导轨时间长了就会有磨埙。
车床导轨与主轴中心线的平行度不样有时会导致工件的直径有轻微大小头尺寸有误差，所以要用百分表去导轨与主轴平行度的误差。
步骤是1清理主轴锥孔表面采用莫氏6号锥2主轴圆周上分四等分,在主轴锥孔中安装标准芯棒。
安装百分表注意百分表安装应牢固。
纵向移动大拖板将百分表移至位置记录该位置为零值注意百分表应与接触面保持垂直。

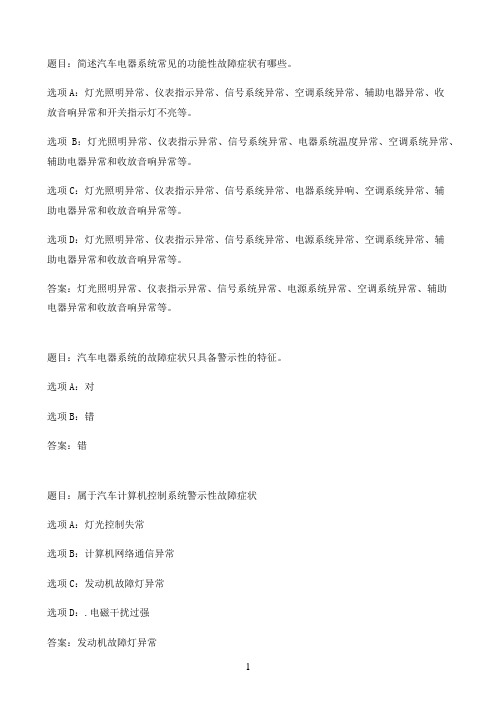

题目：简述汽车电器系统常见的功能性故障症状有哪些。
选项A：灯光照明异常、仪表指示异常、信号系统异常、空调系统异常、辅助电器异常、收
放音响异常和开关指示灯不亮等。
选项B：灯光照明异常、仪表指示异常、信号系统异常、电器系统温度异常、空调系统异常、辅助电器异常和收放音响异常等。
选项C：灯光照明异常、仪表指示异常、信号系统异常、电器系统异响、空调系统异常、辅
助电器异常和收放音响异常等。
选项D：灯光照明异常、仪表指示异常、信号系统异常、电源系统异常、空调系统异常、辅
助电器异常和收放音响异常等。
答案：灯光照明异常、仪表指示异常、信号系统异常、电源系统异常、空调系统异常、辅助
电器异常和收放音响异常等。
题目：汽车电器系统的故障症状只具备警示性的特征。
选项A：对
选项B：错
答案：错
题目：属于汽车计算机控制系统警示性故障症状
选项A：灯光控制失常
选项B：计算机网络通信异常
选项C：发动机故障灯异常
选项D：.电磁干扰过强
答案：发动机故障灯异常。
电大汽车故障诊断技术作业(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、单项选择题1.在进行单缸断火试验时，声响元变化可能是( )。
A. 活塞销响B. 曲轴轴承响c.活塞环响 D. 火花塞响2. 发动机运转过程中逐渐熄火，多为( )故障。
A. 起动系统B. 点火系统c.供油系统 D. 冷却系统3. 燃油压力过高可能是( )出现故障。
A. 燃油泵B. 燃油滤清器c.油压调节器 D. 油门4. 汽油机起动时有反转，怠速和急加速时有敲缸现象，则故障为( )。
A. 点火时间过迟B. 点火时间过早c.触点间隙过小 D. 油门故障5. 电控燃油喷射发动机燃油系统压力，多点喷射系统的一般为( )。
A. 7—103KPaB. 7—690KPaC. 62—69KPaD. 207—275KPa6. 丰田车系采用普通方式调取故障码时，将点火开关打开，不启动发动机，用专用跨接线短接故障诊断座上的( )端子，仪表板上的故障指示灯即闪烁输出故障码。
A. TEl 与EPB. TEl 与E1C. VF1 与E1D. TE2 与E17. 下列哪一项准确描述了怎样用电压表测量一个负载上的电压降 ( )A. 接红表笔到蓄电池的正极接线柱，接黑表笔到一个已知良好的接地端B. 接红表笔到负载正极端，黑表笔到负载接地端C. 接红表笔到负载正极端，黑表笔接到一已知良好的接地端D.接红表笔到蓄电池正极接线柱，黑表笔到负载蓄电池端8. 每当汽车经过一个颠簸时，机油报警灯均要发光，下面哪一个是最可能的故障原因（）A. 机油压力低B. 发送装置短路接地C. 灯电路断路D. 发送装置导线松动或有短路故障9. 温度仪表不准确，技术员甲说，故障可能是仪表或发送装置故障所致；技术员乙说，故障可能是仪表电压调节器故障所致。
谁正确 ( )A. 只有甲正确B. 只有乙正确C. 两人均正确D. 两人均不正确10. 现代汽车遥控防盗系统中不具备以下哪个功能 ( )A.防盗功能B. 警报功能C. 遥控功能D. 起动功能二、判断题11.曲柄连杆机构和配气机构的异响与发动机工作循环没关系。
汽车检测诊断与维修大作业国家开放大学汽车学院 2018 学年度第一学期期末考试汽车检测诊断与维修大作业年月一、单项选择题（下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在括号内。
15小题，每小题1分，共15分）1. 电流型驱动型喷油器的阻值一般在（）欧姆。
A．1.5—5 B．5.5-10 C．10--15 .5 D．16--202.若失速试验时失速转速过低的主要原因是（）。
A．离合器打滑B．制动器烧损C．油变质D．变矩器失效3. 节气门开度的电压参数范围是（）V。
A．0—0.5 B．0—2 C．0—5 D．0--124.“P”档制动效果的检查时应将汽车停放在哪个斜坡坡度上测试（）。
A．>9% B．>12% C．>15% D．>18%5.下列哪个机油故障会造成对发动机的严重危害最大？（）A. 机油少B.机油压力低C.机油压力高D.机油变质6. 汽油发动机目标空燃比（）。
A．12.7：1 B．13.7:1 C．14.7：1 D．15.7:17. 观察诊断法有问诊法、观察法、听诊法、嗅觉法和（）。
A．触摸法B．经验法C．人工读码D．实验法8. 前轮外倾角过大将会产生下列哪个故障现象？（）A．轮胎内缘不正常磨损B．不影响跑偏C．不影响轮胎磨损D．轮胎外缘不正常磨损9. 发动机熄火状态下，进气歧管压力应为（）。
A．60-80kPa B．100-102 kPaC．105-108 kPa D．106-110kPa汽车检测诊断与维修试题第1 页（共 6 页）10.更换ABS系统的轮速传感器后第一步需要做的是（）。
A．消除故障码B．读取故障码C．上路试车D．读取数据流11. 对液力变矩器的变形检查不包括的项目是（）。
A．轮毂轴颈直径B．变矩器总直径C．变矩器扭曲度D．变矩器总高度12. 一般情况下轿车车轮轴向圆跳动量最大不超过（）。
A．0.8mm B．1.2mm C．1.6mm D．2mm13.下列哪个参数不是发动机点火系统中常用的诊断参数（）。
检测技术第一次形考作业单选题1.螺线管式自感传感器采用差动结构是为了（B）。
A增加线圈对衔铁的吸引力B提高灵敏度，减小温漂C降低成本D加长线圈的长度从而增加线性范围2.产生应变片温度误差的主要原因有（C ）。
A电阻丝与试件材料不同B电阻丝承受应力方向不同C电阻丝有温度系数D试件与电阻丝的线膨胀系数相同3.传感器的组成部分中，直接感受到被测物理量的是（A ）。
A敏感元件B放大元件C转换电路D转换元件4.应变式传感器采用半桥差动等臂电桥转换电路时，若电源电压为U时，其输出电压U0为（B ）。
ABCD5.如将变面积型电容式传感器接成差动形式，其灵敏度将( D )。
A减小一倍B增大两倍C保持不变D增大一倍6.变极距型电容传感器只适用于测量小位移是因为（D）。
A电容量微弱，灵敏度太低B需要做非接触测量C灵敏度太高D传感器灵敏度与极板间距的平方成反比7.用电容式传感器测量固体或液体物位时，应该选用（D ）。
A空气介质变间隙式B变面积式C变间隙式D变介电常数式8.下列对传感器的叙述不正确的是（A）A传感器对机械振动的波形进行测试时的输出和输入之间的关系可以称为静态特性B用大写汉语拼音字母和阿拉伯数字构成传感器完整的代号C敏感元件是传感器中能直接感受被测量的部分D根据传感器感知外界信息的原理，传感器可分为物理类、化学类和生物类9.当电涡流线圈靠近非磁性导体（铜）板材后，线圈的等效电感L减小，调频转换电路的输出频率f（B）。
A不变B增大C减小10.半导体应变片的灵敏系数比电阻应变片的灵敏系数大( D )。
A(70～90)倍B(10～30)倍C(30～50)倍D(50～70)倍多选题1.传感器一般由（B ）、（D）、（E）三部分组成。
A放大元件B转换元件C抗干扰元件D敏感元件E转换电路2.电容式传感器信号转换电路中，（AD）用于差动电容量变化的测量。
A二极管双T型交流电桥B运算放大电路C调频电路D脉冲宽度调制电路3.变换力的弹性敏感元件的形式有（ACDF ）等。
机械设备状态检测与故障诊断作业习题答案1.简述设备故障诊断的目的和任务答：目的：①能及时的、正确的对各种异常状态或故障状态作出诊断，预防或消除故障，对设备的运行进行必要的指导，提高设备的可靠性、安全性和有效性，把故障降低到最低水平②保证设备发挥最大的设计压力③通过检测监视、故障分析、性能评估等，为设备结构改造、优化设计、合理制造及生产过程提供数据和信息任务：①状态监测②故障诊断③指导设备的管理维修2.简述设备故障诊断技术的定义、容、类型和方法答：定义：在设备运行中或基本不拆卸设备的情况下，掌握设备的运行状况，判定产生故障的部位和原因，以及预测预报设备状态的技术容：设备故障诊断的容包括状态监测、分析诊断和故障预测三方面，实施过程为信号采集、信号处理、状态识别、诊断决策四方面类型：①按诊断对象分类：旋转机械诊断技术、往复机械诊断技术、工程结构诊断技术、运载器和装置诊断技术、通信系统诊断技术、工艺流程诊断技术②按诊断目的分类：功能诊断与运行诊断、定期诊断与连续诊断、直接诊断与间接诊断、常规工况与特殊工况诊断、在线诊断和离线诊断③按诊断方法完善程度分类：简易诊断、精密诊断技术方法：①传统方法：利用各种物理和化学的原理和手段，通过伴随故障出现的各种物理和化学现象直接检测故障；利用故障所对应的征兆来诊断②智能诊断：在传统诊断方法的基础上，将人工智能的理论的方法用于故障诊断③模式识别、概率统计、模糊数学、可靠性分析和故障树分析、神经网络、小波变换、分析几何等数学分支在故障诊断中应用3.机械设备故障的信息获取和检测方法有哪些？答：获取方法：直接观测法、参数测定法、磨损残渣测定法、设备性能指标的测定检测方法：①振动和噪声的故障检测：振动法、特征分析法、模态识别与参数识别法、冲击能量与冲击脉冲测定法、声学法②材料裂纹及缺陷损伤的故障检测：超声波探伤法、射线探伤法、渗透探伤法、磁粉探伤法、涡流探伤法、激光全息检测法、微波检测技术、声发射技术③设备零部件材料的磨损及腐蚀故障检测：光纤窥技术、油液分析技术④温度、压力、流量变化引起的故障检测4.简述振动检测和诊断系统的组成和原理，说明其区别答：振动检测系统：信息输入-数据预处理-数据变换和压缩-特征提取-状态分类-{①显示、打印、绘图、储存②判断与决策-报警、审核、维修}诊断系统：激振器-被诊断对象-传感器-二次仪表-{①磁带记录仪②分析仪③数据采集、记录和存储器}-故障诊断系统5.测振传感器有哪些类型？简述其工作原理。
