压缩机缸体的铸造工艺

汽车缸体铸造工艺一、缸体材料车用发动机缸体缸盖的材质主要有灰铸铁，铝合金，蠕墨铸铁等。

传统的发动机无论是缸体还是缸盖都是采用铸铁的，但是铸铁有着许多先天的不足，例如重量大、散热性差、摩擦系数高等等。

所以，许多发动机厂商都在寻找更适合的材料制造发动机的构成部件，比如密度小的铝。

铝的比重轻，单位体积的铝结构强度要小于铸铁，所以铝缸体通常体积反而大些。

但铝容易和燃烧时产生的水发生化学作用，耐腐蚀性不及铸铁缸体，尤其对温度压强都更高的增压引擎更是如此。

铸铁缸体和铝缸体各有其优缺点，所以所以高增压的引擎很多都采用铸铁缸体，小型车的缸体则更多向铝缸体发展。

金属中的元素组成会对金属材料的性能产生较大的影响，就钢铁而言，钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

不同的缸体元素配比也是有差别的。

合肥江淮铸造有限责任公司缸体化学成分要求化学成分（%）C Si Mn P S Cr Cu Ti Sn Pb下限 3.25 1.95 0.60 0.00 0.06 0.25 0.30 0.00 0.06 0.00 0上限 3.40 2.10 0.90 0.06 0.10 0.35 0.50 0.03 0.09 0.00 4二、原材料熔炼熔炼设备选用：中频感应保温电炉：生产效率10t／h，外水冷长炉龄大排距冲天炉：生产效率7t／h。

1、原材料原材料一般为回炉料，废钢和生铁。

回炉料是厂家的常备材料，在使用时必须注意其本身的干净程度。

回炉料的加入量必须严格按一定比例，否则会导致铁水的Si、S含量不易控制。

江淮生产的缸体铸件回炉料使用量一般不超过20％。

在江淮的缸体生产中，废钢的使用量超过50％。

这是由于生铁本身含有粗大石墨，而石墨熔点较高，在2000℃以上，在熔炼中不能熔尽，使得结晶过程中石墨变得粗大。

压缩机零件铸造工艺分析与研究随着现代机械工业的不断发展，压缩机在工业、交通、农业、民用等诸多领域得到了广泛应用并发挥着重要作用。

作为压缩机中的核心部件之一，其零部件铸造工艺对压缩机的性能和质量具有非常重要的影响。

因此，对压缩机零部件的铸造工艺进行分析和研究具有十分重要的意义。

一、压缩机零部件的材质选择了解压缩机零部件的材质选择，对于选择合适的铸造工艺来说是至关重要的。

压缩机零部件主要包括压缩机壳体、气缸、曲轴、连杆、活塞、阀门等。

常用的材质有铸铁、钢、铜、铝合金等。

1、铸铁：铸铁通常用于制造压缩机壳体和气缸等零部件。

铸铁的机械性能稳定可靠，且硬度高、耐磨性好，同时铸造工艺成熟、容易加工，成本相对较低，是制造压缩机零部件的重要材料。

2、钢：钢材具有高强度、高刚性、耐磨性、耐腐蚀等优点。

通常用于制造压缩机的曲轴、连杆等关键零部件。

钢材成本相对较高，加工难度相对铸铁增加，但其机械性能优异，能够满足一些高性能要求的压缩机使用。

3、铜：铜材具有导电性能好、导热性能良好、抗氧化性好等特点。

在制造压缩机阀门、线圈等零部件方面使用较为广泛。

4、铝合金：铝合金具有比重轻、强度高、良好的耐腐蚀性能等特点，在制造压缩机的小型零部件、外壳等方面，往往会选择使用铝合金。

二、常用的压缩机零部件铸造工艺压缩机零部件的制造一般通过铸造工艺完成，常见的压缩机零部件铸造工艺有几种：1、砂型铸造：砂型铸造是常用的铸造工艺之一，其流程简单，而且成本低。

在砂模铸造方面，常见的技术有石膏砂芯、石墨砂芯、无碱玻璃砂等砂芯技术。

这种铸造工艺可以非常精确地制造出零部件，同时可以适应多种材质。

2、失重铸造：失重铸造也是一种常见的铸造工艺，它利用熔模的特性，使得工件具有较高精度和表面质量优异的特点。

钢、不锈钢零部件的铸造，往往采用失重铸造方法，是一种适应性非常广泛的铸造工艺。

3、压铸：压铸是一种高效率、高产量、低浪费的铸造工艺，常用于制造小型精密零部件，如压缩机的阀门、泵体和飞轮等零部件。

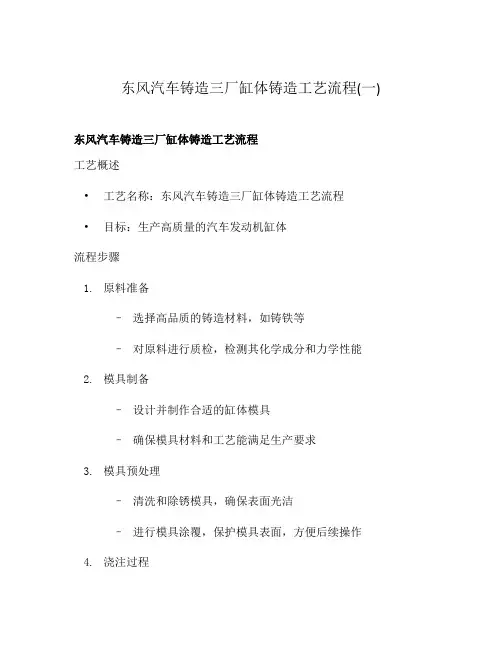

东风汽车铸造三厂缸体铸造工艺流程(一)
东风汽车铸造三厂缸体铸造工艺流程
工艺概述
•工艺名称：东风汽车铸造三厂缸体铸造工艺流程
•目标：生产高质量的汽车发动机缸体
流程步骤
1.原料准备
–选择高品质的铸造材料，如铸铁等
–对原料进行质检，检测其化学成分和力学性能2.模具制备
–设计并制作合适的缸体模具
–确保模具材料和工艺能满足生产要求
3.模具预处理
–清洗和除锈模具，确保表面光洁
–进行模具涂覆，保护模具表面，方便后续操作4.浇注过程
–熔炼铸造材料，保证熔体的均匀性和温度
–使用浇注设备，将熔体倒入模具中
–控制浇注速度和压力，避免产生缺陷
5.硬化
–等待熔体冷却和凝固
–使用冷却介质或冷却水辅助加速凝固过程
6.模具拆卸
–小心地拆卸模具，不损坏缸体
–仔细检查缸体表面是否有破损或缺陷
7.后处理
–进行缺陷修复和表面处理，如打磨、喷涂等
–进行最终的质量检测，并记录检测结果
8.包装和出厂
–对合格的缸体进行包装，以防损坏
–准备出厂文件和运输安排，确保产品安全送达工艺优势
•高质量：严格质检和控制确保缸体的质量稳定性
•高效率：流程的合理设计和设备的优化提高了生产效率
•环保可持续：对原料和能源的合理利用，降低环境影响
结论
这份文章详细介绍了东风汽车铸造三厂缸体铸造工艺流程的各个步骤。

该工艺以高质量、高效率和环保可持续为目标，通过严格质检和控制，以及流程的合理设计和设备的优化，确保生产出高质量的汽车发动机缸体。

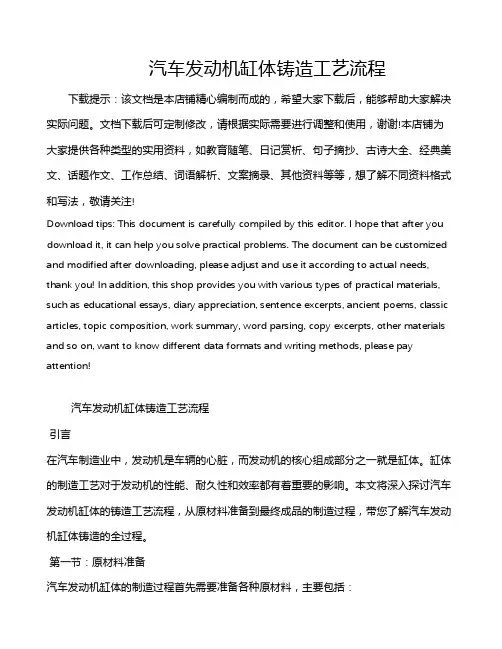

汽车发动机缸体铸造工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车发动机缸体铸造工艺流程引言在汽车制造业中，发动机是车辆的心脏，而发动机的核心组成部分之一就是缸体。

铸造工艺的概念一、引言铸造工艺是一种将金属或非金属熔化后浇铸成型的制造工艺。

它是制造业中最古老、最基础、最普遍的一种工艺，也是现代工业生产中不可或缺的重要工艺之一。

本文将从铸造工艺的概念、分类、特点、应用等方面进行详细介绍。

二、概念铸造工艺是指将金属或非金属材料经过熔化后，通过浇注到模具中制成所需形状和尺寸的零件的加工过程。

在铸造过程中，通过模具对液态金属或非金属进行成型，经过冷却后获得所需形状和尺寸的零件。

铸造工艺可以生产各种不同形状和尺寸的零件，包括复杂结构零件和大型零件。

三、分类根据材料分类：1. 金属铸造：包括钢铁、合金等。

2. 非金属铸造：包括陶瓷、塑料等。

根据模具分类：1. 砂型铸造：采用砂型作为模具。

2. 金属型铸造：采用金属型作为模具。

3. 石膏型铸造：采用石膏型作为模具。

4. 混凝土型铸造：采用混凝土型作为模具。

5. 精密铸造：采用特殊的精密模具进行铸造。

根据生产方式分类：1. 手工铸造：手工操作制作零件。

2. 自动化铸造：利用机器设备进行生产。

四、特点1. 生产成本低。

相对于其他制造工艺，铸造工艺的生产成本较低，因为它可以使用废旧金属或非金属材料进行生产，同时也可以利用回收再利用的原材料。

2. 生产效率高。

相对于其他制造工艺，铸造工艺的生产效率较高，因为它可以一次性生产多个零件，并且可以同时进行多个生产线。

3. 产品质量好。

相对于其他制造工艺，铸造工艺的产品质量较好，因为它可以通过调整材料比例和温度等参数来控制产品质量。

4. 应用范围广。

由于其可适应性强，所以被广泛应用于各种领域，包括汽车制造、机械制造、建筑业等。

五、应用1. 汽车制造。

铸造工艺被广泛应用于汽车制造领域，生产汽车发动机缸体、缸盖、曲轴箱等零部件。

2. 机械制造。

铸造工艺被广泛应用于机械制造领域，生产各种机械零部件。

3. 建筑业。

铸造工艺被广泛应用于建筑业领域，生产各种建筑材料和装饰品。

4. 航空航天。

铸造工艺被广泛应用于航空航天领域，生产各种飞行器零件和发动机零部件。

压铸成型工艺汇报人：2023-12-24•压铸成型工艺简介•压铸成型原理与设备•压铸成型材料目录•压铸成型工艺流程•压铸成型质量控制•压铸成型新技术与发展趋势•压铸成型工艺案例分析01压铸成型工艺简介特点高效率：压铸成型工艺可以实现快速、连续的生产，提高生产效率。

可加工复杂零件：压铸模具可以设计得非常复杂，因此可以用于生产各种形状和结构的铸件。

精度高：由于液态金属在高压下注入模具，因此铸件尺寸精度高，表面光洁度好。

定义：压铸成型是一种金属铸造工艺，通过高压将液态金属注入模具中，冷却后得到铸件。

定义与特点汽车工业家电行业建筑行业其他行业压铸成型的应用领域01020304汽车发动机、底盘、刹车系统等零部件的制造。

各种金属外壳、支架等部件的制造。

建筑五金、门窗等部件的制造。

航空航天、电子、医疗器械等领域的零部件制造。

压铸成型技术起源于18世纪的欧洲，最初用于小型精密零件的制造。

随着技术的不断发展，压铸成型工艺逐渐应用于更广泛的领域。

近年来，随着新材料、新工艺的不断涌现，压铸成型技术也在不断创新和进步。

未来，压铸成型工艺将继续向着高效、精密、环保的方向发展。

压铸成型的历史与发展发展历史02压铸成型原理与设备0102压铸成型能够生产出形状复杂、精度高、表面质量好的金属零件，广泛应用于汽车、电子、通讯等领域。

压铸成型是一种金属铸造工艺，利用高压将液态金属快速充填到模具型腔内，并在压力下凝固成型。

压铸机按照结构可分为冷室压铸机和热室压铸机，按照功能可分为单动压铸机和双动压铸机。

金属液在模具外冷却凝固，多用于大型、复杂零件的生产。

冷室压铸机金属液在模具内冷却凝固，多用于小型、简单零件的生产。

热室压铸机压铸机分类压铸模具是实现压铸成型的关键工具，由动模和定模两部分组成。

模具设计需考虑零件形状、尺寸、精度、浇注系统、排溢系统等因素，以确保生产出合格的金属零件。

压铸模具03压铸成型材料流动性好压铸材料应具有良好的流动性，以便在高压下填充模具的各个角落。

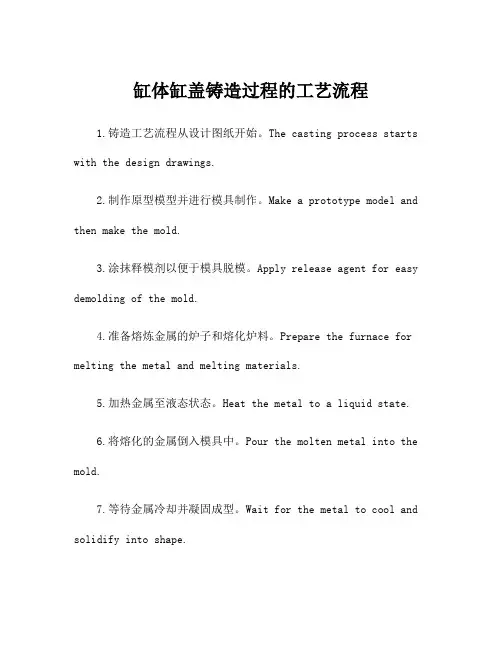

缸体缸盖铸造过程的工艺流程1.铸造工艺流程从设计图纸开始。

The casting process starts with the design drawings.2.制作原型模型并进行模具制作。

Make a prototype model and then make the mold.3.涂抹释模剂以便于模具脱模。

Apply release agent for easy demolding of the mold.4.准备熔炼金属的炉子和熔化炉料。

Prepare the furnace for melting the metal and melting materials.5.加热金属至液态状态。

Heat the metal to a liquid state.6.将熔化的金属倒入模具中。

Pour the molten metal into the mold.7.等待金属冷却并凝固成型。

Wait for the metal to cool and solidify into shape.8.取出铸造件并进行去毛刺处理。

Remove the castings and deburr.9.进行加工处理以达到精度要求。

Process the castings to meet the accuracy requirements.10.进行表面处理以提高光洁度。

Carry out surface treatment to improve the brightness.11.检验铸件的尺寸和质量。

Inspect the dimensions and quality of the castings.12.进行热处理以提高材料性能。

Carry out heat treatment to improve material performance.13.进行喷涂防锈油漆以防止生锈。

Spray anti-rust paint to prevent rust.14.进行最终检验以确保产品质量。

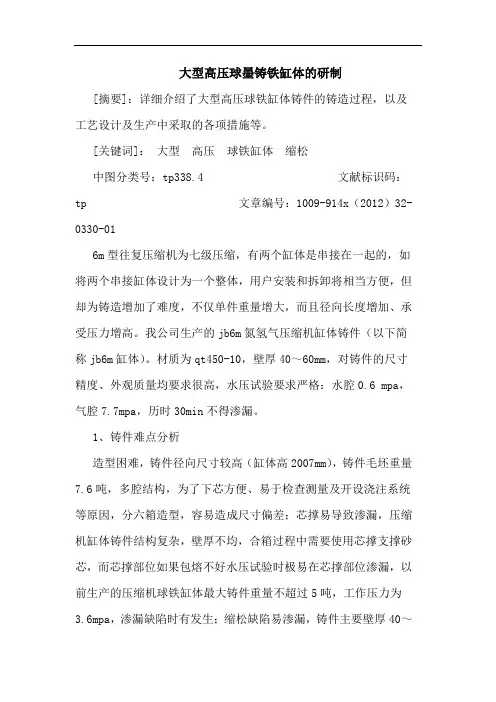

大型高压球墨铸铁缸体的研制[摘要]：详细介绍了大型高压球铁缸体铸件的铸造过程，以及工艺设计及生产中采取的各项措施等。

[关键词]：大型高压球铁缸体缩松中图分类号：tp338.4 文献标识码：tp 文章编号：1009-914x（2012）32- 0330-016m型往复压缩机为七级压缩，有两个缸体是串接在一起的，如将两个串接缸体设计为一个整体，用户安装和拆卸将相当方便，但却为铸造增加了难度，不仅单件重量增大，而且径向长度增加、承受压力增高。

我公司生产的jb6m氮氢气压缩机缸体铸件（以下简称jb6m缸体）。

材质为qt450-10，壁厚40～60mm，对铸件的尺寸精度、外观质量均要求很高，水压试验要求严格：水腔0.6 mpa，气腔7.7mpa，历时30min不得渗漏。

1、铸件难点分析造型困难，铸件径向尺寸较高（缸体高2007mm），铸件毛坯重量7.6吨，多腔结构，为了下芯方便、易于检查测量及开设浇注系统等原因，分六箱造型，容易造成尺寸偏差；芯撑易导致渗漏，压缩机缸体铸件结构复杂，壁厚不均，合箱过程中需要使用芯撑支撑砂芯，而芯撑部位如果包熔不好水压试验时极易在芯撑部位渗漏，以前生产的压缩机球铁缸体最大铸件重量不超过5吨，工作压力为3.6mpa，渗漏缺陷时有发生；缩松缺陷易渗漏，铸件主要壁厚40～60mm，而且大小方门、进排气口、筋板较多，纵横交错形成结构热节，极易产生局部缩孔缩松，影响组织均匀性和致密性，从而导致打压渗漏。

2、工艺方案设计2.1 创新铸造工艺以杜绝因芯撑包熔问题产生的渗漏由于压缩机缸体的复杂结构，几乎都需要用芯撑来固定砂芯，特别是水腔、气腔的上下两端都需要用芯撑来支撑砂芯，但由于芯撑质量、清洁度、浇注温度等因素若与基体熔和不良，打压时水腔气腔芯撑部位容易发生渗漏。

为此，我们决定调整这个缸体的生产工艺，大胆取消铸铁芯撑，15个芯子全部用芯头来固定解决。

（工艺结构如图1）2.2 分析影响缩松的因素及采取措施碳当量：提高碳量，增大了石墨化膨胀，可减少缩孔缩松。

第9章挤压铸造概述挤压铸造，简称挤铸，也称“液态模锻”或“液锻”。

其原理是对进入挤压铸型型腔内的液态（或半固态）金属施加较高的机械压力，使其成形和凝固，从而获得铸件或铸锭的一种工艺方法。

此工艺是一种介于模锻与压铸之间，实施铸锻结合的工艺。

其与模锻不同，置于模具（铸型)中的不是固态坯料，而是液态（或半固态）金属；与普通压铸不同，其液态金属是自下而上缓慢、平稳充型的，并保持在高压力下凝固。

从工艺方法方面，挤压铸造主要分两大类：①直接挤压铸造，简称直接挤铸，包括直接冲头挤铸、柱塞挤铸等，即液态金属在压力推动下充填由冲头与凹型组成的型腔中，且挤压冲头直接挤压在铸件上（见图9-1）。

②间接挤压铸造，简称间接挤铸，包括上压式和下顶式间接挤铸等，即液态金属在压力推动下，充填已闭合锁型的型腔中，挤压压冲头通过内浇道将压力传递到铸件上（见图9-2)。

图9-1典型直接挤压铸造工艺程序示意图a）铸型准备b）浇注c）合挤压压d）开型，取出铸件按挤压铸型的分（合）型方向的不同，挤压铸造也可分为立式挤铸（水平分型，如图9-1所示）和卧式挤铸（垂直分型，如图9-2所示)两大类。

但不论是何种类型，为创造良好的排气条件，挤压冲头对液态金属的挤压力，大都是垂直方向（由上向下或自下而上)施加的。

图9- 2典型间接挤压铸造（下顶式）工艺程序示意图a）铸型准备后浇注 b）合型，挤压料筒摆正e）挤压头和挤压料筒上升 d）挤压头上升挤压挤压铸造的工艺过程一般分为下列步骤（见图9-1，图9-2）。

（1）铸型准备包括对铸型、挤压料简及挤压冲头的清理和喷涂，并将其回复到准备位置上。

（2）浇注将液态（或半固态）金属注入凹型或料筒中。

（3）合型合型并锁型，将料筒、冲头进入待挤压位置。

（4）挤压用挤压冲头将液态（半固态）金属推人型腔，并继续保压直至其完全凝固。

（5）开型推出铸件。

挤压铸造一般在专用挤压铸造机（简称挤铸机）上进行。

但国内外也不少是选普通液压机代用，后者设备投资少，也可行，但生产效率低并会影响产品质量。

压缩机生产工艺流程
压缩机是一种将气体进行压缩的设备，广泛应用于空调、冰箱、汽车空调等领域。

它的生产工艺流程主要包括铸造、加工、组装和测试等几个主要环节。

首先是铸造环节。

压缩机主要由铸铁或铝合金材料制成。

在铸造过程中，首先需要制作铸模，然后将铸模放入铸造机器中，加热到一定温度。

在恰当的温度下，将液态金属倒入铸模中，待金属凝固后，取出铸模，完成铸造过程。

接下来是加工环节。

在加工环节中，要对铸造出来的零部件进行修磨、切割、钻孔、铣削等工艺处理。

这些加工操作是根据设计图纸上的要求进行的，以保证零部件的尺寸和形状符合规定。

然后是组装环节。

在组装环节中，将已经加工好的零部件按照一定的顺序进行组装。

首先，将各个部件按照图纸上的要求进行预装，然后逐步进行正式的组装。

组装过程中需要特别注意零部件之间的配合度和装配顺序，以确保压缩机的正常工作。

最后是测试环节。

在测试环节中，对组装好的压缩机进行各种性能和功能的测试。

包括压力测试、噪音测试、震动测试等。

通过测试，检测压缩机是否达到设计要求，并及时发现并解决可能存在的问题。

整个生产工艺流程中还包括材料采购、热处理、表面处理、包装等环节。

材料采购是保证生产的原材料质量的重要环节，热
处理是对零部件进行硬度调节的过程，表面处理是为了防止零部件表面氧化和腐蚀，包装是为了保护压缩机在运输和储存过程中的安全和完整。

以上就是压缩机生产工艺流程的简要介绍。

随着科技的不断进步，压缩机的生产工艺也在不断改进和创新，以提高生产效率和产品质量。
