汇编语法大全汇编语言是一种底层的计算机语言,可以用来编写应用程序、驱动程序和嵌入式系统等。
其语法简洁、效率高,但也较为复杂。
下面是汇编语法大全,希望对大家能有所帮助。
1. 注释语句注释语句是程序员为了方便自己和他人阅读代码而添加的语句。
汇编语言中,使用分号(;)表示注释语句,写在行尾。
示例:mov ax, bx ;将bx寄存器的值赋给ax寄存器2. 标号语句标号语句用来表示程序中的一个位置,在汇编程序中可以用它来实现跳转、条件执行等功能。
标号语句必须在第一行,以字母开头,由数字、字母和下划线组成,长度不超过32个字符。
3. 数据定义语句数据定义语句用来为变量、常量分配存储空间,可以为它们指定初值。
汇编语言中,数据定义语句有三种形式:db、dw、dd。
db:定义一个字节(8位)长度的数据,可以用来存储字符、布尔型变量等。
data1 db 'A' ;定义一个字符型变量,初值为'A'4. 操作数表示操作数即指令中被操作的对象,可以是通用寄存器、内存单元、立即数等。
汇编指令中,操作数的表示方法主要有以下几种:寄存器表示法:使用寄存器的名称表示操作数,如AL、AX、DX等。
立即数表示法:表示一个常量数值,用于参与运算或存储到内存中,如100、0AH等。
内存变量表示法:使用内存变量的地址表示操作数,如[2000H]、[BX]等。
mov al, 02h ;将立即数02h赋给AL寄存器mov byte ptr ds:[bx], al ;将AL寄存器的值存储到2000h地址所指向的内存单元中5. 寻址方式汇编语言中,寻址方式用于表示操作数在内存中的地址。
汇编语言提供了多种寻址方式,例如寄存器间接寻址、基址变址寻址、相对寻址等。
寄存器间接寻址寄存器间接寻址是指操作数的地址存储在一个寄存器中。
例如,[BX]表示将BX寄存器中的值作为地址,访问该地址存储的数据。
基址变址寻址相对寻址相对寻址是指让程序计算出偏移量以便于寻址,这种寻址方式用于程序中的跳转指令。
汇编语⾔--操作数的寻址⽅式(三)三、操作数的寻址⽅式操作数是指令或程序的主要处理对象。
如果某条指令或某个程序不处理任何操作数,那么,该指令或程序不可能有数据处理功能。
在CPU的指令系统中,除NOP(空操作指令)、HLT(停机指令)等少数指令之外,⼤量的指令在执⾏过程中都会涉及到操作数。
所以,在指令中如何表达操作数或操作数所在位置就是正确运⽤汇编指令的⼀个重要因素。
在指令中,指定操作数或操作数存放位置的⽅法称为寻址⽅式。
操作数的各种寻址⽅式是⽤汇编语⾔进⾏程序设计的基础,也是本课程学习的重点之⼀。
微机系统有七种基本的寻址⽅式:⽴即寻址⽅式、寄存器寻址⽅式、直接寻址⽅式、寄存器间接寻址⽅式、寄存器相对寻址⽅式、基址加变址寻址⽅式、相对基址加变址寻址⽅式等。
其中,后五种寻址⽅式是确定内存单元有效地址的五种不同的计算⽅法,⽤它们可⽅便地实现对数组元素的访问。
另外,在32位微机系统中,为了扩⼤对存储单元的寻址能⼒,增加了⼀种新的寻址⽅式——32位地址的寻址⽅式。
为了表达⽅便,我们⽤符号“(X)”表⽰X的值,如:(AX)表⽰寄存器AX的值。
1、⽴即寻址⽅式操作数作为指令的⼀部分⽽直接写在指令中,这种操作数称为⽴即数,这种寻址⽅式也就称为⽴即数寻址⽅式。
⽴即数可以是8位、16位或32位,该数值紧跟在操作码之后。
如果⽴即数为16位或32位,那么,它将按“⾼⾼低低”的原则进⾏存储。
例如:MOV AH, 80H ADD AX, 1234H MOV ECX, 123456HMOV B1, 12H MOV W1, 3456H ADD D1, 32123456H其中:B1、W1和D1分别是字节、字和双字单元。
以上指令中的第⼆操作数都是⽴即数,在汇编语⾔中,规定:⽴即数不能作为指令中的第⼆操作数。
该规定与⾼级语⾔中“赋值语句的左边不能是常量”的规定相⼀致。
⽴即数寻址⽅式通常⽤于对通⽤寄存器或内存单元赋初值。
图3.1是指令“MOV AX, 4576H”存储形式和执⾏⽰意图。

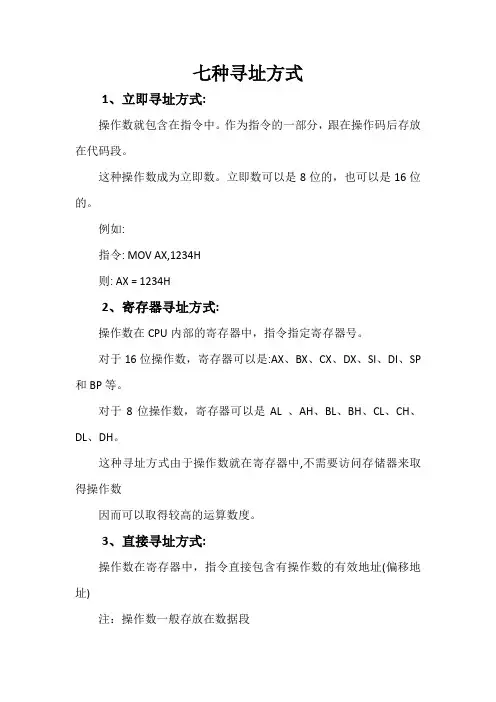

七种寻址方式1、立即寻址方式:操作数就包含在指令中。
作为指令的一部分,跟在操作码后存放在代码段。
这种操作数成为立即数。
立即数可以是8位的,也可以是16位的。
例如:指令: MOV AX,1234H则: AX = 1234H2、寄存器寻址方式:操作数在CPU内部的寄存器中,指令指定寄存器号。
对于16位操作数,寄存器可以是:AX、BX、CX、DX、SI、DI、SP 和BP等。
对于8位操作数,寄存器可以是AL 、AH、BL、BH、CL、CH、DL、DH。
这种寻址方式由于操作数就在寄存器中,不需要访问存储器来取得操作数因而可以取得较高的运算数度。
3、直接寻址方式:操作数在寄存器中,指令直接包含有操作数的有效地址(偏移地址)注:操作数一般存放在数据段所以操作数的地址由DS加上指令中直接给出的16位偏移得到。
如果采用段超越前缀,则操作数也可含在数据段外的其他段中。
例如:MOV AX,[8054]如(DS) = 2000H,则执行结果为(AX) = 3050H(物理地址=20000+8054=28054H)28054H里的内容为3050H在汇编语言指令中,可以用符号地址代替数值地址如:MOV AX,VALUE此时VALUE为存放操作数单元的符号地址。
如写成:MOV AX,[VALUE]也是可以的,两者是等效的。
如VALUE在附加段中,则应指定段超越前缀如下:MOV AX,ES:VALUE 或MOV AX,ES:[VALUE]4、寄存器间接寻址方式:操作数在寄存器中,操作数有效地址在SI、DI、BX、BP这四个寄存器之一中。
在一般情况下,如果有效地址在SI、DI和BX中,则以DS段寄存器中的内容为段值。
如果有效地址在BP中,则以SS段寄存器中的内容为段值例如:MOV AX,[SI]如果(DS) = 5000H (SI) = 1234H则物理地址= 50000 + 1234 = 51234H51234H地址中的内容为:6789H执行该指令后,(AX) = 6789H5、寄存器相对寻址方式:操作数在存储器中,操作数的有效地址是一个基址寄存器(BX、BP)或变址寄存器(SI、DI)的内容加上指令中给定的8位或16位位移量之和BX 8位位移量EA(有效地址) = BP +SI 16位位移量DI在一般情况下,如果SI、DI、或BX中的内容作为有效地址的一部分,那么引用的段寄存器是DS;如果BP中的内容作为有效地址的一部分,那么引用的段寄存器是SS。
在汇编语言中,寻址方式指的是指令如何访问内存中的操作数或数据。
不同的处理器体系结构支持不同的寻址方式。
以下是一些常见的寻址方式:立即寻址(Immediate Addressing):操作数直接包含在指令中。
例如:MOV AX, 5 ; 将寄存器AX 设置为立即数5寄存器寻址(Register Addressing):操作数位于寄存器中。
例如:MOV AX, BX ; 将寄存器BX 的值移动到寄存器AX直接寻址(Direct Addressing):操作数的地址直接指定在指令中。
例如:MOV AX, [1234] ; 将内存地址1234 处的数据移动到寄存器AX寄存器间接寻址(Register Indirect Addressing):指令中包含一个寄存器,该寄存器包含操作数的地址。
例如:MOV AX, [BX] ; 将寄存器BX 中存储的地址处的数据移动到寄存器AX基址寻址(Base Addressing):使用基址寄存器加上一个偏移量来计算内存地址。
例如:MOV AX, [BX + 10] ; 将寄存器BX 加上偏移量10 后的地址处的数据移动到寄存器AX相对寻址(Relative Addressing):操作数的地址是相对于当前指令位置的偏移量。
例如:JMP label_name ; 无条件跳转到标签label_name 处变址寻址(Indexed Addressing):使用一个寄存器的值作为基址,另一个寄存器的值作为偏移量。
例如:MOV AX, [SI + DI] ; 将寄存器SI 和DI 中的值相加,然后将结果作为地址处的数据移动到寄存器AX相对基址寻址(Relative Base Addressing):使用基址寄存器和相对偏移量的组合。
例如:MOV AX, [BX + 10] ; 将寄存器BX 加上偏移量10 后的地址处的数据移动到寄存器AX这只是一些基本的寻址方式,具体的汇编语言和处理器架构可能会有其他特定的寻址方式。
寻址⽅式和指令系统《微机原理》复习思考题第3章 8086的寻址⽅式和指令系统3.1 8086汇编语⾔指令的寻址⽅式有哪⼏类?⽤哪⼀种寻址⽅式的指令执⾏速度最快?3.2 直接寻址⽅式中,⼀般只指出操作数的偏移地址,那么,段地址如何确定?如果要⽤某个段寄存器指出段地址,指令中应如何表⽰?3.3 在寄存器间接寻址⽅式中,如果指令中没有具体指明段寄存器,那么,段地址如何确定?3.4 ⽤寄存器间接寻址⽅式时,BX,BP,SI,DI分别针对什么情况来使⽤?这四个寄存器组合间接寻址时,地址是怎样计算的?举例进⾏说明。
3.5 设DS=2100H,SS=5200H,BX=1400H,BP=6200H,说明下⾯两条指令所进⾏的具体操作:MOV BYTE PTR [BP], 2000MOV WORD PTR [BX], 20003.6 使⽤堆栈操作指令时要注意什么问题?传送指令和交换指令在涉及内容操作数时分别要注意什么问题?3.7 下⾯这些指令中哪些是正确的?哪些是错误的?如果是错误的,请说明原因。
XCHG CS, AXMOV [BX], [1000]XCHG BX, IPPUSH CSPOP CSIN BX, DXMOV BYTE[BX], 1000MOV CS, [1000]3.8 8086系统中,当对SS和SP寄存器的值进⾏修改时,有什么特殊规定?这样做的原因是什么?[解答] 凡是遇到给SS寄存器赋值的传送指令时,系统会⾃动禁⽌外部中断,等到本条指令和下条指令执⾏之后,⼜⾃动恢复对SS寄存器赋值前的中断开放情况。
这样做是为了允许程序员连续⽤两条指令分别对SS和SP寄存器赋值,同时⼜防⽌堆栈空间变动过程中出现中断。
3.9 以下是格雷码的编码表0——0000 1——0001 2——0011 3——0010 4——01105——0111 6——0101 7——0100 8——1100 9——1101请⽤换码指令和其他指令设计⼀个程序段,实现格雷码往ASCII的转换。

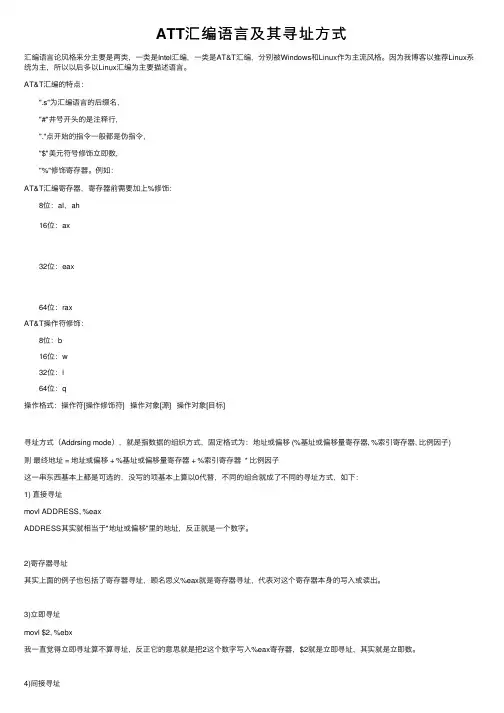

ATT汇编语⾔及其寻址⽅式汇编语⾔论风格来分主要是两类,⼀类是Intel汇编,⼀类是AT&T汇编,分别被Windows和Linux作为主流风格。
因为我博客以推荐Linux系统为主,所以以后多以Linux汇编为主要描述语⾔。
AT&T汇编的特点: ".s"为汇编语⾔的后缀名, "#"井号开头的是注释⾏, "."点开始的指令⼀般都是伪指令, "$"美元符号修饰⽴即数, "%"修饰寄存器。
例如:AT&T汇编寄存器,寄存器前需要加上%修饰: 8位:al,ah 16位:ax 32位:eax 64位:raxAT&T操作符修饰: 8位:b 16位:w 32位:l 64位:q操作格式:操作符[操作修饰符] 操作对象[源] 操作对象[⽬标]寻址⽅式(Addrsing mode),就是指数据的组织⽅式,固定格式为:地址或偏移 (%基址或偏移量寄存器, %索引寄存器, ⽐例因⼦)则最终地址 = 地址或偏移 + %基址或偏移量寄存器 + %索引寄存器 * ⽐例因⼦这⼀串东西基本上都是可选的,没写的项基本上算以0代替,不同的组合就成了不同的寻址⽅式,如下:1) 直接寻址movl ADDRESS, %eaxADDRESS其实就相当于"地址或偏移"⾥的地址,反正就是⼀个数字。
2)寄存器寻址其实上⾯的例⼦也包括了寄存器寻址,顾名思义%eax就是寄存器寻址,代表对这个寄存器本⾝的写⼊或读出。
3)⽴即寻址movl $2, %ebx我⼀直觉得⽴即寻址算不算寻址,反正它的意思就是把2这个数字写⼊%eax寄存器,$2就是⽴即寻址,其实就是⽴即数。
4)间接寻址movl (%eax), %ebx(%eax)就是间接寻址了,意思就是访问eax寄存器⾥的数值所代表的地址。
相当于通⽤公式⾥的%基址或偏移量寄存器。
第一讲第三章 指令系统--寻址方式回顾: 8086/8088的内部结构和寄放器,地址分段的概念,8086/8088的工作进程。
重点和纲要:指令系统--寻址方式。
有关寻址的概念;6种大体的寻址方式及有效地址的计算。
教学方法、实施步骤时间分配 教学手段 回 顾 5”×2 板书 计算机 投影仪 多媒体课件等讲 授 40” ×2 提 问 3” ×2 小 结2” ×2教学内容:8086/8088寻址方式操作码 操作数 …… 操作数运算机中的指令由操作码字段和操作数字段组成。
操作码:指运算机所要执行的操作,或称为指出操作类型,是一种助记符。
操作数:指在指令执行操作的进程中所需要的操作数。
该字段除能够是操作数本身外,也能够是操作数地址或是地址的一部份,还能够是指向操作数地址的指针或其它有关操作数的信息。
寻址方式就是指令顶用于说明操作数所在地址的方式,或说是寻觅操作数有效地址的方式。
8086/8088的大体寻址方式有六种。
1.当即寻址所提供的操作数直接包括在指令中。
它紧跟在操作码的后面,与操作码一路放在代码段区域中。
如图所示。
例如:MOV AX,3000H当即数能够是8位的,也能够是16位的。
若是16位的,则存储时低位在前,高位在后。
当即寻址主要用来给寄放器或存储器赋初值。
2.直接寻址操作数地址的16位偏移量直接包括在指令中。
它与操作码—起寄存在代码段区域,操作数一般在数据段区域中,它的地址为数据段寄放器DS加上这16位地址偏移量。
如图2-2所示。
例如:MOV AX,DS:[2000H];图2-2(对DS来讲能够省略成MOV AX,[2000H],系统默以为数据段)这种寻址方式是以数据段的地址为基础,可在多达64KB的范围内寻觅操作数。
8086/8088中允许段超越,即还允许操作数在以代码段、堆栈段或附加段为基准的区域中。
现在只要在指令中指明是段超越的,则16位地址偏移量能够与CS或SS或ES相加,作为操作数的地址。
浅析汇编语言中寻址方式的区别浅析汇编语言中寻址方式的区别浅析汇编语言中寻址方式的区别王传俊寻址方式是汇编语言中的一个重要内容,是学习编程的基础,同时也是该门课程的一个学习难点。
本文通过以Inte18086CPU为例,使用分析比较的方法阐述了各寻址方式间的区别。
汇编语言寻址方式有效地址物理地址在计算机应用技术的发展过程中,汇编语言是一座连接软件和硬件的桥梁,也是计算机能够提供给用户最快而又最有效的语言。
汇编语言不同于用O,1数字表示的机器语言,它是用人们熟悉的英文缩写字符表示相应的操作码,用符号或数值表示地址和操作数。
因此,汇编语言为程序的编写、阅读和修改提供了方便。
但由于汇编语言仍是一种面向机器的语言,所以在进行程序设计时必须考虑到机器的指令系统、寻址方式及存储设备的设置和功能,而熟悉并灵活地应用机器所采用的各种寻址方式,是运用汇编语言进行程序设计的根本。
而一个指令系统具有哪几种寻址方式,是否为编写程序提供方便,是指令系统设计的关键,同时也是初学者学习汇编语言的难点。
在教学过程中,通常选用Inte18086CPU的PC机为基础机型来组织教学。
Inte18086提供了九类寻址方式,它们分别是立即寻址、寄存器寻址、寄存器间接寻址、直接寻址、变址寻址、基址变址寻址、串寻址、端口寻址和隐含寻址。
由于Inte18086中的寻址方式有相似之处,极易混淆。
在教学过程中,应使学生抓住各种寻址方式的特点,找出它们之间的区别和联系,从而形成正确的概念。
什么是寻址方式呢?这是首先要明确的概念。
一个指令是由操作码和操作数两部分组成的。
操作数在存储器中存放的位置,称为操作数地址。
获得操作数地址的方式,就称为操作数地址的寻址方式,简称寻址方式。
在寻址过程中,操作数的存放位置决定着寻址的方式。
在汇编语言的学习过程中,区分“存放位置”是理解寻址方式的’前提。
因此,在学习之前应使学生理解寄存器和存储器的不同。
寄存器位于CPU内部,它的存取速度比存储器要快得多。
汇编语⾔-寻址⽅式-地址和数据相关的寻址⽅式数据相关的寻址⽅式1 ⽴即寻址⽅式直接使⽤⽴即数来处理mov al,5mov ax,3064H2 寄存器寻址⽅式操作数在寄存器中,直接使⽤寄存器赋值来读取内部的操作数。
另外的⽅式的简介:在8086中把操作数的偏移地址称为有效地址,以下的操作都是取得有效地址(EA)的不同途径。
有效地址可以由以下四种成分:位移量(displacement):存放的是⼀个地址。
基址(base):基址部分,通常⽤来指数据段中数据或字符串的⾸地址变址(index):存放在变址寄存器中的内容。
通常⽤来访问数组中的某个元素或字符串的某个字符。
⽐例因⼦(scale factor):是386新增加的寻址⽅式的术语,值可为1,2,4,8在寻址中,可⽤变址寄存器内容乘以⽐例因⼦来取得变址值。
有效地址的计算公式可⽤由以下来处理:EA = 基址 + (变址 X ⽐例因⼦) + 位移量除了⽐例因⼦固定,其它三个都可以有正负。
四种成分16位寻址32位寻址位移量0,8,16位0,8,32位基址寄存器BX,BP任何32位通⽤寄存器变址寄存器SI,DI除ESP外的32位通⽤寄存器⽐例因⼦⽆1,2,4,8表格⼀默认段选择规则访存类型所⽤段及段寄存器却省选择规则指令代码段 CS寄存器⽤于取指堆栈堆栈段 SS寄存器所有的堆栈的进栈和出栈,任何⽤ESP或EBP作为基址寄存器的访问局部数据数据段 DS寄存器除相对于堆栈以及串处理指令的⽬的以外的所有数据访问⽬的串附加数据段 ES寄存器串处理指令的⽬的串表格⼆3 直接寻址⽅式操作数的有效地址只包含位移量这⼀种成分。
值就在代码段中指令的操作码之后。
也就是位移量就是操作数的有效地址。
;假设(ds) = 3050Hmov ax,[0000] ;就是把内存在3050:0000内存的数据传送到ax中也可以⽤符号地址代替数值地址⽐如mov ax,[VALUE];就是把value的3050:value将value替换为数据跟上⼀样也可以⽤指定段寄存器来作为段地址也是可以的。
