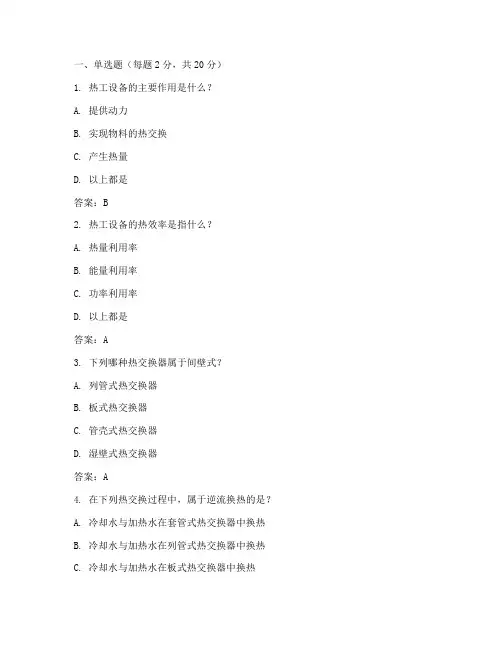

一、单选题（每题2分，共20分）1. 热工设备的主要作用是什么？A. 提供动力B. 实现物料的热交换C. 产生热量D. 以上都是答案：B2. 热工设备的热效率是指什么？A. 热量利用率B. 能量利用率C. 功率利用率D. 以上都是答案：A3. 下列哪种热交换器属于间壁式？A. 列管式热交换器B. 板式热交换器C. 管壳式热交换器D. 湿壁式热交换器答案：A4. 在下列热交换过程中，属于逆流换热的是？A. 冷却水与加热水在套管式热交换器中换热B. 冷却水与加热水在列管式热交换器中换热C. 冷却水与加热水在板式热交换器中换热D. 冷却水与加热水在壳管式热交换器中换热答案：A5. 热工设备中，下列哪种泵属于离心泵？A. 柱塞泵B. 齿轮泵C. 离心泵D. 活塞泵答案：C6. 热工设备中，下列哪种阀门属于调节阀？A. 阀门B. 阀门C. 阀门D. 阀门答案：C7. 热工设备中，下列哪种传感器属于温度传感器？A. 压力传感器B. 流量传感器C. 温度传感器D. 位移传感器答案：C8. 热工设备中，下列哪种设备属于燃烧设备？A. 离心泵B. 热交换器C. 燃烧器D. 冷却塔答案：C9. 热工设备中，下列哪种设备属于风机？A. 离心泵B. 热交换器C. 风机D. 冷却塔答案：C10. 热工设备中，下列哪种设备属于泵？A. 离心泵B. 热交换器C. 风机D. 冷却塔答案：A二、多选题（每题3分，共30分）1. 热工设备的主要性能指标有哪些？A. 热效率B. 传热系数C. 压力损失D. 流量E. 温度答案：ABCDE2. 热交换器按结构形式可分为哪些类型？A. 列管式B. 板式C. 壳管式D. 湿壁式E. 管壳式答案：ABCE3. 热工设备中的燃烧设备有哪些？A. 燃烧器B. 烟囱C. 烟道D. 灰斗E. 风机答案：ACD4. 热工设备中的泵有哪些类型？A. 离心泵B. 柱塞泵C. 齿轮泵D. 活塞泵E. 混流泵答案：ABCD5. 热工设备中的传感器有哪些类型？A. 温度传感器B. 压力传感器C. 流量传感器D. 位移传感器E. 力传感器答案：ABCD三、判断题（每题2分，共20分）1. 热工设备的热效率越高，能源消耗越低。
电厂热工考试题及答案一、单选题（每题2分，共20分）1. 电厂中锅炉的主要功能是什么？A. 产生蒸汽B. 产生电力C. 冷却设备D. 储存能源答案：A2. 热力循环中，哪个过程是等温过程？A. 等压过程B. 等容过程C. 等熵过程D. 等温过程答案：D3. 在电厂中，汽轮机的作用是什么？A. 产生蒸汽B. 转换热能为机械能C. 冷却设备D. 储存能源答案：B4. 电厂中，哪种类型的锅炉效率最高？A. 链条炉B. 循环流化床锅炉C. 煤粉炉D. 水平炉答案：C5. 电厂中，哪种燃料的燃烧效率最高？A. 煤B. 天然气C. 石油D. 生物质答案：B6. 电厂中，哪种热交换器用于冷却蒸汽？A. 热交换器B. 冷凝器C. 蒸发器D. 预热器答案：B7. 电厂中，哪种设备用于提高蒸汽压力？A. 增压器B. 压缩机C. 膨胀机D. 汽轮机答案：A8. 电厂中，哪种设备用于测量蒸汽流量？A. 压力表B. 温度计C. 流量计D. 电表答案：C9. 电厂中，哪种设备用于减少噪音？A. 消声器B. 过滤器C. 减震器D. 冷却器答案：A10. 电厂中，哪种设备用于减少排放？A. 除尘器B. 过滤器C. 减震器D. 冷却器答案：A二、多选题（每题3分，共15分）1. 电厂中，哪些因素会影响锅炉效率？A. 燃料类型B. 燃烧效率C. 热交换效率D. 操作人员技能答案：ABCD2. 电厂中，哪些设备属于热力系统的一部分？A. 锅炉B. 汽轮机C. 发电机D. 冷却塔答案：ABC3. 电厂中，哪些因素会影响汽轮机的效率？A. 蒸汽温度B. 蒸汽压力C. 蒸汽流量D. 汽轮机设计答案：ABCD4. 电厂中，哪些设备用于提高能源利用率？A. 预热器B. 再热器C. 冷凝器D. 除尘器答案：ABC5. 电厂中，哪些因素会影响电厂的安全性？A. 设备维护B. 操作规程C. 员工培训D. 应急预案答案：ABCD三、判断题（每题2分，共10分）1. 电厂中的汽轮机是将机械能转换为热能的设备。

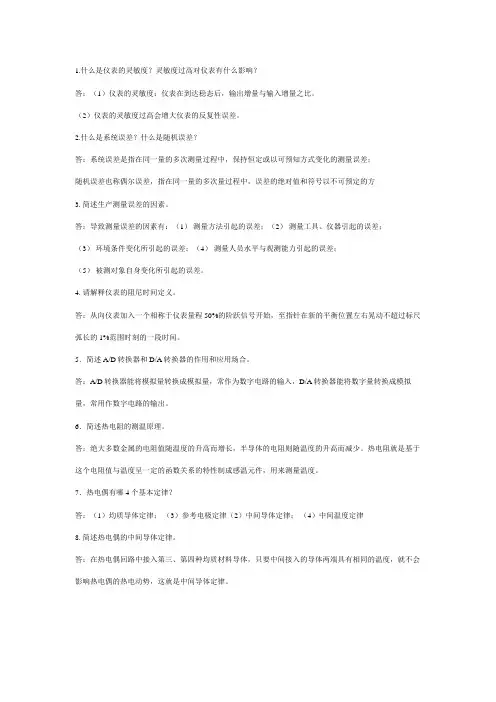

1.什么是仪表的灵敏度？灵敏度过高对仪表有什么影响？答：（1）仪表的灵敏度：仪表在到达稳态后，输出增量与输入增量之比。
（2）仪表的灵敏度过高会增大仪表的反复性误差。
2.什么是系统误差？什么是随机误差？答：系统误差是指在同一量的多次测量过程中，保持恒定或以可预知方式变化的测量误差；随机误差也称偶尔误差，指在同一量的多次量过程中，误差的绝对值和符号以不可预定的方3. 简述生产测量误差的因素。
答：导致测量误差的因素有：（1）测量方法引起的误差；（2）测量工具、仪器引起的误差；（3）环境条件变化所引起的误差；（4）测量人员水平与观测能力引起的误差；（5）被测对象自身变化所引起的误差。
4. 请解释仪表的阻尼时间定义。
答：从向仪表加入一个相称于仪表量程50%的阶跃信号开始，至指针在新的平衡位置左右晃动不超过标尺弧长的1%范围时刻的一段时间。
5．简述A/D转换器和D/A转换器的作用和应用场合。
答：A/D转换器能将模拟量转换成模拟量，常作为数字电路的输入，D/A转换器能将数字量转换成模拟量，常用作数字电路的输出。
6．简述热电阻的测温原理。
答：绝大多数金属的电阻值随温度的升高而增长，半导体的电阻则随温度的升高而减少。
热电阻就是基于这个电阻值与温度呈一定的函数关系的特性制成感温元件，用来测量温度。
7．热电偶有哪4个基本定律？答：（1）均质导体定律；（3）参考电极定律（2）中间导体定律；（4）中间温度定律8. 简述热电偶的中间导体定律。
答：在热电偶回路中接入第三、第四种均质材料导体，只要中间接入的导体两端具有相同的温度，就不会影响热电偶的热电动势，这就是中间导体定律。
9. 热电偶产生热电势的条件是什么？答：热电偶产生热电势的条件是：（1）必须有两种性质不同且符合一定规定的导体或半导体材料组成；（2）热电偶测量端和参比端之间必须有温差。
10. 测振传感器根据基测量原理的不同可以分为哪两种？分别有哪些形式？答：根据测振传感器的原理不同可以分为接触式和非接触式两类。
热工试题及答案一、判断题（每题1分，共20分）：1、热导率是指单位厚度的物体具有单位温度差时，在它的单位面积上每单位时间的导热量。
它表示材料导热能力的大小。
（）2、对流换热表面传热系数是指单位面积上，当流体同壁之间为单位温差，在单位时间内所能传递的热量，它的大小表达了该对流换热过程的强弱。
（）3、热量从壁一侧的低温流体通过壁传给另一侧的高温流体的过程，称为传热过程。
（）4、单位面积上所传递的热量，称为热流密度。
（）6、肋片效率定义为在肋片表面平均tm下，肋片的实际散热量φ与假定整个肋片表面都处在肋基温度to时的理想散热量φ0的比值。
（）7、物体的反射率ρ表示投射的总能量中被吸收的能量所占的份额。
（） 9、实际物体的辐射力与黑体的辐射力之比，称为该物体的黑度。
（） 10、角系数表示表面发射出的辐射能中直接被另一表面所吸收的辐射能的份额。
（） 11、同一时刻，温度场中所有温度的点连接所构成的面叫做等温面。
（） 12、两个不同温度的等温面或两条不同温度的等温线绝不会彼此相交。
（） 13、温度场随时间变化的导热过程叫做稳态导热。
（） 14、彼此相似的现象，它们的同名相似准则必定相等。
（） 16、凡波长在0.38～0.76μm范围内的电磁波属可见光。
（） 17、如果物体能全部吸收外来射线，即α=1,则这种物体被定义为白体。
（） 18、单位时间内，物体向半球空间所发射全波长的总能量称为辐射力。
（） 19、温度场是指空间所有各点温度的总称。
（） 20、用单位体积单位时间内所发出的热量(W/m)表示内热源的强度。
（）二、填空题（每空1分，共10分）：1、一厚度为50mm的无限大平壁，其稳态温度分布为t=a+bx℃，式中a=200℃，b=-2000℃/m。
若平壁材料导热系数为45W/(m．k)，则平壁两侧表面处的热流密度为q│x＝0=＿＿＿＿W/m；q│x＝0.05=＿＿＿＿W/m。
2、一热电偶的热结点的体积为V，表面积为A，材料的比热容为c，密度为ρ，热电偶与流体之间换热的表面传热系数为h时，热电偶的时间常数τ=＿＿＿＿＿＿＿＿。
4、什么是气体的状态参数?答：气体的状态参数分为基本状态参数和一般状态参数。
基本状态参数：温度、压力和比容，可通过仪表直接测量；一般的状态参数还有焓、熵、内能等。
这些表明气体状态特征的物理量，称为气体状态参数。
5、什么叫等温过程？答：工质在温度不变的条件下进行的热力过程称为等温过程，如给水在锅炉内的汽化过程。
6、什么叫等压过程?答：工质在保持压力不变的情况下进行的热力过程称等压过程。
如给水在锅炉内的加热、汽化、过热等过程。
7、什么叫等容过程？答：工质在保持容积不变的情况下进行的热力过程称等容过程。
8、什么叫绝热过程?答：工质与外界没有热交换的热力过程称绝热过程。
如蒸汽在汽轮机内膨胀作功的过程。
9、什么是能量转换和能量守恒定律?答：能的形式有多种，各种形式的能可以相互转换，如电能转换为光能和热能，机械能转变为电能，电能又能转变为机械能等，以上是能量的转换。
能量既不能创造，也不能消灭，但它可以从一种形式转变为只一种形式。
这就是能量守恒定律。
10、水蒸气的形成分哪几个阶段?答：水蒸气的形成过程分为3个阶段：（1）水的等压预热过程，即水从任意温度加热到饱和状态，所加的热量叫液体热或预热；（2）饱和水的等压等温汽化过程，即从饱和水加热到干饱和蒸汽，所加的热量叫汽化热；（3）干饱和蒸汽的等压过热过程，即从干饱和蒸汽加热到任意温度的过程蒸汽，所加的热叫做过热。
11、什么是汽化现象，什么是凝结现象?答：物质从液态转变为汽态的过程叫汽化。
汽化方式有两种：蒸发、沸腾。
物质从汽态变成液态的现象叫凝结。
在一定的压力下，液体的沸点也就是蒸汽的凝结温度。
凝结与汽化是两个相反的热力过程。
12、什么是热膨胀？什么是热膨胀系数？答：大多数物质在外压不变的情况下，受热后体积随温度的升高而增大的现象，称物体的热膨胀。
不同的物质，在温升相同的情况下的膨胀值是不一样的，其中气体最大，液体次之，固体最小。
物体温度上升1度所引起的体积增大值与其0度时的体积之比值，称膨胀系数。
姓名:装订线热控作业组长及高级检修工竞聘试题一、填空题：(每空1分,共50分)1、主要参数仪表、自动调节系统、热控保护系统应随主设备准确可靠地投入运行，未经总工程师批准不得退出。
主要保护装置若发生故障必须开具保护投停单经总工程师批准后迅速处理.主保护装置因故障被迫退出运行的，必须采取相应的安全措施,并在 8 小时内恢复。
否则应立即停机、停炉处理.2、火电机组遇临修或调停等停机机会，距上一次保护传动试验时间超过 1 月，则机组启动前进行热工主要保护系统的传动试验.无论何种原因机组停运时间超过 7 天，机组启动前进行热工主要保护系统传动试验。
3、三讲一落实归纳为“讲任务、讲风险、讲措施、抓落实。
班组“三讲一落实”活动基本流程分为班前准备、班前会、讲解前学习、作业准备、过程控制、作业后总结、班后会、安全日活动。
4两票归纳为操作票、工作票、三制归纳为交接班制、设备巡回检查制、设备定期轮换和试验制 .5气动执行机构的三断式自锁保护是指断气、断信号、断电。
6、热电偶的热电势是热电偶两端温差的函数，是非线性的；在不同温域内，温差相等,热电势不相等.姓名：装订线7、差压式流量测量系统由平衡容器、连接管路、变送器三部分组成。
水位—差压转换装置又称平衡容器，差压计的正压头由平衡容器的水位维持不变,负压头则随被测介质压力变化而变化。
8、仪表的质量指标有精确度等级、回程误差、灵敏度示值稳定性、动态特性等。
9.三期温度ASI模件接地螺丝利用电容的充放电作用，使负载两端的电压变得比较平缓，使输出电压的平均值即直流成分增加，从而达到滤波作用。
10、“水位计、水位平衡容器或变送器与汽包联接的取样管，一般应至少有的斜度，对于就地联通管式水位计(即玻璃板式、电接点式)，汽侧取样管为取样孔侧高，水侧取样管为取样孔侧低。
对于差压式水位计，汽侧取样管为取样孔侧低，水侧取样管为取样孔侧高。
11、对屏蔽导线(或屏蔽电缆）的屏蔽层接地要求：屏蔽层应接地，另一端悬空，接地处可设在电子装置处或检测元件处，视具体抗干扰效果而定。

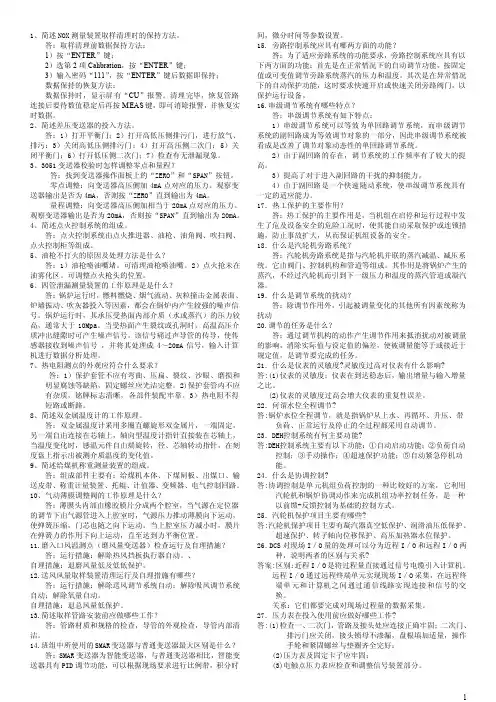

1、简述NOX测量装置取样清理时的保持方法。
答：取样清理前数据保持方法：1）按“ENTER”键；2）选第2项Calibration，按“ENTER”键；3）输入密码“111”，按“ENTER”键后数据即保持；数据保持的恢复方法：数据保持时，显示屏有“CU”报警。
清理完毕，恢复管路连接后要待数值稳定后再按MEAS键，即可消除报警，并恢复实时数据。
2、简述差压变送器的投入方法。
答：1）打开平衡门；2）打开高低压侧排污门，进行放气、排污；3）关闭高低压侧排污门；4）打开高压侧二次门；5）关闭平衡门；6）打开低压侧二次门；7）检查有无泄漏现象。
3、3051变送器校验时怎样调整零点和量程？答：找到变送器操作面板上的“ZERO”和“SPAN”按钮。
零点调整：向变送器高压侧加4mA点对应的压力。
观察变送器输出是否为4mA，否则按“ZERO”直到输出为4mA。
量程调整：向变送器高压侧加相当于20mA点对应的压力。
观察变送器输出是否为20mA，否则按“SPAN”直到输出为20mA。
4、简述点火控制系统的组成。
答：点火控制系统由点火推进器、油枪、油角阀、吹扫阀、点火控制柜等组成。
5、油枪不打火的原因及处理方法是什么？答：1）油枪喷油嘴堵。
可清理油枪喷油嘴。
2）点火抢未在油雾化区。
可调整点火枪头的位置。
6、四管泄漏测量装置的工作原理是是什么？答：锅炉运行时，燃料燃烧、烟气流动、灰粒撞击金属表面、炉墙振动、吹灰器投入等因素，都会在锅炉内产生较强的噪声信号。
锅炉运行时，其承压受热面内部介质（水或蒸汽）的压力较高，通常大于10Mpa。
当受热面产生裂纹或孔洞时，高温高压介质冲出缝隙时可产生噪声信号。
该信号痛过声导管的传导，使传感器接收到噪声信号，并将其处理成4～20mA信号，输入计算机进行数据分析处理。
7、热电阻测点的外观应符合什么要求？答：1）保护套管不应有弯曲、压扁、裂纹、沙眼、磨损和明显腐蚀等缺陷，固定螺丝应光洁完整。
热工专业百日岗位大练兵技术技能知识竞答热工专业百日岗位大练兵技术技能知识考问竞答试题A卷1.正常运行时，新华DPU初始化，应怎样处理，检查什么？要点：拷贝组态或重起、复位DPU，检查风扇和以前的操作。
2.怎样在线处理故障DO卡件？要点：信号强制、短接，解除保护，更换同型号的DO卡后恢复。
3.怎样在线处理故障VCC卡件？要点：多阀方式，运行调整调门全关，确认型号、地址更换恢复。
4.调门LVDT脱落，怎样处理？要点：切功率回路，运行调整调门全关或全开，安装紧固恢复。
5.锅炉点火单角程控投退的过程是怎样的？要点：投：进油枪、点火枪开油阀 15秒退点火枪退：关油阀进点火枪、开吹扫阀 15秒退点火枪、30秒关吹扫阀退油枪6.DCS画面温度显示有偏差，应检查什么，怎样处理？要点：检查取样、接线，卡件以及组态量程。
7.差压变送器投退时操作过程是什么？要点：投：开负压门关平衡门开正压门退：关正压门开平衡门关负压门8.一般来说，给水自动投不上的原因有哪些？要点：检查水位信号、指令与反馈、卡件继电器、调节参数。
9.简述#3炉定排程控的过程。
要点：开总门#1下降管一次门、二次门定排30秒关#1下降管一次门、二次门依次开、关其它结束10.调控制有几种方式，分别说明调功和调压是如何实现的？要点：手动，机跟炉，炉跟机，机炉协调，说出由机或炉调功或压即可。
11.锅炉正常燃烧时，炉膛火焰工业电视监视不到火焰，应怎样处理？要点：检查摄像头，屏蔽线，电视，保护装置12.说明#3炉再热汽温的调节方法。
要点：粗调：汽交细调：喷水13.简述做汽机110%超速试验的方法步骤。
要点：未并网，钥匙置试验位，目标值3300rpm,升速14.DCS画面气动执行器操作不动，怎样处理？要点：检查有无闭锁信号，指令，接线，气源，位反。
15.#3炉MFT动作的条件有哪些？要点：双吸、引、排停，炉压高、低，汽包水位高、低，失去燃料，全炉膛灭火，冷却风压低，汽机联调MFT，手动MFT。
热工简答试题及答案一、简述热力学第一定律的内容。
答：热力学第一定律，也被称为能量守恒定律，表明在一个封闭系统中，能量既不能被创造也不能被消灭，只能从一种形式转化为另一种形式。
在热力学过程中，系统吸收的热量与对外做的功之和等于系统内能的增加量。
二、什么是比热容？请给出其单位。
答：比热容是指单位质量的物质在单位温度变化时吸收或放出的热量。
其单位是焦耳每千克摄氏度（J/(kg·℃)）。
三、解释什么是热机效率。
答：热机效率是指热机在将热能转换为机械能过程中，输出功率与输入功率之比的百分比。
它是衡量热机性能的一个重要参数。
四、请解释热传导、热对流和热辐射三种热传递方式。
答：热传导是指热量通过物质内部分子振动和碰撞传递的过程；热对流是指流体内部温度不同的部分之间通过流体运动传递热量的过程；热辐射是指物体通过电磁波传递热量的过程，不需要介质。
五、什么是绝热过程？在绝热过程中，系统内能的变化与什么有关？答：绝热过程是指系统与外界没有热量交换的过程。
在绝热过程中，系统内能的变化只与系统对外做的功有关。
六、简述热力学第二定律的内容。
答：热力学第二定律表明，不可能从单一热源吸热使之完全转化为功而不产生其他效果；或者不可能使热量从低温物体自发地传递到高温物体而不产生其他效果。
七、什么是熵？熵的增加意味着什么？答：熵是热力学系统中无序度的度量。
熵的增加意味着系统的无序度增加，即系统趋向于更加混乱的状态。
八、解释什么是临界点。
答：临界点是指在相图中，物质的气态和液态可以共存的特定温度和压力点。
在这个点上，物质的气态和液态的物理性质没有明显区别。
九、什么是热泵？热泵的工作原理是什么？答：热泵是一种利用制冷剂在蒸发器和冷凝器之间循环来转移热量的设备。
工作原理是利用制冷剂在蒸发器中吸收低温环境中的热量，然后在冷凝器中释放热量到高温环境中，从而实现热量的转移。
十、什么是热力学温度？它与摄氏温度的关系是什么？答：热力学温度，也称为绝对温度，是温度的一种度量方式，其零点为绝对零度。
热工技能竞赛简答题汇总文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-1、在汽轮机检修后，热工需要重新安装轴系TSI探头，在安装探头时，轴位移的安装必须推轴并严格控制安装误差，而安装轴振探头时只要求间隙电压在合适范围内即可，请问轴振探头安装要求为什么比轴位移探头安装要求松答：轴振测量原理为测量的是峰峰值，探头的安装位置不影响轴振的测量，只需在探头的检测范围内，且不与轴系转动部位摩擦即可，而轴位移测量的直接是位移（距离）信号，必须准确。
答出峰峰值2分，探头检测范围或摩擦1分，距离或位移2分。
2、火力发电厂常用化学仪表有哪些（烟气分析仪除外）答：硅表、钠表、氧表、电导、PH、氢气纯度、氢中氧、氧中氢、酸碱浓度计、总磷表、余氯表3、影响脱硝调节品质的因素有哪些答：烟气流量测量、氨气流量测量、CEMS仪表测量迟延及校准（NOx、O2）、锅炉燃烧系统变化（或负荷变化、启停磨煤机、煤质变化、氧量控制差异、烟道内流体分布不均匀等）、催化剂特性变化、喷氨喷嘴堵塞情况、喷氨调节阀调节特性变化。
答出以上点各得1分4、为确保控制系统故障时机组安全运行，单元机组至少应设计独立于分散控制系统什么配置。
答：1、后备监视仪表（0.5分）：锅炉汽包电接点水位计，水位电视监视器（直流炉除外），炉膛火焰电视监视器等；（举例0.5分举出一个实例即可）2、双后备操作按钮（0.5分）：必须有两个独立的操作按钮节点串接，每个按钮输出两副以上接点，在送入DCS系统的同时，直接连至独立于DCS控制对象执行部分继电器的逻辑回路（0.5分）。
如：紧急停炉按钮，紧急停机按钮，发电机解列按钮。
（举例0.5分举出一个实例即可）3、单后备操作按钮（0.5分）；接点信号在送入DCS系统的同时，直接作用于DCS控制对象的单个强电控制回路（0.5分）。
如：手动启座锅炉安全门按钮（机械式除外），汽包事故放水门手动按钮，凝汽器真空破坏门按钮，交、直流润滑油泵启动按钮，停汽泵按钮，启动柴油机按钮。
（举例0.5分举出一个实例即可）《火电厂热控系统可靠性配置与事故预控》 345、简述热工保护系统应遵守的“独立性”原则。
答：1、机、炉保护系统的逻辑控制器应单独冗余设置；2、保护系统应有独立的I/O通道，并有电隔离措施，冗余的I/O信号应通过不同的I/O模件引入；3、触发机组跳闸的保护信号的开关量仪表和变送器应单独设置，当确有困难而需与其他系统合用时，其信号应首先进入保护系统；4、机组跳闸命令不应通过通讯总线传送。
《火电厂热工自动化系统试验》 324每个要点1分，意思点到即可。
6、述中国大唐集团《二十五项反措》对分散控制系统配置的基本要求P104答： 1 DCS系统配置应能满足机组任何工况下的监控要求（包括紧急故障处理），CPU负荷率应控制在设计指标之内并留有适当裕度。
2 主要控制器应采用冗余配置，重要I/O点应考虑采用非同一板件的冗余配置。
冗余配置的过程控制单元、通讯接口、通讯环路必须处于良好的热备用工作状态。
3 系统电源应设计有可靠的两路供电电源（如一路为UPS电源，一路为保安电源)，并可自动切换，切换时间应小于5 ms（应保证控制器不能初始化)。
操作员站如无双路电源切换装置，则必须将两路供电电源分别连接于不同的操作员站，系统电源故障应在控制室内设有独立于DCS之外的声光报警。
定期检查电源回路端子排、配线、电缆接线螺丝无松动和过热现象，电源保险丝容量是否持续保持与设计图纸相一致。
加强对DCS系统的UPS电源管理，定期对用于UPS的蓄电池进行充放电试验。
严禁非DCS 系统用电设备，接到DCS系统的UPS电源装置上。
4 DCS主系统及与主系统连接的所有相关系统（包括专用装置)的通讯负荷率设计必须控制在合理的范围之内（保证在高负荷运行时不出现“瓶颈”现象)，其接口设备（板件)应稳定可靠。
定期进行各控制站、计算站、数据管理站、数据通讯总线的负荷率在线测试工作，并建立技术档案登记本，做到定期测试不逾期，不漏项。
5 DCS的系统接地必须严格遵守技术要求，所有进入DCS系统控制信号的电缆必须采用质量合格的屏蔽电缆，且有良好的单端接地。
6 操作员站及少数重要操作按钮的配置应能满足机组各种工况下的操作要求，特别是紧急故障处理的要求。
紧急停机停炉按钮配置，应采用与DCS分开的单独操作回路。
7 公用系统的重要设备（如循环水泵、空冷系统的辅机）应纳入各自单元控制网，避免由于公用系统中设备事故扩大为两台或全厂机组的重大事故。
8 在没有充分技术保证的情况下，严禁将单元机组控制网、公用控制网、辅控网相互连接，单元机组与其它信息系统联网时，应采取有效的隔离措施（DCS系统只单向发送）【1】热控系统的硬接线设计和后备监控设备配置主要有哪些内容。
答案：1)FSS、ETS和GTS的执行部分必须由独立于?DCS（或PLC）的安全型继电器（或经多年运行证明是?安全可靠的继电器）、按故障安全型的原则设计、能接?受三重冗余或二路并串联（2×2）冗余的解列指令信号?进行三选二或2×2判别的硬接线逻辑回路组成。
2)?单元机组保护发出的锅炉、汽轮机和发电机的跳?闸指令，以及联跳制粉系统、油燃烧器、一次风机、给?水泵汽轮机、关闭过热器和再热器喷水截止阀、调节阀?等的重要保护信号，不应通过安全等级较低的其他控制?系统处理后再转传至安全等级较高的保护系统，或仅通?过通信总线传送，还应通过硬接线直接接至相应控制对?象的输入端（参见附录C）。
3)输入ETS、MFT的保护动作信号必须专用，通? 过硬接线直接接入。
汽轮机润滑油压力低联锁信号应同?时连接DCS输入通道和油泵的电气启动回路。
4)从不同控制单元获取的重要设备的联锁、保护信?号，应采用硬接线接入，必要时可采用硬接线与通信信?号进行或逻辑判断，以提高可靠性。
?5)为确保控制系统故障时机组安全停运，单元机组?至少应设计独立于分散控制系统的下列配置：a）后备监视仪表：锅炉汽包电接点水位表、水位?电视监视器（直流炉除外）和炉膛火焰电视监视器。
b）双后备操作按钮：必须有两个独立的操作按?钮接点串接，且每个按钮输出两副及以上接点，在送入?DCS系统（或独立的保护控制器）的同时，直接连接?至独立于DCS控制对象执行部分继电器的逻辑回路。
?应配置双后备操作按钮的有：紧急停炉按钮（手动?MFT）、紧急停机按钮（手动ETS）、发电机解列按钮?（手动GTS）。
c）单后备操作按钮：接点信号在送入DCS系统?的同时，直接作用于DCS控制对象的单个强电控制回?路。
至少应配置单后备操作按钮的有：手动启座锅炉安?全门按钮（机械式除外）、汽包事故放水门手动按钮、?凝汽器真空破坏门按钮、交流润滑油泵启动按钮、直流?润滑油泵启动按钮、停汽动给水泵按钮、启动柴油发?电机。
【2】根据DL/T 774规程要求，在不影响机组安全运行的前提下，测量仪表精度检查和校准如何进行答：可在运行中逐个进行(1分)。
在运行中不能进行的，则随机组检修同时进行(2分)。
若现场条件许可，仪表运行质量检查还可采用状态（零点和运行点）核对方式进行(2分)。
意思点到给分, 如果回答的是:做好安全措施等,按检修流程进行的给2.5分本题得分率 %，为规程知识题，来自本次大赛指定参考资料。
考查选手对规程的学习掌握程度。
【3】简述分散控制系统制定的应急处理措施，至少应包括哪几种主要故障情况参考答案：1）系统电源故障(1.5分)2）操作员站全部(1分)或部分死机(1分)3）冗余主控制器都不能工作(1.5分)点到上述内容给分.本题得分率 %，为反事故措施知识题，来自本次大赛指定参考资料内容。
【4】根据DL/T774与《火电厂热控系统可靠性配置与事故预控》有关要求，请你谈谈对“每三年进行一次全炉膛灭火动态试验”的看法。
反措参考答案：全炉膛灭火动态试验，对机组有一定的潜在危害性，因此除新上机组或控制系统有较大修改的机组应进行外，一般宜以静态试验方法确认(2分)；必须进行的FSSS系统动态试验，宜放在机组启、停过程中进行(1分)；试验前要充分考虑并做好安全防范措施，试验方案经批准后方可进行(2分)。
评分：意思点到得分本题得分率 %，为规程知识综合题，来自本次大赛指定参考资料，25项反措要求“每三年进行一次全炉膛灭火动态试验”，提醒选手学习规程与相关文件时，也要分析。
【5】某电厂停机过程中，运行人员投微油点火装置助燃后，发生用于微油燃烧器壁温测量的热电偶测量模件中的一点故障，显示无效。
热工人员对模件复位后恢复正常。
之后在小修和开机过程中多次发生投微油点火装置助燃时该点故障，但均能够通过复位得以恢复正常，期间也更换过模件，但现象依旧且机组复役后该模件运行稳定，更换电缆也无效果。
请给出该问题的查找思路和可能的故障原因答：1）查找思路：（1）检查接入故障模件的热电偶元件安装位置与其它热电偶的安装位置的不同点；2分（2）将接入故障模件的该点热电偶信号线连接到其它模件通道上，看是否出现相同情况；（3）调整热电偶与点火枪安装位置，投运微油点火装置过程看此故障是否会再发生1分2）可能的故障原因：热电偶与微油点火枪距离过近，微油点火枪点火时高能电磁干扰通过电缆串入模件，造成模件离线。
2分评分：（1）2分，（2）或（3）1分；2）2分；意思点到得分，本题得分率 %，为故障分析题。
本次大赛指定参考资料外内容。
考查选手对现场问题的分析能力和经验。
【6】请简述脱硫烟气主要工艺流程。
答：从锅炉引风机后的烟道（旁路烟道）上引出的原烟气，假如有GGH，则通过增压风机升压后送至烟气换热器（GGH）降温，然后再进入吸收塔。
（1分）吸收塔内脱硫净化，经除雾器除去液滴后，经烟气换热器升温，再接入烟道经烟囱排入大气。
（2分）原先机组在主体发电工程烟道上设置旁路烟气挡板门，当FGD装置停运时烟气走旁路烟道；但随着环保要求的提高，类似设计将被取消。
（2 分）意思点到给分,回答与参考答案不同，经命题组与评卷组合议后，认为符合实际则给分。
【7】如果你在运行中，需停用热工某测量仪表进行维护时，该注意那些事项答案：1）重要测量系统需经相关领导批准；2）用于保护的信号应退出对应的保护；3）信号进入调节或控制回路的在线运行仪表，停用前须先将调节切至手动；4）维护前关断仪表电源及电源盘内电源开关；5）因检修需拆除仪表接线和仪表时，应做好标志并包扎好接线和取样口。
意思点到给分,参考答案每点1分，回答不同，经命题组与评卷组合议后，认为符合实际则给分。
【8】通过对机组热工设备的可靠性梳理，专工李工列出了热工保护联锁系统存在的单点信号保护的清单，并针对这些单点信号，在专业讲座会上提出了从控制逻辑上进行优化和完善的3条建议：1）通过增加测点的方法，将单点信号保护逻辑，改为信号三取二选择逻辑。
