MARLEY闭式冷却塔用户手册
- 格式：pdf
- 大小：1.22 MB
- 文档页数：36
下载文档原格式
合集下载
冷却塔操作规程
冷却塔操作规程
标题：冷却塔操作规程
引言概述：冷却塔是工业生产中常见的设备，用于降低水温并保持设备正常运行。
正确的操作规程对保证冷却塔的正常运行和延长设备寿命至关重要。
下面将详细介绍冷却塔的操作规程。
一、冷却塔操作前的准备
1.1 确保冷却塔周围通风良好，避免影响冷却效果。
1.2 检查冷却塔的水位，确保水位在正常范围内。
1.3 检查冷却塔的进水和排水管道是否畅通。
二、启动冷却塔
2.1 打开冷却塔的电源开关，确保设备正常供电。
2.2 启动冷却塔的风扇，确保空气流通。
2.3 打开冷却塔的进水阀门，让水流入冷却塔。
三、调节冷却塔运行参数
3.1 根据实际情况调节冷却塔的风扇转速，确保散热效果良好。
3.2 定期检查冷却塔的水位，保持在正常范围内。
3.3 根据水质情况添加合适的防腐剂和杀菌剂，防止水质污染。
四、监控冷却塔运行状态
4.1 定期检查冷却塔的风扇和水泵是否正常运行。
4.2 注意观察冷却塔的水温和水位，及时调整操作参数。
4.3 定期清洗冷却塔的填料和冷却水管道，保持设备清洁。
五、住手冷却塔运行
5.1 关闭冷却塔的进水阀门，住手水流入冷却塔。
5.2 关闭冷却塔的风扇和水泵，住手设备运行。
5.3 定期对冷却塔进行维护保养，延长设备使用寿命。
结语：冷却塔的正确操作规程对保证设备正常运行和延长设备寿命至关重要。
惟独严格按照操作规程进行操作，才干保证冷却塔的高效运行和稳定性能。
希翼以上介绍的冷却塔操作规程能对您有所匡助。
Marley MH 闭式冷却塔 说明书
/Marley MH闭式冷却塔/工程数据与规范Marley /MH闭式冷却塔/ 内容目录工程数据示图—单面进风型号6示图 — 双面进风型号7支撑8防冻9水质10规范 / 基本配置基本配置11热力性能11性能保证11盘管12设计负荷12结构部分12机械设备13填料、百叶和除水器14配水盆14外壳、风扇甲板和风扇罩14检修通道15集水盆15规范 / 选项不锈钢选项不锈钢集水盆16不锈钢配水盆16全不锈钢闭式冷却塔17不锈钢盘管17便利与安全选项扶手和爬梯17配水盆检修平台18爬梯延伸部18梯子护笼18检修门平台18进风室走道19内部机械设备检修平台19控制选项控制系统19振动开关20水盆加热器20变速驱动器21其他各种选项挡风百叶21齿轮驱动装置22外置马达2222高效马达高温填料23进风口滤网23Marley MH 闭式冷却塔是市场上最高效的系统，是您应用于工业和暖通空调上的最佳选择。
将冷媒置于一个干净的封闭回路中，将冷却塔和热交换器的功能集于一个系统，这些都带来优越的运行性能且便于维护。
本手册的规范介绍部分不仅用相关语言描述出一个适用的MH 闭式冷却塔，而且明确了为何某些项目和特点至关重要，需要具体说明的原因，旨在满足客户的要求。
11 页至22 页的左栏文字介绍各种规范，右栏文字则对主题内容加以注释和评价。
11 页至15 页的文字说明了购置一台基本的闭式冷却塔的情况，即它具备规定的热力性能，但缺少提升运行与维护性能的各种附件，而这些附件正是那些系统（闭式冷却塔只是其中一部分）后续操作负责人员所需要的。
同时还有标准材料，这些材料已经测试和试验证明在正常运行条件下具备令人满意的使用寿命。
16 页至22 页的文字介绍那些添加的零部件和材料，可根据用户的要求订制闭式冷却塔。
Marley /MH闭式冷却塔/ 5检修门泵侧面立面图进风口面立面图侧面立面图进风口面立面图这一数据仅用于初期规划平面图。
可向您的 Marley 销售代理索取当前图样。
冷却塔技术手册模板
技术手册一、冷却塔基本工作原理1．1 冷却塔中的散热关系在湿式冷却塔中，热水的温度高，流过水表面的空气的温度低，水将热量传给空气，由空气带走，散到大气中去，水向空气散热有三种形式①接触散热、②蒸发散热、③辐射散热。
冷却塔主要靠前两种散热，辐射散热量很小，可勿略不计。
1．2 蒸发散热原理填料水薄膜饱和空气层蒸发散热经过物质互换，Pv 即经过水分子不停扩散到空填料（胶片）气中来达成。
水分子有着不Pv同的能量，均匀能量有水温Pd Pa决定，在水表面周边一部分湿空气Pd动能大的水分子战胜周边水分子的吸引力逃出水面而成图1. 冷却塔水蒸发过程工作原理图〃为水蒸气，因为能量大的水P v —水面薄饱和层的蒸汽压力Pa 分子逃离，水面周边的水体Pv —湿空气中的水蒸汽分压力Pa 能量变小，所以，水温降低，这就是蒸发散热，一般以为蒸发的水分子第一在水表面形成一层薄的饱和空气层，其温度和水面温度同样，而后水蒸气从饱和层向大气中扩散的快慢取决于饱和层的水蒸气压力和大气的水蒸气压力差，即道尔顿（ Dolton）定律，可用图 1 表示此过程。
1．3 冷却水塔的工作原理实质上冷却水塔工作原理就是上述水蒸发热质互换的运用，马上热水喷洒在散热材表面与经过之挪动空气相接触，此际热水与冷空气之间产生湿热之热互换作用，同时部分的热水被蒸发，也即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，而后再回到所需设备利用、循环，详细见图2。
依据热力学定律，热水经过冷却塔时，放出之热量相等空气热水进口L 0，t1由进口至出口时所汲取之热量。
填料L ×（ t2-t1）=G×（ h2－h1）空气进口1 2 1G，H，T 空气出口G2，H 1，T2L/G= （h2－h1）/（t2-t1）=e/R其质量之传达能够以下公式表示：冷水出口， L 1，T 2G×eg=ka（EI—eg）dv ------ （1）图2. 冷却塔工作原理表示图eg：空气总质量热焓k：冷却塔单位面积之热惯流率系数a：常数EI：在必定水温时饱和空气热焓cal/kg（BTU/Ib ）L：循环水量LPM （GPM）T2：热水温度℃（° F）T1：冷水温度℃（° F）G：风量kg/min （1b/min）H2：出风口空气热焓kcal/kg of dry air （ BTU/1b of dry air ）H1：入风口空气热焓kcal/kg of dry air （ BTU/1b of dry air ）L/G ：水 /气比E：空气热焓差kcal/kg of dry air （ BTU/1b of dry air ）R：水温度差℃（° F）1．4 冷却塔有效容积（ m3、ft3）图 3 为冷却塔冷却过程曲线图，上端之曲线为水的运行线，开端热水温度 A 点至冷水温度 B 点为止；下端以斜线 C-D 为空气运行线，C 点地点在相当于入风口湿球温度之热焓处，水与空气比（L/G ）等于空气运行线 C-D 之斜率，D 点表示出风口空气温度，斜率 C-D 之投影长度为冷却温度差， F 点表示出风口空气之湿球温度。
冷却塔操作使用说明
㈢、冷却塔基本维护事项
2、检查与维护
清洗项目 外壳板 内部走道 挡水器 散热材
2.5、维护时间表
时间 2Y 2M 1Y 1Y
清洗项目 管路 顺风板 滤水网 水池
时间 1Y 2Y 2M 1Y
㈢、冷却塔基本维护事项
2、检查与维护
2.6、其它装置的检查与维护: (1)、塔体结构
螺栓必须上紧不可松脱，每年须检查是否有损坏，损坏须更换。 (2)、防腐保护
冷却塔检查维护时间表
动作
部位
马传 减 风 散 挡 散 冷热 结 外 风 控 浮 过
动速
水 水 热 水水
制 球滤
达轴 机 车 管 器 材 池池 构 壳 胴 阀 阀 网
1检查障碍物
D D DD
2检查有无异常噪音或 振动
3检查固定键及键槽
DD S
DD S
4通气孔之顺畅
M
5润滑（加黄油）
Q
S
6检查轴封
W
7检查油面
机械设备支架、传动设备应加注意并检查塔体各部是否损伤。 (2)、机械设备
冷却塔在停机一段时间后重新运转，此时必须检查马达绝缘是否正常？然后在参 照操作前准备事项之说明进行操作。
①、电机 电机之润滑请按制造厂商之规定实施之，在确定风车自由转动而无任何故障之前 不得启动电机。 ②、减速机 齿轮减速机：停机时，齿轮减速机油箱齿轮油须加满并密封。 (3)、减速机运转试验 先用手轻推叶片查清风车自由转动，然后起动运转2~4小时，测试其电流、电压 是否与马达铭板上之规范相符，其次马达温度，噪音及振动亦须检查之。
• E： 蒸发水量 Kg/h • Q： 热负荷 kcal/h • T1： 热水温度 ℃ • T2： 冷水温度 ℃ • L： 循环水量 Kg/L • 600: 蒸发潜热 Kcal/Kg
冷却塔使用维护手册
去卩塔使用维护手册目录第一部分、冷却塔试车规程/2（一）启动前的准备工作/2（二）启动/3（三）运行注意事项/3第二部分、冷却塔的调试/4第三部分、冷却塔的维护、保养/4第四部分、冷却塔故障及排除/5第五部分、冷却塔其他注意事项/5第六部分、不同塔型特别说明/6第一部分、冷却塔试车规程（一）启动前的准备工作：为保证安全，应切断电源，在电源控制点挂禁止标牌。
1.1 检查塔体安装情况，注意扶梯、踏脚、走道安全使用的可靠性，并清扫下塔体或水池的垃圾、杂物，清洗管路系统。
1.2 检查布水系统工作状况，观察布水孔安装角是否一致，转动是否灵活，拉杆是否拉紧；对于方塔，检查喷嘴有无缺损，脱落。
1.3 检查风机端部与上壳体是否出现卡壳现象，叶片安装角度是否一致，安装是否对号，各连接螺栓应拧紧，无松动现象。
1.4 人工盘动风机叶片，检查运转是否灵活，有无异常声响。
若是皮带减速器，应检查运转是否灵活，有无异常声响。
若是皮带减速器，应检查皮带松紧度和涨紧装置是否正常。
1.5 检查各系统的标记是否完整，测试仪器应配备齐全，如电流、电压表、进水水温计、湿球温度计等。
1.6 检查减速器油是否符合要求，油位是否在标准线上，油路是否通畅，减速器与底座螺栓有无松动。
立式减速器润滑油为N320 负荷工业齿轮油，卧式减速器润滑油牌号见风机使用说明书。
1.7 点动电机，检查风机转向（从上往下应为顺时针旋转）。
1.8 水泵启动前的准备和检查工作按供水车间运行规程执行，要逐渐开大水泵，防止水量过大压塌底盘。
（二）启动2.1 启动循环水泵, 检查每台塔的水表或压力表，启动循环水泵，调节进塔水流量，使其控制在正常范围内（90%~110%）。
2.2 启动电机，注意有无异常声音，若无，待风机正常运转一小时后，检查减速器油位情况，观察冷却塔振动状况，并记录电流、电压值。
2.3 检查布水管的转速是否在正常范围（6-12r/min ）。
（三）运行注意事项3.1 冷却塔的性能受冷却水量和风量的影响，应经常注意冷却水进出的温度。
冷却塔性能参数说明
1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。
1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验，引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备，对测试数据进行全面综合处理，参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数 xv，选择最佳的水气比，最佳截面水负荷，截面气负荷和填料的高度范围以确定填料体积，并以流体力学、空气动力学、材料学、建筑学等多种学科观点，综合设计塔的外型与结构，根据测试计算通风阻力，参考风机特性曲线和对测试数据进行优化，选择符合风量和噪音要求的风机和匹配的电机，使冷效、能耗、噪音达到一个优化的系统设计效果。
B 、NC 型横流式冷却塔淋水填料马利NC 方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC 多层片构成，厚度0.38mm,表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。
一般冷却塔产品填料均采用竖直放置，且无明显收水端。
参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A 、B 、C 、D 、E 、F 这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C 、D 、E 、F 、G 这5个区域，A 、B 两区无水。
那么按照一般冷却塔的做法，A 、B 两区的填料对系统散热根本起不了作用，而有水的G 区却又没有填料。

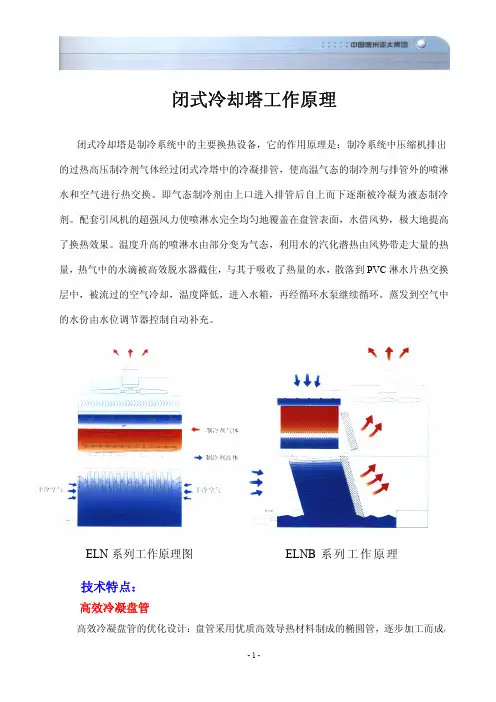

闭式冷却塔使用说明
润盘管表面。喷淋到盘管上的水流经一段具有高效冷却作用的 PVC 热交换层进行冷却后再落至集水
盘中以再循环利用。空气同时吸入并通过盘管和 PVC 热交换层，使得一部分水蒸发。气流中所夹带
的所有水分均由飞溅水挡水板进行回收，并送回至集水盘。即由蒸发将热量从喷淋水中带走，进而
冷却盘管及盘管中工艺流体。
双进风复合流闭式冷却塔原理图（图 2-1）
1、本产品的保修期以合同约定为准。 2、保修期内用户正常使用，由于我公司设计制造不完备发生故障、损坏时，免费修理故障及损 坏部位，并负担修理零件费及技术人员派遣费，但不负担其他费用。 3、以下故障、损坏的修理及易耗品为有偿服务。 ⑴、超过保修期内的故障、损坏。 ⑵、非正常使用或由于保存不当造成的故障、损坏。 ⑶、地震、火灾、天灾等以及不可抗力造成的故障、损坏。 ⑷、使用本公司指定产品以外的零件造成的故障、损坏。 ⑸、非本公司、本公司指定单位进行维修、改造造成的故障、损坏。 4、对由于本公司产品正常使用中发生故障造成的各种费用及其他损害，本公司不予负担。本产 品使用中感觉异常，请立即停止运转进行检查。 注：发生故障时请立即将标牌记录并将故障状况通知我公司。
⑴、打开电控箱上喷淋泵启动开关。 ⑵、检查水泵的运转方向是否和水泵标注方向一致。若反转立即关闭电源，将电机的三根线调换 两根即可，从新开启开关。 ⑶、观察集水槽水位，如果水泵水位低，喷淋水泵会吸入空气造成“气室”、所以请注意运转水 位。 3、开启风机： ⑴、打开电控箱上风机启动开关。 ⑵、检查风机的运转方向。我公司风机为抽风即热空气从风筒排出，如发现风机为吸风状态，立 即关闭电源，将电机的三根线调换两根即可，从新开启开关。 ⑶、如果您所选择的塔型为带传动，运转初期，因为皮带会拉长，所以运转 1-2 天要进行首次检 查并进行调整。以后定期实施检查、调整。 4、开启循环水泵： ⑴、打开电控箱上循环水泵启动开关。 ⑵、运转开始后，慢慢地打开流量调节阀，调至冷却塔名牌记载的水量。 ⑶、注意循环水箱水位，及时向水箱内补水，当听到电控箱上液位报警的蜂鸣器响了，说明需要 及时补水。 注：运转中充分注意振动、噪音、循环水温及电流等，经常确认有无异常。振动、噪音的发生 源，主要是电机、减速机及风扇旋转部位，所以注意不要放过任何微小的异常。
冷却塔系统(闭式塔)操作及维护保养规程
闭式冷却塔系统操作及维护保养规程1.目的：建立闭式冷却塔系统操作及维护保养的标准程序，规范操作人员的操作和维修人维护保养工作。
从而确保人员的安全及设备的正常运行。
2.范围：本标准适用于公司闭式冷却塔操作及维护保养。
3.职责：3.1.操作人员：严格按照该SOP对闭式冷却塔系统进行操作和日常维护。
3.2.维修人员：严格按照该SOP对闭式冷却塔系统进行定期维护保养。
4.内容：4.1.操作前检查4.1.1.确认自来水供应正常，补水浮球阀控制灵敏。
4.1.2.确认喷淋循环泵能够正常运转。
4.1.3.确认闭式循环软水补水压力正常，补水阀打开。
4.1.4.确认冷却水泵能够正常运转，且管路阀门开向正确。
4.1.5.确认冷却水管道平衡阀的控制阀门开启，运行正常。
4.1.6.确认塔内集水槽、表冷器及填料间隙无杂物。
4.1.7.确认填料完好，填料表面水垢量符合要求。
4.1.8.确认管道内无杂质，以免堵塞布水器上出水孔，造成配水不均匀。
4.1.9.确认皮带松紧适中，然后手动转动风机叶轮，叶轮转动无卡顿。
4.1.10.确认各部件安装位置符合安装要求，各紧固件无松动。
4.2.操作步骤4.2.1.启动风机观察塔体震动状况检查各连接件，紧固件有否松动。
4.2.2.开启喷淋循环泵（安照离心泵操作规程操作）观察布水情况，布水应均匀。
4.2.3.开启冷却循环泵（安照离心泵操作规程操作）。
4.2.4.检查冷却塔塔体有否渗漏，如有渗漏应及时处理。
4.2.5.检查收水器使用效果，漂水损失应控制在总循环水量的0.01%以下。
4.2.6.闭式冷却塔投入正常运行后，为保证它始终处于最佳工作状态，严格执行巡回检查。
4.2.7.闭式冷却塔在使用过程中，如发现喷淋水量损失过多，应及时采用手动补水装置来补充水。
如果浮球阀选型过小则需要更换，确保补水满足设备需求。
4.2.8.关闭时先关闭喷淋循环泵，再关闭冷却循环泵，然后再关闭风机。
4.2.9.冬季0℃以下运行时可以根据实际情况不开启外喷淋系统，则需要将冷却塔外喷淋系统的水全部排尽，防止冻裂设备。
马利冷却塔基础知识
马利冷却塔基础知识第—部分技术基础知识（提纲）一、冷却塔二、冷却塔的降温及耗水量分析①冷却水的部分蒸发②冷却水的适量放空③飘水损失三、冷幅At和逼近度A对塔容量的影响四、广州马利冷却塔构件材料及特点五、S R系列圆形逆流冷却塔设计说明六、S C SNC系列方形横流冷却塔设计说明七、S RC系列方形逆流冷却塔设计说明八、Q DF系列多边形横流式冷却塔设计说明九、A Q系列侧出风横流式冷却塔设计说明十、广州马利逆流式与横流式冷却塔比较十一、广州马利冷却塔对比表马利冷却塔基础知识十二、主要冷却塔厂家比较表（仅供参考）、冷却塔冷却塔是水与空气进行热交换的一种设备，它主要由风机、电机、填料、播水系统、塔身、水盘等组成，而进行热交换主要由在风机作用下比较低温空气与填料中的水进行热交换而降低水温。
水塔的构造及设计工况在说明书上有注明，而我们现在采用的水吨为单位是国际上比较常用的单位。
在计算选型上比较方便，另冷却塔在选型上应留有20%左右的余量。
以日立RCU120SY2为例：冷凝：37C蒸发：7 C3蒸发器：Q = 316000 Kcal/h Q = 63.2m /h 冷凝器：Q = 393000 Kcal/h Q = 78.6m 3/h 这些在日立的说明书上可以查到；如选用马利冷却塔则：78.6 X 1.2 = 94.32 m 3/h （每小时的水流量）选用马利SR-100可以满足（或其它系列同规格的塔，如SC-100L）在选用水泵时要在SR-100的100吨水中留有10%的余量，在比较低的扬程时可选用管道泵，在扬程高时则宜选用IS泵。
100X 1.仁110吨水/小时选用管道泵GD125-20可以满足；而在只知道蒸发器Q=316000Kcal/h时，贝冋以通过以下公式算出需要多大的冷却塔：316000X 1.25 （恒值）=395000 Kcal/h,1.25 ――冷凝器负荷系数395000- 5 = 79000 KG/h = 79 m 3/h79X 1.2 （余量）=94.8m 3/h （冷却塔水流量）（电制冷主机一通式：匹数X 2700X 1.2 X 1.25 - 5000 或冷吨X 3024X 1.2 X 1.25 - 50003=冷却塔水流量m /h ）、冷却塔的降温及耗水量分析在冷却塔的水气热交换中，水蒸发吸收潜热、湿空气升温吸收显热，是冷却水温度降低的原因。
02-中央空调与通风系统空调招标闭式冷却塔技术规格说明书
此文件的使用者应对其提交的有关资料之内容的适合性进行最终评估。
闭式冷却塔第一节总则1.1说明本章说明有关闭式冷却塔的制造及调试所需的各项技术要求。
有关设备的技术参数、外形尺寸及其它相关要求等，在设备采购之前，均应获得甲方及设计单位认可。
特别提示：A.冷却塔进场时，以设备散件形式到达总包指定之场地，将由总包提供冷却塔散件运送到安装位置之提升设备，散件到达安装位置，由本承包商开箱，完成拼装，拼装结束，业主或相关单位以成品验收。
B.除冷却塔自带法兰外，须为冷却塔的所有进出水管另外提供一片相同规格的法兰以便后续接驳1.2一般要求A.冷却塔的最小散热功能必须在最大的设计室外湿球温度下能满足全负荷时所需的散热要求。
同时在室外气温较低时，冷却塔仍保持操作，具备利用已经冷却的水循环经热交换器以产生较低温的冷却水做免费供冷使用的功能。
B.在选择冷却塔时须满足有关当地环保局所订定的噪音水平要求，并满足环评报告要求。
冷却塔无论在独自运行或与其它设备同时运行时必须不超过规定的噪音水平。
要求生产厂方提供冷却塔各方向的噪声值。
即：满足在距离冷却塔当量直径，安装平面以上 1 米高处所测得的噪声值。
提供 8频段噪音表。
C.有关设备，无论在运送、储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。
D.须提供所有为运送及安装冷却塔所需的配备和附件。
E.为防止冷却塔内之金属部件发生锈蚀和不同金属连接所产生的电化锈蚀, 须提供适当的防锈蚀的物料和安装方法包括不同金属连接的隔离。
F.需核实及确认冷却塔周围环境可满足散热要求，保证设备操作正常及运行效率。
G.对空干塔冷却盘管应满足使用防冻液的使用要求。
H.需核实及确认所供冷却塔及其相关设现场场地安装要求，并满足上述功能I.本供应单位应负责单机的调试，并配系统的调试直至满足系统的运行要求J.本供应单位应负责设备防雷设置。
K.本供应单位应负责提供接线终端箱。
1.3质量保证A.冷却塔应由认可生产冷却塔的厂家制造。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接收闭式冷却塔
卸货前应检查闭式冷却塔在运输过程中有否损坏。如果损坏明显，请在运 货清单上注明，以备索赔。 安装说明图和材料清单装在集水盆里的塑料袋中。请您找到它并妥善保管， 以作将来参考和维护之用。
起吊闭式冷却塔
所有 MH 闭式冷却塔必须使用起吊钩并高空吊起才能处理集成闭式冷却 塔。不允许用叉车从闭式冷却塔底部搬运。上部模块的起吊钩位于风扇甲 板层。下部模块的起吊钩位于集水盆处的模块的底部。带有起吊尺寸信息 的 起吊安装标签装在靠近冷却塔中心线的侧板上。根据标签上的指示说 明从卡车上搬下冷却塔并起吊到指定位置。
MHF707。 • 外部马达检修平台仅限于带有减速机的双面进风型号 MHF706 和
MHF707。 • 进气室走道。仅限于双面进风型号 MHF706 和 MHF707。是其它所有
型号的标准配置。 • 机械设备检修平台。
闭式冷却塔位置
闭式冷却塔周围应有足够的空间，便于开展维护工作，同时使空气进入闭 式冷却塔可不受限制。如果您在闭式冷却塔的空间大小和构型方面有任何 问题，请与 Marley 销售代理联系，获得指导。 利用 Marley 提交图纸上提供的重量、风荷载、尺寸信息为闭式冷却塔准 备一个稳定平坦的支撑基础。支撑基础唯有平坦才能保证闭式冷却塔的正 常运行。
4
注意
准备工作
不需要进入单面进风型号（型号 MHF702 到 MHF705）的风扇甲板。
那些只是在设计过程中可能产生的部分安全问题。SPX 强烈建议您向安 全工程师进行咨询，确保所有安全问题都考虑在内。
以下一些选项可为您在考虑人员安全问题时提供帮助，包括： • 带爬梯和栏杆的百叶面配水盆检修平台。 • 带爬梯和栏杆的百叶面二次配水盆检修平台。 • 可以在风扇甲板四周安装栏杆系统（它可有一架或两架爬梯）来进入甲
➠
5
警告 注意
安装
闭式冷却塔安装的距离和方位必须恰当，防止被污染的闭式冷却塔排放废 气进入办公大楼新鲜空气进风口。买方必须聘请有执照的专业工程师或注 册建筑师来确认闭式冷却塔安装的位置符合现行防大气污染和火灾条例中 的规定。
闭式冷却塔运输
除非有特别规定，MH 闭式冷却塔用卡车（在平板车上）运输，让您实现 收货、起吊和安装的连续作业。单间单面进风闭式冷却塔由一辆卡车运输。 根据大小，双面进风和多间闭式冷却塔由多辆卡车运输。 送达时闭式冷却塔的状况由运输方负责，如需多方运输，则多方协调负 责。
安全第一
闭式冷却塔的位置和方向会影响安装、运行和维护人员的安全。SPX 冷却 技术公司不能决定闭式冷却塔的位置和方向，因此我们不对这方面所牵涉 到的安全事项负责。 警告 设计冷却塔安装的人员应考虑以下安全事项。
• 进出风扇甲板 • 进出维护检修门 • 可能需要使用爬梯（便携式或永久型）来进入风扇甲板或维护检修门 • 风扇甲板可能需安装栏杆 • 可能需要安装外部检修平台 • 由冷却塔周围的障碍物引起的潜在进入问题 • 机械设备锁定 • 可能需要在爬梯周围安装安全护笼 • 避免置维护人员于闭式冷却塔内的潜在危险环境中。
/ Marley MH 闭式冷却塔 /
用户手册 05-116E
装和运行闭式冷却塔的重要信息。安装和运行闭式冷却 塔前请仔细阅读手册，然后按照所有说明运行。请保存本手册，以便将来 参考。
闭式冷却塔位置.................................................................................................................. 5 闭式冷却塔运输.................................................................................................................. 6 接收闭式冷却塔.................................................................................................................. 6 起吊闭式冷却塔.................................................................................................................. 6 闭式冷却塔安装.................................................................................................................. 7 马达接线................................................................................................................................ 8 机械传动设备.....................................................................................................................11 闭式冷却塔启动................................................................................................................13 闭式冷却塔运行................................................................................................................15 冬季运行..............................................................................................................................16 水质维护..............................................................................................................................20 闭式冷却塔清洗................................................................................................................21 排污........................................................................................................................................21 皮带松紧调节.....................................................................................................................22 皮带轮对准..........................................................................................................................25 闭式冷却塔维护进度.......................................................................................................25 季节性停机须知................................................................................................................29 延长停机..............................................................................................................................30 维护进度表..........................................................................................................................31 故障检查及修理 ...............................................................................................................32 其他信息..............................................................................................................................34
警告
准备工作
为此次安装而购买的使用 CoolBoost™ 技术的 Marley MH 闭式冷却塔 代表了当前横流式抽风闭式冷却塔的工艺水准。无论从热力性能还是运行 性能上来说，它都是目前此等级最高效的闭式冷却塔。 这些说明条款，连同单列出的有关马达、风扇、减速机®、联轴器、传动 轴、浮阀和泵等的说明，旨在向您保证在最长期内闭式冷却塔的正常运 行。产品所担保的性能取决于您的实际运行情况，因此请您在运行之前通 读这些说明条款。 如果您对此产品的运行和维护有任何疑问，并且无法在手册上找到答案时， 请您与 Marley 销售代理取得联系。如果您写信询问信息或订购部件，请 您说明标在检修门铭牌上的产品系列号。
卸货前应检查闭式冷却塔在运输过程中有否损坏。如果损坏明显，请在运 货清单上注明，以备索赔。 安装说明图和材料清单装在集水盆里的塑料袋中。请您找到它并妥善保管， 以作将来参考和维护之用。
起吊闭式冷却塔
所有 MH 闭式冷却塔必须使用起吊钩并高空吊起才能处理集成闭式冷却 塔。不允许用叉车从闭式冷却塔底部搬运。上部模块的起吊钩位于风扇甲 板层。下部模块的起吊钩位于集水盆处的模块的底部。带有起吊尺寸信息 的 起吊安装标签装在靠近冷却塔中心线的侧板上。根据标签上的指示说 明从卡车上搬下冷却塔并起吊到指定位置。
MHF707。 • 外部马达检修平台仅限于带有减速机的双面进风型号 MHF706 和
MHF707。 • 进气室走道。仅限于双面进风型号 MHF706 和 MHF707。是其它所有
型号的标准配置。 • 机械设备检修平台。
闭式冷却塔位置
闭式冷却塔周围应有足够的空间，便于开展维护工作，同时使空气进入闭 式冷却塔可不受限制。如果您在闭式冷却塔的空间大小和构型方面有任何 问题，请与 Marley 销售代理联系，获得指导。 利用 Marley 提交图纸上提供的重量、风荷载、尺寸信息为闭式冷却塔准 备一个稳定平坦的支撑基础。支撑基础唯有平坦才能保证闭式冷却塔的正 常运行。
4
注意
准备工作
不需要进入单面进风型号（型号 MHF702 到 MHF705）的风扇甲板。
那些只是在设计过程中可能产生的部分安全问题。SPX 强烈建议您向安 全工程师进行咨询，确保所有安全问题都考虑在内。
以下一些选项可为您在考虑人员安全问题时提供帮助，包括： • 带爬梯和栏杆的百叶面配水盆检修平台。 • 带爬梯和栏杆的百叶面二次配水盆检修平台。 • 可以在风扇甲板四周安装栏杆系统（它可有一架或两架爬梯）来进入甲
➠
5
警告 注意
安装
闭式冷却塔安装的距离和方位必须恰当，防止被污染的闭式冷却塔排放废 气进入办公大楼新鲜空气进风口。买方必须聘请有执照的专业工程师或注 册建筑师来确认闭式冷却塔安装的位置符合现行防大气污染和火灾条例中 的规定。
闭式冷却塔运输
除非有特别规定，MH 闭式冷却塔用卡车（在平板车上）运输，让您实现 收货、起吊和安装的连续作业。单间单面进风闭式冷却塔由一辆卡车运输。 根据大小，双面进风和多间闭式冷却塔由多辆卡车运输。 送达时闭式冷却塔的状况由运输方负责，如需多方运输，则多方协调负 责。
安全第一
闭式冷却塔的位置和方向会影响安装、运行和维护人员的安全。SPX 冷却 技术公司不能决定闭式冷却塔的位置和方向，因此我们不对这方面所牵涉 到的安全事项负责。 警告 设计冷却塔安装的人员应考虑以下安全事项。
• 进出风扇甲板 • 进出维护检修门 • 可能需要使用爬梯（便携式或永久型）来进入风扇甲板或维护检修门 • 风扇甲板可能需安装栏杆 • 可能需要安装外部检修平台 • 由冷却塔周围的障碍物引起的潜在进入问题 • 机械设备锁定 • 可能需要在爬梯周围安装安全护笼 • 避免置维护人员于闭式冷却塔内的潜在危险环境中。
/ Marley MH 闭式冷却塔 /
用户手册 05-116E
装和运行闭式冷却塔的重要信息。安装和运行闭式冷却 塔前请仔细阅读手册，然后按照所有说明运行。请保存本手册，以便将来 参考。
闭式冷却塔位置.................................................................................................................. 5 闭式冷却塔运输.................................................................................................................. 6 接收闭式冷却塔.................................................................................................................. 6 起吊闭式冷却塔.................................................................................................................. 6 闭式冷却塔安装.................................................................................................................. 7 马达接线................................................................................................................................ 8 机械传动设备.....................................................................................................................11 闭式冷却塔启动................................................................................................................13 闭式冷却塔运行................................................................................................................15 冬季运行..............................................................................................................................16 水质维护..............................................................................................................................20 闭式冷却塔清洗................................................................................................................21 排污........................................................................................................................................21 皮带松紧调节.....................................................................................................................22 皮带轮对准..........................................................................................................................25 闭式冷却塔维护进度.......................................................................................................25 季节性停机须知................................................................................................................29 延长停机..............................................................................................................................30 维护进度表..........................................................................................................................31 故障检查及修理 ...............................................................................................................32 其他信息..............................................................................................................................34
警告
准备工作
为此次安装而购买的使用 CoolBoost™ 技术的 Marley MH 闭式冷却塔 代表了当前横流式抽风闭式冷却塔的工艺水准。无论从热力性能还是运行 性能上来说，它都是目前此等级最高效的闭式冷却塔。 这些说明条款，连同单列出的有关马达、风扇、减速机®、联轴器、传动 轴、浮阀和泵等的说明，旨在向您保证在最长期内闭式冷却塔的正常运 行。产品所担保的性能取决于您的实际运行情况，因此请您在运行之前通 读这些说明条款。 如果您对此产品的运行和维护有任何疑问，并且无法在手册上找到答案时， 请您与 Marley 销售代理取得联系。如果您写信询问信息或订购部件，请 您说明标在检修门铭牌上的产品系列号。
