脂肪族减水剂的合成工艺以及合成产物分析
- 格式:doc
- 大小:306.50 KB
- 文档页数:11
脂肪族高效减水剂的合成与性能作者:冒海军来源:《城市建设理论研究》2013年第16期摘要:高效减水剂是生产高强高性能混凝土的重要原料。
减水剂作为一种分散剂,可以改变水泥颗粒表面的物理化学性质,增加颗粒间的斥力,从而增加新拌浆体的流动性,改善混凝土的工作性。
本文主要研究了脂肪族高效减水剂的合成工艺,对影响产品分散性的几个因素进行了分析。
关键词:脂肪族磺酸盐;高效减水剂;合成;性能中图分类号:Q493.5 文献标识码:A 文章编号:一、前言随着建设领域的发展,对混凝土高强及耐久性的需要,使得对混凝土的性能提出了更高的要求。
混凝土的高性能化最重要的技术途径是使用混凝土外加剂,混凝土外加剂以它不可替代的性能已经成为混凝土的重要组成部分。
脂肪族高效减水剂是丙酮磺化合成的羰基焦醛。
憎水基主链为脂肪族烃类,是一种绿色高效减水剂。
不污染环境,不损害人体健康。
对水泥适用性广,对混凝土增强效果明显,坍落度损失小,低温无硫酸钠结晶现象,广泛用于配制泵送剂、缓凝、早强、防冻、引气等各类个性化减水剂,也可以与萘系减水剂、氨基减水剂、聚羧酸减水剂复合使用。
脂肪族减水剂以其相对简单的生产工艺,对水泥适应性好,成为目前最重要的减水剂产品之一。
二、脂肪族高效减水剂的的特点脂肪族减水剂是上世纪80年代发展起来的一种新型减水剂。
它是以丙酮、甲醛、焦亚硫酸钠、片碱等为主要原料,经过磺化、缩合而制得的阴离子高分子表面活性剂。
高效减水剂是生产高强、高性能混凝土的主要原料之一。
目前在国内市场上,使用的高效减水剂主要有萘系减水剂,磺化三聚氰胺系减水剂,氨基磺酸盐系减水剂以及聚羧酸盐系减水剂。
高效减水剂是生产高强高性能混凝土的重要原料。
减水剂作为一种分散剂,可以改变水泥颗粒表面的物理化学性质,增加颗粒间的斥力,从而增加新拌浆体的流动性,改善混凝土的工作性能。
脂肪族减水剂具有以下特点:减水率高;含气量低,有利于制备高强、高性能混凝土;Na2SO4含量低,冬季无结晶沉淀现象,可以方便地复配成防冻剂、泵送剂;原料来源广泛,在工业萘价格上扬的今天,其性价比要高于萘系减水剂。
民营科技2018年第8期科技创新试论脂肪族高效减水剂合成工艺张景辉(牡丹江华鸿新型材料有限公司,黑龙江牡丹江157000)脂肪族高效减水剂属于外加剂的一种,通过添加不同的减水剂可以对混凝土的性能进行改善,使其更适应项目建设的需求。
1脂肪族高效外加剂的主要生产方式及反应机理1.1脂肪族高效外加剂的主要生产方式当前阶段,脂肪族类型减水剂的生产方式主要包括两种:即连续式以及间歇式生产模式。
减水剂的连续生产系统操作工艺简单、性能参数容易调整,生产的外加剂质量具备较高的稳定性,自动化控制系统的应用水平较高,但设备需要投入的成本较高,因此应用并不广泛。
与此同时,间歇性生产模式对设备的需求不高,生产成本较低,脂肪族减水剂的产量可以满足实际需求,现阶段在外加剂的中小生产单位中应用较为广泛。
然而,两种方式各有优劣,生产的技术水平并不理想,存在较大的改进空间,需要不断的进行技术研究、创新。
1.2反应机理1)基础反应机理。
在基础反应中,占据主要地位的反应主要有两种:首先,在碱性条件下,化学药剂的羟醛缩合基础反应;其次,是丙酮、甲醛与亚硫酸氢钠产生的加成反应。
在药剂进行基础反应的过程中会出现不同的缩合反应单体,常见的有丙酮一缩甲醛,该种反应对象是缩合单体,可以为链增长提供支持。
但基础反应的实际过程中,能够产生磺化反应的单体对象只有一个羟基,无法参与到链增长的过程中,因此充当链终止剂的作用。
2)缩合反应机理。
基础反应完成后,会出现多羟基化合物的反应产物,该种化合物在碱性条件下或高温环境下会发生失水缩合反应,产生磺化丙酮、甲醛的缩合物,缩合物的分子质量通常为五千左右。
该种反应发生的原理为缩聚机理,具体过程为基础反应后的多羟基化合物受碱性或高温条件的影响,发生磺化丙酮、甲醛缩合变化。
2在脂肪族类型减水剂合成过程中产生影响的主要因素与新型工艺探究2.1对减水剂性能产生影响的主要因素1)加料方式不同产生的影响。
加料方式的不同,获取的减水剂质量、性能也有所差别。
脂肪族减水剂复配技术脂肪族羟基磺酸盐缩合物是以羰基化合物为主要原料,在碱性条件下通过碳负离子的产生而缩合得到的一种脂肪族高分子链,并且通过亚硫酸盐对羰基的加成从而在分子链上引进亲水的磺酸基,这种缩合物的分子链上具有亲水基团和亲油基团,因而在性能上就具有了外表活性的特征,可以用作混凝土减水剂。
本文主要介绍脂肪族减水剂的性能及复配后在混凝土中的应用。
1 脂肪族减水剂的性能将脂肪族减水剂参加到混凝土中,假设保持水灰比不变,那么可以有效提高混凝土的坍落度;假设减小水灰比,那么可以获得流动性能良好的混凝土,易于成型密实,而且可以明显地提高混凝土的强度。
1.1 减水率实验在不同减水剂掺量的情况下,配制高强度、大流动性的混凝土,测定混凝土的坍落度及强度。
具体混凝土配合比和试验结果见表1。
从上面的试验可以看出,该减水剂的减水率随着掺量的增加而增大。
在试验范围内,减水剂的掺量与减水率几近成正比例的关系。
在第8 组试验中,减水剂掺量0.45%计,减水率可以到达20%以上,混凝土的出机坍落度为230 mm,混凝土的和易性良好,不离析、不泌水,28 d 的强度可以到达67.5 MPa。
另外,掺加该减水剂的混凝土,早期强度开展很快,3 d 的强度可以到达28 d 强度的70%~80%,7 d 的强度可以到达28 d 强度的80%~90%,而且混凝土的后期强度也有增长的趋势。
随着减水剂掺量的增加,混凝土单方用水量的减少,各组配比混凝土的早期强度也在增加。
由此可见,该系列的减水剂不同于萘磺酸甲醛缩合物或改性木质素磺酸钙等减水剂,因为这两类减水剂在增大掺量时会产生缓凝的作用,不同程度地影响混凝土的早期强度的开展。
1.2 脂肪族减水剂与萘系减水剂单掺及复配后的性能比拟为了比照该减水剂与萘系减水剂对混凝土减水率的作用,我们设计了下面的混凝土试验,分别为萘系减水剂单掺〔UNF-5〕,萘系与脂肪族同比例复配〔UNF- 5:ZF〕、脂肪族单掺〔ZF〕。
脂肪族减水剂即脂肪族高效减水剂,是一种绿色高效减水剂,不会对环境造成污染,此外也不会危及人体健康。
这样的脂肪类减水剂是由丙酮磺化合成的羰基焦醛。
脂肪族减水剂为外观棕红色的液体,固体含量大于35%,比重在1.15-1.2之间。
性能特点:
1、减水率高,可达15-25%,如果在同等强度坍落度状况,可以节约25-30%的水泥用量,从而可以节省成本。
2、早强、增强效果明显,加入此类减水剂,三天可达到60-70%的设计强度,七天则可达到100%,28天的话,则会达成比空白混凝土强度高30-40%的效果。
3、高保塑,和葡萄糖酸钠、麦芽糊精等这样的缓凝剂复合使用的话,混凝土坍落度经时损失会大幅减小。
4、对水泥适应性良好,和易性及粘聚性也不错,与其他各类外加剂配伍良好。
5、砼的抗冻融,抗渗,抗硫酸盐侵蚀以及其他物理性能能够得到显着提升。
6、特别适用以下砼:流态塑化砼,自然养护、蒸养砼,抗渗防水砼,耐久性抗冻融砼,抗硫酸盐侵蚀海工砼,以及钢筋、预应力砼;
7、无毒,不燃,不腐蚀钢筋,冬季无硫酸钠结晶。
脂肪族减水剂合成与性能分析1.实验目的:培养学生实际动手能力,提高学生分析问题解决问题能力;加深有机化学理论教学中聚合物的合成与应用的理解,了解混凝土化学助剂种类及应用,提高对本专业学习兴趣。
2.脂肪族减水剂合成原理:减水剂种类较多,传统有木质磺酸盐、萘磺酸盐甲醛缩合物,近年来发展应用较多的脂肪族减水剂、氨基减水剂、聚羧酸盐减水剂,其中脂肪族减水剂具有:一种绿色高效减水剂本产品不污染环境,不损害人体健康。
对水泥适用性广,对混凝土增强效果明显,坍落度损失小,低温无硫酸钠结晶现象,广泛用于配制泵送剂、缓凝、早强、防冻、引气等各类个性化减水剂,也可以与萘系减水剂、氨基减水剂、聚羧酸减水剂复合使用。
脂肪族类高效减水剂是一种磺化丙酮甲醛缩合物(简称SAF),是近来发展较快的一种新型高效减水剂,具有生产工艺简单、周期短,常压反应,生产和使用过程对环境无污染;对水泥分散性好、减水率高,混凝土坍落度经时损失小、耐久性好等优点,具有极高的研究和推广价值。
SAF 的合成工艺主要采用丙酮的磺化反应及与甲醛的缩合反应。
原料配比、反应温度和pH 值是影响SAF 性能的主要因素。
脂肪族高效减水剂是高分子磺化合成的羰基焦醛。
是以甲醛、丙酮、亚硫酸钠(磺化试剂)为主要原料。

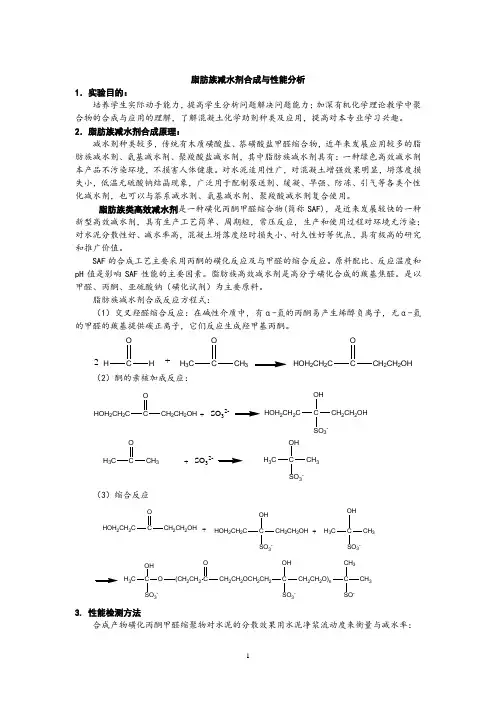

脂肪族减水剂合成反应方程式:(1)交叉羟醛缩合反应:在碱性介质中,有α-氢的丙酮易产生烯醇负离子,无α-氢的甲醛的羰基提供碳正离子,它们反应生成羟甲基丙酮。
HCOH+H 3CCOCH 32HOH 2CH 2CCOCH 2CH 2OH(2)酮的亲核加成反应:+HOH 2CH 2COCH 2CH 2OH SO 32-HOH 2CH 2CC OH CH 2CH 2OHSO 3-+H 3CCOCH 3SO 32-H 3CC OHCH 3SO 3-(3)缩合反应+HOH 2CH 2COCH 2CH 2OH HOH 2CH 2CC OH CH 2CH 2OH SO 3-+H 3CCOHOH 3CC OH CH 3SO 3-SO 3-(CH 2CH 2COCH 2CH 2OCH 2CH 2C OH SO 3-CH 2CH 2O)nC CH 3SO -CH 33. 性能检测方法合成产物磺化丙酮甲醛缩聚物对水泥的分散效果用水泥净浆流动度来衡量与减水率:(1)水泥净浆流动度的测定:根据国家标准《GB/T8077-2000》规定,结合相关文献介绍,采用以下方法检测水泥净浆流动度:在水泥净浆搅拌机中,加入称好的水泥、外加剂和水进行搅拌。
脂肪族减水剂生产工艺
脂肪族减水剂是一种常用的建筑助剂,主要用于控制混凝土的流动性并减少水泥用量。
下面,我们将介绍脂肪族减水剂的生产工艺。
首先,脂肪族减水剂的生产原料主要包括脂肪醇和氧化剂。
脂肪醇是一种有机化合物,可以从动植物油脂、煤焦油、石油等原料中提取。
氧化剂则可以采用过氧化苯甲酰和过氧化苯代硫酮等。
其次,脂肪族减水剂的生产工艺主要包括以下几个步骤:
1. 提取脂肪醇:将原料中的脂肪醇进行提取。
首先,将原料加入特定溶剂中,在适当的温度下进行搅拌。
然后,通过蒸馏、浓缩等工艺,将脂肪醇从溶剂中分离出来。
2. 合成脂肪醇聚氧乙烯醚:将提取得到的脂肪醇与氧化剂进行反应,得到脂肪醇聚氧乙烯醚。
反应条件通常需要控制温度、压力等参数,以保证产品的质量。
3. 加工脂肪族减水剂:将合成得到的脂肪醇聚氧乙烯醚进行加工。
首先,需要对产品进行中和处理,即将脂肪醇聚氧乙烯醚与碱性物质反应,中和其中的酸性基团。
然后,进行干燥、粉碎等加工工序,使产品达到所需的形态和颗粒度。
最后,通过包装、质检等环节,将脂肪族减水剂进行包装,并进行质量检测,确保符合相关的标准和要求。
生产出来的脂肪
族减水剂可以用于建筑材料的生产和施工过程中,提高混凝土的流动性,减少水泥用量,提高混凝土的强度和耐久性。
综上所述,脂肪族减水剂的生产工艺主要包括原料提取、脂肪醇聚氧乙烯醚合成、产品加工等步骤。
在整个生产过程中,需要严格控制工艺参数,保证产品质量,并进行包装和质检,以满足建筑材料的需求。
ZM-1型脂肪族减水剂工艺规程1.主题容与合用围本标准规定了ZM-1型脂肪族高效减水剂生产的原料、产品性质和质量标准以及生产的基本原理、工艺流程、工艺控制指标、过程管理等容。
本标准合用于ZM-1脂肪族高效减水剂生产过程中的工艺管理。
2.产品说明2.1.产品名称及化学组成ZM-2脂肪族高效减水剂属丙酮磺化甲醛缩合物,用对丙酮、亚硫酸钠、焦亚硫酸钠、甲醛为主要原料,该合成时在稀碱的条件下,通过碳负离子反应历程,产生逐步醇醛缩合反映,形成具有β—OH的醛酮。
反应过加入羰基活性高的甲醛进行复杂的共缩聚反应,并在磺化剂存在下,控制适当的碱度和温度,形成含有不饱和的键的脂肪族链状化合物,其份子链中含有—SO3H、—OH和共轭双键,属阴性离子表面活性剂。
2.2产品质量标准:本产品在质量上执行国标GB8076-2022(代替GB8076-1997)(1)产品的均匀性:项目检验值外观红褐色液体固含量,% 34±2密度 1.20±0.02g/cm3水泥净浆流动度,mm 250总碱量,%(Na2 O+0.658k2O) 2.5氯离子含量,% 0.01 PH值12-14数据以液体产品计(2)产品的混凝土性:检 验 项 目标准指标 检验值一等品 合格品减水率,% ≧12 ≧10 25净浆值 控 250mm以上 泌水率比,% ≦90 ≦95 30含气量,% ≦3.0 ≦4.0 2.6凝结时间差,min 初凝 -90~ +120 +30 终凝 +20抗压强度比,% 1d ≧140 ≧130 1753d ≧130 ≧120 1527d ≧125 ≧115 14728d ≧120 ≧110 130 收缩率比,% 28d ≦135 110 对钢筋的锈蚀作用 说明对钢筋有无锈蚀 无锈蚀2.2产品性质:2.2.1脂肪族系高效减水剂是一种绿色高效减水剂。
不污染环境,不伤害人体健康。
对水泥合用性广,对混凝土增强效果明显,坍落度损失小,低温无硫酸钠结晶现象,广泛用于配制泵送剂、缓凝、早强、防冻、引气等各类个性化减水剂,也可以与萘系减水剂、氨基减水剂、聚羧酸减水剂复合使用。
新型改性脂肪族减水剂的制备方法研究摘要】随着混凝土技术的发展,高效减水剂已经成为混凝土外加剂中最重要的组成部分。
目前国内的外加剂市场中,高效减水剂主要仍以萘系、聚羧酸为主。
然而,萘系减水剂受其结构制约,无法从根本上改善混凝土保坍性能;聚羧酸减水剂虽保坍性能优异,与水泥适应性好,但因价格昂贵,其应用范围受到一定的限制。
脂肪族减水剂是上世纪80年代发展起来的一种新型减水剂。
它是以丙酮、甲醛、亚硫酸盐等为主要原料,经过磺化、缩合而制得的阴离子高分子表面活性剂。
脂肪族减水剂具有掺量低、硫酸钠含量少(小于1%)、冬天无结晶、对钢筋无锈蚀等特点,属于早强非引气型减水剂,目前在高强管桩生产中应用较多。
然而,随着亚硫酸盐的价格不断上涨,也增加了脂肪族减水剂的成本,另外,但其减水率相对于萘系要稍高一点,保坍性能和适应性一般,已不能满足对其其高性能化的要求了。
高效减水剂的广泛应用使混凝土向高性能方向发展。
脂肪族高效减水剂具有减水率高、强度增长快、风量小等优点,是目前市场上应用最广泛的减水剂之一。
但是,普通脂肪族减水剂的加入也会带来一些不良影响,如由于泌水严重,往往会引起混凝土早期塑性开裂,而收缩开裂会导致混凝土早期破坏和结构耐久性下降,降低建筑物的使用寿命,造成巨大的经济损失。
因此,改性脂肪族减水剂的研究越来越多。
本文详细研究了丙酮、甲醛和对氨基苯磺酸钠的反应条件,并对新型改性脂肪族减水剂的性能进行了测试。
与传统的脂肪族减水剂相比,该产品不仅色泽较浅,而且在减水和保坍方面具有明显的优势。
【关键词】改性脂肪族减水剂;制备;新型前言随着混凝土技术的不断发展,对混凝土的流动性大、保坍时间长、水化热低、强度高、耐久性好等各项性能提出了更高的要求,对混凝土的能耗、耐久性等经济要求也越来越高,尽量降低成本,加快施工进度。
工程实践证明,混凝土外加剂不仅能使混凝土获得优良的性能,而且能满足许多不同的工程施工需要,因此混凝土外加剂已成为混凝土的重要组成部分。
脂肪族高效减水剂合成工艺研究近年来,随着电子、医药、食品、染料等工业的发展,对减水剂的需求不断增加,而减水剂也由传统的萘二烯类物质发展到现在的脂肪族类物质。
系统研究脂肪族类减水剂的合成工艺,不仅可以充分挖掘脂肪族减水剂已有资源,还可以探索新的制备方法,扩大应用范围,在脂肪族减水剂的合成中扮演积极的作用。
脂肪族减水剂的特性取决于它们的含氧官能团,这些含氧官能团可以分为羟基、羰基、酰基、氨基等等,而基础脂肪烃可以从石油中提取。
首先,将减水剂合成的起始原料和含氧官能团分开,并利用醇酸法、水解法、氧化法等方法产生反应,将基础脂肪烃与含氧官能团进行聚合,形成减水剂。
此外,还可以采用多组分反应,将多种不同功能原料进行聚合,以形成复合减水剂。
脂肪族减水剂的合成工艺还可以采用热反应法、溶剂反应法、催化反应法等。
例如,采用溶剂反应法合成脂肪族减水剂的方法是,将基础脂肪烃与磷酸酯类官能团进行溶剂反应,利用磷酸酯在溶剂中,发生分子内聚合反应,从而形成新的减水剂。
此外,还可以采用催化反应,将抗性脂肪烃与羟基官能团使用催化剂结合,以节约能源和保护环境,形成新型的减水剂。
脂肪族减水剂的反应条件涉及到温度、压力和还原剂等因素,对反应条件的控制直接影响着脂肪族减水剂的合成效率。
脂肪族减水剂合成工艺的研究有助于实现减水剂的节能减排,减轻环境污染,保护环境。
脂肪族减水剂的合成工艺可以利用改性技术改善其热稳定性、降低吸附性、降低腐蚀性以及提高脱水效率等,从而提高其对减水剂的应用价值,实现节能减排。
综上所述,脂肪族高效减水剂合成工艺有助于实现减水剂的节能减排,保护环境,提高减水剂的应用价值。
它不仅可以充分挖掘脂肪族减水剂已有资源,还可以探索新的制备方法,扩大应用范围。
在未来的工艺研究中,应当深入探讨脂肪族减水剂的合成工艺,以更多的科学技术来支持减水剂的开发和应用。
支持减水剂的开发和应用,更好地服务民众,更好地实现绿色社会。
为此,有关研究者应当加强研究,提出更加科学有效的合成工艺,以实现高效减水剂生产和节能减排目标,为改善环境污染贡献自己的力量。
脂肪族减水剂的合成工艺及合成产物分析1.减水剂的作用机理由于水泥颗粒粒径绝大部分在7μm-80μm范围内,属于微细粒粉体颗粒范畴。
对于水泥—水体系,水泥颗粒及水泥水化颗粒表面为极性表面,具有较强的亲水性。
微细的水泥颗粒具有较大的比表面能(固液界面能),为了降低固液界面总能量,微细的水泥颗粒具有自发凝聚成絮团趋势,以降低体系界面能,使体系在热力学上保持稳定性。
同时.在水泥水化初期,C3A颗粒表面带正电,而C3S和C2S颗粒表面带负电,正负电荷的静电引力作用也促使水泥颗粒凝聚形成絮团结构(如图1所示)。
由于水泥颗粒的絮凝结构会使10%-30%的自由水包裹其中,从而严重降低了混凝土拌合物的流动性。
减水剂掺入的主要作用就是破坏水泥颗粒的絮凝结构,使其保持分散状态,释放出包裹于絮团中的自由水,从而提高新拌混凝土的流动性。
作为水泥颗粒分散剂的减水剂,大部分是相对分子量较低的聚合物电解质,其相对分子量在1500一100000范围内。
这些聚合物电解质的碳氢链上都带有许多极性基官能团,极性基团的种类通常有一SO3、一COO-及一OH等。
这些极性基团与水泥颗粒或水化水泥颗粒的极性表面具有较强的亲合力。
带电荷的减水剂(具有一SO3、一COO一等极性基的阴离子表面活性物质)通过范德华力或静电引力或化学键力吸附在水泥颗粒表面;带极性基(如一OH、一O-)的非离子减水剂也能通过范德华力和氢键的共同作用吸附在水泥颗粒表面。
没有与水泥颗粒表面作用的极性基则随碳氢链伸入液相(见图1-1所示)。
图(1-1)减水剂作用机理示意图水泥颗粒或水泥水化颗粒作为固体吸附剂,由于本身性质和结构的复杂性,使减水剂在其表面的吸附既有物理吸附,也有化学吸附。
并且吸附作用可以发生在毛细孔、裂缝及气孔的所有表面上。
减水剂在水泥颗粒表面的吸附过程要比一般的溶液吸附过程复杂得多。
并且在水泥—水分散体系中,水泥粒子吸附减水剂的同时,还伴随着水泥的水化过程。
减水剂掺入新拌混凝土中,能够破坏水泥颗粒的絮凝结构,起到分散水泥顺位及水泥水化颗粒的作用,从而释放絮凝结构中的自由水,增大混凝土拌合物的流动性。
脂肪族助剂的合成编号:……-1(时间..)脂肪族减水剂20磺化剂:亚硫酸钠+焦亚硫酸钠醛酮比:2.5:1(1)37.8g亚硫酸钠+32.3g焦亚硫酸钠,丙酮29g水75g混合。
不完全溶解。
(2)组装仪器,将第一步液体移入四口瓶,搅拌回流至大部分固体溶解。
(3)向四口瓶中滴加101.3g甲醛,保持滴加速度,控温55-65℃(水浴)(4)用氢氧化钠调节PH至11-12,。
(5)一个小时后滴加完毕。
(6)移至水浴锅,95℃保温1小时。
(7)一小时后取出,冷却,得成品减水剂。
测固含量,粘度一、原料及用量摩尔质量1.37%甲醛工业级2.5 202.7克2.丙酮分析纯 1 58克3.无水亚硫酸钠(Na2 SO3):分析纯 0.6 75.6克4.焦亚硫酸钠(Na2 S2O5)工业级 0.34 64.6克5.氢氧化钠:分析纯, 9克(PH=..)(2.25%占单体总量)6.水……………………………………………………150克二、步骤合成工艺采用三段甲醛添加工艺。
(1) 将一部分37%甲醛(55G,0.68摩尔)加入烧瓶中、再加入焦亚硫酸钠(Na2 S2O5,64.6 G,0.34摩尔) 搅拌混合均匀至溶液澄清后,(测定PH値?是否需要调整?)再加入丙酮(58 G,1摩尔),控温30-35℃,搅拌0.5 h备用A。
(2) 在装有回流冷凝管、温度计、搅拌器、滴液漏斗的四口烧瓶中加入称量好的自来水(150 G)和无水亚硫酸钠(Na2 SO3,0.6摩尔,75.6 G), 催化剂(氢氧化钠,9G,用水溶解!)以及另一部分甲醛(48.6G )。
(测定PH値?)开动搅拌器用水浴升温至55℃,在55~65 ℃条件下用滴液漏斗缓慢滴加上面的混合液A, 加完后再迅速滴加(99.1G )37 %的甲醛, 滴加时间共3~4 h。
(3) 滴加完毕后,升温至90~95 ℃,保温2~3h, 而后降温到50℃以下,得到固含量为35%的产品。
注意:(1)温度:在加入丙酮时如温度过高反应剧烈而无法控制,同时丙酮挥发浪费过多。
脂肪族免加热聚羧酸减水剂配方工艺流程及合成工艺一.配方设计
(4)滴加完毕,转入锥形瓶,水浴升温93℃。
溶液逐渐变为红棕色液体,保温1小时。
得成品减水剂。
2.注意:
(1)温度:在加入丙酮时如温度过高反应剧烈而无法控制,同时丙酮挥发浪费过多。
(2)滴加速度:甲醛滴加速度要严格控制,速度过快则整个缩合反应剧烈或无法反应。
免加热聚羧酸配方及工艺
配方1
30摄氏度
一、配方
原材料配比表
二、工艺流程
将60克异戊烯基聚氧乙烯醚溶解于90克水充分搅拌使之完全溶解;加入共聚单体1.5克丙烯酸、4克马来酸酐及0.8克分子量调节剂甲基丙烯磺酸钠和0.6克氧化剂过硫酸铵,搅拌令其均匀,在2---3小时内滴加共聚单体1克丙烯酸和0.8克还原剂硫代硫酸钠使其聚合,期间温度不要超过40摄氏度,滴定完毕继续搅拌20分钟;加入7克40%氢氧化钠溶液中和并使其熟化升温,当温度不再升高时继续搅拌30分钟既得成品。
配方2
25摄氏度
一、配方
原材料配比表。

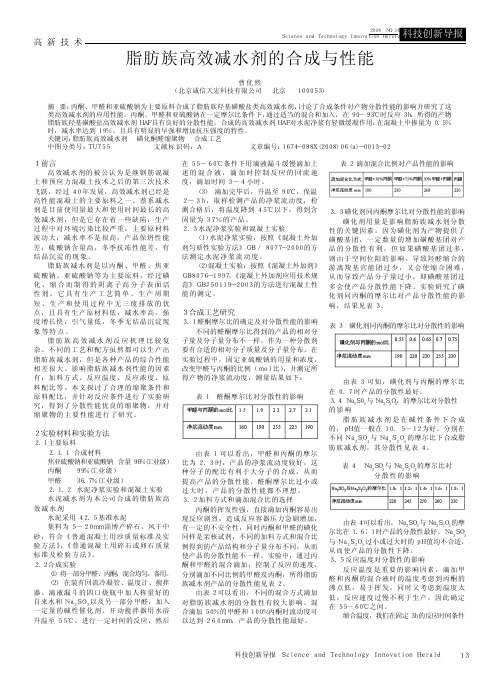

脂肪族高效减水剂的合成工艺
1 实验
1.1 主要原料
丙酮(工业级)、甲醛(工业级)、焦亚硫酸钠和亚硫酸钠(工业级)。
1.2 合成实验
(1)将一部分甲醛、丙酮和Na2S:O,混合均匀,备用。
(2)在装有回流冷凝管、温度计、搅拌器、滴液漏斗的四口烧瓶中加人称量好的自来水和Na2SOs以及另一部分甲醛。
开动搅拌器用水浴升温至55℃,在55-65℃条件下用滴液漏斗缓慢滴加上述的混合液,滴加时间3-4h。
(3)滴加完毕后,升温至90-95~C,保温2-3h,得到含固量为35%的产品。
1.3 水泥净浆实验和混凝土实验
(1)实验原材料:减水剂为本实验合成的脂肪族高效减水剂。
此外,为了与其它减水剂比较,选用了常用的磺化三聚氰胺减水剂SM及萘系减水剂;水泥采用52.5基准水泥;集料为5-20mm的碎石和风干中砂。
(2)水泥净浆实验:按照GB/8077-2000的方法测定水泥净浆流动度。
(3)混凝土实验:按照GB8076-1997的方法进行混凝土性能的测定。
2 结果与讨论
2.1 加料方式对产品分散性能的影响
不同的加料方式得到的产品的结构不一样,从而使产品的分散性能不一样。
实验中,分别滴加不同量的甲醛(A)及丙酮(B),所得脂肪族减水剂产品的分散性能见表1。
表1 加料方式对分散性的影响。
脂肪族减水剂的合成工艺及合成产物分析1.减水剂的作用机理由于水泥颗粒粒径绝大部分在7μm-80μm范围内,属于微细粒粉体颗粒范畴。
对于水泥—水体系,水泥颗粒及水泥水化颗粒表面为极性表面,具有较强的亲水性。
微细的水泥颗粒具有较大的比表面能(固液界面能),为了降低固液界面总能量,微细的水泥颗粒具有自发凝聚成絮团趋势,以降低体系界面能,使体系在热力学上保持稳定性。
同时.在水泥水化初期,C3A颗粒表面带正电,而C3S和C2S颗粒表面带负电,正负电荷的静电引力作用也促使水泥颗粒凝聚形成絮团结构(如图1所示)。
由于水泥颗粒的絮凝结构会使10%-30%的自由水包裹其中,从而严重降低了混凝土拌合物的流动性。
减水剂掺入的主要作用就是破坏水泥颗粒的絮凝结构,使其保持分散状态,释放出包裹于絮团中的自由水,从而提高新拌混凝土的流动性。
作为水泥颗粒分散剂的减水剂,大部分是相对分子量较低的聚合物电解质,其相对分子量在1500一100000范围内。
这些聚合物电解质的碳氢链上都带有许多极性基官能团,极性基团的种类通常有一SO3、一COO-及一OH等。
这些极性基团与水泥颗粒或水化水泥颗粒的极性表面具有较强的亲合力。
带电荷的减水剂(具有一SO3、一COO一等极性基的阴离子表面活性物质)通过范德华力或静电引力或化学键力吸附在水泥颗粒表面;带极性基(如一OH、一O-)的非离子减水剂也能通过范德华力和氢键的共同作用吸附在水泥颗粒表面。
没有与水泥颗粒表面作用的极性基则随碳氢链伸入液相(见图1-1所示)。
图(1-1)减水剂作用机理示意图水泥颗粒或水泥水化颗粒作为固体吸附剂,由于本身性质和结构的复杂性,使减水剂在其表面的吸附既有物理吸附,也有化学吸附。
并且吸附作用可以发生在毛细孔、裂缝及气孔的所有表面上。
减水剂在水泥颗粒表面的吸附过程要比一般的溶液吸附过程复杂得多。
并且在水泥—水分散体系中,水泥粒子吸附减水剂的同时,还伴随着水泥的水化过程。
减水剂掺入新拌混凝土中,能够破坏水泥颗粒的絮凝结构,起到分散水泥顺位及水泥水化颗粒的作用,从而释放絮凝结构中的自由水,增大混凝土拌合物的流动性。
虽然,减水剂的种类不同,其对水泥颗粒的分散作用机理也不尽相同,但是,概括起来,减水剂分散减水机理基本上包括以下五个方面。
(一)降低水泥颗粒固液界面能减水剂通常为表面活性剂(异极性分子),性能优良的减水剂在水泥—水界面上具有很强的吸附能力。
减水剂吸附在泥颗粒表面能够降低水泥颗粒固液界面能,降低水泥—水分散体系总能量,从而提高分散体系的热力学稳定性,这样有利于水泥颗粒的分散。
因此,不但减水剂的极性基种类、数量影响其减水作用效果,而且减水剂的非极性基的结构特征,碳氢链长度也显著影响减水剂的性能。
(二)静电斥力作用新拌混凝土中掺入减水剂后,减水剂分子定向吸附在水泥颗粒表面,部分极性基团指向液相。
由于亲水极性基团的电离作用,使得水泥颗粒表面带上电性相同的电荷,并且电荷量随减水剂浓度增大而增大直至饱和,从而使水泥颗粒之间产生静电斥力,使水泥颗粒絮凝结构解体,颗粒相互分散,释放出包裹于絮团中的自由水,从而有效地增大拌合物的流动性。
带磺酸根(一SO3)的离子型聚合物电解质减水剂.静电斥力作用较强;带羧酸根离子(一COO-)的聚合物电解质减水剂,静电斥力作用次之;带羟基(一OH)和醚基(一O一)的非离子型表面活性减水剂,静电斥力作用最小。
以静电斥力作用为主的减水剂(如萘磺酸盐甲醛缩合物、三聚氰胺磺酸盐甲醛缩合物等)对水泥颗粒的分散减水机理如图1-2所示。
图(1-2)减水剂静电斥力分散机理示意图(三)空间位阻作用聚合物减水剂吸附在水泥颗粒表面,则在水泥颗粒表面形成一层有一定厚度的聚合物分子吸附层。
当水泥颗粒靠近,吸附层开始重叠,即在颗粒之间产生斥力作用,重叠越多,斥力越大。
这种由于聚合物吸附层靠近重叠而产生的阻止水泥颗粒接近的机械分离作用力,称之为空间位阻斥力。
一般认为所有的离子聚合物都会引起静电斥力和空间位阻斥力两种作用力,它们的大小取决于溶液中离子的浓度,以及聚合物的分子结构和摩尔质量.线型离子聚合物减水剂(如萘磺酸盐甲醛缩合物、三聚氰胺磺酸盐甲醛缩合物)吸附在水泥颗粒表面,能显著降低水泥颗粒的ξ负电位(绝对值增大),因而其以静电斥力为主分散水泥颗粒,其空间位阻斥力较小。
具有枝链的共聚物高效减水剂(如交叉链聚丙烯酸、羧基丙烯酸与丙烯酸酯共聚物、含接枝聚环氧乙烷的聚丙烯酸共聚物等等)吸附在水泥颗粒表面,虽然其使水泥颗粒的ξ负电位降低较小,因而静电斥力较小,但是由于其主链与水泥颗粒表面相连,枝链则延伸进入液相形成较厚的聚合物分子吸附层,从而具有较大的空间位阻斥力作用,所以,在掺量较小的情况下便对水泥颗粒具有显著的分散作用。
以空间位阻作用为主的典型接枝梳状共聚物对水泥颗粒的分散减水机理如图1-3所示。
图(1-3)减水剂空间位阻斥力分散机理示意图(四)水化膜润滑作用减水剂大分子含有大量极性基团,如木质素磺酸盐含有磺酸基(一SO3),羟基(一0H)、和醚基(一O一)、萘磺酸盐甲醛缩合物和三聚氰胺磺酸盐甲醛缩合物含有磺酸基,氨基磺酸盐甲醛缩合物含有磺酸基和胺基(一NH2):聚胺酸盐减水剂含有羟基(一CO一)和醚基。
这些极性基因具有较强的亲水作用,特别是羟基、胺基和醚基等均可与水形成氢键,故其亲水性更强。
因此,减水剂分子吸附在水泥颗粒表面后,由于极性基的亲水作用,可使水泥颗粒表面形成一层具有一定机械强度的溶剂化水膜。
水化膜的形成可破坏水泥颗粒的絮凝结构,释放包裹于其中的拌和水,使水泥颗粒充分分散,并提高了水泥颗粒表面的润湿性,同时对水泥颗粒及骨料颗粒拉的相对运动具有润滑作用,所以在宏观上表现为新拌混凝土流动性增大。
(五)引气隔离“滚珠”作用木质素磺酸盐、腐植酸盐、聚羧酸系及氨基磺酸盐系等减水剂,由于能降低液气界面张力故具有一定的引气作用。
这些减水剂掺入混凝土拌合物中,不但能吸附在固液界面上,而且能吸附在液气界面上,使混凝土拌合物中易于形成许多微小气泡。
减水剂分子定向排列在气泡的液气界面上,使气泡表面形成一层水化膜,同时带上与水泥颗粒相同的电荷。
气泡与气泡之间,气泡与水泥颗粒之间均产生静电斥力,对水泥颗粒产生隔离作用,从而阻止水泥颗粒凝聚。
而且气泡的滚珠和浮托作用,也有助于新拌混凝土中水泥颗粒、骨料颗粒之间的相对滑动。
因此,减水剂所具有的引气隔离“滚珠”作用可以改善混凝土拌合物的和易性。
2.脂肪族减水剂的合成工艺2..1反应机理脂肪族高效减水剂的合成, 主要是利用醛酮在碱催化下的缩合反应和对其羧基的位进行磺甲基化反应引入磺酸基来α控制其分子量和水溶性, 并通过调整醛酮和磺化剂的比例来控制其缩合度和磺化度,从而得到同时具有高减水效果和良好保坍性能的分子结构。
分子结构如下图 :目前合成脂肪族高效减水剂的原料主要是丙酮、甲醛、Na2SO3 Na2S2O5催化剂等。
脂肪族高效减水剂在合成过程中,可能存在的反应方程式主要为以下六类, 共12个反应方程式:1.水解反应(1) : 亚硫酸盐的水解(2) : 焦亚硫酸盐的水解2.亲核加成反应反应( 3) : 甲醛与亚硫酸氢钠的加成反应(4) : 丙酮与亚硫酸氢钠的加成反应(5) : 交联反应聚合反应反应(9)-反应(11)根据上述12个反应方程式及其理论分析, 可知, 为了得到具有一定基团的聚合物, 必须控制好反应( 3) 、( 4) 、( 5) 、( 6) 、(7 ) 、( 8) 、( 9) 、(10 ) 和反应(11 ) , 且反应顺序应该是先进行反应( 3) , 再进行反应( 6) , 然后进行反应( 9) 和(10 ) , 最后进行(11) ; 同时要防止反应( 4) 、( 5) 、( 7) 、和(8) 发生。
2.2 减水剂的形成机制(1)甲醛与磺化剂SO2-形成碱性加成产物。
(2)在体系中碱的作用下,丙酮与甲醛发生缩合反应、迈克尔加成反应,形成减水剂分子骨架。
(3)在体系中碱的作用下,酮羰基侧链与甲醛发生加成反应,形成亲水性的羟基。
(4)酮羰基与亚硫酸根发生加成反应,将亲水性磺酸根引入分子骨架。
形成这种缩聚产物,甲醛、丙酮摩尔比需达到2∶1,SO2-3 、丙酮摩尔比需达到0.5∶1。
根据投料比,每个结构单元中会接入更多的羟甲基,磺酸根的数目会减少。
另外,迈克尔加成产物可以发生分子内的羟醛缩合,形成酚类物质,所以不排除结构单元中有苯环通过酚醛缩合机制进入分子骨架。
另外,在碱性条件下,羟甲基可以发生脱水在结构单元中形成α,β- 不饱合酮结构。
2.3 加料工艺的选择在选取加料工艺时,固定原料投加量为:甲醛(37%)110g,丙酮40g,焦亚硫酸钠 38g,H2O 140g,n 甲醛∶n丙酮∶n亚硫酸≈1∶0.4:0.3固含量约32%。
按如下4 种方式进行投料。
(1)焦钠溶于水,控温50℃滴加甲醛、丙酮混合液,混合液于1h 滴完后,体系升温至90℃反应4h。
(2)焦钠溶于水,控温50℃情况下先滴入所有甲醛的30%,然后50℃情况下滴入所有丙酮与40%的甲醛的混合液,滴完后,体系升温至90℃,升温同时滴入剩余30%甲醛。
甲醛滴完后于90℃下反应3h。
(3)50℃下所有丙酮与水混合,加入焦钠,搅拌30min 后开始滴加所有甲醛,滴完甲醛后,体系升温至90℃反应4h。
(4)焦钠、水、甲醛混合(大约与焦钠形成加成产物的量),升温至50℃,所有丙酮与剩余甲醛混合,与剩余焦钠一起,共分为3 批次于1.5h 内加入反应体系。
加毕升温至90℃,反应4h.一般用第二种加料方式来进行生产。
3.合成产物组分的分析根据不同的原材料,不同的配料,不同的合成工艺,不同的控制流程得出的产物合组分都不一样的。
其中,在风干含固中,主要成分是磺化丙酮-甲醛缩合物,其他附带产物有少量硫酸钠,甲醇等物质。
4 结论(1)使用正交试验法得到了本文使用工艺条件下合成脂肪族减水剂的最佳条件为:甲醛、丙酮摩尔比为2.9∶1;SO2-3 、丙酮摩尔比为0.33∶1;90℃保温时间为5h。
(2)使用红外光谱指出产品分子结构中含有羟基、羰基、亚甲基、磺酸根、双键、芳环等官能团。
(3)结合产品红外光谱以及改进的投料工艺,提出了脂肪族减水剂可能结构的形成机制。
