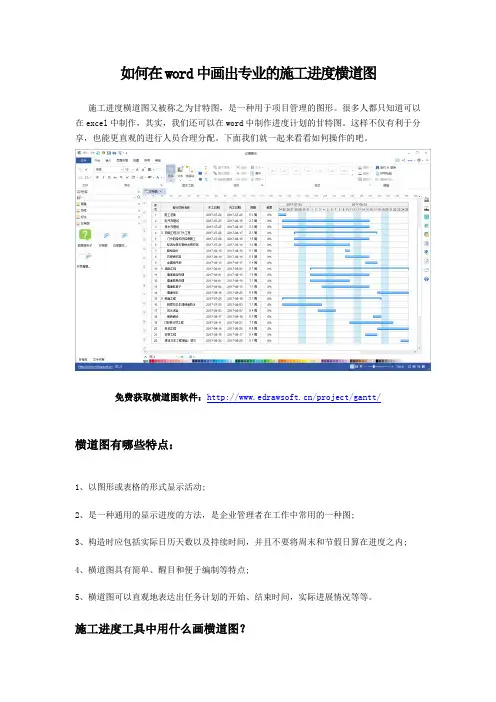

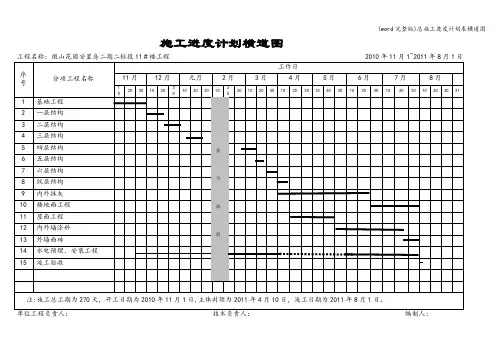

如何在word中画出专业的施工进度横道图施工进度横道图又被称之为甘特图，是一种用于项目管理的图形。

很多人都只知道可以在excel中制作，其实，我们还可以在word中制作进度计划的甘特图。

这样不仅有利于分享，也能更直观的进行人员合理分配。

下面我们就一起来看看如何操作的吧。

免费获取横道图软件：/project/gantt/横道图有哪些特点：1、以图形或表格的形式显示活动;2、是一种通用的显示进度的方法，是企业管理者在工作中常用的一种图;3、构造时应包括实际日历天数以及持续时间，并且不要将周末和节假日算在进度之内;4、横道图具有简单、醒目和便于编制等特点;5、横道图可以直观地表达出任务计划的开始、结束时间，实际进展情况等等。

施工进度工具中用什么画横道图？亿图图示，拥有一套绘制横道图的智能工具。

除此之外，也支持绘制时间线、PERT图、质量功能部署、工作分解结构等项目管理图表。

亿图内置不同主题的横道图模板，软件智能化的操作方式，以及丰富的符号库让整个复杂的绘图过程变得更加的简单、便捷，除此之外还能通过亿图绘制项目流程图、思维导图、项目进度跟踪表等等。

横道图绘制步骤第一步：打开亿图软件，新建“项目管理”中选择“甘特图”模板，或者通过甘特图例子进行创建;第二步：从软件左侧的“符号库”中，选择所需要的甘特图形状，双击或者拖拽至绘图页面;PS：双击打开的甘特图若没有自动弹出“甘特图选项”的，可以在“甘特图”菜单栏中选择“设置数据”进行修改。

第三步：在“甘特图选项”中对甘特图的属性进行修改，点击“OK”后会生成一个简单的甘特图;第四步：选中“甘特图”后点击“甘特图”菜单栏;1、插入新任务：选中甘特图中的任意一行，再点击“插入新任务”即可新增一个主任务。

2、添加子任务：同理，可新增一个子任务。

3、删除：可用来删除其中的某一项任务4、缩进、凸出：是用来调整任务的类别，可将主任务调整为子任务，也可将子任务调整为主任务。

5、导入数据：可通过数据文件，快速创建甘特图，文件格式可以是 .txt .csv .xls .xlsx。

流水施工横道图绘制 Prepared on 22 November 2020第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

流水施工横道图（2019年1月21日星期一）一、参数1．工艺参数：施工流程或施工队，用小写字母n表示。

2．空间参数：施工区段，用小写字母m表示。

3．时间参数：流水步距，流水节拍，工期。

（1）流水步距：前后相邻两个施工流程或施工队，进入第一个施工段进行流水施工的时间间隔，用大写字母K表示。

（2）流水节拍：施工流程或施工队在施工段上的持续时间，用小写字母t表示。

（3）工期：用大写字母T表示。

二、横道图分类1．等节奏流水施工横道图：横道图中所有流水节拍都相等。

a a aa a aa a a2．无节奏流水施工横道图：同一施工流程的不同施工段的流水节拍不完全相等。

a b ad c ba a e3．异步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍不完全成倍数关系。

a a aa a a1.5a 1.5a 1.5a4．等步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍彼此成倍数关系。

a a aa a a2a 2a 2a三、横道图参数计算1．等节奏流水施工横道图时间参数计算K=tT=∑∑+tK=(n-1)K+mt=(m+n-1)t2．等步距异节奏流水施工横道图时间参数计算（加快施工）K=各个施工流程流水节拍的最大公约数n’=施工队数T=∑∑K=（n’-1）K+mt=(m+n’-1)t+t注：加快施工意思是说通过增加施工队数来增加施工速度。

而通过增加施工队后等步距异节奏流水施工就会转化为等节奏流水施工。

3．无节奏流水施工、异步距异节奏流水施工、等步距异节奏流水施工横道图参数计算步距K使用“累加数列错位相减取最大值”法计算。

（1）原始数据a b ad c ba a e（2）累加数列a b+a a+b+ad c+d b+c+da a+a e+a+a（3）错位相减（4）取最大值K1,2=max{b+a-d,a+b+a-(c+d),-(b+c+d)} K2,3=max{c+d-a,b+c+d-(a+a),-(e+a+a)} 工期T=∑∑K+t。

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号0101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号0102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域分成主卧与次卧两个施工段。

规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。

等节奏流水施工进度横道图如下。

2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点]：针对该题提问950942020101答疑编号[特点1、流水节拍全等特点2、流水节拍恒等流水步距，K=t（恒等）ab特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。

指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。

施工区域包括主卧、次卧两个施工段。

规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。

无节奏流水施工进度横道图如下表。

2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数无节奏流水施工特点 3分析与答案：针对该题提问][答疑编号950942020102、流水节拍不全等特点1 ≠t（不恒等）特点2、流水节拍不恒等流水步距，K ab+t3、流水工期计算公式T=ΣK+Tn=K+t 特点b2abb1、专业队连续作业特点4 三、等节奏流水施工横道图绘制3 案例 1背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。

专业队专业队负责铺木地板施工；指定c 指定a专业队负责钉地龙骨施工；指定b 次卧两个施工段。
