总结印制线路板设计经验印制线路板（PCB）是电子设备中的关键组成部分，它连接和支持各种电子元件，并确保电流和信号的正确流动。
作为一名电子工程师，我在PCB设计方面积累了丰富的经验。
下面是我在PCB设计方面的一些经验总结，可能会有所帮助。
首先，理解电路需求是PCB设计的基础。
在开始设计之前，要详细了解电路的功能、性能和约束条件。
这包括了解电路的输入和输出需求、功耗要求、高频要求、尺寸限制等。
只有清楚了解电路需求后，才能进行合适的PCB设计。
其次，合理布局是成功PCB设计的关键。
合理的布局不仅包括组件的安排，还包括信号线的路径和电源地线的特别处理。
为了确保信号的完整性和抗干扰能力，需要尽量避免信号线和高电压线、高频线的交叉。
布局中还需要考虑散热、阻抗匹配和射频干扰等问题。
第三，PCB尽量使用多层板。
多层板可以提供更好的地平面和电源平面，提高电磁兼容性和抗干扰能力。
同时，多层板还可以提供更大的连线密度，减小板子尺寸。
然而，使用多层板也会增加制造成本，因此需要在成本和性能之间做出权衡。
第四，良好的分析和仿真工具是PCB设计的好帮手。
通过使用分析和仿真工具，可以验证电路的性能和可靠性，避免潜在的问题。
通常使用电磁仿真软件可以帮助我们分析和处理高频信号的问题，而电路仿真软件可以帮助我们模拟和调试整个电子系统。
第五，在进行布线时，要注意信号线的长度匹配和阻止回流。
信号线的长度匹配可以减少信号传输中的时延差异，提高系统性能。
而阻止回流则可以减轻电磁干扰和串扰的问题。
同时，还需要考虑到信号线和电源地线的引入电感和电容问题。
第六，认真审查并不断修正设计。
在完成初步设计后，需要进行详细的审查和分析。
这包括检查网络连接的正确性、元器件的尺寸匹配、引脚的正确连接等。
审查过程中还要注意是否遵循制造规范，例如PCB板厚度、孔径和迷宫线等。
在验证设计后，需要根据实际情况进行修订和改进，直到满足电路需求。
最后，与制造商和供应商保持良好的合作也非常重要。

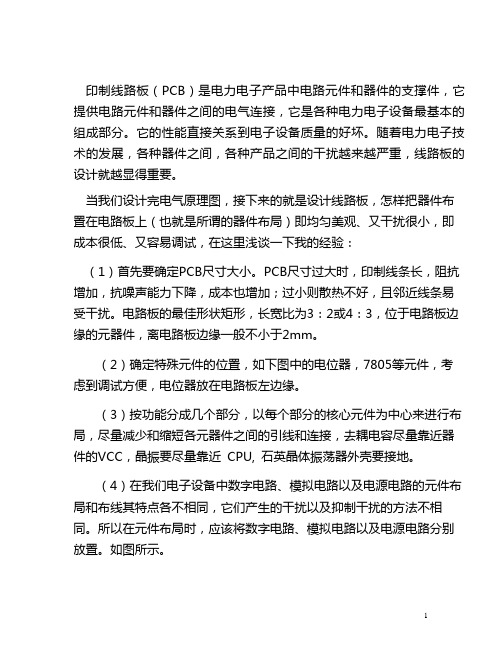

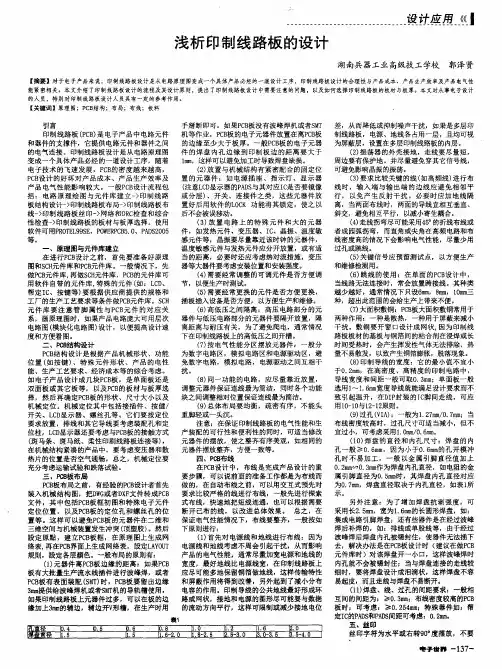

印制线路板（PCB）是电力电子产品中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接，它是各种电力电子设备最基本的组成部分。
它的性能直接关系到电子设备质量的好坏。
随着电力电子技术的发展，各种器件之间，各种产品之间的干扰越来越严重，线路板的设计就越显得重要。
当我们设计完电气原理图，接下来的就是设计线路板，怎样把器件布置在电路板上（也就是所谓的器件布局）即均匀美观、又干扰很小，即成本很低、又容易调试，在这里浅谈一下我的经验：（1）首先要确定PCB尺寸大小。
PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小则散热不好，且邻近线条易受干扰。
电路板的最佳形状矩形，长宽比为3：2或4：3，位于电路板边缘的元器件，离电路板边缘一般不小于2mm。
（2）确定特殊元件的位置，如下图中的电位器，7805等元件，考虑到调试方便，电位器放在电路板左边缘。
（3）按功能分成几个部分，以每个部分的核心元件为中心来进行布局，尽量减少和缩短各元器件之间的引线和连接，去耦电容尽量靠近器件的VCC，晶振要尽量靠近CPU, 石英晶体振荡器外壳要接地。
（4）在我们电子设备中数字电路、模拟电路以及电源电路的元件布局和布线其特点各不相同，它们产生的干扰以及抑制干扰的方法不相同。
所以在元件布局时，应该将数字电路、模拟电路以及电源电路分别放置。
如图所示。
（5）为便于以后的调试和焊接，放置元件不要太密集。
（6）在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样，不但美观，而且装焊容易，易于批量生产。
以我设计的10A电源模块的通讯板为例，如下图所示。
右图为数字部分，左图为模拟部分，电源部分对数字信号的干扰很大，电源部分做成单独的一块板，由图下两个端子引入。
布线时，应注意：（1）电源线、地线及印制导线要短、直，（2）折线尽量用45度，不用90度，以减小高频信号对外的发射与耦合。
（3）电源线、地线尽量粗，若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。
•印刷电路板设计基础•电路原理图设计基础•印刷电路板制作流程目•电路原理图的设计实例•印刷电路板的制作实例录线路基板元件0302011. 确定设计要求2. 规划电路布局3. 线路设计6. 制造与检测4. 生成设计文件5. 校验与修正元件布局规范线路设计规范材料选择规范010203043. 搭建电路4. 调整与测试元件符号的正确使用清晰简洁的连线标注的完整与清晰抗干扰措施确定功能需求根据功能需求，设计电路原理图，实现电路的逻辑功能。
设计电路原理图电路元件选择准备电路原理图元件布局设计根据电路原理图和元件选择，对印刷电路板上的元件进行布局设计，考虑元件之间的连接和信号干扰问题。
确定板型和尺寸根据产品需求和电路原理图，确定印刷电路板的形状和尺寸。
热设计考虑对于有较大功率元件的电路板，需要考虑热设计问题，如散热片的选用和放置等。
信号线布设电源线布设校验与修正导出生产文件生成CAM文件生成印刷电路板的生产文件总结词详细描述实例一：简单的数字电路原理图设计实例二：复杂的模拟电路原理图设计总结词复杂、精密、涉及多种器件详细描述该设计实例是一个复杂的模拟电路，由放大器、比较器、模拟开关和电阻等器件组成。
电路原理图较为复杂，包含多种器件，且器件之间的连接关系也较为复杂。
设计过程中需要考虑多种参数和约束条件，如信号带宽、电源功耗、热设计等。
实例三：高频电路原理图的设计总结词详细描述材料铜箔基板焊料导线步骤1. 在铜箔基板上画出电路原理图，标明元件位置和连接方式。
3. 调试电路，确保功能正常。
材料铜箔基板焊料4. 在另一面铜箔基板上画出电路原理图，标明元件位置和连接方式。
5. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
6. 调试电路，确保功能正常。
030102实例三：制作高频电路的印刷电路板32. 将绝缘层覆盖在铜箔基板上，根据元件位置和连接方式钻孔。
3. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
1. 在铜箔基板上画出高频电路原理图，标明元件位置和连接方式。

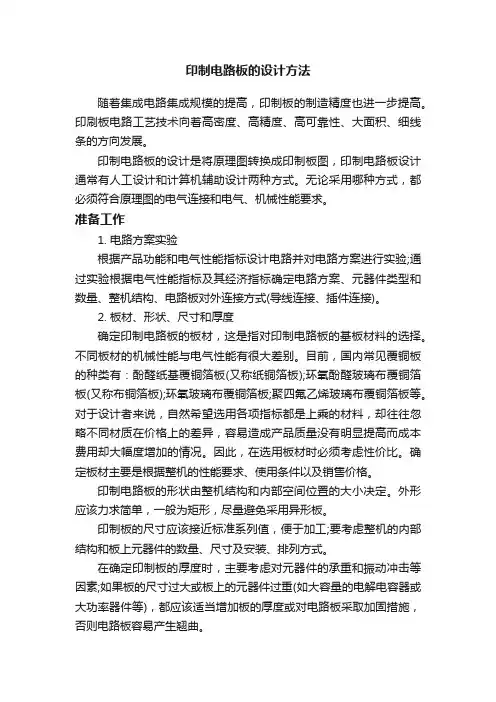

印制电路板设计步骤和方法
印制电路板（PCB）的设计步骤和方法如下：
1. 确定电路板尺寸和布局：根据电路的功能和复杂度，确定电路板的尺寸和布局。
考虑电路板的形状、大小、接口位置等因素，以确保电路板能够满足实际应用需求。
2. 准备电路原理图：根据电路的功能和设计要求，画出电路原理图。
确保原理图正确无误，并经过仔细检查和验证。
3. 设计电路板布线图：根据电路原理图，设计电路板布线图。
确定导线的走向、宽度、间距等参数，并选择合适的元器件放置位置。
在布线过程中，要遵循电磁兼容性、抗干扰等原则，以确保电路性能稳定可靠。
4. 制作电路板：将设计好的电路板布线图制作成物理电路板。
这一步通常包括打印电路板图、制版、腐蚀、去膜等工序，最终得到实际的电路板。
5. 测试和调试：在制作好的电路板上进行测试和调试。
检查电路板的电气性能是否符合设计要求，并排除可能存在的故障和问题。
6. 优化和改进：根据测试和调试的结果，对电路板进行优化和改进。
对电路板进行重新设计和布线，以提高其性能和稳定性。
以上是印制电路板设计的基本步骤和方法。
在实际应用中，根据具体情况和需求，可以采用不同的设计方法和工具，以达到最佳的设计效果。
印制电路板设计和使用印制电路板（Printed Circuit Board，PCB）是一种用于连接和支持电子元件的导电板，广泛应用于电子产品制造中。
PCB的设计和使用是电子产品开发的重要环节，下面将简要介绍PCB的设计流程和使用。
PCB设计的第一步是确定电路功能需求和电子元件的布局。
根据电路的功能需求，确定所需电子元件的种类和数量。
然后，根据元件的尺寸和极性要求，进行布局设计，以确保元件在导电板中的合适位置。
其次，根据布局设计，进行导线的布线设计。
导线的布线应考虑电路的工作频率、电流和信号传输等因素，以确保电路的稳定性和可靠性。
布线设计需要注意避免导线的交叉干扰和信号串扰，应尽量保持导线的长度和走线路径一致，避免电流回路的干扰。
接下来，进行PCB的层堆叠设计。
在多层PCB的设计中，需要将电路分层布局，并通过适当的层间连接设计，使电子元件之间的导线连接更加简洁和稳定。
层堆叠设计还可用于实现信号层和电源层的分离，减少信号干扰和电磁辐射。
完成设计后，进行PCB的制造和制板。
制造过程通常包括以下步骤：打印电路图设计到导电板上，进行化学腐蚀或机械加工，去除不需要的导线部分，然后对导线进行镀铜处理，以增加导电性和机械强度。
最后，进行焊接和组装，将电子元件焊接到PCB上，形成电路。
PCB的使用涉及到电子产品的各个领域，如通信、家电、计算机、汽车等。
PCB提供了一个稳定的电路支撑平台，可以连接和固定电子元件，并提供良好的导线和信号传输性能。
通过PCB的使用，可以大大减少电路布线的复杂性和故障率，提高电路的稳定性和可靠性。
总之，PCB设计和使用对于电子产品开发来说是至关重要的。
通过合理的设计和制造，可以有效提高电路的性能和可靠性，推动电子产品的发展和应用。
印制电路板（Printed Circuit Board，PCB）是现代电子产品的重要组成部分，被广泛应用于通信、家电、计算机、汽车等领域。
在PCB的设计和使用过程中，需要考虑的因素多种多样，包括电路功能需求、布局设计、导线布线、层堆叠设计等。
PCB设计一、 过孔：板厚和过孔比最好应大于3：1。
二、 焊盘尺寸：非过孔最小焊盘尺寸：D-d=1.0mm过孔最小焊盘尺寸：D-d=0.5mm过孔：D/d=1.5～2其中：D为焊盘直径，d为孔直径。
三、 测试方面的考虑：测试点可以考虑用方形来取代一般的圆形，以增加接触的可靠性，如果精度不是问题，也可以考虑用六或八边形的测试点，以便与辨认区别。
四、 布线：1、输入端与输出端的边线应避免相邻平行，以免产生反射干扰，必要时应加地线隔离，两相邻层的布线需互相垂直，平行容易产生寄生耦合。
2、众所周知的去噪方法是在电源、地线之间加上去耦电容，尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线宽>电源线宽>信号线宽，通常信号线宽为0.2～0.3mm，最精细宽度可达0.05～0.07mm，电源线为1.2~2.5mm。
3、大面积导体中连接引脚的处理：在大面积的接地电中，兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离，俗称热焊盘。
4、对于高频信号线最好用地线屏蔽。
多层板走线要求相邻两层印制板的线条应尽量相互垂直，或走斜线、曲线；大面积的电源层和大面积的地线层要相邻，实际上在电源和地之间形成了一个电容，能够起到滤波作用。
五、 焊盘设计控制(SMT)：1、焊盘长度：焊盘可靠性主要取决与长度而不是宽度，一般长取0.5mm。
2、焊盘宽度：对于0805以上的阻容元件，或引脚脚间距在1.27mm以上的SO、SOJ等IC芯片，焊盘宽度一般是在元器件引脚宽度的基础上加一个数值，数值的范围在0.1～0.25mm之间；而对于0.65mm（包括0.65mm）脚间距以下的IC芯片，焊盘宽度应等于引脚的宽度；对于细间距的QFP，有的时候焊盘宽度相对于引脚来说还要适当减小。
3、过孔的处理：过孔与焊盘边缘之间的距离大于1mm。
六、 PCB生产工艺对设计的要求：1、单面板实验表明，当铜箔厚度为50um，导线宽度为1～1.5mm，通过2A电流时，温升很小。
印制电路板设计与制作
一、印制电路板设计
1、确定电路类型：
根据要求的电路的用途，要设计的印制电路板可以是数字电路、模拟
电路或混合电路，具体要根据应用场合而定。
2、拟定原理图：
首先根据应用场合要求，拟定电路的原理图，将电路中的电子元器件、集成电路及其连接线画出来，确保电路的正确性及节省元件。
3、设计PCB：
根据原理图的电子元件及其连接线，设计PCB，将电子元件及其连接
线安排在PCB版板上，形成能够实现电路设计功能的PCB图纸。
二、印制电路板制作
1、制作PCB版板：
根据设计的PCB图纸，将电路板的原材料（FR4玻璃布、铝箔带）进
行光刻成型，得到PCB版板。
2、钻孔：
在PCB版板上打钻孔，以安装电子元件及其连接线，并将PCB板连接
点表面处理，防止元件焊接时出现互连问题。
3、铜箔覆盖：
根据PCB图纸，将PCB板进行覆铜，以保证PCB面上铜箔带连接完整，防止元件焊接时出现断路现象。
4、安装元件：
按照PCB图纸要求，将电子元件和集成电路安装到PCB版板上，并进
行焊接，确保PCB板上的电子元件及其连接能够正常工作。
5、检查电路：
检查电路板安装的电子元件及其连接是否正确，并使用测试仪器检查
电路的正常性，验证电路的有效性。

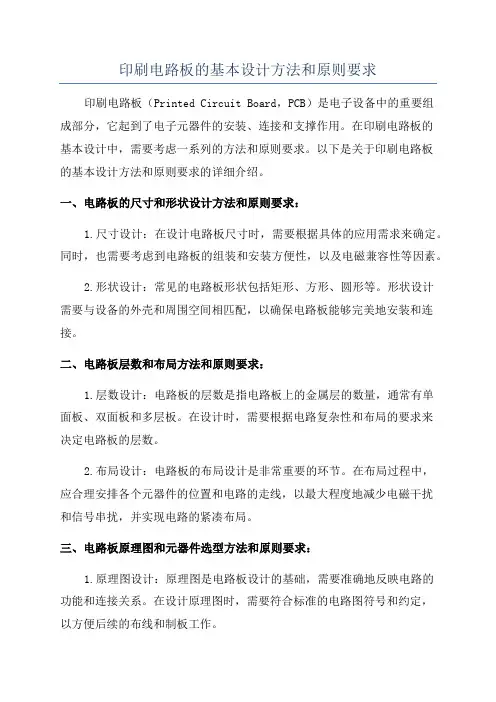

印刷电路板的基本设计方法和原则要求印刷电路板（Printed Circuit Board，PCB）是电子设备中的重要组成部分，它起到了电子元器件的安装、连接和支撑作用。
在印刷电路板的基本设计中，需要考虑一系列的方法和原则要求。
以下是关于印刷电路板的基本设计方法和原则要求的详细介绍。
一、电路板的尺寸和形状设计方法和原则要求：1.尺寸设计：在设计电路板尺寸时，需要根据具体的应用需求来确定。
同时，也需要考虑到电路板的组装和安装方便性，以及电磁兼容性等因素。
2.形状设计：常见的电路板形状包括矩形、方形、圆形等。
形状设计需要与设备的外壳和周围空间相匹配，以确保电路板能够完美地安装和连接。
二、电路板层数和布局方法和原则要求：1.层数设计：电路板的层数是指电路板上的金属层的数量，通常有单面板、双面板和多层板。
在设计时，需要根据电路复杂性和布局的要求来决定电路板的层数。
2.布局设计：电路板的布局设计是非常重要的环节。
在布局过程中，应合理安排各个元器件的位置和电路的走线，以最大程度地减少电磁干扰和信号串扰，并实现电路的紧凑布局。
三、电路板原理图和元器件选型方法和原则要求：1.原理图设计：原理图是电路板设计的基础，需要准确地反映电路的功能和连接关系。
在设计原理图时，需要符合标准的电路图符号和约定，以方便后续的布线和制板工作。
2.元器件选型：在选择元器件时，需要根据电路的需求来进行选型。
选型时需要考虑元器件的性能指标、尺寸、工作温度、可靠性等因素，以保证电路的正常工作和长期稳定性。
四、电路板布线和走线方法和原则要求：1.布线设计：布线设计是电路板设计中最重要的步骤之一、在布线时，需要根据原理图的要求，合理地安排信号线和电源线的布置，以最小化信号串扰和电磁干扰的影响。
2.走线原则：在进行走线时，需要遵循以下原则：(1)尽量使用直线走线，减少走线的弯曲和交叉；(2)多层板应合理利用内层的走线空间；(3)保持走线的等长性，避免信号的传输时间差；(4)对重要信号线和高频信号线进行隔离和屏蔽。
印制线路板设计方式分析
摘要随着经济的不断发展，社会的不断进步，当今印制线路板设计也變得更加复杂，这就需要工作人员能够结合印制线路板设计原则和布局原则，保障其内部结构的合理性。
因此，本文重点探究印制线路板设计原则和设计方式，旨在提高印制线路板的设计质量.
关键词印制线路板；设计方式；原则；方法
前言
印制线路板作为电子元器件中的支撑件和基础，能够提供电路元件之间的连接。
印制线路板设计工作主要是将电路原理图变成一个具有产品必经的设计工序，随着我国电器元件领域不断发展，印制线路板密度也变得更高、结构更加复杂。
印制线路板设计质量与产品成本、性能、使用寿命有着直接联系。
印制线路板的设计流程包含：构建元件库、结构设计、线路板布局、线路板布线、线路板丝印、综合性检查、厚板选择等。
并在整个设计流程中贯彻印制线路板的设计思维，这样才能够全面提高印制线路板设计的质量。
1 印制线路板设计的要求
印制线路板设计作为一项非常重要的工艺环节，如果在设计过程中出现问题，会直接影响整个电子产品的性能，也会在很大程度上影响整机的质量水平。
其主要是电子装配人员在学习电子技术和电子装置的基础之一，是实践性极强的工作。
印制线路板设计需要根据电路原理进行，这就需要分析各类电路元器件的排列顺序，确保其在印制线路板当中位置的合理性。
在确定位置过程中，需要重点考虑元器件的尺寸、质量、物理因素、放置排列、连接关系、电磁干扰等因素，并提出多项方案后选择最优方案，并以适当的比例做出设计图样。
制图工艺需要在前期完成，采用计算机设计软件制图，也可以采用手工制图方法[1]。
2 印制线路板设计方式
2.1 原理图与建设元件库
在开展印制线路板设计工作之前，需要准备好原理图并建设元件库。
通常情况下，要先开展印制线路板元件库建设工作，并根据元件库内容设计相关原理图，如果需要特殊元件，要根据供应商所提供的生产工艺要求、规格要求构建元件库。
在绘画原理图过程中，如果整个电路过于庞大，可以采用局部分层电路图设计方案，这样能够提高原理图的直观性，避免整个原理图过于复杂而影响最终应用。
2.2 印制线路板结构设计
印制线路板结构设计需要根据产品的机械状态、功能位置、电子性能、元件
形态、成本等因素进行综合性考虑。
如印制线路板需要分为几个区域、采用单面或双面形式、印制线路板材选择、形状、尺寸等内容，都是需要重点考虑的因素。
机械定位当中包括开关、插件、显示器、螺丝孔、焊接孔等。
这些内容需要按照配孔和定位辅助进行，显示器设计需要重点考虑和印制线路板接触方法，包括斑马条、斑马纸、柔性印刷、线路板连接等。
在整个结构设计过程中，如果内部结构较为紧凑，需要重点考虑散热片、变压器位置是否通畅。
此外，机械定位工作需要重点考虑运输试验和跌落试验。
2.3 印制线路板布局
在正式开展印制线路板布局之前，需要设计人员先装入机械结构图，将DXF、DWG文件转化为印制线路文件，包括印制线路板初图和电子元件定位等。
这样才能够避免印制线路板在二维、三维空间和机械装置安装出现矛盾问题。
之后再设定原点，并建设印制线路板框，在整个原理图中形成网络表，并在印制线路板界面当中构成专有图表，设定LAYOUT规则和颜色。
其布局方法包括：①元器件与印制线路板边的距离如果能够批量生产印制线路板，其流水线插件需要进行波峰焊，如果印制线路板存在表面装配时，需要在印制线路板当中预留出一定距离用于波峰焊机和表面装配槽，通常的预留长度为3mm左右，如果整个印制线路板中的元器件较多且复杂，可以在印制线路板边缘增设辅边，并提出V 型槽口，如果生产中部分辅边多余，可以手动掰断和机械掰断。
如果印制线路板无法开展波峰焊机或表面装配，则需要保证电子元起件安装距离大于印制线路板厚板距离。
通常印制线路板电子元器件边缘距离都要大于1mm，这样才能够降低在加工中出现损害的问题。
②固定位置元器件需要固定位置的元器件非常多，包括电源插座、显示器、指示灯等，这些元器件在安装完毕后采用软件功能将其锁定，这样才能够形成统一控制，同时也能够避免错误移动问题。
一些特殊元器件，包括晶振、发热元件、温度敏感元件等，这些元器件需要分开放置，并且加强防护措施，变压器等大型元器件需要保证其安装强度和精度。
③高低压间隔高压元器件和低压元器件必须要能够分开放置，这样是为了能够避免高低压相互影响问题，充分考虑二者的间隔距离和耐压性，可以在印制线路板中的针对高低压元器件做好开槽工作。
2.4 印制线路板布线
在印制线路板设计当中，布线作为重中之重，上述的工作都是为布线工作做出的铺垫，自开展布线工作之前，需要采用交互预式预先对线路进行布设，在不断探索中完成多项布线任务，先将比较复杂、较短的线路连通，之后在进行长线布设。
第一，需要考虑电源线和地线布设。
由于二者之间不会产生相互干扰问题，电气性能能够得到保障。
在布线过程中最好选择较宽的地线，并保留较多的铜箔做地线，这样能够提高传输、屏蔽性能，降低电容作用。
导线最好以环状、网状布线形式为主，电源和接地最好与数据流动方向平行，从而降低振动噪声干扰问题。
同时，振荡器外科接地尽量要短，并设置屏蔽层。
要求关键的线路输入端与输出端能够相互平行，同时要加强地线隔离工作，在两面布线过程中，二者相互垂直、斜角为最佳，避免二者平行（需要注意），降低寄生耦合性。
此外，单线印制线路板设计中，需要放置跨接线，其规格为6mm、8mm、10mm三种[2]。
3 结束语
综上所述，本文重点探究了印制线路板设计要求，进而提出了印制线路板设计方法，主要包括构建元件库、结构设计、线路板布局、线路板布线等，只有加强这些环节的设计质量，才能够保证电气设备的使用性能。
参考文献
[1] 华世荣，陈世荣，赖福东，等.影响印制线路板化学镀金可靠性的因素分析[J].电镀与涂饰，2016，35（13）：700-704.
[2] 郭蒙，潘晓茹，石雅茹，等.紫外光谱法测定印制线路板废水中的铜[J].分析试验室，2015，34（03）：366-368.。
