高压输电线路铁塔结构设计分析发表时间：2016-04-22T11:33:29.540Z 来源：《电力设备》2015年第10期供稿作者：卢燕坤[导读] 广西泰能工程咨询有限公司笔者对高压输电线路铁塔进行了简要的概述，随后分析了高压输电线路铁塔的设计结构。
（广西泰能工程咨询有限公司）摘要:高压输电线路中，铁塔是其中最常见的一种输电设施，起到了支撑还有保护高压输电线的作用。
文中，笔者对高压输电线路铁塔进行了简要的概述，随后分析了高压输电线路铁塔的设计结构。
关键词：高压输电线路铁塔结构设计基本原则要点引言：在现代电力系统中，高压输电线铁塔起到了非常重要的作用。
它是架起和保护高压输电线路的重要组成部分，其设计结构是否合理，直接关系到电力系统运行的安全与发展。
目前我国电力事业发展迅速，对铁塔的设计结构也有了更高的要求。
一高压输电线路铁塔概述在我国的经济建设中，远距离的电力输送主要运用高压输电线路，高压输电线路已经成为了目前我国经济建设中的主要命脉。
高压输电线路中的铁塔主要起到支撑和保护高压输电线路的作用，使高压输电线路上的避雷针以及导线可以保持在安全距离之内，同时使的地面上的跨越物以及其他的建筑物可以与高压导线处在安全距离之内。
导线的自重、其上的覆冰以及风载、还有年平均气温对其的影响，都是铁塔本身需要承受的荷载。
一定情况下，风的作用会使得导线发生微幅的震动，这种震动会直接引起塔身震动，风力比较大时，铁塔可能会由于震动而造成塔身的破坏。
为了避免这种情况的发生，铁塔一般都需要确保自身有足够抗破坏的轻度。
还有一些特殊的原因，例如导线产生断裂，面对这种情况，铁塔是否有足够的强度来应对由于导线断裂而造成的塔身破坏，这也是铁塔性能的一个重要的衡量标准。
由于我国输电电压等级的不断提高，铁塔的体积和重量都随之越来越大，很多地区都建成了500kV的输电网，而且其电压等级还在逐渐增加，很多山区还有需要过江等的一些大跨越的铁塔的应用，对现下的铁塔提出了更高的要求。
高压输电线路铁塔结构设计摘要：高压输电线路负责电厂与变电站、变电站与变电站之间电力传输和分配的主要电力设施，被称为电力事业的动脉。
由于我国资源和人口分布不均匀，因此，就更需要加强高压输电线路的建设工作，将电能有效输送到用电地区，完成电力事业肩负的任务。
电力产生要高质量传送到用电地，必须依靠电网的传输功能。
高压输电线路负责电厂与变电站、变电站与变电站之间电力传输和分配的主要电力设施，被称为电力事业的动脉。
由于我国资源和人口分布不均匀，因此，就更需要加强高压输电线路的建设工作，将电能有效输送到用电地区，完成电力事业肩负的任务。
高压输电线路设计是高压输电线路规划和准备工作阶段的重点，做好高压输电线路设计工作意义重大，电力工作者应该提高对压输电线路设计工作的重视，熟悉和了解高压输电线路铁塔结构设计、防雷设计和防污损等工作重点，切实提高高压输电线路设计质量，提升电力事业发展和进步的水平。
在实际的高压输电线路设计工作中电力工作者要做好力学分析、污损预计和引雷设计，通过踏实的基层工作，提升高压输电线路设计的实用性和功能性，为高压输电线路的稳定运行做好实际的基础性设计工作。
1、高压输电线路铁塔结构设计的要点1.1 高压输电线路铁塔的布置形式高压输电线路铁塔的布置形式以交叉斜材式为主，将交叉斜材布置到导线横担根部，在节点上增设 1 根短角钢，以增强其抵抗纵向荷载的能力，与塔身横隔面侧面横材的中点相连接，使导线纵向荷载通过塔身横隔材直接传递到塔身上去，从而解决主材和节点板弯曲变形的问题。
1.2 高压输电线路铁塔斜材的选择条件制约高压输电线路铁塔塔身斜材的基本条件是荷载力矩和长度。
其中，斜材对外荷载抵抗力矩的大小即斜材和水平面的夹角大小，将直接影响到该节间主材分段及主材选材。
1.3 高压输电线路铁塔塔型的选择高压输电线路铁塔选型时应该对塔身主材、节间分段情况、接腿等多因素进行优化组合，高压输电线路铁塔的部位和布置形式等都是高压输电线路铁塔塔形选择的要点。

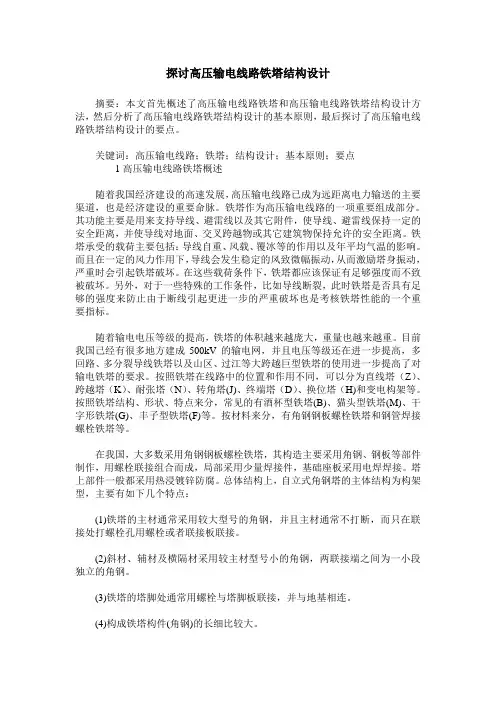

探讨高压输电线路铁塔结构设计摘要：本文首先概述了高压输电线路铁塔和高压输电线路铁塔结构设计方法，然后分析了高压输电线路铁塔结构设计的基本原则，最后探讨了高压输电线路铁塔结构设计的要点。
关键词：高压输电线路；铁塔；结构设计；基本原则；要点1高压输电线路铁塔概述随着我国经济建设的高速发展，高压输电线路已成为远距离电力输送的主要渠道，也是经济建设的重要命脉。
铁塔作为高压输电线路的一项重要组成部分。
其功能主要是用来支持导线、避雷线以及其它附件，使导线、避雷线保持一定的安全距离，并使导线对地面、交叉跨越物或其它建筑物保持允许的安全距离。
铁塔承受的载荷主要包括：导线自重、风载、覆冰等的作用以及年平均气温的影响。
而且在一定的风力作用下，导线会发生稳定的风致微幅振动，从而激励塔身振动，严重时会引起铁塔破坏。
在这些载荷条件下，铁塔都应该保证有足够强度而不致被破坏。
另外，对于一些特殊的工作条件，比如导线断裂，此时铁塔是否具有足够的强度来防止由于断线引起更进一步的严重破坏也是考核铁塔性能的一个重要指标。
随着输电电压等级的提高，铁塔的体积越来越庞大，重量也越来越重。
目前我国己经有很多地方建成500kV的输电网，并且电压等级还在进一步提高，多回路、多分裂导线铁塔以及山区、过江等大跨越巨型铁塔的使用进一步提高了对输电铁塔的要求。
按照铁塔在线路中的位置和作用不同，可以分为直线塔（Z）、跨越塔（K）、耐张塔（N）、转角塔(J)、终端塔（D）、换位塔（H)和变电构架等。
按照铁塔结构、形状、特点来分，常见的有酒杯型铁塔(B)、猫头型铁塔(M)、干字形铁塔(G)、丰子型铁塔(F)等。
按材料来分，有角钢钢板螺栓铁塔和钢管焊接螺栓铁塔等。
在我国，大多数采用角钢钢板螺栓铁塔，其构造主要采用角钢、钢板等部件制作，用螺栓联接组合而成，局部采用少量焊接件，基础座板采用电焊焊接。
塔上部件一般都采用热浸镀锌防腐。
总体结构上，自立式角钢塔的主体结构为构架型，主要有如下几个特点：(1)铁塔的主材通常采用较大型号的角钢，并且主材通常不打断，而只在联接处打螺栓孔用螺栓或者联接板联接。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定（正式版）输电线路典型设计工作组2006年06月18日目录一.图纸幅面尺寸 (2)二.图标与工程名 (2)三.图纸内容 (4)四.铁塔构造 (5)五.图面一般规定 (11)六.常用图型式 (14)七.螺栓、角钉、垫圈规格表 (16)八.工艺符号说明 (17)九.塔脚板型式 (18)十.插入式基础型式 (19)十一.铁塔加工统一说明 (19)一、图纸幅面尺寸注1、建议尽量不采用0＃图纸；2、1＃、2＃、3＃图不宜加宽，可按(长边/8)的倍数加长，最长不超过1931mm；3、4＃、5＃图不得加长和加宽，5＃图用于手册；4、选用图纸幅面时，同册图纸宜以一种规格的图幅为主，尽可能不要大小图幅混用。
二、图标与工程名1．图标图标采用以下两种形式：（样本见图框的DWG文件）图 2.1 大图标格式图 2.2 小图标格式图标统一放在图纸右下角。
设计院签署设计、校核、审核和批准，制图公司签署制图和校核。
校核栏内设计院签署在前，制图公司签署在后。
2．结构图册及塔名5A-ZM1 ZM1直线塔总图及材料汇总表5A-J1 J1转角塔结构图5A-ZBC1 ZBC1直线塔（长短腿）结构图5D-SZ1 SZ1双回路直线塔结构图5D-SJ1 SJ1双回路转角塔结构图5D-SZC1 SZC1双回路直线塔(长短腿) 结构图3．工程名： 110~500kV输电线路典型设计4．图纸名称：5A-ZBC1直线塔地线支架结构图①5A-ZBC1直线塔中导横担结构图②5A-ZBC1直线塔边导横担架结构图③5A-ZBC1直线塔上曲臂结构图④5A-ZBC1直线塔下曲臂结构图⑤5A-ZBC1直线塔塔身结构图⑥5A-ZBC1直线塔腿部结构图⑦5D-SZ1双回路直线塔地线支架结构图①5D-SZ1双回路直线塔上导横担结构图②5D-SZ1双回路直线塔中导横担结构图③5D-SZ1双回路直线塔下导横担结构图④5D-SZ1双回路直线塔塔身结构图⑤5．图纸目录：图纸目录采用A4号图纸，格式如图2.3所示。
