配电房管理作业指导书

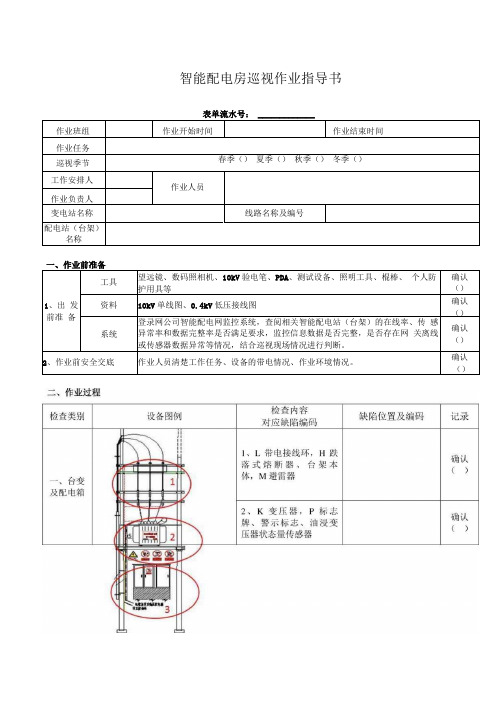

智能配电房巡视作业指导书三、低压柜、配电箱3、J低压配电箱、无功补偿装置，M接地装置、智能网关、低压回路测控终端(智能断路器)、无功补偿监控装置、门状态传感器、水浸传感器1、外部P标志牌、警示标志(外部)2、G配电房的门、窗、墙壁、防盗网，防小动物设施、建筑物检查、工具箱、模拟图板、消防设施、周围环境、内部电缆沟、门状态传感器、水浸传感器1、P标志牌、警示标志2、J柜体、表计、信号装置3、J刀闸、开关、绝缘子、智能网关4、无功补偿装置、低压回路测控终端(智能断路器)、无功补偿监控装置1、B导线，L绝缘子、横担及金具2、0表箱、分接箱、电压监测仪3、A杆塔基础，N拉线，C沿线情况、接地装置1、外部P标志牌、警示标志(外部)2、G配电房的门、窗、墙壁、防盗网，防小动物设施、建筑物检查、工具箱、模拟图板、消防设施、周围环境、内部电缆沟确认()确认()确认()确认()确认()确认()确认()确认()确认()确认()确认()确认()六、高压柜七、低压柜、配电箱GO13、K变压器，I高压柜，J低压柜，F配网自动化终端，P标志牌、警示标志1、P标志牌、警示标志2、I柜体、表计、信号装置(含五防装置)、SF6气压计、PT、CT、故障指示器，F配网自动化终端3、I隔离刀闸、接地刀闸、开关、绝缘子，D 电缆终端1、P标志牌、警示标志2、J柜体、表计、信号装置3、J刀闸、开关、绝缘子、无功补偿装置九、调温除湿机1、调温除湿机室外主机十、室内环境监测传感器确认()确认()确认()确认()确认()确认()确认()确认()确认()确认()确认智能传感1、温湿度传感器3、烟雾探测器6、水浸传感器7、摄像机8、门状态传感器9、测温采集装置（标准配置无）10、调温除湿机电气量监测传感器2、变压器红外热成像监测装置（标准配置无）4、局放传感器（标准配置无）5、变压器温度传感器11、低压回路测控终端12、无功补偿监控装置13、直流系统监测装置十一、通信箱1、电源管理单元2、智能网关3、蓄电池4、路由器5、交换机6、光纤配线架（ODF架）7、摄像机主机（视频云节点）确认（）+ 一委节畚性春季：配电设备凝露状况、线路设备污闪情况、防雷装置齐备、防小动物设施完备情况。

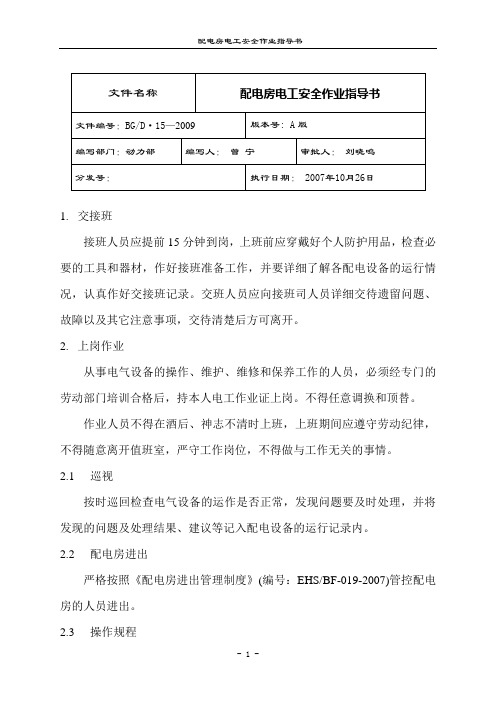

1.交接班
接班人员应提前15分钟到岗，上班前应穿戴好个人防护用品，检查必要的工具和器材，作好接班准备工作，并要详细了解各配电设备的运行情况，认真作好交接班记录。

交班人员应向接班司人员详细交待遗留问题、故障以及其它注意事项，交待清楚后方可离开。

2.上岗作业
从事电气设备的操作、维护、维修和保养工作的人员，必须经专门的劳动部门培训合格后，持本人电工作业证上岗。

不得任意调换和顶替。

作业人员不得在酒后、神志不清时上班，上班期间应遵守劳动纪律，不得随意离开值班室，严守工作岗位，不得做与工作无关的事情。

2.1巡视
按时巡回检查电气设备的运作是否正常，发现问题要及时处理，并将发现的问题及处理结果、建议等记入配电设备的运行记录内。

2.2配电房进出
严格按照《配电房进出管理制度》(编号：EHS/BF-019-2007)管控配电房的人员进出。

2.3操作规程
参照《配电房操作规程》(编号：EHS/GC-012-2007)执行。

2.4设备维护与保养
参照《配电房维护保养规程》(编号：EHS/GC-014-2007)执行。

2.5发生异常现象的处理
配电室如遇火险时，应首先切断总电源，并用所配灭火器扑救，严禁用水扑救。

发现电气设备有危及安全的异常现象时，应立即采取断电措施，并及时报告上级负责人。

当发生火灾、爆炸事故时，当班人员应按照《成都分厂火灾事故应急预案》迅速作出反应。

3.相关记录
《配电房交接班记录》
《动力站维修点检表二》。

高压配电房作业指导书高压配电房作业指导书第一部分：高压配电房概述高压配电房是供电系统中至关重要的组成部分。

它们用于将电能从发电站输送到不同的用户，确保安全可靠地供电。

本指导书旨在提供有关高压配电房作业的详细指导，以确保作业人员能够正确执行工作，遵守安全规范并规避潜在的风险。

第二部分：高压配电房的安全措施2.1 工作前准备在进行任何作业之前，作业人员必须做好以下准备工作：- 确定作业范围和需求。

- 安排必要的工具和设备。

- 检查高压配电房的设备和电气接线。

- 确保所有安全设施（如防护装置、消防设备等）都处于完好状态。

2.2 个人防护装备在进行高压配电房作业时，合适的个人防护装备至关重要。

作业人员需要佩戴以下装备：- 绝缘手套和绝缘靴。

- 绝缘工具和绝缘毯，以防止电击事故的发生。

- 防火衣和面罩，以防止火灾和烧伤。

- 安全带和安全绳，以保证作业人员的安全。

2.3 安全规程高压配电房作业需要遵循一系列严格的安全规程：- 严禁擅自接触任何高压设备或电气线路。

- 禁止在高压配电房中吸烟或使用易燃物品。

- 严禁过载电气设备或线路。

- 禁止在高压设备附近进行金属操作或靠近高压设备操作。

- 必须定期检查和测试高压设备和线路。

第三部分：高压配电房作业流程3.1 作业计划在进行高压配电房作业之前，制定详细的作业计划非常重要。

作业计划应包括以下内容：- 作业目标和要求。

- 高压设备和线路的检查和测试。

- 作业过程中可能遇到的风险和措施。

- 作业人员和其职责的明确指定。

3.2 作业准备在开始作业之前，必须进行必要的准备工作：- 对高压设备和线路进行彻底检查和测试。

- 确保所有作业人员都明确了他们的职责和作业流程。

- 准备必要的工具和设备。

3.3 作业操作在进行高压配电房作业期间，应按以下步骤进行操作：- 按照作业计划的要求，执行必要的操作。

- 与其他作业人员进行有效的沟通和协作。

- 遵守安全规程，并采取必要的防范措施。

变配电系统运行管理作业指导书规范和指引变配电系统的运行管理，确保设备完好、运行正常。

2.适用范围适用于物业项目变配电系统运行管理。

3.责任归属3.1项目经理（即服务中心/管理处负责人）监督本项目变配电系统运行管理工作。

3.2工程主管（即设备管理负责人）负责组织、监督变配电系统管理工作。

3.3维修技工（具体的设备责任人）定期巡检及维护变配电系统。

___方法与过程控制4.1变配电室管理规范4.1.1变配电室电缆进线孔洞应采取封堵措施，配电室如位于地下室，封堵措施应具备防止水浸作用。

4.1.2变配电室墙面应悬挂与设备运行实际情况完全相符的供配电系统图，图示开关状态、接线标注正确。

4.1.3低压配电室应具备检定有效的绝缘靴、绝缘手套、高压试电笔、接地线、高压操作杆、专用扳手。

4.1.4配电柜前后应铺设60厘米宽与配电柜等长的绝缘胶垫，边缘须划有警示标线。

电缆沟内清洁无杂物，电缆排列有序，有防鼠措施。

4.2变配电设备管理要求4.2.1变配电设备通用管理要求4.2.1.1变配电柜内部连接螺栓无松动、发热，无接线变色，盘内装置无异常声响、无焦糊气味，配电回路标识清楚准确。

仪表、蜂鸣器、电铃、按钮、指示灯完好无损坏、无缺项；电流值在额定范围内，三相不平衡电流在___%范围内。

电流超过2A设备必须张贴测温试纸。

4.2.1.2电容补偿柜管理要求：a)功率因数能手动、自动调节控制。

补偿柜内接触器动作灵敏、放电电阻、熔断器可靠无损坏。

b)补偿控制手动、自动切换有效。

c)补偿电容壳体无膨胀，相间对地绝缘电阻大于0.5兆欧。

d)功率因数不小于0.90.4.2.1.3未使用开关或线路有人作业时，应将开关置于“关”位置并悬挂“严禁合闸线路有人工作”标识。

4.2.1.4操作直流柜、应急直流电源柜，应按设备使用说明书要求作好蓄电池的充放电保养工作，平时浮充电压一般为：235V____255V。

4.2.1.5蓄电池管理要求：a）镍中倍率碱性蓄电池浮充使用时，及时补充电解液。

配电房操作指导书背景配电房作为电力系统中的重要组成部分，对整个电力系统的运行稳定性和安全性起着至关重要的作用。

为了确保配电房的正常运转和管理，需要对配电房的操作进行规范化、科学化的指导。

本文档为配电房操作指导书，旨在为相关人员提供配电房操作的相关知识和技能，规范配电房的操作流程，提高配电房的运行稳定性和安全性。

目标读者•配电房管理人员•配电房维修人员•配电房操作人员•其他需要了解配电房操作知识的人员配电房操作流程一、开启配电房1.操作人员准备好操作杆；2.操作人员将手动操作杆插入配电柜的手动操作孔中；3.将操作杆旋转到开启的位置，配电房开启。

二、停电操作1.确认停电范围及内容；2.停止输入电源；3.关闭输出变压器；4.将配电柜所有开关断开；5.将配电柜开关锁紧。

三、扩容操作1.确认扩容需求；2.确认扩容设备的位置和数量；3.操作人员将相应的扩容设备连接到配电柜；4.操作人员开启扩容设备；5.操作人员对扩容设备进行测试，确认无异常后将其接入电网。

四、检修操作1.确认检修范围及内容；2.断开电源；3.操作人员将相应的检修设备连接到配电柜；4.进行检修工作；5.测试并确认正常后将检修设备断开。

五、应急操作1.确认应急情况及影响；2.确认应急设备的位置和数量；3.操作人员将相应的应急设备连接到配电柜；4.操作人员开启应急设备；5.操作人员对应急设备进行测试，确认无异常后将其接入电网。

配电房操作注意事项•操作人员需经过严格的培训和考核方可操作配电房；•操作前需确认配电房与周围环境的安全性，确保无人员死亡和财产损失的风险；•操作必须按照流程进行，不得随意变更步骤；•操作必须由有权经验的人员进行，不得进行误操作；•操作过程中需随时观察设备、仪表的运行状况，发现异常情况要及时采取措施；•操作完成后需将配电柜开关锁紧，避免他人随意操作。

总结本文档对配电房操作进行了规范化、科学化的指导，提高了配电房的运行稳定性和安全性。

1．目的规范变配电室的运行管理，保证供电安全。

2．适用范围本规定适用于所属分公司、物管中心自管变配电室的管理。

3．职责3.1 物管中心工程部经理负责监督检查变配电室的运行管理工作。

3.2 物管中心工程部变配电室值班人员应严格执行操作规范，定时进行巡查，并将结果记在《变配电室运行记录》中。

遇有特殊情况及时上报专业主管，并增加巡查频次。

4、方法与过程4.1 每班须认真填写《值班记录薄》，不得睡岗、脱岗、离岗，值班期间不准做与工作无关的事情。

4.2 变配电室巡视和检查要求如下：4.2.1 每班巡视时，应与带电设备保持至少一米的安全距离。

4.2.2 电压表指示应正常，电流表指示与实际负荷相符，直流屏的信号显示应正确。

4.2.3 各单位连接无腐蚀过热现象；变配电室内无异常气味，变压器运行温度应正常。

4.2.4 值班人员巡查低压设备，观察各出线开关的电流是否在额定值内，检查负荷最大时开关运行是否良好。

4.3 变配电设备操作规范4.3.1 严格按照操作规范进行。

4.3.2 按要求填写《倒闸操作票》、《工作票》中的每一项内容，不允许有空项。

填写字迹清楚整齐，不得使用铅笔。

4.3.3 每项操作完毕后，应立即在格内画“√”标志。

4.3.4 执行完毕后，应盖“已执行”戳记。

4.4 倒闸操作技术规范4.4.1 送电时先合下隔离开关，后合上隔离开关，再合断路器。

4.4.2 停电时先拉断路器，后拉下隔离开关，再拉上隔离开关。

停电时严禁带负荷拉合隔离开关。

4.4.3 停电时，先停电容柜电源，使变压器处于无负荷状态，后停负荷侧隔离开关，再停电源侧隔离开关。

4.4.4 送电时，先合电源侧隔离开关，后合负荷侧隔离开关，再合电容柜隔离开关。

4.4.5 室外变压器停电应先拉二次负荷开关，后拉跌落保险，拉跌落保险时先拉中心相，后拉边相，如风速较大时应先拉下风口边相，后拉上风口边相。

4.4.6 室外变压器送电应先合跌落保险，后合变压器二次负荷开关；合跌落保险时先合中心相，后合边相，先合上风口边相，后合下风口边相。

配电室安全操作作业指导书
1、配电室操作必须严格遵守相关法律法规，持证上岗工作；
2、无关人员严禁进入配电室，如需进入必须领导同意电工陪同方可进入；
3、如需作业，应一人监护一人操作，先停低压电分开关，后停低压电总开关，再停高压电负荷开关，并挂停电指示牌；
4、工作人员进行各项操作检修时，必须按规定穿戴好合格防护用品；
5、各种操作工具，防护用品应按规定进行检验，以保持完好；
6、严格执行各种票证制度；
7、做好巡检并作好记录；
8、保持好电器卫生状况；
9、定期或利用检修时间对电盘、变压器进行吹扫、清洁，并详细检查开关情况。

若违反上述任何一条，应承担相应责任，并按有关规定进行处罚。

变电所（配电所）运行、维护安全作业指导书
1、供用电设施投入运行前，用电单位应建立、健全用电管理机构，组织好运行、维护专业班组，明确管理机构与专业班组的职责。

2、用电单位应建立、健全供用电设施的运行及维护操作规定，运行及维护人员必须学习这些操作规定，熟悉本单位的供用电系统。

3、用电单位必须建立用电安全岗位责任制，明确各级用电安全负责人。

4、用电作业人员必须持证上岗。

5、变电所（配电所）内必须配备足够的绝缘手套、绝缘杆、绝缘垫、绝缘台等安全工具及防护设施。

6、供用电设施的运行及维护，必须配备足够的常用电气绝缘工具，并按有关规定，定期进行电气性能试验。

电气绝缘工具严禁挪作他用。

7、各种电气设施应定期进行巡视检查，每次巡视检查的情况和发现的问题应记入运行日志内。

1）低压配电装置、低压电器和变压器，有人值班时，每班应巡视检查1次。

无人值班时，至少应每周巡视1次。

2）配电盘应每班巡视检查1次。

3）架空线路的巡视和检查，每季不应少于1次。

4）车间或工地设置的1kV以下的分配电盘和配电箱，每季度应进行1次停电检查和清扫。

5）500V以下的铁壳开关及其他不能直接看到刀闸的开关，应每月检查
1次。

8、室外施工现场供用电设施除经常维护外，遇大风、暴雨、冰雹、雪、霜、雾等恶劣天气时，应加强对电气设备的巡视和检查；巡视和检查时，必须穿绝缘靴且不得靠近避雷器和避雷针。

9、新投入运行或大修后投入运行的电气设备，在72h内应加强巡视，无异常情况后，方可按正常周期进行巡视。

10、供用电设施的清扫和检修，每年不宜少于两次，其时间应安排在雨季和冬季到来之前。

引言概述：正文内容：一、操作要点1.熟悉配电箱的结构和功能：了解配电箱的布置、开关和保护装置的类型以及其功能；掌握各设备的位置和配线图。

2.安全操作：戴好安全帽和绝缘手套，确保人身安全；确保工作区域通风良好，并远离有爆炸性的物品；使用合适的工具进行操作。

3.关注额定电压和电流：了解配电箱的额定电压和电流，不得超过其额定值；避免频繁操作或长时间高负载运行。

4.规范开关操作：先将配电箱的总开关断开，然后再进行具体操作；禁止随意操作未知开关或开关前未进行检查。

5.定期检查和维护：定期（如每月）检查配电箱的状态，包括灰尘、松动的接线和烧毁的元件等；如果发现异常，立即停止使用并联系专业人员进行维修。

二、安全事项1.防止触电：在开关操作前，确定配电箱的总开关已关闭；使用绝缘手套和绝缘工具进行操作；避免用湿手或脚直接接触任何设备。

2.防止短路和过载：避免过负荷操作，不要连接超过配电箱额定电流的设备；避免过密布线，防止短路。

3.防止火灾：禁止在配电箱附近放置易燃物品；定期清理配电箱周围的杂物和灰尘。

4.应急措施：如发生漏电或电火灾，立即切断总开关并通知专业人员；使用灭火器进行初期扑灭。

5.注意个人安全：戴好安全帽和绝缘手套；遵循操作指南，避免意外摔倒或被器材击伤。

三、操作流程1.准备工作：检查个人安全装备是否完好，并佩戴；检查配电箱的总开关是否关闭。

2.开始操作：根据配电箱的布置和配线图，确定需要操作的开关和设备；按照开关顺序进行开启，并检查设备运行情况。

3.注意观察：观察设备是否正常工作和运行状态是否稳定；如果发现异常，立即停止使用，并联系专业人员。

4.完成操作：将所有开关按照相反的顺序关闭；检查配电箱周围是否有杂物，并清理。

5.记录操作：记录操作时间、操作人员和设备状态等重要信息；以备后续参考。

总结：。

配电房配备标准作业指导书1.目的规范配电房管理，对公司各物业服务中心配电房的配置标准提供指导。

2.范围适用于物业服务中心配电房配置的指导。

3.职责4.方法和过程控制4.1配电房标识4.1.1配电房门、发电机房门须安装门牌标识，标识安装位置为门槛上方1.6米居中布置。

4.1.2配电柜、排污设施、风机、消防设施、发电机及附属设施、除湿机、防鼠板（网）等须张贴设备卡，标明设备名称、功能等，配电柜还须标明该设备在系统图中的编号及功能。

4.1.3低压配电柜各出线电缆应悬挂设备卡，标明电缆的编号、型号规格、用途、去向。

4.1.4配电房应制作《供配电系统一二次回路接线图》，接线图底板为白色背景，宜采用PVC板（或酚醛树脂防火板）制作，接线图中的开关等构建应制作成可活动的结构，用以标示开关当前的工作状态（如条件不许可，也可采用简易方式用覆膜塑胶卷材喷绘或丝印）。

《供配电系统一二次回路接线图》应安装在较为开阔的墙面，安装位置为图板底边距地面1.6米处。

4.1.5配电房应配置一定数量的“有人工作、禁止合闸”标识牌，在工作过程中须在开关处悬挂。

4.1.6配电室配电屏维护通道与操作通道间应敷设绝缘胶垫，绝缘胶垫外围地面设置黄色警戒线，警戒线宽20-30 mm,如绝缘胶垫为黄色或红色则不必另行设置警戒线。

4.1.7以上标识式样参照公司VI手册制作。

4.2管理制度上墙4.2.1文件框规格为银色铝合金玻璃框，尺寸为450 m*330 m,文件框应统一齐整地安装在墙面显眼处，安装位置为文件框底边距地面1.6米处。

4.2.2须上墙的管理制度包括《配电房管理制度》、《高压倒闸操作规程》、《突发停电处理流程图》《配电室、发电机房火灾应急处理流程》、《配电房进水事故应急处理流程》等。

4.3防护设施配置4.3.1消防设施配置：配电房宜设火灾自动报警及固定式灭火装置。

4.3.2配电房应在与外界有直接联系的部位如配电房门窗、电缆沟、风口等装设防小动物进入的防鼠板或防护网。
