温度仪表检修通用作业指导书TPLMDQSJX

5
认真执行安全规定和现场安全措施，互相关心施工安全，并监督安全规定和现场安全措施的实施
6
现场作业人员除指定联系人外，其他作业人员在作业期间不得使用通信设备。
7
严禁酒后作业，作业现场禁止吸烟。
3、工具准备
工具准备人：工具回收人：
√
序号
名称
规格/编号
单位
准备数量
实际回收数量
1
万用表
V98
套
2
2
吹风筒及电源插座
有失准的温度表，热电阻，热电偶更换，并做好记录
8
缺陷处理
此次作业除对计划需处理缺陷进行处理外，对检查中发现的缺陷应及时处理
3、竣工
√
序号
内容
工作负责人
技术负责人
1
结束后进行自检、互检、验收检，检查施工标准、有无遗漏工具
2
办理终结手续
3
恢复送电，监护人唱票，操作人复诵
4
检查无误后全体作业人员撤离作业现场
作业人员
1
执行操作票进行停电、验电
2
材料准备
3
工器具准备
4
进行检修工作
5
执行操作票拆除标志牌，进行送电
6
送电后检查设备运行是否正常
三、工作阶段
1、开工
√
序号
内容
标准
工作
负责人
1
停电
1、操作前核对温度表名称、编号是否与作业票任务相符，对应检测的主机设备已停机；
2、由操作人执Leabharlann 操作票进行停电，由操作人操作，监护人严格执行监护制度
四、温度仪表的试运及验收
1、温度仪表的现场应清洁，标志齐全(安装位置及设备名称)，各螺丝紧固，接线连接可靠，仪表投用正常。

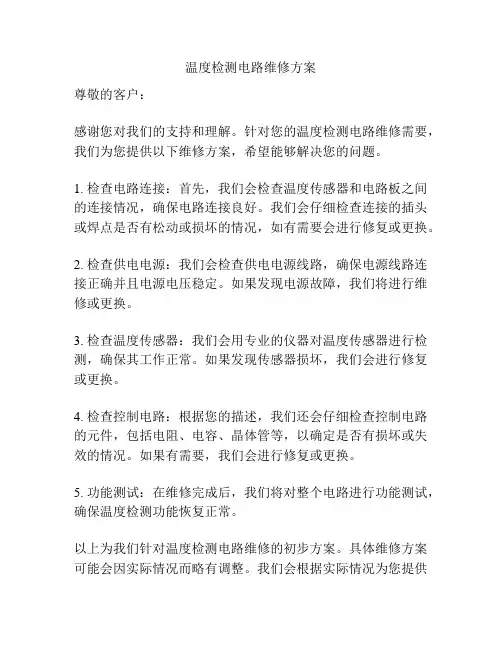

温度检测电路维修方案

温度检测电路维修方案
尊敬的客户：
感谢您对我们的支持和理解。

针对您的温度检测电路维修需要，我们为您提供以下维修方案，希望能够解决您的问题。

1. 检查电路连接：首先，我们会检查温度传感器和电路板之间的连接情况，确保电路连接良好。

我们会仔细检查连接的插头或焊点是否有松动或损坏的情况，如有需要会进行修复或更换。

2. 检查供电电源：我们会检查供电电源线路，确保电源线路连接正确并且电源电压稳定。

如果发现电源故障，我们将进行维修或更换。

3. 检查温度传感器：我们会用专业的仪器对温度传感器进行检测，确保其工作正常。

如果发现传感器损坏，我们会进行修复或更换。

4. 检查控制电路：根据您的描述，我们还会仔细检查控制电路的元件，包括电阻、电容、晶体管等，以确定是否有损坏或失效的情况。

如果有需要，我们会进行修复或更换。

5. 功能测试：在维修完成后，我们将对整个电路进行功能测试，确保温度检测功能恢复正常。

以上为我们针对温度检测电路维修的初步方案。

具体维修方案可能会因实际情况而略有调整。

我们会根据实际情况为您提供
更详细的方案和报价。

如果您同意我们的维修方案，请及时与我们联系，我们会尽快安排维修工作。

再次感谢您对我们的信任和支持！
祝好！
维修团队。

温度传感器及控制电路检修

图4-30 传感器自身电阻的检测
温度传感器及控制电路检修
4. 线束导通性的检测
线束导通性检测如图4-31所示，其步骤如下：
（1）关闭点火开关。（2）拆下蓄电池负极。（3）拔下传感器连接器。（4）拔下ECM连接器。（5）用万用表200 Ω电阻挡或二极管挡检测进气温度传感器与ECM线束端连接器1-65和2-88 通性，正常时阻值应小于1 Ω。
温度传感器及控制电路检修
温度传感器的感温元件采用负温度系数热敏电阻。以冷却液温度传感器为例，其通过两根导线与ECU相连，一根为搭铁线（通过ECU搭铁），另一根为电源信号线。在 ECU中有一标准电阻与传感器的热敏电阻串联，由ECU提供5 V参考电压，当热敏电阻随冷却液温度变化时，ECU 通过THW端子测得的分压值随之变化，ECU根据此分压值判断冷却液温度，进而控制喷油量和点火时刻。
温度传感器及控制电路检修
2. 传感器参考电压的测量
传感器参考电压的测量如图4-29 所示，其步骤如下：
（1）关闭点火开关。（2）拔下传感器连接器。（3）打开点火开关至ON挡。（4）使用万用表20 V直流电压挡检测进气温度传感器线束端1号端子与搭铁（或与2号端子）之间的电压，正常值应为5 V左右。
图4-23 进气温度传感器及其安装位置
温度传感器及控制电路检修
2. 冷却液Leabharlann 度传感器的形状及安装位置冷却液温度传感器即水温传感器，一般安装在缸盖出水口处，如图4-24 所示。
图4-24 冷却液温度传感器及其安装位置
温度传感器及控制电路检修
三、温度传感器的功用 1. 进气温度传感器的功用
进气温度传感器的功用是检测发动机工作时的进气温度，并将此信号转换成电信号传输给ECU，作为喷油量和点火正时控制的修正信号，以获得最佳空燃比和点火时刻。由于进气密度是随温度和压力的变化而变化的，因此，无论是采用进气歧管绝对压力传感器，还是采用体积流量型空气流量计，为了精确计算进气质量，都需要检测进气温度并将所测温度转换成电信号输送给ECU，作为喷油量和点火时刻控制的修正信号。

工作页1.3温度传感器的检修

第一步：使用X-431检测仪查询故障码；
第二步：使用万用表检查水温传感器工作是否正常；
第三步：使用数字表检测水温传感器与电脑的导线连接情况；
3、故障排除：
经检查，水温传感器到电脑之间的导线出现断路。实习操作过程由实习教师指导就车或在发动机实验台上进行；维修传感器与电脑之间的线束后故障排除。
4、故障复查：
1.3
任务名称
水温传感器的检修
学时
6
班级
13汽修班
学生姓名
学生学号
任务成绩
实训设备
钳子、螺丝刀、扳手、试电笔、万用表、冷却液温度传感器
实训场地
发动机电控实训室
日期
月日
客户任务
汽车维修厂接到车主电话反映桑塔纳轿车出现问题：行驶中突然熄火，发动机不好起动；0排气管中冒黑烟，同时仪表板有一个指示灯闪烁（发动机故障灯）；请求救援。
将点火开关ON-OFF-ON重复多次，起动汽车发动机，着车顺利，加油顺畅；排气管中不再冒黑烟，故障彻底排除。
六、任务拓展
设计你进行进气温度传感器的检修步骤
七、学习评价
表1学生自评及互评表
班级：姓名：学号：年月日
评价项目及标准
配分
等级评定
学生自评
学生互评
操作
技能
1、熟悉作业流程、作业过程流畅。
10
2、动手能力强，善于理论联系实际。
2、具有识图能力并懂得相关专业知识。
3、掌握工量具的使用和维护保养。
4、熟悉检测温度传感器作业时常用工、量具种类和用途。
10
操
作
技
能
1、作业流程规范、重难点把握得好。
2、工、量具使用规范、熟练。善于理论联系实际，提高自己综合实践能力。

汽车制造与装配技术《汽车车身电气系统故障诊断-任务工单》

工程4 汽车车身电气系统故障诊断汽车空调系统的故障诊断
空调完全不制冷的故障诊断
空调制冷缺乏的故障诊断
压缩机不能正常自动停转的故障诊断
空调系统异响的故障诊断
空调不制热的故障诊断
汽车平安系统的故障诊断平安气囊的故障诊断
平安带的故障诊断
中控门锁系统的故障诊断
防盗系统的故障诊断
ESP系统的故障诊断ESP系统的故障分析
汽车舒适性系统的故障诊断电动车窗的故障诊断
电动后视镜的故障诊断
电动座椅的故障诊断。

温度传感器的常见故障及处理方法

温度传感器的常见故障及处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!温度传感器在工业生产和生活中有着广泛的应用，但在长时间使用中常常会出现各种故障。

《温度传感器电路检修》任务工单.

任务名称温度传感器电路的检修序号 2.6 日期学生姓名学号班级任务载体设置冷却液温度传感器和进气温度传感器的故障。

任务要求分析故障原因，制定工作计划，实施诊断和排除，从而掌握温度传感器电路的检修方法。

一、资讯1.发动机型号。

2.冷却液温度传感器的英文缩写是，进气温度传感器的英文缩写是。

3.该车温度传感器的类型是。

4.发动机冷却液温度升高，喷油量，点火提前角。

5.画出该车温度传感器电路图，并填写相应内容。

冷却液温度传感器电路图端子功用性能参数进气温度传感器电路图端子功用性能参数二、决策和计划制定人员分工选择仪器设备制定故障诊断计划组号组长组员三、实施（一）温度传感器特性分析1.保证发动机一切正常，温度传感器电路良好。

2.用故障诊断仪读取冷却液温度和进气温度，用万用表测量冷却液温度和进气温度信号电压。

3.冷车起动发动机，随冷却液温度的升高，在冷却液温度由冷车至热机过程中每间隔10℃记录有关数据。

冷却液温度冷却液温度传感器信号电压（V）进气温度进气温度传感器信号电压（V）4.拆下进气温度传感器，用电吹风加热，同时测量其温度和电阻值，随传感器温度的升高，每间隔10℃记录有关数据。

进气温度进气温度传感器电阻值（Ω）5.结论（1）随冷却液温度的升高，冷却液温度传感器信号电压。

（2）发动机热机时间大约为，热机过程中，进气温度的有何变化？。

（3）随进气温度传感器温度的升高，进气温度传感器电阻值。

（二）温度传感器电路故障分析1.用故障诊断仪读取温度值，用万用表测量温度传感器信号电压。

2.点火开关置ON ，发动机不起动，冷却液温度和进气温度保持在冷车状态不变。

3.设置温度传感器故障，在传感器正常、断路、虚接状态下进行测量，记录有关数据。

4.结论（1）当冷却液温度传感器电路断路时，信号电压有何变化？，能否存储故障码？，如何进行失效保护？。

（2）当冷却液温度传感器电路虚接时，信号电压有何变化？，能否存储故障码？，如何进行失效保护？。

汽车发动机电控系统检修教学任务设计2-4温度传感器的检修

NTCNegative Temperature Coefficient负温度系数热敏电阻
MIL malfunction indicator lamp故障指示灯
案例和
教学
材料
情境1：一辆装有丰田8A发动机的丰田威驰轿车，该车起动困难，而且车辆起动后还怠速不稳，同时发动机故障指示灯亮。请排除故障。
情境2：一辆装有AJR发动机的大众轿车，冷车时发动机起动困难，故障指示灯亮。请排除故障。
仪器、设备、工具:
大众AJR发动机实训台4台、丰田8A发动机实训台4台、大众1.4TSI发动机实训台4台、卡罗拉发动机实训台4台、万用表8块、KT600故障诊断仪4台、万用表8块、世达工具2套、普通温度计4个、家用电热吹风机4个、线束若干。

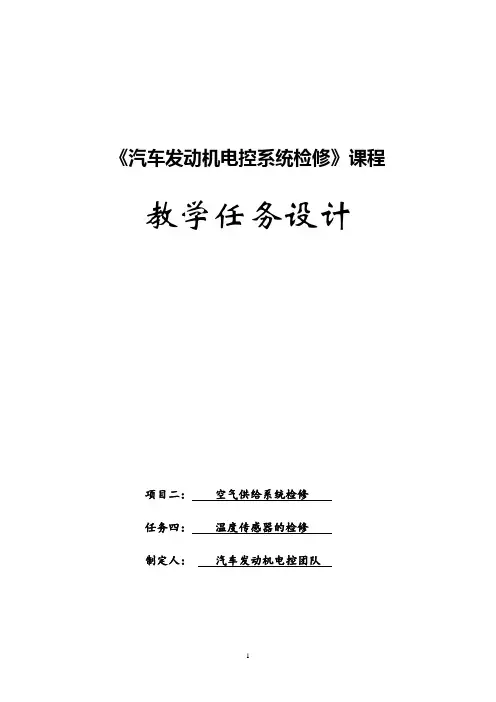

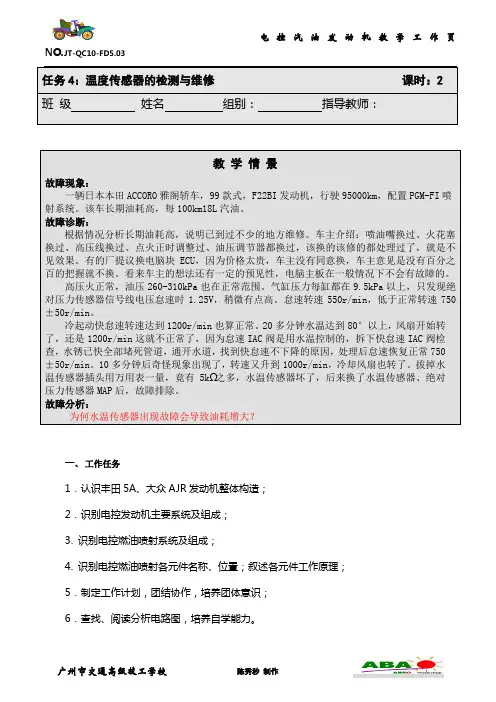

《汽车发动机电控系统检修》课程
教学任务设计
项目二：空气供给系统检修
任务四：温度传感器的检修
制定人：汽车发动机电控团队
《汽车发动机电控系统检修》课程任务教学设计
任务四：温度传感器的检修
教学学时
4学时
整体设计中的位置
第5次
授课班级
上课
时间
周次：第周
日期：月日
节次：～节
上课
地点
汽车发动机
电控实训室
本次课使用的外语单词
THAthermometer of air进气温度
THWthermometer of water冷却液温度
ECTEngine coolant temperature sensor冷却液温度传感器
IATIntake manifold air temperature sensor进气温度传感器
4.能不断积累经验，从多个故障个案任务中寻找共性。

学习情境-温度类传感器检修see

2009.1
项目2.2 温度类传感器检修一、冷却液温度传感器CTS（Coolant Temperature sensor）检修（4）数据流检测。用“X-431故障诊断仪”读取发动机系统数据流，涉及到水温的数据流有2个：“水温传感器输出的电压值”、“发动机冷却水温”。起动发动机，接入诊断仪仪，读取发动机系统数据流，此时踩下油门，使发动机温度上升，观察“发动机冷却水温”数值应逐渐增加，“水温传感器输出的电压值”数值应逐渐减少，如无变化应检查线束连接情况和传感器。
2009.1
项目2.2 温度类传感器检修二、进气温度传感器ITAS（Intake Air Temperature sensor）检修进气温度传感器与冷却液温度传感器的工作原理类似。经常与进气压力传感器集成与一起。当进气温度传感器失效后，ECU会输出相关故障码P0097、 P0098等，故障等灯亮，并且ECU进入减扭矩控制模式，使最大转速受限、最大功率不足。
09.1
项目2.2 温度类传感器检修一、冷却液温度传感器CTS（Coolant Temperature sensor）检修 Bosch共轨的冷却液温度传感器如图1所示。
图1 Bosch共轨的冷却液温度传感器
2009.1
项目2.2 温度类传感器检修一、冷却液温度传感器CTS（Coolant Temperature sensor）检修长城车GW2.8TC型Bosch共轨柴油机CTS与ECU的电路连接如图2所示。
2009.1
项目2.2 温度类传感器检修三、燃油温度传感器检修玉柴Delphi组合单体泵的燃油温度传感器安装在单体泵上，如图6所示。
图6 玉柴Delphi组合单体泵的燃油温度传感器
2009.1

温度传感器测试作业指导书

将感温头放到水槽中，耐压测试仪夹一端放在该水槽中，另一端接传感器两线芯，施加 AC1500V/50Hz 电压测量 60s，无击穿，泄露电流不超过 2mA
引线承受 50N 的拉力，并保持 10 秒，
卡尺
万用表
耐压测试仪
推拉力计
将感温头放在温度 60±2℃，相对湿度 90%～95%的环境中放置 48h，取出充分除去表面水滴并在常态下恢复 2h。
将感温头从 1m 的高度自由落体跌落到约 1cm 厚的木板上五次
将感温头放在 60℃高温环境下，放置 48h 后，取出在常态下恢复 1h，试验后测试，要求温度点的电阻值和常数 B 值的变化率(相对初始值) ≤3%，绝缘电阻 ≥50MΩ，耐压 ≥500VAC(1min)
环境实验箱
/
环境实验箱
将感温头放在-20℃规定温环境下放置 24h 后取出，在常态下恢复 1h。
将感温头按如下的顺序：高温 100±2℃放置 2h 后，温度下降到-20℃放置 2h，再上升到 100±2℃放置 2h，循环 10 周期，取出在常温下恢复 2h。
环境实验箱
环境实验箱
IL=Ⅱ AQL=2.5
IL=Ⅱ AQL=2.5
IL=Ⅱ AQL=2.5
IL=Ⅱ AQL=2.5
—— IL=Ⅱ AQL=2.5
试验时，要求温度点的电阻值和常数 B 值的变化率(相对初始值) ≤3%。
在-20±3℃条件下放置２h。
在 130±3℃条件下放置２h。
将温度传感器放置在 100℃的水中，6h 后取出温度传感器。
将感温头按如下的顺序：常温 25℃--高温 105±2℃放置 10min—室温 25℃放置 10s—高温 105±2℃放置 10min 循环 1000 次后，取出在常温下恢复 2h。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

发动机状态
正常
断路
虚接
4.结论
（1）当冷却液温度传感器电路断路时，信号电压有何变化？，能否存储故障码？，如何进行失效保护？。
（2）当冷却液温度传感器电路虚接时，信号电压有何变化？，能否存储故障码？，如何进行失效保护？。
（3）当进气温度传感器电路断路时，信号电压有何变化？，能否存储故障码？，如何进行失效保护？。
（2）测量供电电压：传感器连接器，点火开关置，用万用表测量连接器插头端子间的电压，应为，测量值是。
（3）测量搭铁电阻：传感器连接器，点火开关置，用万用表测量连接器插头端子间的电阻，应为；测量值是。
（4）测量传感器电阻：传感器连接器，点火开关置，用万用表测量连接器插座间的电阻，规定值应为。测量结果是。
（4）当进气温度传感器电路虚接时，信号电压有何变化？，能否存储故障码？，如何进行失效保护？。
（三）温度传感器电路的诊断
冷却液温度传感器
1.故障症状描述。
2.利用故障诊断仪检测
读取故障码。
读取数据流。
3.利用万用表检测
（1）测量传感器信号：插好传感器连接器，点火开关置”ON”，发动机不起动，用万用表测量连接器插头端子间的信号电压，规定值应为。测量结果是。
进气温度
进气温度传感器电阻值（Ω）
5.结论
（1）随冷却液温度的升高，冷却液温度传感器信号电压。
（2）发动机热机时间大约为，热机过程中，进气温度的有何变化？。
（3）随进气温度传感器温度的升高，进气温度传感器电阻值。
（二）温度传感器电路故障分析
1.用故障诊断仪读取温度值，用万用表测量温度传感器信号电压。
2.用故障诊断仪读取冷却液温度和进气温度，用万用表测量冷却液温度和进气温度信号电压。
3.冷车起动发动机，随冷却液温度的升高，在冷却液温度由冷车至热机过程中每间隔10℃记录有关数据。
冷却液温度
冷却液温度传感器信号电压（V）
进气温度
进气温度传感器信号电压（V）
4.拆下进气温度传感器，用电吹风加热，同时测量其温度和电阻值，随传感器温度的升高，每间隔10℃记录有关数据。
4.发动机冷却液温度升高，喷油量，点火提前角。
5.画出该车温度传感器电路图，并填写相应内容。
冷却液温度传感器电路图
端子
功用
性能参数
进气温度传感器电路图
端子
功用
性能参数
二、决策和计划
制定人员分工
选择仪器设备
制定故障诊断计划
组号
组长
组员
三、实施
（一）温度传感器特性分析
1.保证发动机一切正常，温度传感器电路良好。
4.结论。
四、检查
检查发动机修复质量。
五、评估
教师签字：

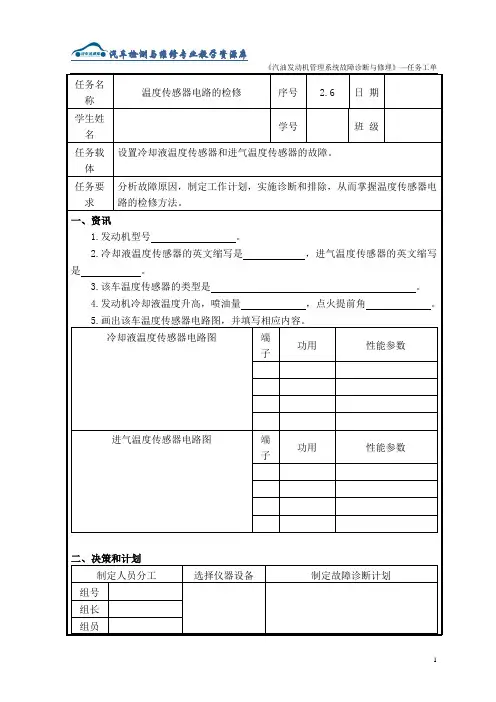

任务名称
温度传感器电路的检修
序号
2.6
日期
学生姓名学号ຫໍສະໝຸດ 班级任务载体设置冷却液温度传感器和进气温度传感器的故障。
任务要求
分析故障原因，制定工作计划，实施诊断和排除，从而掌握温度传感器电路的检修方法。
一、资讯
1.发动机型号。
2.冷却液温度传感器的英文缩写是，进气温度传感器的英文缩写是。
3.该车温度传感器的类型是。
2.点火开关置ON，发动机不起动，冷却液温度和进气温度保持在冷车状态不变。
3.设置温度传感器故障，在传感器正常、断路、虚接状态下进行测量，记录有关数据。
冷却液温度传感器状态
传感器信号电压（V）
冷却液温度
故障码
失效保护功能
发动机状态
正常
断路
虚接
进气温度传感器状态
传感器信号电压（V）
进气温度
故障码
失效保护功能
