PID调节器的认识及应用

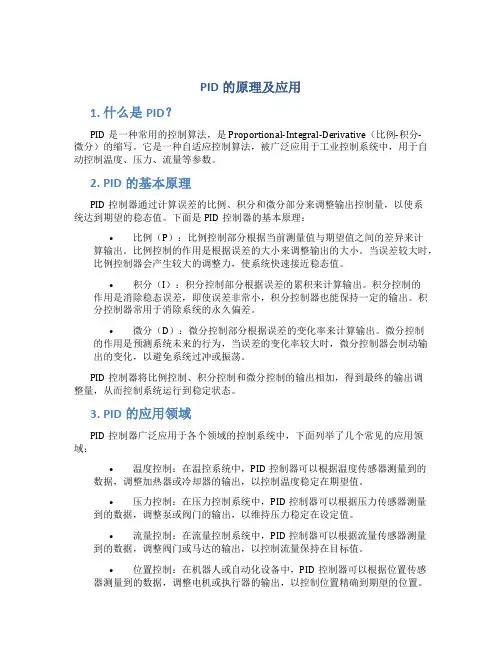

PID的原理及应用1. 什么是PID？PID是一种常用的控制算法，是Proportional-Integral-Derivative（比例-积分-微分）的缩写。

它是一种自适应控制算法，被广泛应用于工业控制系统中，用于自动控制温度、压力、流量等参数。

2. PID的基本原理PID控制器通过计算误差的比例、积分和微分部分来调整输出控制量，以使系统达到期望的稳态值。

下面是PID控制器的基本原理：•比例（P）：比例控制部分根据当前测量值与期望值之间的差异来计算输出。

比例控制的作用是根据误差的大小来调整输出的大小。

当误差较大时，比例控制器会产生较大的调整力，使系统快速接近稳态值。

•积分（I）：积分控制部分根据误差的累积来计算输出。

积分控制的作用是消除稳态误差，即使误差非常小，积分控制器也能保持一定的输出。

积分控制器常用于消除系统的永久偏差。

•微分（D）：微分控制部分根据误差的变化率来计算输出。

微分控制的作用是预测系统未来的行为，当误差的变化率较大时，微分控制器会制动输出的变化，以避免系统过冲或振荡。

PID控制器将比例控制、积分控制和微分控制的输出相加，得到最终的输出调整量，从而控制系统运行到稳定状态。

3. PID的应用领域PID控制器广泛应用于各个领域的控制系统中，下面列举了几个常见的应用领域：•温度控制：在温控系统中，PID控制器可以根据温度传感器测量到的数据，调整加热器或冷却器的输出，以控制温度稳定在期望值。

•压力控制：在压力控制系统中，PID控制器可以根据压力传感器测量到的数据，调整泵或阀门的输出，以维持压力稳定在设定值。

•流量控制：在流量控制系统中，PID控制器可以根据流量传感器测量到的数据，调整阀门或马达的输出，以控制流量保持在目标值。

•位置控制：在机器人或自动化设备中，PID控制器可以根据位置传感器测量到的数据，调整电机或执行器的输出，以控制位置精确到期望的位置。

4. PID优缺点•优点：–简单易实现：PID控制器的原理简单，计算量小，易于实现。

pid实际应用PID（Proportional-Integral-Derivative，比例积分微分）控制器是一种经典的自动控制系统，也是目前工业控制中应用最广泛的一种控制器。

它通过不断地测量被控对象的实际输出值与期望输出值的差距，并依照一定的比例、积分、微分系数计算出控制信号，对被控对象进行调节，最终使其输出达到期望值并保持稳定。

PID控制器的实际应用非常广泛，涵盖了各个领域的自动控制系统。

下面就以几个实际的例子来说明PID控制器的应用。

1. 温度控制系统温度控制系统是PID控制器的经典应用。

制造业中的许多工艺都需要对温度进行控制，例如冶金、化工、生物制药、食品加工等行业。

PID 控制器可以根据传感器提供的温度数值计算出控制信号，通过调节加热器或制冷器的功率，实现对温度的精确控制。

2. 电机转速控制电机的转速直接影响着机械设备的性能和工作效率，因此需要对电机转速进行准确控制。

PID控制器可以通过对电机转速的反馈信号不断调整电机的输出功率，使得电机转速稳定在期望值或者在受到扰动时能够快速恢复到期望转速。

3. 液位控制系统液位控制系统在化工、石油、食品饮料等行业中应用较为广泛。

PID 控制器可以通过对液位的反馈信号进行测量和处理，精确地调节阀门开度和出口流量，从而实现液位的准确控制。

4. 飞行控制在无人机、飞机、火箭等航空器的飞行控制中，PID控制器是必不可少的关键组件之一。

通过对陀螺仪、加速度计等测量装置的反馈信号不断计算控制信号，实现对飞行器姿态、高度、速度等方面的精确控制。

总之，PID控制器是自动控制领域中非常重要的一种控制器，其实际应用广泛涵盖了各个领域。

在未来，随着人类技术的不断进步和应用场景的不断拓展，PID控制器的应用也将变得越来越广泛和深入。

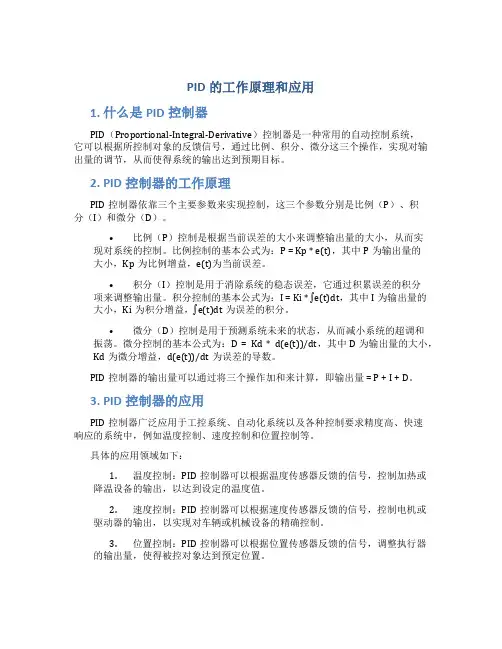

PID的工作原理和应用1. 什么是PID控制器PID（Proportional-Integral-Derivative）控制器是一种常用的自动控制系统，它可以根据所控制对象的反馈信号，通过比例、积分、微分这三个操作，实现对输出量的调节，从而使得系统的输出达到预期目标。

2. PID控制器的工作原理PID控制器依靠三个主要参数来实现控制，这三个参数分别是比例（P）、积分（I）和微分（D）。

•比例（P）控制是根据当前误差的大小来调整输出量的大小，从而实现对系统的控制。

比例控制的基本公式为：P = Kp * e(t)，其中P为输出量的大小，Kp为比例增益，e(t)为当前误差。

•积分（I）控制是用于消除系统的稳态误差，它通过积累误差的积分项来调整输出量。

积分控制的基本公式为：I = Ki * ∫e(t)dt，其中I为输出量的大小，Ki为积分增益，∫e(t)dt为误差的积分。

•微分（D）控制是用于预测系统未来的状态，从而减小系统的超调和振荡。

微分控制的基本公式为：D = Kd * d(e(t))/dt，其中D为输出量的大小，Kd为微分增益，d(e(t))/dt为误差的导数。

PID控制器的输出量可以通过将三个操作加和来计算，即输出量 = P + I + D。

3. PID控制器的应用PID控制器广泛应用于工控系统、自动化系统以及各种控制要求精度高、快速响应的系统中，例如温度控制、速度控制和位置控制等。

具体的应用领域如下：1.温度控制：PID控制器可以根据温度传感器反馈的信号，控制加热或降温设备的输出，以达到设定的温度值。

2.速度控制：PID控制器可以根据速度传感器反馈的信号，控制电机或驱动器的输出，以实现对车辆或机械设备的精确控制。

3.位置控制：PID控制器可以根据位置传感器反馈的信号，调整执行器的输出量，使得被控对象达到预定位置。

4.流量控制：PID控制器可以根据流量传感器反馈的信号，调整阀门或泵的输出量，以实现对流体流量的控制。

PID调节器的作用及其参数对系统调节质量的影响PID控制器是一种常用的控制器类型，其英文全称为Proportional-Integral-Derivative Control。

PID调节器的作用是通过不断调整控制器的输出信号，使得系统的输出值尽可能接近期望值，并且尽可能快速地达到期望值。

PID调节器主要通过三个参数来调节，分别是比例系数Kp、积分时间Ti和微分时间Td。

这三个参数可以通过调整来控制系统的调节质量。

首先，比例系数Kp决定了控制器输出与偏差之间的线性关系。

Kp越大，控制器输出对偏差的响应越强烈，系统的调节速度也就越快。

然而，Kp过大可能导致系统产生过冲或者不稳定的现象。

因此，适当地选择Kp 可以平衡系统的调节速度和稳定性。

其次，积分时间Ti决定了对系统误差的累积效果。

积分控制由于有记忆效应，可以用来消除稳态误差。

Ti越大，系统对误差的积累效应越强，可以更好地消除稳态误差。

但是，Ti过大可能导致系统产生震荡现象，使得系统不稳定。

因此，适当选择Ti可以使系统达到稳态时误差较小。

最后，微分时间Td决定了对系统误差变化率的响应。

微分控制可以通过对系统输出的变化率进行预测来减小偏差。

Td越大，系统对偏差变化率的响应越快，可以更好地预测偏差的变化趋势。

然而，Td过大也可能导致系统产生震荡或者不稳定的现象。

因此，适当选择Td可以平衡响应速度和稳定性。

总体来说，比例控制作用于系统的瞬态响应，积分控制作用于系统的稳态误差，微分控制作用于系统的瞬态稳定性。

通过调整这三个参数，可以达到理想的系统调节质量。

当需要较快的调节速度时，可以适当增大Kp和Td，减小Ti；当需要稳态误差较小时，可以适当增大Kp和Ti，减小Td；当需要减小震荡和不稳定现象时，可以适当减小Kp和Td，增大Ti。

总之，PID调节器通过调整比例系数、积分时间和微分时间来控制系统的调节质量，不仅可以使系统的调节速度快，稳态误差小，而且还可以减小震荡和提高系统的稳定性。

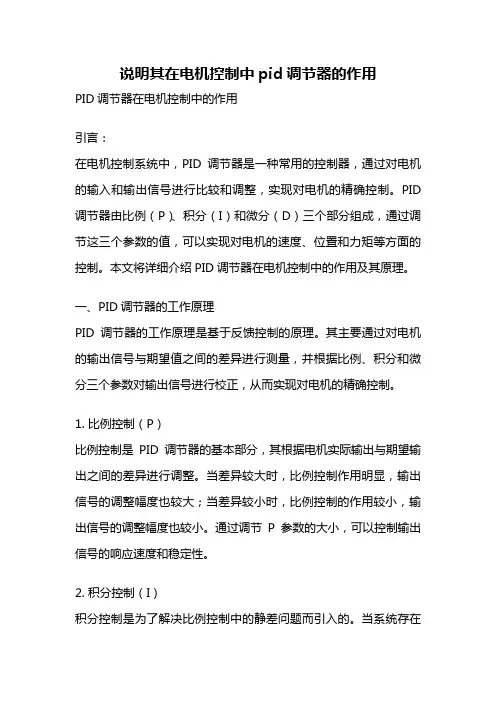

说明其在电机控制中pid调节器的作用PID调节器在电机控制中的作用引言：在电机控制系统中，PID调节器是一种常用的控制器，通过对电机的输入和输出信号进行比较和调整，实现对电机的精确控制。

PID 调节器由比例（P）、积分（I）和微分（D）三个部分组成，通过调节这三个参数的值，可以实现对电机的速度、位置和力矩等方面的控制。

本文将详细介绍PID调节器在电机控制中的作用及其原理。

一、PID调节器的工作原理PID调节器的工作原理是基于反馈控制的原理。

其主要通过对电机的输出信号与期望值之间的差异进行测量，并根据比例、积分和微分三个参数对输出信号进行校正，从而实现对电机的精确控制。

1. 比例控制（P）比例控制是PID调节器的基本部分，其根据电机实际输出与期望输出之间的差异进行调整。

当差异较大时，比例控制作用明显，输出信号的调整幅度也较大；当差异较小时，比例控制的作用较小，输出信号的调整幅度也较小。

通过调节P参数的大小，可以控制输出信号的响应速度和稳定性。

2. 积分控制（I）积分控制是为了解决比例控制中的静差问题而引入的。

当系统存在静差时，比例控制无法完全消除这一差异。

积分控制通过对累积的偏差进行调整，逐步消除静差。

然而，过大的积分控制作用可能导致系统超调或不稳定，因此需要根据具体情况调整I参数的大小。

3. 微分控制（D）微分控制主要用于抑制系统的超调和震荡。

通过对输出信号的变化率进行调整，微分控制可以提前预知系统的响应趋势，并适时进行调整，以减少系统的超调和震荡。

然而，过大的微分控制作用可能导致系统的噪声干扰被放大，因此需要根据具体情况调整D参数的大小。

二、PID调节器在电机控制中的作用1. 速度控制在电机控制中，PID调节器可以用于对电机的速度进行控制。

通过对电机的输出速度与期望速度之间的差异进行测量和调整，PID调节器可以实时控制电机的转速。

通过调节PID参数，可以实现对电机速度的精确控制，提高电机的动态响应和稳定性。

PID调节器的作用及其参数对系统调节质量的影响PID调节器（Proportional-Integral-Derivative Controller）是一种常见的工业控制器，广泛应用于各种自动控制系统中。

它可以根据给定的设定值与实际测量值之间的误差来调节系统的输出，并使系统的响应更加稳定和准确。

1.稳定性控制：PID控制器能够保持系统在给定设定值附近稳定工作，其比例（P）作用能够根据实际误差大小来调整输出力度，积分（I）作用能够补偿系统的稳态误差，而微分（D）作用则能够抑制系统的过度振荡。

2.响应速度控制：通过调节PID控制器的参数，可以控制系统的响应速度。

比例（P）作用对响应速度的影响最大，增大比例增益可以提高响应速度，但也容易引起系统的过度振荡；积分（I）作用对响应速度的影响较小，主要用于补偿静差；微分（D）作用能够减小系统的过度振荡和快速变化。

3.抗干扰能力：PID控制器通过比例（P）作用能够快速响应系统的测量误差，通过积分（I）作用能够积累误差并持续调整输出，通过微分（D）作用能够预测未来的变化趋势，因此具有较强的抗干扰能力。

4.参数调节：PID控制器的参数对系统的调节质量有很大影响。

比例增益（Kp）决定了系统的响应速度和稳定性，增大Kp可以提高响应速度，但会增加系统的过度振荡；积分时间常数（Ti）决定了系统对于静差的补偿能力和稳态误差的消除速度，较大的Ti能够减小系统的静差，但可能引起系统的超调；微分时间常数（Td）决定了系统对于变化速率的响应速度，较大的Td能够抑制系统的过度振荡。

综上所述，PID调节器的作用及其参数对系统调节质量的影响是多方面的。

通过调节PID控制器的参数，可以控制系统的稳定性、响应速度和抗干扰能力，从而实现对系统的准确控制。

但需要注意的是，不同系统的特性不同，参数的选择需要根据具体情况进行调整，经验和试错是提高调节质量的关键。

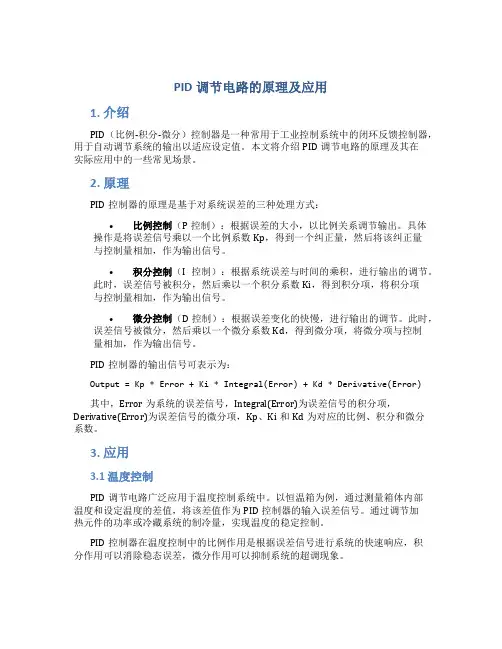

PID调节电路的原理及应用1. 介绍PID（比例-积分-微分）控制器是一种常用于工业控制系统中的闭环反馈控制器，用于自动调节系统的输出以适应设定值。

本文将介绍PID调节电路的原理及其在实际应用中的一些常见场景。

2. 原理PID控制器的原理是基于对系统误差的三种处理方式：•比例控制（P控制）：根据误差的大小，以比例关系调节输出。

具体操作是将误差信号乘以一个比例系数Kp，得到一个纠正量，然后将该纠正量与控制量相加，作为输出信号。

•积分控制（I控制）：根据系统误差与时间的乘积，进行输出的调节。

此时，误差信号被积分，然后乘以一个积分系数Ki，得到积分项，将积分项与控制量相加，作为输出信号。

•微分控制（D控制）：根据误差变化的快慢，进行输出的调节。

此时，误差信号被微分，然后乘以一个微分系数Kd，得到微分项，将微分项与控制量相加，作为输出信号。

PID控制器的输出信号可表示为：Output = Kp * Error + Ki * Integral(Error) + Kd * Derivative(Error)其中，Error为系统的误差信号，Integral(Error)为误差信号的积分项，Derivative(Error)为误差信号的微分项，Kp、Ki和Kd为对应的比例、积分和微分系数。

3. 应用3.1 温度控制PID调节电路广泛应用于温度控制系统中。

以恒温箱为例，通过测量箱体内部温度和设定温度的差值，将该差值作为PID控制器的输入误差信号。

通过调节加热元件的功率或冷藏系统的制冷量，实现温度的稳定控制。

PID控制器在温度控制中的比例作用是根据误差信号进行系统的快速响应，积分作用可以消除稳态误差，微分作用可以抑制系统的超调现象。

3.2 机器人运动控制PID调节电路也被广泛应用于机器人的运动控制中。

以轮式机器人为例，通过测量机器人当前位置和目标位置的差值，作为PID控制器的输入误差信号。

通过调节机器人的电机转速和舵机角度，实现机器人精确的运动控制。

说明其在电机控制中pid调节器的作用电机控制中PID调节器的作用什么是PID调节器？PID是一种常用的控制算法，被广泛应用在电机控制领域。

PID即比例-积分-微分控制器，通过计算误差和误差的变化率，来调整控制量，以实现对电机的精确控制。

PID调节器在电机控制中的作用1.比例控制：比例控制通过计算误差的大小，以及与设定值的差异，来调整控制量。

通过比例控制，可以实现对电机速度、角度等参数的准确调节。

2.积分控制：积分控制通过计算误差的积分值，以及误差的累积量，来调整控制量。

积分控制主要用于消除系统的静差，并提高系统的响应速度和稳定性。

3.微分控制：微分控制通过计算误差的变化率，以及误差变化的速度，来调整控制量。

微分控制主要用于抑制系统的超调和振荡，并提高系统的快速响应能力。

PID调节器的优点1.简单易用：PID调节器的原理比较简单，易于理解和实现。

同时，PID调节器的参数调整也相对容易，可以根据实际需求进行适当调整。

2.适应性强：PID调节器可以适应不同的控制对象和工作环境。

通过合理调整PID参数，可以实现对不同电机的精准控制。

3.稳定可靠：PID调节器可以根据系统的实际状况进行实时调整，以保持系统的稳定性和可靠性。

即使在外部环境变化或干扰的情况下，PID调节器也能够及时做出调整，以维持系统的正常运行。

总结PID调节器在电机控制中扮演着重要的角色。

通过比例、积分和微分控制，PID调节器可以实现对电机的精确控制，提高控制系统的稳定性和响应速度。

其简单易用、适应性强和稳定可靠的特点，使得PID 调节器成为电机控制领域中的重要工具之一。

无论是对于新手还是资深的创作者来说，掌握PID调节器的原理和应用都是十分重要的。

PID调节器的应用场景1.电机转速控制：在工业生产中，经常需要对电机的转速进行精确控制，以满足生产需求。

PID调节器可以通过不断调整控制量，使电机的转速稳定在设定值附近。

2.电机位置控制：在自动化系统中，经常需要对电机的位置进行精确控制，如机器人臂的运动，自动门的开关等。

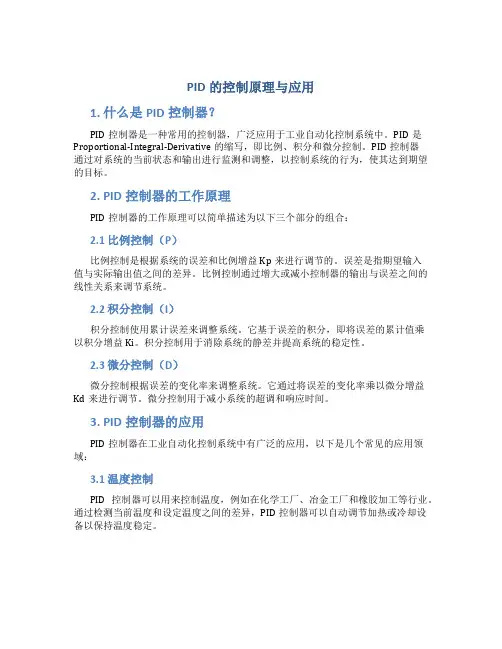

PID的控制原理与应用1. 什么是PID控制器？PID控制器是一种常用的控制器，广泛应用于工业自动化控制系统中。

PID是Proportional-Integral-Derivative的缩写，即比例、积分和微分控制。

PID控制器通过对系统的当前状态和输出进行监测和调整，以控制系统的行为，使其达到期望的目标。

2. PID控制器的工作原理PID控制器的工作原理可以简单描述为以下三个部分的组合：2.1 比例控制（P）比例控制是根据系统的误差和比例增益Kp来进行调节的。

误差是指期望输入值与实际输出值之间的差异。

比例控制通过增大或减小控制器的输出与误差之间的线性关系来调节系统。

2.2 积分控制（I）积分控制使用累计误差来调整系统。

它基于误差的积分，即将误差的累计值乘以积分增益Ki。

积分控制用于消除系统的静差并提高系统的稳定性。

2.3 微分控制（D）微分控制根据误差的变化率来调整系统。

它通过将误差的变化率乘以微分增益Kd来进行调节。

微分控制用于减小系统的超调和响应时间。

3. PID控制器的应用PID控制器在工业自动化控制系统中有广泛的应用，以下是几个常见的应用领域：3.1 温度控制PID控制器可以用来控制温度，例如在化学工厂、冶金工厂和橡胶加工等行业。

通过检测当前温度和设定温度之间的差异，PID控制器可以自动调节加热或冷却设备以保持温度稳定。

3.2 速度控制PID控制器可用于调节马达或电机的转速，例如在机械制造、运输设备和自动化生产线等领域。

PID控制器根据实际转速与设定转速之间的差异，通过调节电压或电流来控制系统的速度。

3.3 液位控制PID控制器在液态介质的存储和流动中也有应用，例如在水处理厂、化工厂和石油工业中。

通过监测液位，PID控制器可以自动调节阀门或泵的开关以维持液位稳定。

3.4 压力控制PID控制器可用于控制管道或容器内的压力，例如在石油、天然气和化工行业。

PID控制器通过检测实际压力与设定压力之间的差异，自动调节阀门或泵的开闭以控制压力。

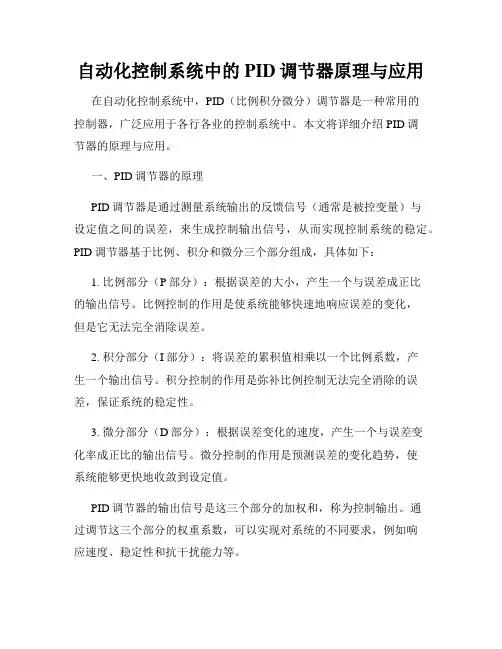

自动化控制系统中的PID调节器原理与应用在自动化控制系统中，PID（比例积分微分）调节器是一种常用的控制器，广泛应用于各行各业的控制系统中。

本文将详细介绍PID调节器的原理与应用。

一、PID调节器的原理PID调节器是通过测量系统输出的反馈信号（通常是被控变量）与设定值之间的误差，来生成控制输出信号，从而实现控制系统的稳定。

PID调节器基于比例、积分和微分三个部分组成，具体如下：1. 比例部分（P部分）：根据误差的大小，产生一个与误差成正比的输出信号。

比例控制的作用是使系统能够快速地响应误差的变化，但是它无法完全消除误差。

2. 积分部分（I部分）：将误差的累积值相乘以一个比例系数，产生一个输出信号。

积分控制的作用是弥补比例控制无法完全消除的误差，保证系统的稳定性。

3. 微分部分（D部分）：根据误差变化的速度，产生一个与误差变化率成正比的输出信号。

微分控制的作用是预测误差的变化趋势，使系统能够更快地收敛到设定值。

PID调节器的输出信号是这三个部分的加权和，称为控制输出。

通过调节这三个部分的权重系数，可以实现对系统的不同要求，例如响应速度、稳定性和抗干扰能力等。

二、PID调节器的应用PID调节器有广泛的应用领域，以下是几个常见的应用示例：1. 温度控制：在工业生产中，往往需要对温度进行精确控制。

PID调节器可以通过测量温度变化与设定值之间的误差来控制加热或冷却系统，使温度稳定在设定值附近。

2. 速度控制：在机械系统中，需要对电机的转速进行控制。

PID调节器可以根据实际转速与目标转速之间的误差来调节电机的控制信号，实现精确控制。

3. 液位控制：在油田开采、化工等领域，需要对液体的液位进行控制。

PID调节器可以测量液位与设定值之间的误差，并通过控制阀门的开度来调节流量，实现液位的稳定控制。

4. 压力控制：在工业生产中，需要对气体或液体的压力进行控制。

PID调节器可以根据实际压力与目标压力之间的误差来调节控制阀门或泵的操作，保持压力稳定。

PID调节到底是什么东西?PID调节到底是什么东西?PID调节是工业控制中应用最广泛的一种调节方式，在各种自控书籍及资料中，也经常看到PID这个字眼，那么什么是PID调节呢？PID是英文单词比例（Proportion），积分（Integral），微分（Differential coeffici ent）的缩写。

PID调节实际上是由比例、积分、微分三种调节方式组成，它们各自的作用如下：比例调节作用：是按比例反应系统的偏差，系统一旦出现了偏差，比例调节立即产生调节作用用以减少偏差。

比例作用大，可以加快调节，减少误差，但是过大的比例，使系统的稳定性下降，甚至造成系统的不稳定。

积分调节作用：是使系统消除稳态误差，提高无差度。

因为有误差，积分调节就进行，直至无差，积分调节停止，积分调节输出一常值。

积分作用的强弱取决与积分时间常数Ti，Ti越小，积分作用就越强。

反之Ti大则积分作用弱，加入积分调节可使系统稳定性下降，动态响应变慢。

积分作用常与另两种调节规律结合，组成PI调节器或PI D调节器。

微分调节作用：微分作用反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，在偏差还没有形成之前，已被微分调节作用消除。

因此，可以改善系统的动态性能。

在微分时间选择合适情况下，可以减少超调，减少调节时间。

微分作用对噪声干扰有放大作用，因此过强的加微分调节，对系统抗干扰不利。

此外，微分反应的是变化率，而当输入没有变化时，微分作用输出为零。

微分作用不能单独使用，需要与另外两种调节规律相结合，组成PD或PID控制器。

经常看到有关PID调节问题书籍，看来看去看不懂他们再说什么。

还有一些技术员一提起PID调节，就摇头，搞不懂呀！那么PID调节的实质是什么？通俗的概念是什么？我们通过图1进行分析。

此主题相关图片如下，点击图片看大图：一个自动控制系统要能很好地完成任务，首先必须工作稳定，同时还必须满足调节过程的质量指标要求。

PID控制的基本原理及应用1. 简介PID控制是一种常用的闭环控制方法，广泛应用于工业自动化、机械控制以及电子设备等领域。

PID控制器根据系统的反馈信号和给定的参考输入信号，通过比较两者的差异来调整系统的输出，使系统的输出与给定的目标值尽可能一致。

2. PID控制的基本原理PID控制器由三个组成部分组成，包括比例（P）、积分（I）和微分（D）三个控制元素。

下面将介绍每个控制元素的基本原理。

2.1 比例控制（P）比例控制是PID控制器的基础部分，它根据系统输出与目标值之间的差异进行调整。

比例控制器的输出正比于这个差异，如果系统的输出偏离目标值较多，比例控制器的输出也会相应增加。

比例控制可以使系统快速接近目标值，但无法消除稳态误差。

2.2 积分控制（I）积分控制器通过累积系统输出与目标值之间的误差来调整系统的输出。

积分控制器的输出正比于误差的积分，它可以消除稳态误差，并帮助系统更快地达到目标值。

然而，过多的积分作用可能导致系统不稳定。

2.3 微分控制（D）微分控制器通过监测系统输出与目标值之间的变化率来调整系统的输出。

微分控制器的输出反比于误差的变化率，它可以减小系统的超调和稳定系统输出。

然而，微分控制器对信号噪声敏感，过大的微分作用可能导致系统震荡。

3. PID控制的应用PID控制器在工业自动化和机械控制方面有广泛的应用。

下面列举了几个常见的应用领域。

3.1 温度控制PID控制器在温度控制方面应用广泛。

通过测量温度传感器的反馈信号和设定的目标温度，PID控制器可以调整加热或冷却设备的输出，使系统保持在目标温度范围内。

3.2 速度控制PID控制器在电机速度控制方面应用广泛。

通过测量电机转速的反馈信号和设定的目标转速，PID控制器可以调整电机控制信号，实现精确的速度控制。

3.3 液位控制PID控制器在液位控制方面也有应用。

通过测量液位传感器的反馈信号和设定的目标液位，PID控制器可以调整液位控制阀门的开度，以实现液位的稳定控制。

PID的原理和应用实例1. 什么是PID控制器PID控制器是一种常见的反馈控制算法，PID代表比例（Proportional）、积分（Integral）和微分（Derivative）这三个术语。

PID控制器通过不断根据误差信号调整控制输出，使得被控对象的输出值趋近于设定值。

其基本原理是根据误差信号的偏差大小，以及偏差变化率和积分误差的大小来调整控制器的输出。

PID控制器被广泛应用于工业自动化领域。

2. PID控制器的工作原理PID控制器的工作原理可以简单描述为： 1. 比例控制：根据当前误差信号和设定目标值之间的差异来计算控制量。

比例控制的作用是快速响应，但容易产生超调。

2. 积分控制：根据过去误差信号的累积值来计算控制量。

积分控制的作用是消除稳态误差，但容易产生超调和振荡。

3. 微分控制：根据误差信号的变化率来计算控制量。

微分控制的作用是降低超调和振荡，但对噪声信号敏感。

综合以上三个控制方式，PID控制器通过根据误差信号的变化来调整控制量，使被控对象的输出值逐渐趋向于设定目标值。

3. PID控制器的应用实例PID控制器广泛应用于各个行业领域，下面列举几个常见的应用实例：3.1 温度控制PID控制器在温度控制方面有着广泛的应用，例如在冷冻设备、加热设备和恒温设备中。

比例控制可以实现快速响应，使温度迅速达到设定目标值；积分控制可以消除恒温设备的稳态误差，使得温度保持在设定目标值附近；微分控制可以降低温度的波动性，使温度更加稳定。

3.2 机器人控制PID控制器在机器人控制中也有着广泛的应用，例如在机械臂控制、移动机器人导航和姿态控制等方面。

通过根据误差信号调整机器人的动作，PID控制器可以实现精确的运动控制和轨迹跟踪，提高机器人的自主性和准确性。

3.3 水位控制PID控制器在水位控制方面也有着重要的应用，例如在水处理厂、水池和水箱等系统中。

通过监测水位的变化，PID控制器可以根据误差信号调整出流量或进流量，使得水位保持在设定的目标值范围内。

实用技巧掌握PID调节器在温度控制中的应用温度控制在许多工业领域中起着至关重要的作用。

不同的温度控制方法中，PID调节器被广泛应用于其高效准确的调控特性。

本文将介绍如何有效地掌握PID调节器，并将其应用于温度控制中，以实现精确的温度控制。

一、PID调节器的基本原理PID调节器是一个具有比例、积分和微分三个控制参数的控制算法。

它通过不断计算当前温度与设定温度之间的差异，然后根据比例、积分和微分的权重参数来调整控制信号，从而实现温度的精准控制。

比例（Proportional）参数直接与温度偏差成正比。

当温度偏差较大时，比例参数会增大输出信号，加快温度调整。

但是，仅使用比例控制会导致温度波动较大，并且可能出现超调现象。

积分（Integral）参数用于积累温度偏差的总和，并在一定时间内进行补偿。

积分控制能够减小稳态误差，并使温度更加稳定。

然而，使用过大的积分参数可能会引起震荡或振荡。

微分（Derivative）参数根据温度偏差的变化率来调整控制信号。

微分控制能够有效地减小温度波动，但过大的微分参数可能导致系统不稳定。

综上所述，PID调节器通过适当调整比例、积分和微分参数，能够在温度控制过程中实现快速响应、减小温度波动和稳定性的要求。

二、PID调节器的调参方法PID调节器的调参是一个关键的过程，准确的参数设置可以实现温度的有效控制。

下面介绍几种常用的调参方法：1. Ziegler-Nichols 调参法：该方法通过增加比例参数，直到系统产生轻微的振荡，然后根据振荡的周期和幅值来计算出合适的比例、积分和微分参数值。

2. 积分分离法：该方法先将比例和微分参数设置为零，仅调整积分参数。

通过观察温度的响应时间和稳态误差来确定合适的积分参数值，然后再逐步增加比例和微分参数进行微调。

3. 经验公式法：根据实际应用经验，常常使用一些经验公式来估计PID参数的初值。

这些公式通常根据控制对象的特性，如惯性时间常数、时延等进行计算。

什么是PID控制?什么是PID调节?在实际中应用最为广泛的调整器掌握为比例、积分、微分掌握，简称PID掌握或PID调整。

PID调整以结构简洁、稳定性好、工作牢靠、调整便利而成为工业掌握的主要技术之一。

当被控对象的结构和参数不能完全把握，或得不到精确的数。

学模型时，掌握理论的其它技术难以采纳时，系统掌握器的结构和参数必需依靠阅历和现场调试来确定，这时应用PID掌握技术最为便利。

即当我们不完全了解一个系统和被控对象﹐或不能通过有效的测量手段来获得系统参数时，最适合用PID掌握技术。

PID掌握在实际中也有PI和PD掌握。

PID调整器就是依据系统的误差，利用比例、积分、微分计算出掌握量进行掌握的。

比例（P）比例掌握是一种最简洁的掌握方式。

其掌握器的输出与输入偏差信号成比例关系，通俗的说比例就是输入偏差乘以一个系数。

当仅有比例掌握时系统输出存在稳态误差。

输入偏差指被调量和调整器设定值之间的差值。

积分（I）在微分掌握中，掌握器的输出与输入偏差信号的微分（即误差的变化率）成正比关系，通俗讲积分就是对输入偏差进行积分运算。

自动掌握系统在克服误差的调整过程中可能会消失振荡甚至失稳。

其缘由是由于存在有较大惯性组件（环节）或有滞后组件，具有抑制误差的作用，其变化总是落后于误差的变化。

解决的方法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就应当是零。

这就是说，在掌握器中仅引入“比例”项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能猜测误差变化的趋势，这样，具有比例+微分的掌握器，就能够提前使抑制误差的掌握作用等于零，甚至为负值，从而避开了被控量的严峻超调。

所以对有较大惯性或滞后的被控对象，比例+微分(PD)掌握器能改善系统在调整过程中的动态特性。

微分（D）在积分掌握中，掌握器的输出与输入偏差信号的积分成正比关系，通俗讲微分就是对输入偏差进行微分运算。

对一个自动掌握系统，假如在进入稳态后存在稳态误差，则称这个掌握系统是有稳态误差的或简称有差系统。

PID控制的工作原理和应用一、什么是PID控制PID控制是一种经典的闭环反馈控制算法，全称为“比例-积分-微分”控制（Proportional-Integral-Derivative Control）。

PID控制器根据实际测量值与设定值之间的误差，通过三个控制系数（比例系数、积分系数和微分系数）来调节输出信号，实现对被控对象的控制。

二、PID控制的工作原理PID控制器通过比例控制、积分控制和微分控制三个部分对误差信号进行处理，从而实现对被控对象的控制。

1. 比例控制比例控制是PID控制的基础，它通过将误差信号与比例系数相乘得到控制量。

比例控制能够快速响应系统的变化，但可能导致超调和震荡现象。

2. 积分控制积分控制通过将误差信号的积分值与积分系数相乘得到控制量。

积分控制可以消除系统静态误差，提高系统的稳定性，但可能导致系统的响应速度变慢。

3. 微分控制微分控制通过将误差信号的变化率与微分系数相乘得到控制量。

微分控制可以提高系统的响应速度，并抑制超调和震荡现象，但可能增加系统的噪声灵敏度。

4. 综合控制PID控制器将比例控制、积分控制和微分控制三个部分的输出信号进行加权求和，得到最终的控制量。

PID控制器可以通过适当调节控制系数来实现快速响应、精确控制和稳定性。

三、PID控制的应用PID控制器广泛应用于工业控制和自动化领域，以下列举了几个常见的应用案例：1. 温度控制PID控制器可以用于实现温度控制，使温度保持在设定值附近，并具有较小的波动。

例如，PID控制器可以用于控制制造过程中的熔炉温度、恒温槽的温度等。

2. 位置控制PID控制器可以用于实现位置控制，将被控对象的位置控制在预定值上。

例如，PID控制器可以用于控制机器人的关节位置、车辆的速度等。

3. 流量控制PID控制器可以用于实现流量控制，调节流体的流量大小。

例如，PID控制器可以用于控制管道中的液体或气体的流量、调节流体泵的输出等。

4. 压力控制PID控制器可以用于实现压力控制，将被控对象的压力维持在设定值附近。

利用PID调节实现工业过程的优化控制PID（Proportional-Integral-Derivative）控制调节是一种常用的工业过程优化控制方法。

它基于反馈原理，通过根据实际输出和设定值之间的误差进行调节，使得系统能够更好地满足设定目标。

本文将介绍PID调节的原理和应用，并探讨其在工业过程中的优化控制作用。

一、PID调节的原理PID调节是一种基于反馈控制原理的自动控制算法。

它通过三个基本控制环节的组合来调节系统输出，这三个环节分别是比例环节（P）、积分环节（I）和微分环节（D）。

1. 比例环节（P）：比例环节根据实际输出与设定值之间的误差进行调节。

比例调节可以提供快速的响应，但可能引起系统震荡或超调。

2. 积分环节（I）：积分环节根据误差随时间的累积值进行调节。

积分调节可以消除稳态误差，但可能导致系统响应过慢或产生振荡。

3. 微分环节（D）：微分环节根据误差的变化率进行调节。

微分调节可以提供系统的稳定性和快速响应，但对噪声敏感。

PID调节通过调整比例环节、积分环节和微分环节的参数，实现系统的动态响应和稳定性。

具体的调节方法可以根据系统的特点和要求进行优化。

二、PID调节的应用PID调节广泛应用于各个工业过程中，包括温度控制、流量控制、压力控制等。

下面以温度控制为例介绍PID调节的应用。

1. 温度控制：在工业生产中，温度控制是非常重要的。

利用PID调节可以实现对温度的精确控制，以满足不同工艺的要求。

比如在化工过程中，需要控制反应温度的稳定性和精确性，可以利用PID调节器调整加热和冷却设备来实现控制。

2. 流量控制：在液体或气体输送系统中，流量控制是必不可少的。

利用PID调节可以控制阀门的开度或泵的转速，以实现流量的精确调节。

比如在给水系统中，可以通过调整PID调节器的参数，实现对流量的稳定调节，保证供水的稳定性和均匀性。

3. 压力控制：在工业过程中，某些设备或系统需要保持一定的压力范围。

利用PID调节可以实时控制阀门或泵的开度，调整系统的出口压力。

pid的作用和应用场景
答：pid（比例-积分-微分）控制器是一种在工业控制系统中广泛应用的调节器，主要用于对线性系统进行连续控制。

pid的作用和应用场景包括但不限于：1. 工业生产控制：在工业自动化生产中，pid控制器可用于控制温度、压力、流量等参数，以保证生产质量和效率。

2. 机器人控制：pid控制器可用于控制机器人的位置、速度和力度等参数，以实现精准的操作和控制。

3. 航空航天领域：pid控制器可用于控制飞行器的姿态、高度和速度等参数，以确保航空器的安全和稳定。

4. 汽车控制：pid控制器可用于控制汽车的速度、转向和制动等参数，以提高驾驶安全性和行驶舒适度。

5. 温度控制：pid控制器可用于家庭或商业建筑的温度控制，以提供舒适的室内环境。

在实际应用中，pid控制器通过比例、积分和微分三个环节来对系统进行控制。

比例环节主要负责根据误差信号调节系统的输出；积分环节主要用于消除系统的稳态误差；微分环节则主要用于改善系统的动态特性。

通过这三个环节的协同作用，PID控制器可以实现精确地控制系统参数，达到提高效率、增加稳定性等目的。
