标准型号链条参数表

2×3
LH2434 BL1234
3×4
LH2444 BL1244
4×4
LH2446 BL1246
4×6
LH2466 BL1266
6×6
LH2488 BL1288
8×8
LH2822 BL1422
2×2
LH2823 BL1423
2×3
LH2834 BL1434
3×4
LH2844 BL1444
4×4
LH2846 BL1446
AL1666
6×6
2. 轻系列板式链 LL 系列
节距 链板组合
ISO 链号
P
mm
LL0822
2×2
LL0844
4×4
LL0866
6×6
LL1022
2×2
LL1044
4×4
LL1066
6×6
LL1222
2×2
LL1244
4×4
LL1266
6×6
LL1622
2×2
LL1644
4×4
LL1666
6×6
LL2022
6×6
AL622
2×2
AU544
4×4
AL666
6×6
AL822
2×2
AL844
4×4
AL866
6×6
AL1022
2×2
AL1044
4×4
AL1066
6×6
AL1222
2×2
AL1244
4×4
AL1266
6×6
AL1422
2×2
AL1444
4×4
AL1466
6×6
AL1622

常用链条的型号和尺寸
常用链条的型号及尺寸有：
1. ANSI 40-1 型链条；尺寸为1/4英寸，链节外径为6.35-6.67毫米，链条节距平均值为19.05毫米。

2. ANSI 40-2 型链条；尺寸为5/16英寸，链节外径为7.94-8.26毫米，链条节距平均值为25.4毫米。

3. ANSI 40-3 型链条；尺寸为3/8英寸，链节外径为9.52-9.84毫米，链条节距平均值为31.75毫米。

4. ANSI 40-4 型链条；尺寸为1/2英寸，链节外径为12.7-13.09毫米，链条节距平均值为38.1毫米。

5. ANSI 40-5 型链条；尺寸为5/8英寸，链节外径为15.88-1
6.2毫米，链条节距平均值为44.45毫米。

6. ANSI 40-6 型链条；尺寸为3/4英寸，链节外径为19.05-19.37毫米，链条节距平均值为50.8毫米。

7. ANSI 40-7 型链条；尺寸为1英寸，链节外径为25.4-25.7毫米，链条节距平均值为63.5毫米。

链条规格及尺寸大全链条规格及尺寸大全链条驱动着我们的齿轮，链条规格也有很多，链条规格你知道多少呢？下面土巴兔小编跟大家分享一下链条规格及尺寸大小。

链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。

1.1 传动链主要用于传递动力的链条。

1.2 输送链主要用于输送物料的链条。

1.3 曳引链主要用于拉曳和起重的链条。

1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。

在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。

同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。

一、带有前缀的链条规格(1)RS系列链条规格直板滚子链 R—Roller S—Straight 例如：RS40即08A滚子链(2)RO系列链条规格弯板滚子链 R—Roller O—Offset 例如：R O60即12A弯板链(3)RF系列链条规格直边滚子链 R—Roller F—Fair 例如：RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准例如：SC3即CL06齿形链，节距为9.525(5)C系列链条规格输送链 C—Conveyor例如：C2040即08A双节距输送链 C2040 SL SL—Small roller 小滚子 C2060L L—Large roller 大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型 Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链 L—Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号 LH0822即BL422，H—Heavy 重型 ISO链号 LL1044，L—Light 轻型 ISO链号(7)M系列链条规格公制链条 M—Metric measure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。

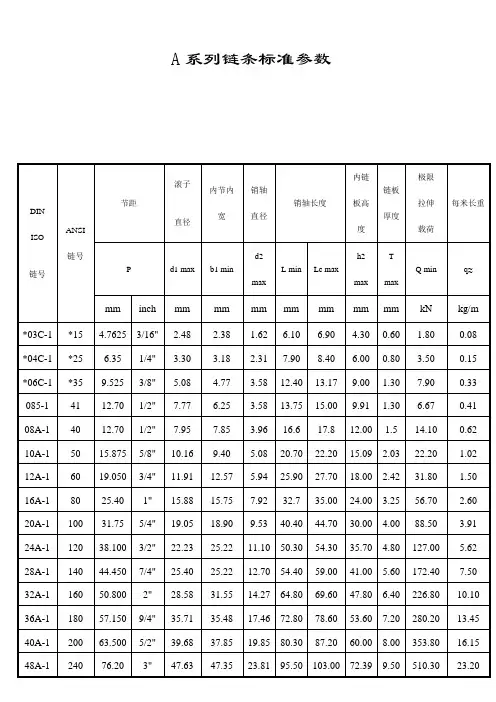

A系列链条参数DIN ISO 链号ANSI 链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重P d1 max b1 min d2 max L min Lc max h2 max T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m*03C-1 *15 4.7625 3/16" 2.48 2.38 1.62 6.10 6.90 4.30 0.60 1.80 0.08 *04C-1 *25 6.35 1/4" 3.30 3.18 2.31 7.90 8.40 6.00 0.80 3.50 0.15 *06C-1 *35 9.525 3/8" 5.08 4.77 3.58 12.40 13.17 9.00 1.30 7.90 0.33 085-1 41 12.70 1/2" 7.77 6.25 3.58 13.75 15.00 9.91 1.30 6.67 0.41 08A-1 40 12.70 1/2" 7.95 7.85 3.96 16.6 17.8 12.00 1.5 14.10 0.62 10A-1 50 15.875 5/8" 10.16 9.40 5.08 20.70 22.20 15.09 2.03 22.20 1.02 12A-1 60 19.050 3/4" 11.91 12.57 5.94 25.90 27.70 18.00 2.42 31.80 1.50 16A-1 80 25.40 1" 15.88 15.75 7.92 32.7 35.00 24.00 3.25 56.70 2.60 20A-1 100 31.75 5/4" 19.05 18.90 9.53 40.40 44.70 30.00 4.00 88.50 3.91 24A-1 120 38.100 3/2" 22.23 25.22 11.10 50.30 54.30 35.70 4.80 127.00 5.62 28A-1 140 44.450 7/4" 25.40 25.22 12.70 54.40 59.00 41.00 5.60 172.40 7.50 32A-1 160 50.800 2" 28.58 31.55 14.27 64.80 69.60 47.80 6.40 226.80 10.10 36A-1 180 57.150 9/4" 35.71 35.48 17.46 72.80 78.60 53.60 7.20 280.20 13.45B系列链条参数DIN ISO 链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重P d1 max b1 mind2maxL min Lc max h2 max t/T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m03B-104B-1 6.00 4.00 2.80 1.85 6.80 7.80 5.00 0.60 3.00 0.11 05B-1 8.00 5.00 3.00 2.31 8.20 8.90 7.10 0.80 5.00 0.20 *06B-1 9.525 3/8" 6.35 5.72 3.28 13.15 14.1 8.20 1.30 9.00 0.41 08B-1 12.70 1/2" 8.51 7.75 4.45 16.70 18.20 11.80 1.60 18.00 0.69 10B-1 15.875 5/8" 10.16 9.65 5.08 19.50 20.9 14.70 1.70 22.4 0.93 12B-1 19.050 3/4" 12.07 11.68 5.72 22.50 24.20 16.00 1.85 29.0 1.15 16B-1 25.40 1" 15.88 17.02 8.28 36.10 37.40 21.00 4.15/3.1 60.0 2.71 20B-1 31.75 5/4" 19.05 19.56 10.19 41.30 45.00 26.40 4.5/3.5 95.00 3.70 24B-1 38.100 3/2" 25.40 25.40 14.63 53.40 57.80 33.20 6.0/4.8 160.0 7.10 28B-1 44.450 7/4" 27.94 30.99 15.90 65.10 69.50 36.70 7.5/6.0 200.0 8.50 32B-1 50.800 2" 29.21 30.99 17.81 66.00 71.0 42.00 7.0/6.0 250.0 10.25 40B-1 63.500 5/2" 39.37 38.10 22.89 82.20 89.20 52.96 8.5/8.0 355.0 16.3548B-1 76.20 3" 48.26 45.72 29.24 99.10 107.0 63.80 12/10 560.0 25.00 以上参数摘自：/ProductShow.asp?ArticleID=296双节距输送链参数DIN ISO 链号ANSI链号节距滚子直径内节内宽销轴直径销轴长度外链板高度平均拉伸载荷每米长重P R max W min D maxLmaxLc max T max Q0q≈mm mm mm mm mm mm mm kN kg/mC208A C208AL C2040C204225.47.9515.887.85 3.9616.617.812.016.10.500.84C208BC208BL 25.48.5115.887.75 4.4516.718.211.819.50.550.89C210A C210AL C2050C205231.7510.1619.059.4 5.0820.9023.315.026.70.781.27C212A C212AL C2060C206238.111.9122.2312.57 5.9425.928.318.035.51.121.61C212AH C2060H38.111.9112.57 5.9429.231.618.039.21.44DIN ISO 链号ANSI链号P G F W T h4d4mm mm mm mm mm mm mmC208A C208AL C2040C204225.4 19.1 9.5 25.4 39.6 9.1 3.4C208BC208BL25.4 23.2 12.7 25.4 39.6 9.1 4.5C210A C210AL C2050C205231.75 23.8 11.9 31.8 49.0 11.1 5.5C212A C212AL C2060C206238.1 28.6 14.3 42.9 67.8 14.7 5.5C212AH C212AHL C2060HC2062H38.1 28.6 14.3 42.9 67.8 14.7 5.5C216A C216AL C2080C208250.8 38.1 19.1 55.6 87.8 19.1 6.8C216AH C216AHL C2080HC2082H50.8 38.1 19.1 55.6 87.8 19.1 6.8C220A C220AL C2100C210263.5 47.6 23.8 66.6 107.5 23.4 8.4C220AH C220AHL C2100HC2102H63.5 47.6 23.8 66.6 107.5 23.4 8.4C224A C224AL C2120C212276.2 57.2 28.6 79.3 127.5 27.8 10.5C224AH C224AHL C2120HC2122H76.2 57.2 28.6 79.3 127.5 27.8 10.5C232A C232AL C2160C2162101.6 76.2 38.1 104.7 147.5 36.5 13.1C232AH C232AHL C2160HC2162H101.6 76.2 38.1 104.7 147.5 36.5 13.1扭矩计算公式P = T * n / 9550 ； T = 9550P / nP 功率，千瓦，kw； T 扭矩，牛米，Nm； n 转速，每分钟转数，r / min。
