标准型号链条参数

20a双排链条参数一、引言20A双排链条是一种常见的机械传动元件，广泛应用于各类机械设备中。

合理选择和使用双排链条对于确保机械设备的正常运转和延长使用寿命具有重要意义。

本文将以20A双排链条为例，介绍其参数和相关技术要求，以帮助读者更好地理解和使用该链条。

二、链条型号和尺寸参数20A双排链条是根据国家标准GB1243设计制造的，其型号和尺寸参数遵循以下规定：1. 型号：20A双排链条2. 长度：标准节距为31.75mm（1 1/4英寸）3. 内片宽度：16.51mm（0.65英寸）4. 外片宽度：19.05mm（0.75英寸）5. 节距：31.75mm（1 1/4英寸）6. 链条高度：30.73mm（1.21英寸）7. 锁定板高度：4.70mm（0.185英寸）8. 锁定板厚度：3.48mm（0.137英寸）9. 链节数：标准链条由92节链节组成这些参数是根据双排链条的设计和制造要求确定的，并具有较高的一致性和稳定性。

使用者在选择和使用20A双排链条时，应严格按照这些参数进行购买和使用。

三、链条材料和热处理要求20A双排链条的主要材料是优质的合金钢，经过适当的热处理，以保证其机械性能和耐磨性。

链条的热处理要求如下：1. 硬度：表面硬度为HRC58-62，心部硬度为HRC35-45，以满足链条在工作过程中的强度和耐磨性要求。

2. 高温退火：热处理前，链条需要进行高温退火，以消除内部应力和改善链条的延展性。

3. 渗氮处理：根据特殊需要，链条表面可以进行渗氮处理，以提高链条的硬度和耐磨性。

这些热处理要求能够有效地提升20A双排链条的使用寿命和工作效率，保证链条在恶劣工况下的安全可靠性。

四、链板和销轴加工要求链板和销轴是20A双排链条的重要组成部分，其加工质量直接影响着链条的使用寿命和传动效率。

下面是链板和销轴的加工要求：1. 链板厚度误差：链板厚度的公差不得超过0.05mm，以确保链条在传动过程中的稳定性和片间间隙的一致性。

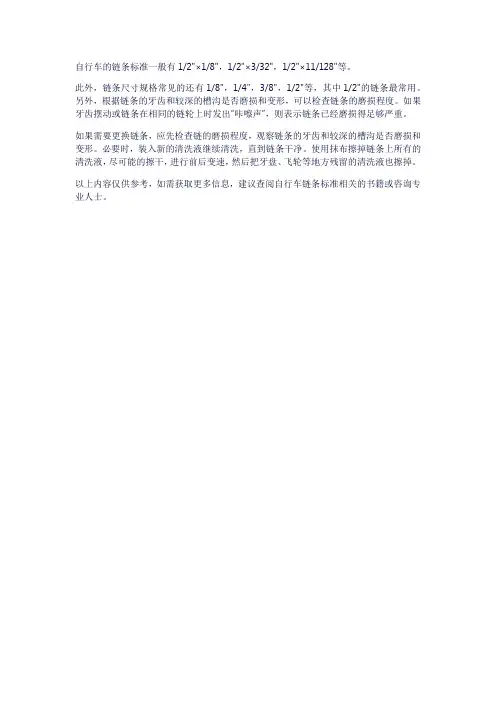

自行车的链条标准一般有1/2"×1/8"，1/2"×3/32"，1/2"×11/128"等。

此外，链条尺寸规格常见的还有1/8"，1/4"，3/8"，1/2"等，其中1/2"的链条最常用。

另外，根据链条的牙齿和较深的槽沟是否磨损和变形，可以检查链条的磨损程度。

如果牙齿摆动或链条在相同的链轮上时发出“咔嚓声”，则表示链条已经磨损得足够严重。

如果需要更换链条，应先检查链的磨损程度，观察链条的牙齿和较深的槽沟是否磨损和变形。

必要时，装入新的清洗液继续清洗，直到链条干净。

使用抹布擦掉链条上所有的清洗液，尽可能的擦干，进行前后变速，然后把牙盘、飞轮等地方残留的清洗液也擦掉。

以上内容仅供参考，如需获取更多信息，建议查阅自行车链条标准相关的书籍或咨询专业人士。

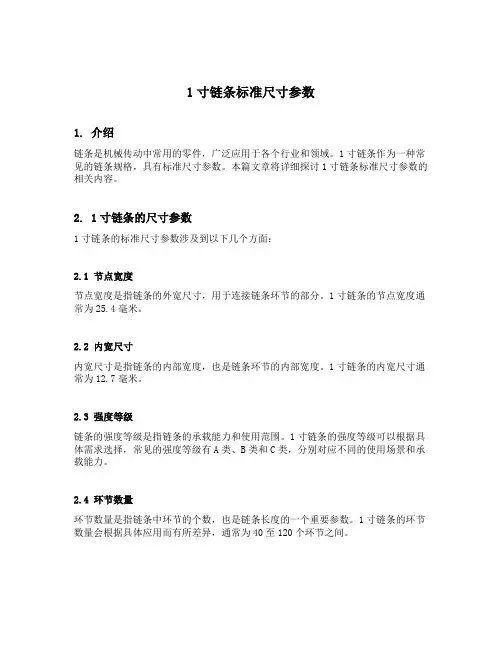

1寸链条标准尺寸参数1. 介绍链条是机械传动中常用的零件，广泛应用于各个行业和领域。

1寸链条作为一种常见的链条规格，具有标准尺寸参数。

本篇文章将详细探讨1寸链条标准尺寸参数的相关内容。

2. 1寸链条的尺寸参数1寸链条的标准尺寸参数涉及到以下几个方面：2.1 节点宽度节点宽度是指链条的外宽尺寸，用于连接链条环节的部分。

1寸链条的节点宽度通常为25.4毫米。

2.2 内宽尺寸内宽尺寸是指链条的内部宽度，也是链条环节的内部宽度。

1寸链条的内宽尺寸通常为12.7毫米。

2.3 强度等级链条的强度等级是指链条的承载能力和使用范围。

1寸链条的强度等级可以根据具体需求选择，常见的强度等级有A类、B类和C类，分别对应不同的使用场景和承载能力。

2.4 环节数量环节数量是指链条中环节的个数，也是链条长度的一个重要参数。

1寸链条的环节数量会根据具体应用而有所差异，通常为40至120个环节之间。

3. 1寸链条的应用领域1寸链条由于其标准尺寸参数的优势，广泛应用于各种机械传动系统中。

以下是1寸链条常见的应用领域：3.1 工业机械在工业机械领域，1寸链条常被用于传动大功率设备和机械装置。

例如，生产线上的输送机、挖掘机的履带等都会使用1寸链条进行传动。

3.2 农业机械农业机械中常常需要使用链条进行传动，1寸链条可以满足一些农业机械的传动需求。

例如，联合收割机的切割装置和进给装置等都需要使用1寸链条。

3.3 运输装置运输装置中的传动链条也常常选用1寸链条。

例如，摩托车和自行车的链条就选用了1寸链条，以实现动力的传递。

3.4 其他领域除了上述应用领域外，1寸链条还广泛应用于其他领域，如商业设备、舞台灯光装置、游乐设备等。

4. 如何选择合适的1寸链条在选择1寸链条时，需要考虑以下几个因素：4.1 负载需求根据具体的负载需求，选择相应强度等级的1寸链条。

不同的负载需求对链条的承载能力有不同要求，选择合适的强度等级可以确保链条的可靠性和安全性。

40t链条参数
40T链条是一种矿用高强度圆环链，主要应用于煤矿刮板输送机、刨煤机、滚筒采煤机及其他机械牵引链。

根据提供的参考信息，40T链条的规格为1864，节距为15毫米。

该链条分为B级和C级，其中B级链条的材质为20Mn，C级链条的材质为合金钢。

以下是40T链条的主要参数：
1. 链条型号：1864
2. 节距（mm）：15（B级）、18（C级）
3. 滚子直径（mm）：64（B级）、86（C级）
4. 内节内宽（mm）：32（B级）、48（C级）
5. 销轴直径（mm）：16（B级）、22（C级）
6. 销轴长度（mm）：64（B级）、86（C级）
7. 内链板高度（mm）：69.6（B级）、76.2（C级）
8. 链板厚度（mm）：6.5（B级）、7.5（C级）
9. 极限拉伸载荷（KN）：320（B级）、410（C级）
请注意，这些参数仅供参考，实际产品可能因生产商和应用场景而有所不同。

在选购链条时，请务必根据实际需求和相关标准进行选择。

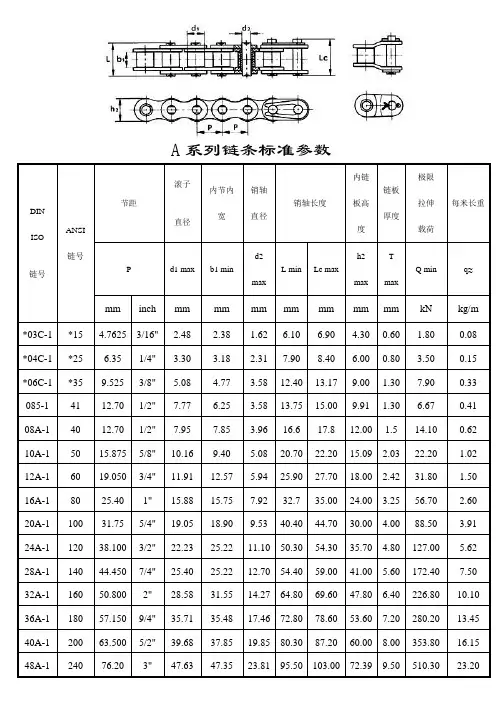

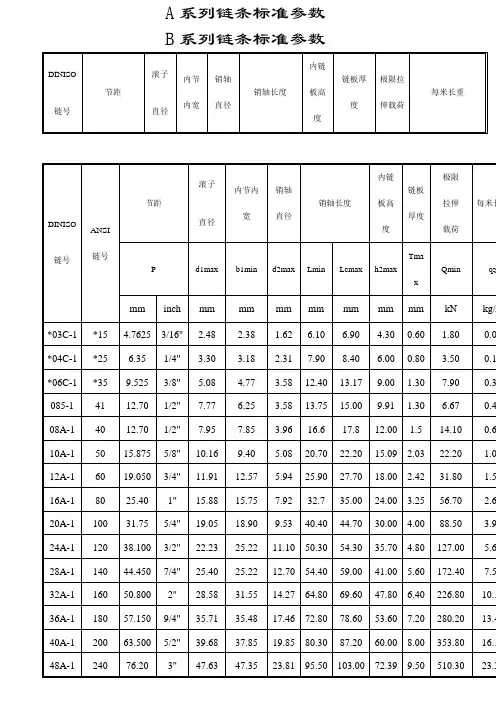

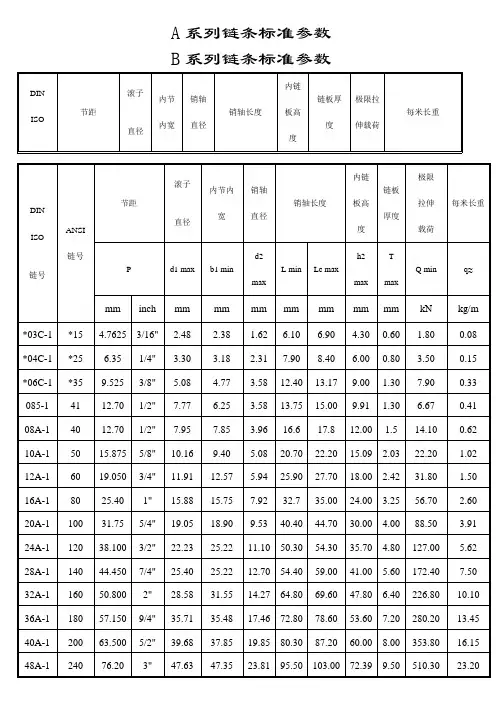

A系列链条标准参数DINISO 链号ANSI链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重P d1 max b1 mind2maxL min Lc maxh2maxTmaxQ min q≈mm inch mm mm mm mm mm mm mm kN kg/m*03C-1 *15 4.7625 3/16" 2.48 2.38 1.62 6.10 6.90 4.30 0.60 1.80 0.08 *04C-1 *25 6.35 1/4" 3.30 3.18 2.31 7.90 8.40 6.00 0.80 3.50 0.15 *06C-1 *35 9.525 3/8" 5.08 4.77 3.58 12.40 13.17 9.00 1.30 7.90 0.33 085-1 41 12.70 1/2" 7.77 6.25 3.58 13.75 15.00 9.91 1.30 6.67 0.41 08A-1 40 12.70 1/2" 7.95 7.85 3.96 16.6 17.8 12.00 1.5 14.10 0.62 10A-1 50 15.875 5/8" 10.16 9.40 5.08 20.70 22.20 15.09 2.03 22.20 1.02 12A-1 60 19.050 3/4" 11.91 12.57 5.94 25.90 27.70 18.00 2.42 31.80 1.50 16A-1 80 25.40 1" 15.88 15.75 7.92 32.7 35.00 24.00 3.25 56.70 2.60 20A-1 100 31.75 5/4" 19.05 18.90 9.53 40.40 44.70 30.00 4.00 88.50 3.91 24A-1 120 38.100 3/2" 22.23 25.22 11.10 50.30 54.30 35.70 4.80 127.00 5.62 28A-1 140 44.450 7/4" 25.40 25.22 12.70 54.40 59.00 41.00 5.60 172.40 7.50 32A-1 160 50.800 2" 28.58 31.55 14.27 64.80 69.60 47.80 6.40 226.80 10.10 36A-1 180 57.150 9/4" 35.71 35.48 17.46 72.80 78.60 53.60 7.20 280.20 13.45 40A-1 200 63.500 5/2" 39.68 37.85 19.85 80.30 87.20 60.00 8.00 353.80 16.15B系列链条标准参数DIN ISO 链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重Pd1maxb1mind2maxL minLcmaxh2maxt/T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m03B-104B-1 6.00 4.00 2.80 1.85 6.80 7.80 5.00 0.60 3.00 0.11 05B-1 8.00 5.00 3.00 2.31 8.20 8.90 7.10 0.80 5.00 0.20 *06B-1 9.525 3/8" 6.35 5.72 3.28 13.15 14.1 8.20 1.30 9.00 0.41 08B-1 12.70 1/2" 8.51 7.75 4.45 16.70 18.20 11.80 1.60 18.00 0.69 10B-1 15.875 5/8" 10.16 9.65 5.08 19.50 20.9 14.70 1.70 22.4 0.93 12B-1 19.050 3/4" 12.07 11.68 5.72 22.50 24.20 16.00 1.85 29.0 1.15 16B-1 25.40 1" 15.88 17.02 8.28 36.10 37.40 21.00 4.15/3.1 60.0 2.71 20B-1 31.75 5/4" 19.05 19.56 10.19 41.30 45.00 26.40 4.5/3.5 95.00 3.70 24B-1 38.100 3/2" 25.40 25.40 14.63 53.40 57.80 33.20 6.0/4.8 160.0 7.10 28B-1 44.450 7/4" 27.94 30.99 15.90 65.10 69.50 36.70 7.5/6.0 200.0 8.50 32B-1 50.800 2" 29.21 30.99 17.81 66.00 71.0 42.00 7.0/6.0 250.0 10.25 40B-1 63.500 5/2" 39.37 38.10 22.89 82.20 89.20 52.96 8.5/8.0 355.0 16.35 48B-1 76.20 3" 48.26 45.72 29.24 99.10 107.0 63.80 12/10 560.0 25.00板式链组合形式图例1. AL板式链系列2. 轻系列板式链LL系列3. 重系列板式链LH（BL）系列。

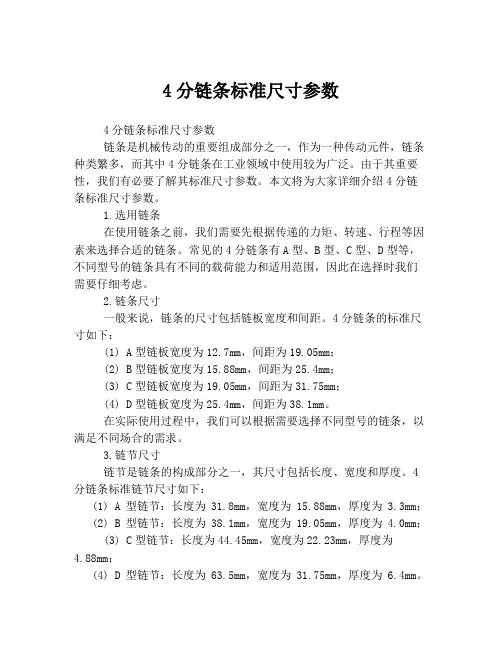

4分链条标准尺寸参数4分链条标准尺寸参数链条是机械传动的重要组成部分之一，作为一种传动元件，链条种类繁多，而其中4分链条在工业领域中使用较为广泛。

由于其重要性，我们有必要了解其标准尺寸参数。

本文将为大家详细介绍4分链条标准尺寸参数。

1.选用链条在使用链条之前，我们需要先根据传递的力矩、转速、行程等因素来选择合适的链条。

常见的4分链条有A型、B型、C型、D型等，不同型号的链条具有不同的载荷能力和适用范围，因此在选择时我们需要仔细考虑。

2.链条尺寸一般来说，链条的尺寸包括链板宽度和间距。

4分链条的标准尺寸如下：(1) A型链板宽度为12.7mm，间距为19.05mm；(2) B型链板宽度为15.88mm，间距为25.4mm；(3) C型链板宽度为19.05mm，间距为31.75mm；(4) D型链板宽度为25.4mm，间距为38.1mm。

在实际使用过程中，我们可以根据需要选择不同型号的链条，以满足不同场合的需求。

3.链节尺寸链节是链条的构成部分之一，其尺寸包括长度、宽度和厚度。

4分链条标准链节尺寸如下：(1) A型链节：长度为31.8mm，宽度为15.88mm，厚度为3.3mm；(2) B型链节：长度为38.1mm，宽度为19.05mm，厚度为4.0mm；(3) C型链节：长度为44.45mm，宽度为22.23mm，厚度为4.88mm；(4) D型链节：长度为63.5mm，宽度为31.75mm，厚度为6.4mm。

4.链轮参数链轮是链条传动的主要部分之一，其参数包括齿数、直径、轮宽等。

4分链条标准链轮参数如下：(1) A型链轮齿数范围为10-72，直径范围为31.8-438.1mm，轮宽范围为6.35-457.2mm。

(2) B型链轮齿数范围为10-48，直径范围为38.1-304.8mm，轮宽范围为6.35-279.4mm。

(3) C型链轮齿数范围为10-36，直径范围为44.45-304.8mm，轮宽范围为6.35-304.8mm。

链条型号规格表链条是机械传动系统中重要的组成部分，具有连接和传递动力的作用。

根据不同的使用需求，链条型号和规格也会有所不同。

下面是链条型号规格表，供您参考：一、双排链1、BS双排链：链条型号为04C-2，05B-2，06B-2，08B-2，10B-2，12B-2，16B-2，20B-2，24B-2等。

2、ANSI双排链：链条型号为40-2，50-2，60-2，80-2，100-2，120-2，140-2，160-2，180-2，200-2，240-2等。

二、单排链1、BS单排链：链条型号为03C，04C，06C，085，08A，10A，12A，16A，20A，24A等。

2、ANSI单排链：链条型号为25，35，41，40，50，60，80，100，120等。

三、轻型链1、BS轻型链：链条型号为219H，220H，415H，428H，520H，525H，530H，630H等。

2、ANSI轻型链：链条型号为35H，40H，50H，60H，80H，100H等。

四、耐磨链1、BS耐磨链：链条型号为MTO4，MTO6，MTO8，MTO10，MTO12，MTO16，MTO20等。

2、ANSI耐磨链：链条型号为40MN，50MN，60MN，80MN，100MN，120MN等。

五、不锈钢链1、BS不锈钢链：链条型号为SS08B-1，SS10B-1，SS12B-1，SS16B-1，SS20B-1，SS24B-1等。

2、ANSI不锈钢链：链条型号为40SS，50SS，60SS，80SS，100SS，120SS等。

六、防腐链1、BS防腐链：链条型号为C2052H，C2062H，C2082H，C2102H，C2120H，C2160H，C2200H等。

2、ANSI防腐链：链条型号为60HF，80HF，100HF，120HF，140HF，160HF等。

以上是常用的链条型号规格表，供您参考。

为了保证链条的使用寿命和安全性，除了选择适当的型号规格，还需要注意规范的安装和维护操作。

标准型号链条参数表链条是一种常用的传动装置，广泛应用于各种机械设备中。

为了满足不同设备的需求，链条的型号和参数也有很多种。

本文将介绍一些常见的标准型号链条及其参数，以便于大家在选择和使用链条时能够更加方便和准确。

1.型号1，A型链条。

A型链条是一种常见的传动链条，具有高强度和耐磨损的特点。

其参数如下：链条材质，优质合金钢。

链条规格，12.7mm。

链条拉力，1000N。

适用速度，≤10m/s。

使用温度，-20℃~+80℃。

A型链条适用于中小型机械设备的传动，具有传动效率高、使用寿命长的优点。

2.型号2，B型链条。

B型链条是一种重载链条，适用于大型机械设备的传动。

其参数如下：链条材质，优质合金钢。

链条规格，19.05mm。

链条拉力，2000N。

适用速度，≤8m/s。

使用温度，-20℃~+100℃。

B型链条具有承载能力强、耐磨损性好的特点，适用于重载和高速传动的场合。

3.型号3，O型链条。

O型链条是一种耐腐蚀链条，适用于潮湿和腐蚀性环境下的传动。

其参数如下：链条材质，不锈钢。

链条规格，6.35mm。

链条拉力，800N。

适用速度，≤5m/s。

使用温度，-40℃~+120℃。

O型链条具有耐腐蚀、耐高温、使用寿命长的特点，适用于化工、食品等特殊环境下的传动。

4.型号4，Z型链条。

Z型链条是一种特殊用途的链条，适用于高温环境和高速传动。

其参数如下：链条材质，合金钢。

链条规格，25.4mm。

链条拉力，3000N。

适用速度，≤15m/s。

使用温度，-20℃~+150℃。

Z型链条具有耐高温、耐磨损、传动效率高的特点，适用于炼油、冶金等高温环境下的传动。

5.型号5，H型链条。

H型链条是一种高精度链条，适用于精密机械设备的传动。

其参数如下：链条材质，优质合金钢。

链条规格，9.525mm。

链条拉力，600N。

适用速度，≤3m/s。

使用温度，-20℃~+60℃。

H型链条具有传动精度高、噪音小、寿命长的特点，适用于精密仪器、电子设备等精密传动领域。

链条标准尺寸参数链条是一种常见的机械传动元件，它由一系列连接在一起的链环组成。

链条的标准尺寸参数是指链条在设计和生产过程中所需要遵循的具体技术要求和规范。

本文将详细介绍链条标准尺寸参数的相关内容。

1. 链条型号和分类链条按照不同的用途和结构特点可以分为多种型号和分类。

常见的链条型号有A型、B型、C型等，每种型号具有特定的尺寸参数要求。

同时，链条还可以根据设计承载能力、使用环境等因素进行分类。

2. 链条参数的尺寸要求链条标准尺寸参数主要包括链节宽度、链节高度、滚子直径、滚子宽度等。

这些参数在设计和生产过程中需要严格按照规范进行控制，以保证链条的性能和使用寿命。

3. 材料选择和热处理链条的材料选择对于其性能和使用寿命至关重要。

常见的链条材料包括碳钢、合金钢等。

另外，链条还需要进行适当的热处理，以提高其硬度和耐磨性能。

4. 链条的安装和维护正确的链条安装和维护措施可以延长链条的使用寿命并保证传动系统的正常运行。

安装时需要注意链条的对中、张紧和润滑等问题。

在使用过程中，及时清洗、润滑和检查链条的磨损情况也是必要的。

5. 链条的应用领域链条广泛应用于各个行业和领域，如机械制造、冶金、石油化工、物流运输等。

不同领域对链条的要求也不尽相同，因此在选择和使用链条时需要根据实际需求进行合理的选择和配置。

本文简要介绍了链条标准尺寸参数的相关内容，包括链条型号和分类、尺寸要求、材料选择和热处理、安装和维护以及应用领域等。

了解和掌握链条的标准尺寸参数对于设计、选择和使用链条具有重要的指导意义。

同时，在实际应用中，还应注重链条的合理使用和定期维护，以保证传动系统的正常运行和链条的使用寿命。
