黄土湿陷程度划分
- 格式:doc
- 大小:40.50 KB
- 文档页数:3
一、观点黄土是在第四纪形成的一种特别的陆相松散聚积物,颗粒成分以粉粒为主,富含碳酸钙,多孔隙,颜色一般呈棕黄、黄色或黄褐色。
土中含易溶盐类,此中以碳酸盐含量最多,遇水易冲蚀、崩解、湿陷。
黄土按其湿陷特色可分为非湿陷性黄土、湿陷性黄土。
湿陷性黄土是一种非饱和的欠压密土,拥有大孔和垂直节理,在天然湿度下,其压缩性较低,强度较高,但遇水浸润时,土的强度明显降低,在附带压力与土的自重压力下惹起的湿陷变形,是一种下沉量大、下沉速度快的失稳性变形,对建筑物的危害性大。
(湿陷性黄土又分为自重湿陷性黄土和非自重湿陷性黄土 )。
我国湿陷性黄土的颗粒主要为粉土颗粒,占总重量约50 ~ 70%,而粉土颗粒中又以0. 05~ O. 01ram 的粗粉土颗粒为多,占总重约%,小于0. 005ram 的黏土颗粒较少,占总重约%,大于0. 1rnm 的细砂颗粒占总重在5%之内,基本上无大于 0.25mm 的中砂颗粒。
西宁地域的湿陷性黄土是粉质土,且低阶地一般为粉质亚黏土为主,高阶地以粉质亚砂土为主。
西宁市里内的湿陷性黄土进行湿陷种类、湿陷等级区分,河谷低阶地的湿陷性黄一般为 I一Ⅱ级非自重湿陷,高阶地多为Ⅱ级非自重湿陷,洪积裙多为I一Ⅱ级自重湿陷,黄土丘陵边沿地带多为Ⅲ级自重湿陷。
1.黄土湿陷性判断经过室内压缩试验在必定压力下的湿陷程度。
湿陷性系数s (h p h'p ) / h oδ s≧湿陷性黄土δ s<非湿陷性黄土2.湿陷种类鉴别1)自重湿陷性鉴别(在饱和自重压力下的湿陷程度)自重湿陷性系数δ zsδ zs≧自重湿陷性黄土δ zs<非自重湿陷性黄土2)场所湿陷种类(实测自重湿陷量或计算自重湿陷量zs)zs o zsih izs≧7cm自重湿陷性黄土场所zs <7cm非自重湿陷性黄土场所3.湿陷等级鉴别(总湿陷量s、自重湿陷量zs)s sih i湿陷种类非自重湿陷场所自重湿陷场所自重湿陷量zs( cm)zs≦ 7 7< zs≦35 zs>35s≦ 30 Ⅰ(稍微)Ⅱ(中等)——总湿陷量s 30< s≦ 60 Ⅱ(中等)Ⅱ或ⅢⅢ(严重)( cm)s>60 ——Ⅲ(严重)Ⅳ(很严重)往常:s ≧50,zs≧ 30 可判断为Ⅲ级, 30< s <50,7< zs<30可判断为Ⅱ级二、工程特征1.湿陷性:在天然含水量时常常拥有较高的强度和较小的压缩性,但在浸水后,在土的自重或外面荷载或两者的共同作用下,其构造很快损坏,发生激烈变形,强度也随之快速降低,亦即黄土的湿陷性。

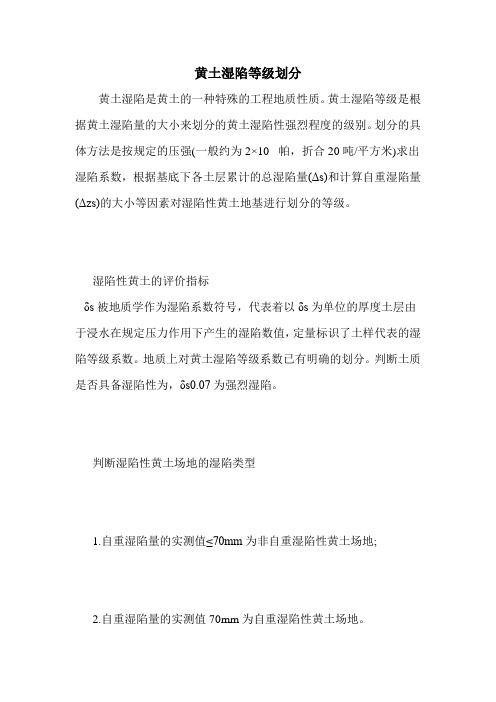

黄土湿陷等级划分
黄土湿陷是黄土的一种特殊的工程地质性质。
黄土湿陷等级是根据黄土湿陷量的大小来划分的黄土湿陷性强烈程度的级别。
划分的具体方法是按规定的压强(一般约为2×10 帕,折合20吨/平方米)求出湿陷系数,根据基底下各土层累计的总湿陷量(Δs)和计算自重湿陷量(Δzs)的大小等因素对湿陷性黄土地基进行划分的等级。
湿陷性黄土的评价指标
δs被地质学作为湿陷系数符号,代表着以δs为单位的厚度土层由于浸水在规定压力作用下产生的湿陷数值,定量标识了土样代表的湿陷等级系数。
地质上对黄土湿陷等级系数已有明确的划分。
判断土质是否具备湿陷性为,δs0.07为强烈湿陷。
判断湿陷性黄土场地的湿陷类型
1.自重湿陷量的实测值≤70mm为非自重湿陷性黄土场地;
2.自重湿陷量的实测值70mm为自重湿陷性黄土场地。
判定湿陷性黄土湿陷等级系数可按照《湿陷性黄土地区建筑规范》(GB50025-2004)的规定进行黄土湿陷等级系数判定。
因此,在黄土地区修建工程应优先考虑选用非湿陷黄土地基,假如建筑工程已规划在了湿陷性黄土上,应尽量选用非自重湿陷性黄土地基。
因为这种地基与自己重湿陷性黄土地基相比,要求较低。
今天。
湿陷性黄土地区建筑规范(1-60-)1 总则1.0.1 为确保湿陷性黄土地区建筑物(包指构筑物)的安全与正常使用,做到技术先进,经济合理,保护环境,制定本规范。
1.0.2 本规范适用于湿陷性黄土地区建筑工程的勘察、设计、地基处理、施工、使用与维护。
1.0.3 在湿陷性黄土地区进行建设,应根据首湿陷性黄土的特点和工程要求,困地制宜,采取以地基处理为主的综合措施,防止地基对建筑物产生危害。
1.0.4 湿陷性黄土地区的建筑工程,除应执行本规范的规定外,尚应符合有关现行的国家强制性标准的规定。
2 术语和符号2.1 术语2.1.1 湿陷性黄土 collapsible loess在一定压力下受水浸湿,土结构迅速破坏,并产生显著附加下沉的黄土。
2.1.2 非湿陷性黄土 non collapsible loess在一定压力下受水浸湿,无显著附加下沉的黄土。
2.1.3 自重湿陷性黄土 loess collapsible under overburden pressure在上覆土的自重压力下受水浸湿,发生显著附加下沉的湿陷性黄土。
2.1.4 非自重湿陷性黄土 loess noncollapsible under overburden pressure在上覆土的自重压力下受水浸湿,不发生显著附加下沉的湿陷性黄土。
2.1.5 新近堆积黄土 recently deposited loess沉积年代短,具高压缩性,承载力低,均匀位差,在50~150kPa压力下变形较大的全新世(2Q)黄土。
42.1.6 压缩变形 compression deformation天然湿度和结构的黄土或其他土,在-定压力下所产生的下沉。
2.1.7 湿陷变形 collapse deformation湿陷性黄土或具有湿陷性的其他土(如欠压实的素填土、杂填土等),在一定压力下,下沉稳定后,受水浸湿所产生的附加下沉。
2.1.8 湿陷起始压力 lnitial collapse pressure湿陷性黄土浸水饱和,开始出现湿陷时的压力。

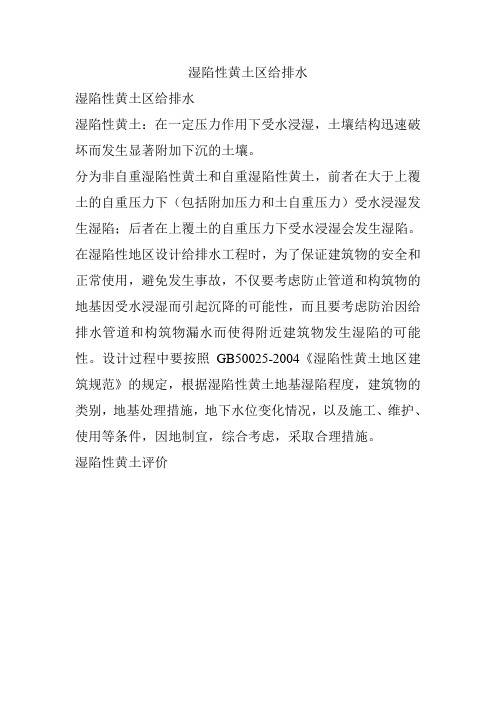

湿陷性黄土区给排水湿陷性黄土区给排水湿陷性黄土:在一定压力作用下受水浸湿,土壤结构迅速破坏而发生显著附加下沉的土壤。
分为非自重湿陷性黄土和自重湿陷性黄土,前者在大于上覆土的自重压力下(包括附加压力和土自重压力)受水浸湿发生湿陷;后者在上覆土的自重压力下受水浸湿会发生湿陷。
在湿陷性地区设计给排水工程时,为了保证建筑物的安全和正常使用,避免发生事故,不仅要考虑防止管道和构筑物的地基因受水浸湿而引起沉降的可能性,而且要考虑防治因给排水管道和构筑物漏水而使得附近建筑物发生湿陷的可能性。
设计过程中要按照GB50025-2004《湿陷性黄土地区建筑规范》的规定,根据湿陷性黄土地基湿陷程度,建筑物的类别,地基处理措施,地下水位变化情况,以及施工、维护、使用等条件,因地制宜,综合考虑,采取合理措施。
湿陷性黄土评价黄土的湿陷性应按室内单轴浸水压缩试验,在一定压力下测定的湿陷系数判定。
湿陷性黄土的湿陷程度可以根据湿陷系数分为三种:当0.015≤δs≤0.03为轻微湿陷性;0.03≤δs≤0.07为中等湿陷性;δs>0.07为强烈湿陷性。
通过自重湿陷系数δzs来判断:δzs<0.015,为非自重湿陷性黄土;δzs≥0.015,为自重湿陷性黄土。
建筑场地分为:非自重湿陷性黄土场地和自重湿陷性黄土场地。
湿陷性黄土地基的湿陷等级见《建筑给水排水》表11-1。
根据建筑物地基受水浸湿的可能性大小,建筑物的重要性以及建筑物在构造上和使用上对不均匀沉降有限制的严格程度将建筑物分为甲乙丙丁四类。
建筑物防护范围防护距离指的是防止建筑物地基受到管道或水池等渗漏影响的最小距离,建筑物周围防护防护距离以内的区域成为防护区域。
埋地管道、排水沟、雨水明沟和水池等与建筑物之间的最小距离,可以参考《建筑给水排水》表11-3的规定,否则要采取与建筑物相应的防水措施。
各类建筑物与新建水渠之间的距离,在非自重湿陷性黄土场地不得小于12m。
在自重湿陷性黄土场地不得小于湿陷性土层厚度的3倍,并不应小于25m。
黄土湿陷程度划分(补充件)A1 黄土湿陷类型与湿陷程度的划分A1.1 黄土的湿陷类型,按室内压缩试验,在土的饱和自重压力下测定的自重湿陷系数δzs判定。
自重湿陷数按式(A1)计算:……………………(A1) 式中:h z——原状土样在饱和自重压力s下稳定后的高度,cm;h’z——上述试样在侵水湿陷稳定后的高度,cm;h0——土样的原始高度,cm。
当δzs<0.015时,为非自重湿陷性黄土;δzs≥0.015时,为自重湿陷性黄土。
A1.2 黄土的湿陷程度,应按室内压缩试验,在一定压力下测定湿陷系数δs 判定。
湿陷系数控式(A2)计算:……………………(A2)式中:h p—原状土样在压力s下稳定后的高度,cm;h’p——上述试样在侵水湿陷稳定后的高度,cm;h 0——土样的原始高度,cm。
当δs<0.015时,一般定为非湿陷黄土;0.015≤δs<0.08时,一般定为弱湿陷性黄土;0.08<δs<0.07时,一般定为中等湿陷性黄土;δs>0.07时,一般定为强湿陷性黄土。
测定湿陷系数δs的压力s,自地面以下1.5m算起,10m以内土层应用200kPa 压力,10m以下至非湿陷性土层顶面,应用其上覆土的饱和自重压力(当不足300kPa时,仍应用300kPa)。
A2 黄土地基湿陷类型与等级的划分A2.1 黄土地基湿陷类型,应按汁算自重湿陷量Δzs和当地建筑经验综合判定,也可按实测自重湿陷量Δ′zs判定。
计算自重湿陷量Δzs(cm)。
按式(A3)计算:……………………(A3) 式中:δzsi——第i层土的白重湿陷系数;h i——第i层土的厚度;β0——修正系数。
陇西地区取1.5,陇东、陕北地区取1.2,陕西省关中地区取0.7,其他地区取0.5。
计算自重湿陷量Δzs,白天然地面算起。
至其下全部湿陷性黄土层的底面为止,其中自重湿陷系数δzs小于0.015的土层不累计。
A2.2 湿陷性黄土地基的温陷等级,按总湿陷量Δs划分。
一、概念黄土是在第四纪形成的一种特殊的陆相疏松堆积物,颗粒成分以粉粒为主,富含碳酸钙,多孔隙,颜色一般呈棕黄、黄色或黄褐色。
土中含易溶盐类,其中以碳酸盐含量最多,遇水易冲蚀、崩解、湿陷。
黄土按其湿陷特征可分为非湿陷性黄土、湿陷性黄土。
湿陷性黄土是一种非饱和的欠压密土,具有大孔和垂直节理,在天然湿度下,其压缩性较低,强度较高,但遇水浸湿时,土的强度显著降低,在附加压力与土的自重压力下引起的湿陷变形,是一种下沉量大、下沉速度快的失稳性变形,对建筑物的危害性大。
(湿陷性黄土又分为自重湿陷性黄土和非自重湿陷性黄土)。
我国湿陷性黄土的颗粒主要为粉土颗粒,占总重量约50~70%,而粉土颗粒中又以0.05~O .01ram 的粗粉土颗粒为多,占总重约40.60%,小于0.005ram 的粘土颗粒较少,占总重约14.28%,大于0.1rnm 的细砂颗粒占总重在5%以内,基本上无大于0.25mm 的中砂颗粒。
西宁地区的湿陷性黄土是粉质土,且低阶地一般为粉质亚粘土为主,高阶地以粉质亚砂土为主。
西宁市区内的湿陷性黄土进行湿陷类型、湿陷等级划分,河谷低阶地的湿陷性黄一般为I 一Ⅱ级非自重湿陷,高阶地多为Ⅱ级非自重湿陷,洪积裙多为I 一Ⅱ级自重湿陷,黄土丘陵边缘地带多为Ⅲ级自重湿陷。
1.黄土湿陷性判定通过室内压缩试验在一定压力下的湿陷程度。
湿陷性系数's ()/p p o h h h δ=-δs ≧0.15 湿陷性黄土δs<0.15 非湿陷性黄土2.湿陷类型判别1)自重湿陷性判别(在饱和自重压力下的湿陷程度)自重湿陷性系数δzsδzs ≧0.015 自重湿陷性黄土δzs<0.015 非自重湿陷性黄土2)场地湿陷类型(实测自重湿陷量或计算自重湿陷量Δzs )s si o i z z h βδ∆=∑Δzs ≧7cm 自重湿陷性黄土场地Δzs <7cm 非自重湿陷性黄土场地3.湿陷等级判别(总湿陷量s ∆、自重湿陷量Δzs )s si i h βδ∆=∑通常:s ∆≧50,Δzs ≧30可判定为Ⅲ级,30<s ∆<50,7<Δzs <30可判定为Ⅱ级二、工程特性1.湿陷性:在天然含水量时往往具有较高的强度和较小的压缩性,但在浸水后,在土的自重或外部荷载或二者的共同作用下,其结构很快破坏,发生剧烈变形,强度也随之迅速降低,亦即黄土的湿陷性。
湿陷性黄土地区给水排水设计技术规范10. 1.1湿陷性黄土地基湿陷等级的划分。
湿陷性黄土地基湿陷等级的划分,是根据湿陷量的计算和自重湿陷量的计算值等因素,按表10・1・1判定。
湿陷等级越高,对防水的要求也就越严。
我国湿陷性黄土工程分区详见附表Q 及附图P。
表10. 1. 1湿陷性黄土地基的湿陷等级注:l当湿陷量的计算值AJ>600mm,自重湿陷量的计算值AZs>300mm时,可判为III级,其他情况可判为II级。
2 A S 一湿陷量的计算值;AZs 一自重湿陷量的计算值。
10. 1.2建筑物的分类与举例。
拟建在湿陷性黄土场地上的建筑物,应根据其重要性、地基受水浸湿可能性的大小和在使用期间对不均匀沉降限制的严格要求程度,分为甲、乙、丙、丁四类。
按其类别不同而采取相应的设计措施,做到安全可靠又经济合理。
1甲类建筑:高度大于60m和14层及14层以上体型复杂的建筑;高度大于50m的构筑物;高度大于100m的高耸结构;特别重要的建筑;地基受水浸湿可能性大的建筑物;对不均匀沉降有严格限制的建筑。
2 乙类建筑:高度为24〜60m的建筑;高度为30〜50m 的构筑物;高度为50〜100m的高耸结构;地基受水浸湿可能性较大的重要建筑。
3丙类建筑:除甲类、乙类以外的一般建筑和构筑物。
4 丁类建筑:次要建筑。
甲、乙、丙、丁类建筑物的划分,可结合表10. 1・2各类建筑物的举例确定。
10. 1. 3根据湿陷性黄土地基的湿陷等级、建筑物的不同类别的不同要求,凡埋地管道、排水沟、雨水明沟和水池等与建筑物之间的防护距离不宜小于表10・1.3中所规定的数值。
10. 1. 4新建水渠与各建筑物之间距离。
新建水渠与各建筑物之间的距离,在非自重湿陷性黄土场地不得小于12m ;在自重湿陷性黄土场地不得小于湿陷性黄10. 1.5防护距离的计算。
对建筑物,应自外墙轴线算起;对高耸结构,应自基础外缘算起;对水池自池壁边缘(喷水池等应自回水坡边缘)算起;对管道、排水沟,应自其外壁算起。
黄土的湿陷性判定及地基处理措施摘要:在湿陷性黄土地区,准确评价场地黄土的湿陷性,将直接影响地基处理方案、工程周期长短及地基处理费用的高低等问题。
湿陷性黄土对工程建设影响较大,通过对黄土物理、力学特性指标的研究,揭示黄土的湿陷性就显得尤为重要。
在总结多年工程实践的基础上,结合现行工程建设规范、规程,把对湿陷性黄土评价和地基处理方法结合起来,从准确评价黄土湿陷性出发,分析如何选用适宜的地基处理方法。
关键词:黄土湿陷性湿陷性评价地基处理1引言黄土是第四纪干旱、半干旱气候条件下,陆相沉积的一种特殊土。
我国作为世界上黄土厚度最大、分布面积最广、地层层序最完整、成因类型最复杂的国家,黄土覆盖面积达6.40×105km2,主要分布在甘肃、陕西、山西三省,部分分布在青海、宁夏、河南,其他在河北、辽宁、黑龙江、山东、内蒙古和新疆等省(区)也有不连续或零星的分布。
其中湿陷性黄土的分布面积约为2.70×105km2,大部分分布在我国黄河中游地区。
随着中西部地区经济的快速发展以及国家西部大开发战略的实施,许多重大工程建设项目正在实施,不可避免地要遇到黄土湿陷性问题。
所以,研究黄土的湿陷性判定及地基处理措施显得尤为重要。
2.湿陷性黄土的主要工程特性湿陷性黄土的孔隙比一般较大,并常常具有肉眼可见的大孔隙,由于在颗粒间具有较高的结构强度,所以在天然干燥状态下,黄土仍然可以承受一定的荷重,并且变形量也较小。
但在自重或一定荷载作用下,受水浸湿后,黄土结构就会迅速被破坏而发生显著的附加下沉。
2.1物理性质指标(1)我国湿陷性黄土的几个物理性质指标:容重:一般为1.33~1.81g/m3,多数为1.40~1.60 g/m3;天然含水量:一般为7%~23%,多数为12%~20%;孔隙比:一般为0.78~1.50,多数为0.8~1.2;液限:一般为21.7%~32.5%,多数为25%~31%;塑性指数:一般为6.7~13.1,多数为8~12。
黄土湿陷程度划分
(补充件)
A1 黄土湿陷类型与湿陷程度的划分
A1.1 黄土的湿陷类型,按室内压缩试验,在土的饱和自重压力下测定的自重湿陷系数δzs判定。
自重湿陷数按式(A1)计算:
……………………(A1) 式中:h z——原状土样在饱和自重压力s下稳定后的高度,cm;
h’z——上述试样在侵水湿陷稳定后的高度,cm;
h0——土样的原始高度,cm。
当δzs<0.015时,为非自重湿陷性黄土;
δzs≥0.015时,为自重湿陷性黄土。
A1.2 黄土的湿陷程度,应按室内压缩试验,在一定压力下测定湿陷系数δs 判定。
湿陷系数控式(A2)计算:
……………………(A2)
式中:h p—原状土样在压力s下稳定后的高度,cm;
h’p——上述试样在侵水湿陷稳定后的高度,cm;
h 0——土样的原始高度,cm。
当δs<0.015时,一般定为非湿陷黄土;
0.015≤δs<0.08时,一般定为弱湿陷性黄土;
0.08<δs<0.07时,一般定为中等湿陷性黄土;
δs>0.07时,一般定为强湿陷性黄土。
测定湿陷系数δs的压力s,自地面以下1.5m算起,10m以内土层应用200kPa 压力,10m以下至非湿陷性土层顶面,应用其上覆土的饱和自重压力(当不足300kPa时,仍应用300kPa)。
A2 黄土地基湿陷类型与等级的划分
A2.1 黄土地基湿陷类型,应按汁算自重湿陷量Δzs和当地建筑经验综合判定,也可按实测自重湿陷量Δ′zs判定。
计算自重湿陷量Δzs(cm)。
按式(A3)计算:
……………………(A3) 式中:δzsi——第i层土的白重湿陷系数;
h i——第i层土的厚度;
β0——修正系数。
陇西地区取1.5,陇东、陕北地区取1.2,陕西省关中地区取0.7,其他地区取0.5。
计算自重湿陷量Δzs,白天然地面算起。
至其下全部湿陷性黄土层的底面为止,其中自重湿陷系数δzs小于0.015的土层不累计。
A2.2 湿陷性黄土地基的温陷等级,按总湿陷量Δs划分。
总湿陷量Δs(cm)按以下式(A4)计算:
……………………(A4) 式中:δsi——第i层土的湿陷系数;
h i——第i层土的厚度,cm;
β——修正系数。
地面以下至6.5m深度内取1.5;6.5m深度以下,非自重湿陷黄土地基可不计算(即β=0),自重湿陷性黄土地基按(3)式中β0值取用。
计算总湿陷量Δs,自地面以下1.5m算起,非自重湿陷性黄土地基计算至6.5m深度为止;对自重湿陷性黄土地基计算至11.5m深度为止,其中非湿陷性土层不累计。
黄土地基湿陷类型和等级,应按表A1规定划分。
表A1 黄土地基湿陷类型、等级划分。
