当前位置：文档之家 › 挖掘机基础知识及卖点培训教材

挖掘机基础知识及卖点培训教材

  • 格式：ppt
  • 大小：1.39 MB
  • 文档页数：54

下载文档原格式

  / 54

合集下载

挖掘机基础知识培训教材资料

挖掘机基础知识培训教材资料

15 2020/7/9
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效的功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
16 2020/7/9
12 2020/7/9
3、接地比压： 接地压力指机器重量对地面产生的压力。接地比压的大小决定了挖 掘机适合工作的地面条件。用下面的公式表示： 接地压力=工作重量/全部与地面接触的面积 4、行走速度： 对于履带式挖掘机而言，行走时间大概占整个工作时间的十分之一 一般而言，两速可以满足挖掘机的行走性能。
临工挖掘机的标注
LG 6 220
整机重量为22吨 挖掘机械 临工
21 2020/7/9
八、挖掘机的性能评价标准
1、发动机：输出功率、油耗、环保； 2、液压系统：压力、流量、效率； 3、作业性能：速度、力量； 4、可靠性：结构件工作装置、车体等使用寿命； 5、安全性：防护措施 6、保养性：保养频率、方便性、费用； 7、操作的舒适性：驾乘空间与视野、座椅、操纵力矩。
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
17 2020/7/压力、 流量和方向）
高压油
原动机
液压泵 （送出液压油）
挖掘机基础知识培训教材
2010年3月1日 山东临工
2 2020/7/9
内容提要
一、挖掘机的定义 二、挖掘机的分类 三、挖掘机的结构 四、挖掘机的重要性能指标 五、挖掘机简单的液压回路 六、常见的液压符号 七、临工挖掘机型谱与标注 八、挖掘机的性能评价标准

《挖掘机基本知识的》PPT课件

《挖掘机基本知识的》PPT课件
• 配气机构：由气门、气门座、气门弹簧、 气门导管、凸轮轴、挺杆、摇臂及摇臂轴. 涡轮增压器,中冷器,空气滤芯等
在这里大家要注意的:可以给没有加装油浴式 空滤进行推销.
精选ppt
9
三:燃油机构
• 燃料供给系：由油箱、油泵、滤清器、:润滑机构
• 润滑系：由机油散热器、粗滤器、细滤器、 机油泵、机油感应器等组成
• 2:在力到分配阀以后,通过操作手柄的给他的先导信号后,分配阀再将 这液压力按给的先导信号,分配到各个工作装置,这个工作装置包括大 臂油缸,小臂油缸,铲斗油缸,回转马达,行走马达,再由这些工作装置将 这个液压力转换成机械力,从而完成各种挖掘机的操作.
精选ppt
5
３:挖掘机的发动机常识
• 3(1):首先我们先了解发动机的型号的表示 请看列3
挖掘机基本知识培训
2007年９月
精选ppt
1
沃尔沃挖掘机基本知识
• １；挖掘机的型号识别 • ２：挖掘机的基本工作原理 • ３；挖掘机的发动机常识 • ４；挖掘机的液压部分 • ５；挖掘机的工作装置 • ６：挖掘机的配件的基本知识
精选ppt
2
１；挖掘机的型号识别
• １；首先了解我们沃 尔沃的挖掘机基本型 号(请看列1)
三:先导操作手柄
主要包括:先导泵,操作手柄
精选ppt
14
５；挖掘机的工作装置
一:回转马达,回转减速 二:行走马达,行走减速 三:中央回转接头 四:四轮一带(引导轮,托链轮,支重轮,驱动轮,涨紧缸,履带) 五:大臂油缸,小臂油缸,斗杆油缸,大臂,小臂 六:铲斗,小臂头,工字架
精选ppt
15
６：挖掘机的配件的基本知识
精选ppt
16
谢谢

挖掘机安全培训课件

挖掘机安全培训课件

选择适合的挖掘方法
根据地质条件灵活应 对
避免过快过猛 保护机器和避免事故
装载技巧
调整铲斗姿态
01 保持稳定装载
合理调整铲斗姿态和装载速度
02 确保装载效率
避免碰撞
03 保护机器和周围障碍物
转向技巧
避免急转弯 采取平稳转向动作
提前观察周围环境 确保安全操作
小心谨慎转向 特别在复杂地形和狭小空间内
挖掘机安全操作
安全帽
保护头部
01 有效保护头部，减少意外伤害
定期更换
02 确保使用效果，提高安全性
符合标准
03 选购适合的安全帽，确保质量
防护手套
避免受伤
有效保护手部，防止受 伤
防接触有害物质
减少有害物质对皮肤 的影响
清洁保养
注意手套清洁和更换频 率
安全鞋
保护脚部 穿戴耐磨、防滑的安全鞋
定期检查 确保安全鞋状态良好
●02
第2章 挖掘机的安全操作
安全操作的重要性
危险机械设备
01 操作不当可能造成严重事故
保障生命财产安全
02 安全操作是重要措施
提高安全意识
03 培训有助于操作技能提升
挖掘机的事故类型
翻车 操作不慎容易发生
侧翻 维护不当引起
碾压 环境因素影响
碰撞 注意事故多由操作不当引起
安全操作规程
安全检查 确保机器状态良好
故障排除
及时处理 故障出现时要及时排除，避免 影响生产进度
识别能力 操作人员应具备识别常见故障的能 力
专业维修
遇到复杂故障应及时联系专业维修 人员处理
挖掘机维护要点
定期润滑
01 确保机器润滑状态良好

《挖掘机基础培训》课件

《挖掘机基础培训》课件
划。
人员安全培训
确保操作人员熟悉挖掘 机操作规程，了解安全
风险。
工具准备
准备必要的工具，如铲 斗、斗杆等，以便在作
业过程中进行更换。
挖掘机的操作技巧
01
02
03
04
基本操作
学习如何启动、关闭挖掘机， 以及如何控制行走、旋转等基
本动作。
工作模式选择
了解并掌握挖掘机不同工作模 式的特点和适用场景，如挖掘
服务型制造转型
未来，挖掘机行业将更加注重服 务型制造的发展，通过提供全方 位的服务来提升客户体验和品牌
价值。
国际化发展
随着全球化进程的加速，挖掘机 企业将积极拓展国际市场，提升
国际竞争力。
THANKS
感谢观看
BIG DATA EMPOWERS TO CREATE A NEW ERA
《挖掘机基础培训》PPT课
件
• 挖掘机简介 • 挖掘机的操作基础 • 挖掘机维护与保养 • 挖掘机操作实例 • 挖掘机的发展趋势与未来展望
目录
CONTENTS
01
挖掘机简介
BIG DATA EMPOWERS TO CREATE A NEW
ERA
挖掘机的种类和用途
种类
挖掘机主要分为履带式挖掘机和 轮式挖掘机，每种类型又有多种 型号。
用途
挖掘机广泛应用于建筑、道路建 设、采矿、水利工程等领域，是 现代工程作业的必备机械。
挖掘机的发展历程
01
02
03
初创期
挖掘机的雏形可以追溯到 古代的简易挖土工具，随 着工业革命的发展，挖掘 机逐渐得到改进。
定期清洁
保持挖掘机外观整洁，定期清理驾驶 室、发动机和散热器上的灰尘和杂物 。

山东临工挖掘机基础知识及卖点培训教材BD-109页PPT资料

山东临工挖掘机基础知识及卖点培训教材BD-109页PPT资料

铲斗挖掘力
3、接地比压： 接地压力指机器重量对地面产生的压力。接地比压的大小决定了挖 掘机适合工作的地面条件。用下面的公式表示： 接地压力=工作重量/全部与地面接触的面积 4、行走速度： 对于履带式挖掘机而言，行走时间大概占整个工作时间的十分之一 一般而言，两速可以满足挖掘机的行走性能。
12 2019/11/18
挖掘机基础知识与卖点培训教材
目录
第一部分 挖掘机基础知识 第二部分 60挖掘机 第三部分 80挖掘机 第四部分 150挖掘机
第一部分 挖掘机基础知识
一、挖掘机的定义 二、挖掘机的分类 三、挖掘机的结构 四、挖掘机的重要性能指标 五、挖掘机常见的液压符号及回路 六、临工挖掘机型谱与标注 七、挖掘机的性能评价标准 八、挖掘机正确的作业方法
10 2019/11/18
2、挖掘力 • 对于挖掘力来说，挖掘力主要分为小臂挖掘力和铲斗挖掘力。 • 两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不
同，小臂挖掘力来自小臂油缸；而铲斗挖掘力来自铲斗油缸。在功 率（P=F×L）一定的情况下，与斗杆及大臂的长度成反比。
小臂挖掘力
11 2019/11/18
驾驶室总高度 2620mm 履带轨距
1500mm
尾部回转半径 1650mm 配重离地间隙
730mm
2、CT60工作范围
一、性能参数与配置
项目
单位：mm
最大挖掘半径
5990
最大挖掘深度
3846
最大垂直挖掘深度
3846
最大挖掘高度
5743
最大卸载高度
4163
备注：3.03m 大臂，1.54m 小臂
3、LG660主要性能参数
尽量进行左旋转装土，这样做视野开阔， 作业效率高；正确掌握旋转角度以减少用 于回转的时间；

挖掘机基础知识及卖点培训教材参考PPT

挖掘机基础知识及卖点培训教材参考PPT
19 2020/8/7
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
20 2020/8/7
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
铲斗类型 直边铲斗 曲边铲斗
❖净功率 SAE J1349；ISO 9249（net horsepower）
12
§3-3 斗容
❖斗容是挖掘机三个主参数（操作重量， 发动机功率，斗容）之一。
❖斗容一般分为堆装和平装两种，挖掘机 常用标定斗容为堆装。
❖铲斗堆装容量有两种计算标准。
❖ SAE、PCSA、ISO、GB标准：1：1堆装； ❖ CECE标准：1：2堆装。
回转速度是指挖掘机空载时，稳定回转所能达到的平均最大速度。
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说，这种挖掘机在
0°到180°的范围内工作时，
加速阶段
回转马达有加速或减速，当转到270°
恒定阶段
减速阶段
到360°范围内时，回转速度达到稳定。
18 2020/8/7
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
13
1：1
1：2
四、重要性能指标
1、操作重量： 空斗状态下，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数（发动机功率， 铲斗容量，操作重量）之一，它决定了挖掘机的级别及 挖掘力的上限。

挖掘机理论培训资料

挖掘机理论培训资料

工作模式选择
01
挖掘模式
挖掘模式是挖掘机最常用的工作模式之一，通过调整铲斗的位置和力度
可以实现挖掘作业。根据挖掘作业的不同需求，需要选择不同的挖掘模
式。
02
回填模式
回填模式是挖掘机在填方作业时使用的一种工作模式。通过调整铲斗的
倾角和位置，可以实现填方作业。回填模式需要注意填方的质量和平整
度。
03
破碎模式
05
挖掘机安全操作规范
个人安全装备
01
02
03
安全帽
进入工作现场必须佩戴安 全帽，防止头部受伤。
安全鞋
应穿防滑、绝缘的安全鞋 ，防止脚部受伤。
防护手套
操作挖掘机时，必须佩戴 防护手套，防止手部受伤 。
机体安全操作规范
操作前检查
操作挖掘机前，必须检查 机体各部件是否正常，包 括发动机、液压系统、传 动系统等。
直挖法
适用于挖掘深度较深、土壤较硬的项目。采用直上直下的挖掘方式，将挖斗插入土壤中， 然后提升挖斗，将土方提升至地面，再旋转挖斗，将土方卸至所需位置。
斜挖法
适用于挖掘斜坡或坡道项目。采用斜向挖掘的方式，将挖斗贴着地面，以一定的角度挖掘 ，这样可以将挖出的土方自然滑落到根据用途，挖掘机可 分为矿山挖掘机、建 筑挖掘机和水利挖掘 机等。
根据操作方式，挖掘 机可分为手动挖掘机 、半自动挖掘机和自 动挖掘机。
根据传动方式，挖掘 机可分为液压挖掘机 和机械挖掘机。
挖掘机的工作原理
挖掘机通常由发动机、液压系 统、传动系统、工作装置和控 制系统等组成。
发动机是挖掘机的动力源，液 压系统将发动机的动力传输到 工作装置和传动系统。
操作顺序
操作挖掘机时，必须按照 规定的操作顺序进行，不 得随意操作。

挖掘机培训实用教材

挖掘机培训实用教材

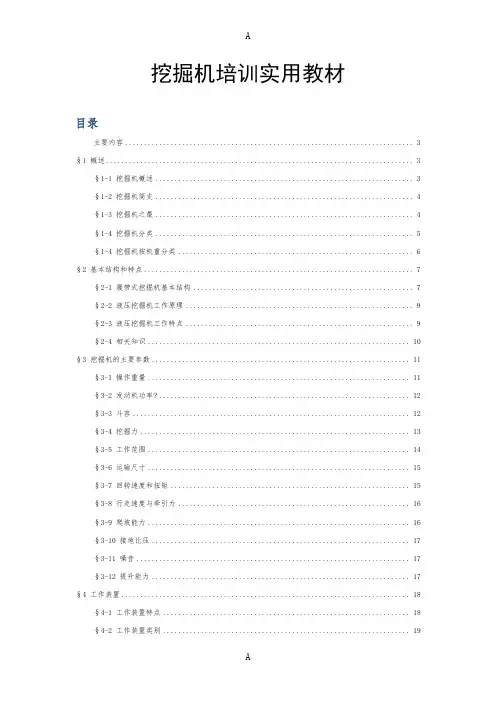

挖掘机培训实用教材目录主要内容 (3)§1 概述 (3)§1-1 挖掘机概述 (3)§1-2 挖掘机简史 (4)§1-3 挖掘机之最 (4)§1-4 挖掘机分类 (5)§1-4 挖掘机按机重分类 (6)§2 基本结构和特点 (7)§2-1 履带式挖掘机基本结构 (7)§2-2 液压挖掘机工作原理 (9)§2-3 液压挖掘机工作特点 (9)§2-4 相关知识 (10)§3 挖掘机的主要参数 (11)§3-1 操作重量 (11)§3-2 发动机功率? (12)§3-3 斗容 (12)§3-4 挖掘力 (13)§3-5 工作范围 (14)§3-6 运输尺寸 (15)§3-7 回转速度和扭矩 (15)§3-8 行走速度与牵引力 (16)§3-9 爬坡能力 (16)§3-10 接地比压 (17)§3-11 噪音 (17)§3-12 提升能力 (17)§4 工作装置 (18)§4-1 工作装置特点 (18)§4-2 工作装置类别 (19)§4-3 反铲装置 (20)§4-3 反铲装置——铲斗 (21)§4-3 反铲装置——挖掘力 (23)§4-3 反铲装置——挖掘图 (24)§4-3 反铲装置——挖掘性能 (24)§4-4 其它工作装置——正铲装置 (24)§4-4 其它工作装置——起重装置 (26)§4-4 其它工作装置——挖掘平整装置 (27)§4-4 其它工作装置——液压破碎锤 (27)§4-4 其它工作装置——抓钳装置 (28)§4-4 其它工作装置——快换装置 (29)§4-5 工作装置组合应用 (30)§5 回转机构 (30)§5-1 回转运动 (30)§5-2 回转支承 (31)§5-3 回转平台 (31)§6 行走装置 (32)§6-1 行走装置特点 (32)§6-2 行走装置分类 (33)§6-3 履带式行走装置 (33)§6-4 行走架 (33)§6-5 四轮一带 (34)§7 液压系统 (34)§7-1 挖掘机工作特点及对液压系统的要求 (35)§7-2 常用挖掘机液压系统类型 (35)§7-3 常用挖掘机液压系统元件 (37)§7-4 全功率控制系统 (40)§8 转台平衡及整机稳定 (42)§8-1 转台平衡及配重的确定 (42)§8-2 整机稳定性 (43)§8-2 整机稳定性——挖掘失稳状态 (44)§8-2 整机稳定性——卸载失稳状态 (44)§8-2 整机稳定性——自身稳定性 (45)§8-2 整机稳定性——行走稳定性 (46)主要内容§1 概述§2 基本结构和特点§3挖掘机的主要参数§4 工作装置§5 回转机构§6 行走装置§7 液压系统§8 整机平衡及稳定性§1 概述§1-1 挖掘机概述§1-2 挖掘机简史§1-3 挖掘机之最§1-4 挖掘机分类§1-1 挖掘机概述❖挖掘机械作为一种快速、高效的施工作业机械已经成为工程机械产品家族中的一个主要机种。

山东临工挖掘机基础知识及卖点培训教材BD 精品文档

山东临工挖掘机基础知识及卖点培训教材BD 精品文档

正确作业方法 续
◆ 进行平面修整时应将机器放置在平地上，防止车体的摇动； ◆ 把握动臂与小臂的动作协调性，控制两者的速度对于平面修整至关重
要。
28 2019/10/18
正确作业方法 续
车体应水平稳定停放，否则回转卸载难以 准确控制从而延长作业循环时间；
车体与卡车要保持适当距离，防止在做 180°作业回转时车体后部与卡车相碰
5、 LG660差异化配置
一、性能参数与配置
• 特殊附件 －－破碎锤H-SB68
42 2019/10/18
1、驾驶室内部布局
二、功能介绍
15 2019/10/18
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
16 2019/10/18
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
在水中作业时应注意车体容许的水深范围（水 面应在托链轮中心以下）；如果水平面较高， 回转支承内部将因水的进入导致润滑不良，发 动机风扇叶片受水击打导致折损，电器线路元 件由于水的侵入发生短路或断路。
30 2019/10/18
正确作业方法 续
使用液压挖掘机进行吊装操作时，应确认吊装现场周围状况，使用 高强度的吊勾和钢丝绳，吊装时要尽量使用专用的吊装装置
17 2019/10/18
铲斗类型 直边铲斗 曲边铲斗
曲边铲斗 物料比重
1.5t/m3--1.8t/m3 2.0t/m3
12、履带板 • 给机器装上合适的履带板是很重要的。对履带式挖掘机来说，选
择履带的标准是：只要有可能，尽量使用最窄的履带板。 • 常用履带类型：

《挖掘机基础知识》课件

《挖掘机基础知识》课件

机将继续发展，同时，新能源、新材料、
6
新技术也将在挖掘机上得到应用。
挖掘机的发展趋势
智能化：通过人工智能技术实现自动化 操作，提高工作效率
环保化：采用节能减排技术，降低对环 境的影响
轻量化：减轻机身重量，提高机动性和 灵活性
模块化：模块化设计，便于维修和更换 部件
电动化：采用电动驱动，降低噪音和污 染
安全性
定制化：根据 不同工况和需 求，提供定制
化服务
感谢您的观看
汇报人：
辅助装置包括驾驶室、空调 系统、照明系统等，为驾驶 员提供舒适的工作环境。
03 挖掘机的主要结构
动力系统
发动机：提供动力，驱动液压泵 液压泵：将发动机的机械能转化为液压能 液压马达：将液压能转化为机械能，驱动挖掘机工作装置 液压油：传递动力，润滑、冷却和密封系统
液压系统
液压马达：将液压能转换为 机械能
06
挖掘机的发展趋势与未 来展望
挖掘机的发展历程
0
19世纪初，蒸汽机驱动的挖掘机出现
1
0
20世纪50年代，液压挖掘机问世
3
0
21世纪初，智能化、自动化、环保型挖掘
5 机成为发展趋势
0
20世纪初，柴油机驱动的挖掘机开始普及
2
0
20世纪80年代，电子控制技术在挖掘机
4 上得到应用
0
未来展望：智能化、自动化、环保型挖掘
添加标题
挖掘机的工作方式还包括液压系统的控制。液压系统可以控制挖掘机的 动作，如铲斗的旋转、提升、行走和转向。
挖掘机的性能参数
● 发动机功率：决定挖掘机的动力输出 ● 挖掘力：衡量挖掘机挖掘能力的重要指标 ● 挖掘深度：挖掘机挖掘的最大深度 ● 挖掘宽度：挖掘机挖掘的最大宽度 ● 挖掘高度：挖掘机挖掘的最大高度 ● 挖掘速度：挖掘机挖掘的速度 ● 油耗：挖掘机工作时的燃油消耗量 ● 噪音：挖掘机工作时产生的噪音水平 ● 维护成本：挖掘机维护所需的费用 ● 操作舒适性：挖掘机操作时的舒适性 ● 安全性：挖掘机工作时的安全性 ● 耐用性：挖掘机的使用寿命 ● 环保性：挖掘机工作时对环境的影响 ● 智能化程度：挖掘机的自动化和智能化水平

挖掘机机安全培训课件教学教材

挖掘机机安全培训课件教学教材

及时发现并处理安全隐患。
06
挖掘机事故案例分析
事故原因分析
操作不规范
部分挖掘机操作员在作业过程中违反操作规程，导致事故发生。
安全意识薄弱
部分操作员对安全操作规程不够重视，缺乏必要的安全意识。
机械故障
挖掘机机械故障也是事故发生的原因之一，如刹车失灵、液压系 统故障等。
事故处理与教训
及时处理
一旦发生事故，应立即采取措施抢救伤员，并保护好现场。
调查分析
对事故进行深入调查和分析，找出事故原因，明确责任。
吸取教训
通过事故案例，吸取教训，加强安全意识，规范操作规程。
预防措施与建议
加强培训
对挖掘机操作员进行安 全培训，提高安全意识 和操作技能。
定期检查
定期对挖掘机进行全面 检查，确保机械状态良 好。
安全制度
建立完善的安全管理制 度，确保操作员遵守安 全操作规程。
电气系统故障及排除
1 2
电路故障
检查电路连接是否良好，保险丝、继电器等是否 正常。
传感器故障
检查传感器是否正常，传感器线路是否连接良好。
3
仪表显示异常
检查仪表板显示是否正常，传感器线路是否连接 良好。
05
挖掘机安全法规与标准
国家安全法规
《中华人民共和国安全生产法》
规定了生产经营单位的安全生产责任，要求建立、健全安全生产责任制和安全 生产规章制度，改善安全生产条件，推进安全生产标准化建设。
《特种设备安全监察条例》
对特种设备的设计、制造、安装、改造、维修、使用、检验检测等环节进行安 全监察，挖掘机作为特种设备之一，需遵守相关规定。
企业安全标准
企业安全管理制度
企业应建立完善的安全管理制度，包 括安全生产责任制、安全检查制度、 安全教育培训制度等，确保挖掘机操 作人员接受全面的安全培训。

挖掘机操作工培训完整版 ppt课件

挖掘机操作工培训完整版 ppt课件

工作模式选择
工作模式: H快速模式 用于短时间挖掘硬地面。 S经济模式 优先考虑燃油消耗的挖掘
模式。 L精细模式 修坡、整地等载荷较小的
作业模式，噪声较小。
操作技巧
当铲斗油缸和连杆、小臂油缸和小臂之间互成90°时，挖掘 力最大。铲斗斗齿和地面保持30 °角时，挖掘力最佳即切土 阻力最小
当用小臂挖掘时，保证小臂角度范围在从前面45°角到后面 30°角之间。同时使用大臂和铲斗，能提高挖掘效率
-5℃至5℃ -14℃至-5℃ -29℃至-14℃ -44℃至-29℃
备注：柴油的标号是指柴油“凝结点”的温度, 说明了它的抗凝固能力，如0号柴油只能用于0 摄氏度以上的环境中。
液压油的选用
种类
适用环境温度
备注
埃索HV46抗磨液压油 -25 ℃至60℃ 液压油要求具备良好的粘温性
★粘度是液压油的重要性能指标，液 压油粘度选择取决于泵的类型、系统 的工作温度、工作压力及环境温度。 油品粘度过大会增加油流通阻力、泵 吸困难、功率损失大、油温上升，同 时会造成液压动作不稳而出现噪声。 粘度过小，则会降低容积效率和系统 压力，增加液压元件的磨损和泄露。
把握动臂与小臂的动作协调性，控 制两者的速度对于平面修整至关重 要
装载作业
车体应水平稳定位置，否则回转卸载难以 准确控制从而延长作业循环时间
车体与卡车要保持适当距离，防止在做 180°作业回转时车体后部与卡车相碰
尽量进行左旋转装土，这样做视野开阔， 作业效率高；正确掌握旋转角度以减少用 于回转的时间
本次培训纲要
一、挖掘机的基本结构 二、挖掘机正确操作方法 三、挖掘机的维护与保养 四、挖掘机操作的安全
一、挖掘机的基本机构
如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？

挖掘机总体知识

挖掘机总体知识

标准铲斗
岩石斗 平整斗 V型铲斗

§4-2 工作装置类别
工作装置是挖掘机的主要组成部分之一。可以更换的 多种工作装置极大地拓展了挖掘机的应用。 常见的工作装置类型有：
铲斗：以挖掘、装载物料为主， 包括反铲、正铲； 抓斗：深井作业、装卸物料； 吸盘：吸盘可以吸附废钢等材料， 包括电磁吸盘和永久吸盘； 破碎锤：破碎水泥、石块，拆除 作业； 液压剪：剪断水泥建筑的钢筋等； 液压螺旋钻：钻孔、取土。
§1-1 挖掘机概述
挖掘机械作为一种快速、高效的施工作业机械已经成 为工程机械产品家族中的一个主要机种。据统计，工 程施工中约有60%以上的土石方量是靠挖掘机械来完成 的。 各种类型与功能的挖掘机械，广泛应用于工业与民用 建筑、交通运输、水利电力工程、农田改造、矿山采 掘以及现代化军事工程等行业的机械化施工中。 近年来，挖掘机是整个工程机械行业中产、销量增长 最快的一个机种。
A、指在装有全部消耗功率附件，如消音器、风扇、发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。(GB,VOLVO)
B、指在装有发动机运行必须的消耗功率附件，一般为风扇的情况 下，在发动机飞轮上测得的输出功率。(ISO)
§3-2 发动机功率?
额定功率（rated horsepower）
如果挖掘力超过这个极限，在反铲的情况下，挖掘机将打滑，并 被向前拉动，这非常危险。在正铲情况下，挖掘机将向后打滑。 挖掘力≦ 工作重量 ：地面和履带间的附着力系数
挖掘机三种主要重量。
操作重量：带标准工作装置、司机、加满燃油； 运输重量：不含司机、含10%燃油； 主机重量：不含工作装置。
要求耐磨的部分
斗齿：主斗齿、齿体、侧斗齿。 刀板：主刀板、侧刀板。 销轴：中碳合金钢+中频淬火。 轴套：⑴调质处理的中碳合金钢钢基+内壁喷涂自润 滑和减磨及耐磨材料， ⑵铜基镶嵌式， ⑶ 方便调 整的T型套端面喷涂碳化钨， ⑷表面处理的高硬度 合金钢。 调整垫片：钢制、高分子材料如橡胶和树脂。

《挖掘机基础培训》课件

《挖掘机基础培训》课件

日常检查
每天操作前，对挖掘机进行例行 检查，包括油、水、轮胎等。
定期保养
按照制造商的推荐，定期对挖掘 机进行保养，如更换机油、清洗
空气滤清器等。
维修与更换
如有部件损坏，及时进行维修或 更换，确保挖掘机的正常运行。
03
挖掘机安全操作规范
挖掘机的安全操作规程
遵守操作顺序
在操作挖掘机时，应按照规定的操作顺序 进行，避免因操作不当导致安全事故。
安全带
在操作挖掘机时，应佩 戴安全带，确保操作人
员的安全。
安全帽
在挖掘机的驾驶室内， 应佩戴安全帽，以防止
头部受伤。
防尘口罩
在挖掘机的作业过程中 ，应佩戴防尘口罩，以 防止吸入粉尘等有害物
质。
护目镜
在挖掘机的作业过程中 ，应佩戴护目镜，以防
止眼睛受伤。
挖掘机操作中的常见问题与解决方案
发动机无法启动
挖掘机在建筑行业的应用
01
02
03
04
挖掘机的挖掘功能在建筑行业 中被广泛应用，如土方挖掘、
地基挖掘等。
挖掘机在建筑行业中的另一个 重要应用是搬运，可以快速、 高效地搬运建筑材料和土方。
挖掘机在建筑行业中还可以用 于混凝土的搅拌和浇注，提高
了施工效率。
挖掘机在建筑行业中还可以用 于高层建筑的拆除和重建工作 ，提高了施工安全性和效率。
可能是由于燃油不足、电路故障等原因导致。应检查燃油、电路 等是否正常，及时排除故障。
挖掘机的动作不协调
可能是由于操作不当、机械故障等原因导致。应检查机械部件是否 正常，学习正确的操作方法。
挖掘机出现异常声音
可能是由于机械故障、润滑不良等原因导致。应检查机械部挖掘机应用实例

沃得挖掘机培训教材

沃得挖掘机培训教材
挖掘机知识培训
技术部 2010/9/15
目 录
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 挖掘机概述 动力传动系统 行走装置 工作装置 司机室空调系统 液压系统 电器系统 挖掘机操作知识
沃得重工
第一章 挖掘机概述
• 1．挖掘机的发展概况 • 2. 挖掘机的用途及分类 • 3. 国内、国外挖掘机现状 • 4．挖掘机市场分析及竞争分析 • 5. 挖掘机基本结构 • 6．W2239-7挖掘机基本参数 • 7 ．沃得挖掘机产品介绍
沃得重工
1.3 国内、国外挖掘机现状（4）
• 进入90年代以来，国外挖掘机生产厂都到
中国合资、独资建立挖掘机生产厂，到目 前有以下几家： • 卡特彼勒-徐州有限公司（20~30吨） • 小松山推工程机械有限公司（20~22吨） • 成都神钢建设机械有限公司（20~30吨）。
沃得重工
1.3 国内、国外挖掘机现状（4）
配重 发动机散热片 内部冷却器 行走马达
沃得重工
基本构造
• 1. 回转平台：由回转平台、液压传动装置、伺服操纵装置、
• •
动力装置、司机室、空调系统、电器系统等组成。 2. 工作装置：由动臂、斗杆、铲斗、联杆、摇杆、油缸等 组成。 3. 行走装置：由车架、支重轮、托链轮、导向轮、张紧装 置、履带、行走机构、回转接头等组成。
铲运机
平地机 挖掘机 压路机 总数
1486
327 3406 3728 29876
5 %
1 % 11.4 % 12.4 %
1256
570 4238 4434 31063
4 %
1.8 % 13.6 % 14.3 %
-1.5 %
74.3 % 24.4 % 18.9 %
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、小挖：整机重量≤13T；国内小型挖掘机中被广泛运用的为自重3T～ 8T这个范围级别。主要适应场合：公路养护、园林绿化、小区建设、 市政工程及农田建设等。
2、中挖：整机重量在15-30T的挖掘机称之为中型挖掘机；主要用于各 种建筑工地、土方工程、中小型矿山开采等工程项目。
3、大挖：整机重量在40-200T的挖掘机称之为大型挖掘机；主要用于各 种大规模露天矿山的开采及大型基础建设，同时还被用于填海造地工 程及港湾河道疏通等大型工程等。
可整理ppt 2021/2/20
铲斗挖掘力
3、接地比压： 接地压力指机器重量对地面产生的压力。接地比压的大小决定了挖 掘机适合工作的地面条件。用下面的公式表示： 接地压力=工作重量/全部与地面接触的面积 4、行走速度： 对于履带式挖掘机而言，行走时间大概占整个工作时间的十分之一 一般而言，两速可以满足挖掘机的行走性能。
2 可整理ppt
二、挖掘机的分类
1、按行走方式分：轮胎式挖掘机和履带式挖掘机。 2、按吨位分：分为小型液压挖掘机和大型挖掘机。 3、按驱动方式分：内燃机驱动挖掘机和电力驱动挖掘机两种。其中
电动挖掘机主要应用在高原缺氧与地下矿井和其它一些易燃易爆 的场所。 4、按传动方式分：液压挖掘机和机械挖掘机。机械挖掘机主要用在 一些大型矿山上。
16
可整理ppt 2021/2/20
5、牵引力： 牵引力是指挖掘机行走时所产生的力，主要取决于挖掘机的行走马达。 行走速度与牵引力表明了挖掘机行走的机动灵活性及其行走能力。 6、爬坡能力： 爬坡能力是指爬坡、下坡， 或在一个坚实、平整的坡上 停止的能力。 两种表示方法：角度 、百分比。
17
可整理ppt 2021/2/20
• 指在没有消耗功率附件，如消音器、风扇、 交流发电机及空气滤清器的情况下，在发动机飞 轮上测得的输出功率。
❖净功率 SAE J1349；ISO 9249（net horsepower）
12 可整理ppt
§3-3 斗容
❖斗容是挖掘机三个主参数（操作重量， 发动机功率，斗容）之一。
❖斗容一般分为堆装和平装两种，挖掘机 常用标定斗容为堆装。
§1-4 挖掘机按机重分类
微型挖掘机：
整机重量≤ 6t
小型挖掘机： 6t ＜整机重量≤ 13t
中型挖掘机： 13t ＜整机重量≤ 40t
大型挖掘机： 40t ＜整机重量≤ 100t
特大型挖掘机：100t ＜整机重量
5 可整理ppt
§1-4 挖掘机分类
挖 掘 机
6 可整理ppt
连续作业式 （多斗）
1 可整理ppt

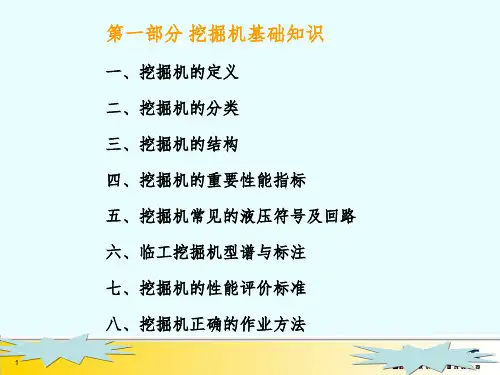

第一部分 挖掘机基础知识
一、挖掘机的定义 二、挖掘机的分类 三、挖掘机的结构 四、挖掘机的重要性能指标 五、挖掘机常见的液压符号及回路 六、临工挖掘机型谱与标注 七、挖掘机的性能评价标准 八、挖掘机正确的作业方法
一、挖掘机的定义
1、挖掘机，又称挖掘机械（excavating machinery)，是用铲斗挖掘高于 或低于承机面的物料，并装入运输车辆或卸至堆料场的土方机械。
斗轮式 轮斗式
机械式
周期作业式 （单斗）
液压式
电铲
履带式 轮胎式 汽车式 步履式
正铲
反铲
抓斗
起重 ……
三、挖掘机的结构
常见的挖掘机结构包括，动力装置，工作装置，回转机构，操 纵机构，传动机构，行走机构和辅助设施等 。
工作装置
7
可整理ppt 2021/2/20
上部回转体 下部行走体
§2-1 履带式挖掘机的基本结构
3 可整理ppt
挖掘机的分类
5、按用途分：可分为通用挖掘机、矿用挖掘机、船用挖掘机 特种挖掘机等不同的类别。
6、按品牌系列分： ◇ 欧美系：卡特、VOLVO、凯斯、JCB； ◇ 日系：小松、日立、神钢、久保田、石川岛； ◇ 韩系：斗山、现代； ◇ 国产品牌：三一、柳工、玉柴……
4
可整理ppt 2021/2/20
发动机系统
Hale Waihona Puke 液压系统驾驶室覆盖件
8 可整理ppt
电气系统
回转平台
§2-1 履带式挖掘机的基本结构
履带
回转支承
拖链轮
驱动轮
引导轮
9 可整理ppt
张紧装置
行走架
支重轮
10
可整理ppt 2021/2/20
11
可整理ppt 2021/2/20
§3-2 发动机功率?
❖发动机功率是挖掘机三个主参数（操作重 量，发动机功率，斗容）之一。 ❖总功率 SAE J1995（gross horsepower）
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
20
可整理ppt 2021/2/20
7、回转速度：
回转速度是指挖掘机空载时，稳定回转所能达到的平均最大速度。
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说，这种挖掘机在
0°到180°的范围内工作时，
加速阶段
回转马达有加速或减速，当转到270°
恒定阶段
减速阶段
到360°范围内时，回转速度达到稳定。
18
可整理ppt 2021/2/20
❖铲斗堆装容量有两种计算标准。
❖ SAE、PCSA、ISO、GB标准：1：1堆装； ❖ CECE标准：1：2堆装。
13 可整理ppt
1：1
1：2
四、重要性能指标
1、操作重量： 空斗状态下，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数（发动机功率， 铲斗容量，操作重量）之一，它决定了挖掘机的级别及 挖掘力的上限。
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
19
可整理ppt 2021/2/20
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
14
可整理ppt 2021/2/20
2、挖掘力 • 对于挖掘力来说，挖掘力主要分为小臂挖掘力和铲斗挖掘力。 • 两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不
同，小臂挖掘力来自小臂油缸；而铲斗挖掘力来自铲斗油缸。在功 率（P=F×L）一定的情况下，与斗杆及大臂的长度成反比。
小臂挖掘力
15
