材料成型及控制工程专业2012届毕业设计答辩

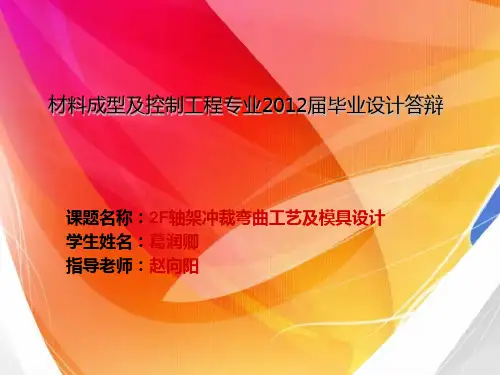

课题名称：2F轴架冲裁弯曲工艺及模具设计 学生姓名：葛润卿 指导老师：赵向阳
冲压与工艺性
• 冲压：1、概念——常温下利用冲模在压力机上对材料施加压力，使其产
生分离或变形，从而获得一定尺寸、形状和性能的零件加工方法。它是压力 加工方法的一种，广泛地应用于金属制品各行业中，尤其是在汽车、仪表、 军工、家用电器等工业中占有极其重要的地位。
二、工艺方案确定
先拟确定工艺方案有三套：
方案一：下料——冲孔——落料弯曲1（先弯外角）——弯曲2（再弯内 角兼135°角）——分离——整形
方案二：下料——冲孔落料复合——弯曲1（先弯外角）——弯曲2（再 弯内角兼135°角）——分离——整形
方案三：下料—孔落料复合——弯曲1（先弯内角兼135°角）——弯曲 2（再弯外角）——分离——整形
送料步距A0=4.7+1.0=5.7mm。 坯料宽度为L//=L/+2a=37.14+2×2.75=42.64mm,取42.60mm。 因为工件的材料是锡青铜（QSn6.5—0.5Y），实际生产中通常 用规格为“300×长度”的卷筒坯料，且坯料的轧制方向沿着长度方向， 即卷曲方向。故很清楚的排样的条料规格（长×宽）便是 “300×42.60”。
2、分类——分离工序与变形工序两大类。
工艺性：冲裁件的材料、形状、尺寸精度等方面是否适应冲裁加工的工
艺要求 影响冲裁件工艺性的因素很多，从技术和经济方面考虑，主要有以
下两个方面：冲裁件的公差等级和断面粗糙程度；冲裁件结构形状和尺寸。
工件图
一、工艺性分析
通过视图，初步确认加工零件使用落料、冲孔、弯曲等工艺。
FX=0.06×26260=1575.6N； FT=3×0.08×26260=6302.4N. 总冲压力FZ=F+FX+FT=26260+1575.6+6302.4=34138N。故公称压力 P0≥1.3FZ=1.3×34138=44379.4N。选公称压力P0=63KN的开式可倾 压力机，型号记为J23—6.3。
