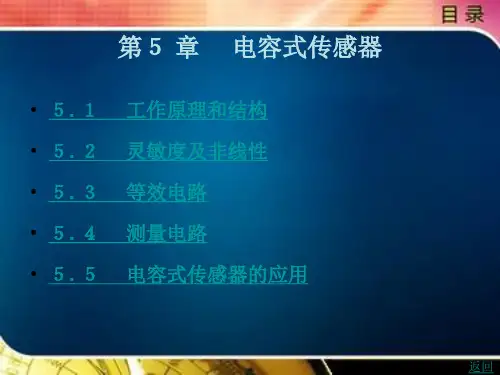

第5章 电容式传感器

第5章电容式传感器一、单项选择题1、如将变面积型电容式传感器接成差动形式，则其灵敏度将（）。

A. 保持不变B.增大一倍C. 减小一倍D.增大两倍2、差动电容传感器采用脉冲调宽电路作测量电路时，其输出电压正比于（）。

A．C1-C2 B. C1-C2/C1+C2C. C1+C2/C1-C2D. ΔC1/C1+ΔC2/C23、当变隙式电容传感器的两极板极间的初始距离d0增加时，将引起传感器的（）A．灵敏度K0增加 B．灵敏度K0不变C．非线性误差增加 D．非线性误差减小4、当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（）。

A．灵敏度会增加 B．灵敏度会减小C．非线性误差增加 D．非线性误差不变5、用电容式传感器测量固体或液体物位时，应该选用（）。

A．变间隙式 B．变面积式C．变介电常数式 D．空气介质变间隙式6、电容式传感器通常用来测量（）。

A．交流电流 B．电场强度 C．重量 D．位移7、电容式传感器可以测量（）。

A．压力 B．加速度 C．电场强度 D．交流电压8、电容式传感器等效电路不包括（）。

A. 串联电阻B. 谐振回路C. 并联损耗电阻D. 不等位电阻9、关于差动脉冲宽度调制电路的说法正确的是（）。

A. 适用于变极板距离和变介质型差动电容传感器B. 适用于变极板距离差动电容传感器且为线性特性C. 适用于变极板距离差动电容传感器且为非线性特性D. 适用于变面积型差动电容传感器且为线性特性10、下列不属于电容式传感器测量电路的是（）A．调频测量电路 B．运算放大器电路C．脉冲宽度调制电路 D．相敏检波电路11、在二极管双T型交流电桥中输出的电压U的大小与（）相关A．仅电源电压的幅值和频率B．电源电压幅值、频率及T型网络电容C1和C2大小C．仅T型网络电容C1和C2大小D．电源电压幅值和频率及T型网络电容C1大小12、电容式传感器做成差动结构后，灵敏度提高了（）倍A．1 B．2 C．3 D．0二、多项选择题1、极距变化型电容式传感器，其灵敏度与极距（）。

第五章电容传感器思考题与习题答案1．单项选择题1）在两片间隙为1mm的两块平行极板的间隙中插入___C___，可测得最大的电容量。

A. 塑料薄膜B. 干的纸C. 湿的纸 D .玻璃薄片2）电子卡尺的分辨力可达0.01mm，行程可达200mm，它的内部所采用的电容传感器型式是___B___。

A. 变极距式B. 变面积式C. 变介电常数式3）在电容传感器中，若采用调频法测量转换电路，则电路中___B___。

A. 电容和电感均为变量B. 电容是变量，电感保持不变C. 电容保持常数，电感为变量D. 电容和电感均保持不变4）利用湿敏电容可以测量__B____。

A. 空气的绝对湿度B. 空气的相对湿度C. 空气的温度D. 纸张的含水量5）电容式接近开关对__D___的灵敏度最高。

A. 玻璃B. 塑料C. 纸D. 鸡饲料6）下图中，当储液罐中装满液体后，电容差压变送器中的膜片___A______。

A.向左弯曲B. 向右弯曲C.保持不动差压式液位计示意图1－储液罐2－液面3－上部空间4－高压侧管道5－电容差压变送器6－低压侧管道7）自来水公司到用户家中抄自来水表数据，得到的是___B___。

A. 瞬时流量，单位为t/hB. 累积流量，单位为t或m3C. 瞬时流量，单位为k/gD. 累积流量，单位为kg8）在下图中，管道中的流体自左向右流动时，_____A____。

A. p1〉p2B. p1〈p2C.p1=p29）管道中流体的流速越快，压力就越_____B____。

A. 大B.小C.不变节流式流量计示意图a）流体流经节流孔板时，流速和压力的变化情况b）测量液体时导压管的标准安装方法c）测量气体时导压管的标准安装方法1－上游管道2－流体3－节流孔板4－前取压孔位置5－后取压孔位置9）欲测量加工罐中面粉的物位，应选用______C______；欲测量10m深的水库水位应选用______A______；欲测量2m深的水池中的水位，既需要用肉眼观察，又需要输出电信号，应选用______B______。

随意编辑第5章 电容式传感器（P99）5－3 图5—7为电容式液位计测量原理图。

请为该测量装置设计匹配的测量电路，要求输出电压0U图5-7 电容式液位变换器结构原理图解：电容式液位计的电容值为：dDnh C C 1)(210εεπ-+=，其中d D n HC 120πε=。

可见C 与液面高度h 呈线性关系。

可以看出，该结构不宜做成差动形式，所以不宜采用二极管双T 形交流电桥，也不宜采用脉冲宽度调制电路。

另外要求输出电压0U 与液位h 之间呈线性关系，所以不宜采用调频电路和运算放大器式电路。

可以采用环形二极管充放电法，具体电路如图所示。

可将直流电流表改为直流电压表与负载电阻R 的并联，R 上的电压为0U ，则有：)(0d x C C E Rf RI U -∆==其中，C x 为电容式液位计的电容值，f为方波的频率，ΔE =E 2-E 1为方波的幅值，C d为平衡电容传感器初始电容的dD n h C C 1)(210εεπ-+=环形二极管电容测量电路原理图E调零电容。

当h=0时调节dD n HC C d 120πε==，则输出电压0U 与液位h 之间呈线性关系。

5－5 题5—5图为电容式传感器的双T 电桥测量电路，已知Ω===k R R R 4021，Ω=k R L 20，V e 10=，MHz f 1=，pF C 100=，pF C 101=，pF C 11=∆。

求L U 的表达式及对于上述已知参数的L U 值。

解：()()V C C Uf R R R R R R U L L L L 18.010110110202040)20240(40)()()2(1262012=⨯⨯⨯⨯⨯⨯+⨯+⨯=-⋅++=-5－8 题5—8图为二极管环形电桥检波测量电路，p U 为恒压信号源，1C 和2C 是差动式电容传感器，0C 是固定电容，其值10C C >>，20C C >>，设二极管41~D D V V 正向电阻为零，反向电阻为无穷大，信号输出经低通滤波器取出直流信号AB e 。

第5章《传感器及其应用》第1节 揭开传感器的“面纱”【学习目标】1．了解传感器在生产和生活中的应用。

2．知道非电学量转换成电学量的技术意义。

3．知道传感器的最基本原理及其一般结构。

4．知道敏感元件的作用。

【要点透析】1. 什么是传感器？传感器是把非电学物理量（如位移、速度、压力、温度、湿度、流量、声强、光照度等）按一定规律转换成便于处理和传输电学量（如电压、电流等）的一种元件。

传感器输入的是非电学物理量，输出的是电学量。

将非电学物理量转换成电学量后，测量比较方便，而且能输入到计算机进行处理。

各种传感器是自动控制设备中不可缺少的元件，已经渗透到宇宙开发、环境保护、交通运输以至家庭生活等多种领域。

2．传感器的组成传感器一般由敏感元件、转换元件和测量电路三部分组成，有时还需要加辅助电源。

如图5.1-1所示。

敏感元件（预变换器）：将不能够直接变换为电量的非电量转换为可直接变换为电量的非电量元件。

敏感元件是传感器的核心部分，它是利用材料的某种敏感效应（如热敏、光敏、压敏、力敏、湿敏等）制成的。

转换元件：将感受到的非电量直接转换为电量的器件称为转换元件，如压电晶体、热电偶等。

转换电路：将转换元件输出的电量变成便于显示、记录、控制和处理的有用电信号的电路称为测量电路。

3．传感器的分类传感器的种类很多，目前尚没有统一的分类方法，一般常采用的分类方法有如下几种：（1）按工作原理分类物理传感器：利用物质的物理性质和物理效应感知并检测出待测对象信息的传感器，如电容传感器、电感传感器、光电传感器、压电传感器等；化学传感器：利用化学反应识别和检测信息的传感器，如气敏传感器、湿敏传感器等； 生物传感器：利用生物化学反应识别和检测信息的传感器，它是由固定生物体材料和适图5.1-1 敏感元件当转换器件组合成的系统。

如组织传感器、细胞传感器、酶传感器等。

（2）按用途分类这种分类方法给使用者提供了方便，容易根据需要测量的对象选择所需要的传感器。

一、选择题1．电磁学的成就极大地推动了人类社会的进步。

下列说法正确的是（）A．甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B．在乙图中，开关由闭合变为断开，则断开瞬间触头C马上离开触点C．在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小D．丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流2．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。

若振动膜a周期性振动，则（）A．a振动过程中，a、b板间的电场强度不变B．a振动过程中，a、b板所带电荷量不变C．a振动过程中，灵敏电流计中始终有方向不变的电流D．a向右的位移最大时，a、b板所构成的电容器的电容最大3．位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。

假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（）A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数4．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量5．图甲表示某压敏电阻的阻值R随所受压力变化的情况。

把这个压敏电阻与秤台、电池、电流表组合起来（图乙），用压敏电阻作为承重的载体，把电流表的刻度改为相应的质量刻度，就得到了一个简易电子秤。

第1章传感器概述1．什么是传感器？（传感器定义）2．传感器由哪几个部分组成？分别起到什么作用？3. 传感器特性在检测系统中起到什么作用？4．解释下列名词术语： 1)敏感元件;2)传感器; 3)信号调理器;4)变送器。

第1章传感器答案：3．答：传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

4．答：①敏感元件：指传感器中直接感受被测量的部分。

②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。

③信号调理器：对于输入和输出信号进行转换的装置。

④变送器：能输出标准信号的传感器第2章传感器特性1．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？2．某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。

当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。

3．一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=0.14，用它测量频率为400的正弦外力，幅植比，相角各为多少？ε=0.7时，，又为多少？4．某二阶传感器固有频率f0=10KHz，阻尼比ε=0.1若幅度误差小于3%，试求：决定此传感器的工作频率。

5. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。

6. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。

7．测得某检测装置的一组输入输出数据如下：a)试用最小二乘法拟合直线，求其线性度和灵敏度；b)用C语言编制程序在微机上实现。

8．某温度传感器为时间常数 T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。

一、选择题1．关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光2．有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力变化的电阻器）、显示体重的仪表G （实质上是电流表）。

不计踏板的质量，已知电流表的量程为2A，内阻为1Ω，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R=30-0.01F（F和R的单位分别为N和Ω）。

下列说法中正确的是（）A．该秤能测量的最大体重是2500NB．该秤零刻度线（即踏板空载时的刻度线）应标在电流表 G刻度盘的0.375A处C．电流表G的量程越大，则能测量的最大体重越小D．该秤可以通过电路规律转换成12003200FI关系进行刻度转换3．利用电容传感器可检测矿井渗水，及时发出安全警报，从而避免事故的发生。

如图所示是一种通过测量电容器电容的变化来检测矿井中液面高低的仪器原理图，A为位置固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体（矿井中含有杂质的水），A、B、C构成电容器。

若矿井渗水（导电液体深度增大），则电流（）A．从b向a，A、B、C构成的电容器放电B．从a向b，A、B、C构成的电容器放电C．从b向a，A、B、C构成的电容器充电D．从a向b，A、B、C构成的电容器充电4．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D ．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量5．如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场。
