SB-JZ试验变压器-详细说明

变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。

一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。

但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。

特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。

1.2一般安全说明●本产品电源线须要国家认可。

●本产品使用电源须接地可靠，否则会对测试产生影响。

●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。

●若被测件带电，须进行可靠放电后再使用本仪器测试。

●请勿私自开盖操作。

●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。

●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。

●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。

-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。

●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。

●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。

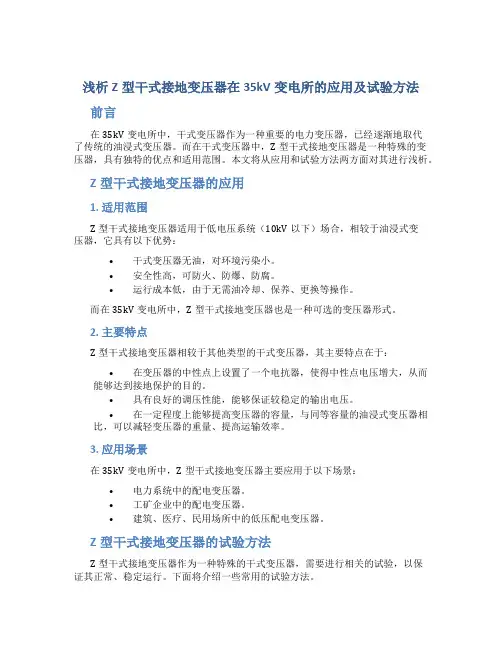

浅析Z型干式接地变压器在35kV变电所的应用及试验方法前言在35kV变电所中，干式变压器作为一种重要的电力变压器，已经逐渐地取代了传统的油浸式变压器。

而在干式变压器中，Z型干式接地变压器是一种特殊的变压器，具有独特的优点和适用范围。

本文将从应用和试验方法两方面对其进行浅析。

Z型干式接地变压器的应用1. 适用范围Z型干式接地变压器适用于低电压系统（10kV以下）场合，相较于油浸式变压器，它具有以下优势：•干式变压器无油，对环境污染小。

•安全性高，可防火、防爆、防腐。

•运行成本低，由于无需油冷却、保养、更换等操作。

而在35kV变电所中，Z型干式接地变压器也是一种可选的变压器形式。

2. 主要特点Z型干式接地变压器相较于其他类型的干式变压器，其主要特点在于：•在变压器的中性点上设置了一个电抗器，使得中性点电压增大，从而能够达到接地保护的目的。

•具有良好的调压性能，能够保证较稳定的输出电压。

•在一定程度上能够提高变压器的容量，与同等容量的油浸式变压器相比，可以减轻变压器的重量、提高运输效率。

3. 应用场景在35kV变电所中，Z型干式接地变压器主要应用于以下场景：•电力系统中的配电变压器。

•工矿企业中的配电变压器。

•建筑、医疗、民用场所中的低压配电变压器。

Z型干式接地变压器的试验方法Z型干式接地变压器作为一种特殊的干式变压器，需要进行相关的试验，以保证其正常、稳定运行。

下面将介绍一些常用的试验方法。

1. 绝缘电阻试验绝缘电阻试验是Z型干式接地变压器中常见的试验方法之一。

试验过程中需要使用高电压直流发生器，对变压器两个二次侧之间进行带电测试，测试时间一般设置在1-5min，测试结果可以通过计算变压器绝缘电阻值来得到。

2. 空载试验空载试验是对Z型干式接地变压器进行性能测试的常用方法之一。

在试验过程中，需要将变压器的一次侧接入电源，二次侧接入直流电表，测试变压器的空载电流、空载损耗等参数。

3. 负载试验负载试验是对Z型干式接地变压器进行实际使用情况下的性能测试的常见方法。

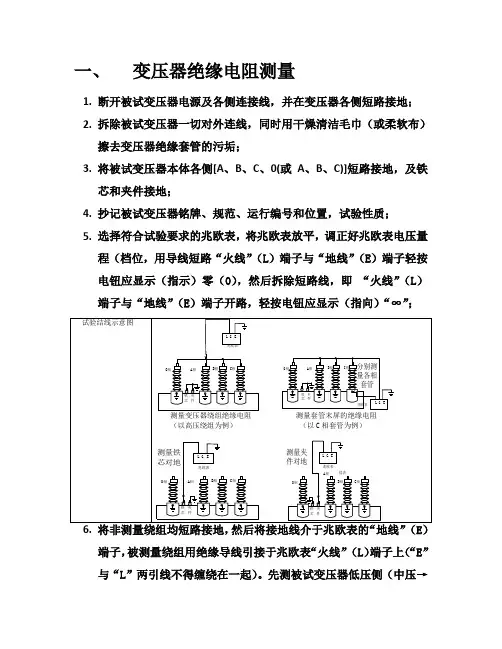

一、变压器绝缘电阻测量1.断开被试变压器电源及各侧连接线，并在变压器各侧短路接地；2.拆除被试变压器一切对外连线，同时用干燥清洁毛巾（或柔软布）擦去变压器绝缘套管的污垢；3.将被试变压器本体各侧[A、B、C、0(或A、B、C)]短路接地，及铁芯和夹件接地；4.抄记被试变压器铭牌、规范、运行编号和位置，试验性质；5.选择符合试验要求的兆欧表，将兆欧表放平，调正好兆欧表电压量程（档位，用导线短路“火线”（L）端子与“地线”（E）端子轻按电钮应显示（指示）零（0），然后拆除短路线，即“火线”（L）端子与“地线”（E）端子开路，轻按电钮应显示（指向）“∞”；端子，被测量绕组用绝缘导线引接于兆欧表“火线”（L）端子上（“E”与“L”两引线不得缠绕在一起）。

先测被试变压器低压侧（中压→高压→高压+中压→+高压+中压低压），若变压器表面泄漏电流较大时，为避免表面泄漏电流的影响，必须加以屏蔽（可用软裸线在绝缘表面缠绕几圈，其部位靠近被测量部分，单但不能相碰），并用绝缘导线接于兆欧表的屏蔽端“G”；7.做吸收比试验时，兆欧表显示（指示）“∞”“火线”（L）接变压器被测绕组开始记计时，在一分钟内，记录15秒和60秒的绝缘电阻读数；做极化指数实验时，应选择符合要求的电动兆欧表记录一分钟的绝缘电阻值至十分钟的电阻值为止；8.读数完毕后，应在不关电动兆欧表电源的情况下，用绝缘工具立即断开火线(或等待电动兆欧表带自动放电的蜂鸣器停止)，然后再关电源，以免电容电流反充损坏兆欧表；9.试验完毕应用放电棒对被测绕组进行充分放电，一般时间不少于2分钟；10.停止试验，应将被试绕组放电接地；11.记录被测变压器温度（油温）和气候情况（温度、湿度）；12.结果分析：主要依靠相互比较。

上一次和本次的绝缘电阻值之比不低于70%（换算到同等温度）。

二、变压器绕组直流电阻测量1. 断开被试变压器电源及各侧连接线，并在变压器各侧短路接地；2. 拆除被试变压器一切外部连线；3. 在变压器无电压下，手动操作不少于2个循环、电动操作不少于5个循环；4. 抄记被试变压器铭牌、规范、运行编号和位置，试验性质；5. 选择符合试验要求的直阻仪并在合适位置摆放变压器直流电阻测试仪，将仪器接地端可靠接地，参考试验接线示意图，将仪器测试接线端通过专用线和变压器绕被测绕组相连；6. 直阻仪的电压夹、电流夹应与变压器套管导电杆接触良好；7. 测量时，为避免被测电阻发热而产生较大的测量误差，试验时，通电时间不宜过长，直阻仪的输出电流不能大于被测变压器额定电流的1/5(即I e/5)；8. 启动测试仪开始测量，待测量值稳定，仪器指示无变化时，记录测量电阻值；9. 测量过程中，对有载调压变压器，改变分接位置后，再次启动测试仪开始测量，对无载调压变压器必须断开测试回路，彻底放电后，才能继续测量，严禁试验回路未放完电前解接线；10. 被测变压器中性点有引出线的应测量相电阻（R A0、R BO、R C0），中性点没有引出线的测量线电阻（R AB、R BC、R CA）；11. 停止测试，应将被测绕组放电并接地；12. 记录被测变压器温度（油温）和气候情况（温度、湿度）；13.测量结果判断各相电阻值，各自相比互差（R大- R小）/R平超过Q/CSG1 0007-2004《电力设备预防性试验规程》规定为不合格。

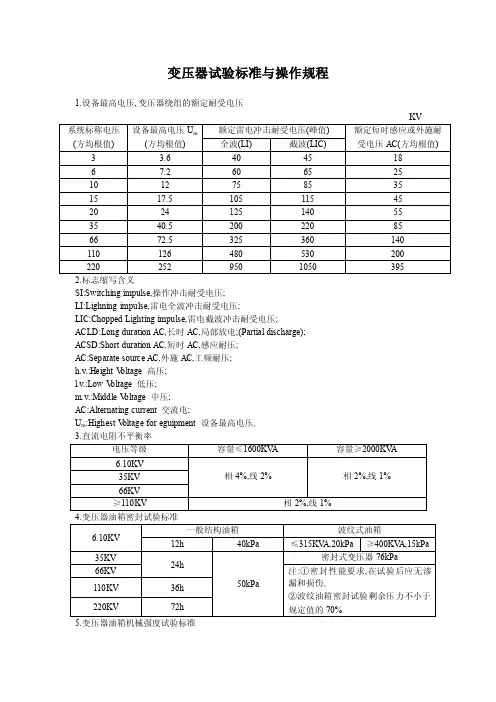

变压器试验标准与操作规程1.设备最高电压､变压器绕组的额定耐受电压SI:Switching impulse,操作冲击耐受电压;LI:Lighning impulse,雷电全波冲击耐受电压;LIC:Chopped Lighting impulse,雷电截波冲击耐受电压;ACLD:Long duration AC,长时AC,局部放电;(Partial discharge); ACSD:Short duration AC,短时AC,感应耐压;AC:Separate source AC,外施AC,工频耐压;h.v.:Height V oltage 高压;l.v.:Low V oltage 低压;m.v.:Middle V oltage 中压;AC:Alternating current 交流电;U m:Highest V oltage for eguipment 设备最高电压｡3.直流电阻不平衡率集中性缺陷和分布性缺陷｡其中集中性缺陷是指绝缘中局部性能不良,例如绕组局部受潮｡绕组局部表面绝缘纸损坏或老化等,它又分为贯穿性缺陷和非贯穿性缺陷;而分布性缺陷是指绝缘整体性能下降,例如变压器整体受潮,老化等｡②为了能反映出绝缘缺陷,必须需要用不同的试验手段,按试验过程是否对绝缘产生破坏性作用可分为非破坏性试验和破坏性试｡在较低电压(低于或接近额定电压)下进行的绝缘试验称为非踊坏性试验｡主要指绝缘电阻､泄漏电流和介损等试验项目｡由于这类试验称为破坏性试验,如各种耐压试验｡这类试验对变压器的考验是严格的｡由于试验电压高,更容易发现绝缘缺陷,但在试验过程中却有可能损伤变压器的绝缘｡③绝缘试验是有一定顺序的,应首先进行非破坏性试验在没有发现有明显缺陷的情况下,再进行破坏性试验,这样可以避免将缺陷扩大化｡例如在进行非破坏性试验后发现变压器已受潮,应当进行干燥处理,然后再考虑进行破坏性试验,这样可以避免变压器在进行破坏性试验过程中发生击穿｡④绝缘电阻和吸收比或极化指数,对检查变压器整体的绝缘状况具有较高的灵敏度,能有效地检查出变压器绝缘整体受潮或老化,部件表面受潮或脏污的及贯穿性的集中缺陷｡产生吸收比不合格的原因有:器身出炉后在空气中暴露时间过长,器身表面不清洁,油箱内壁脏,套管瓷件不干净,变压器油不合格,真空处理不当,油过热等｡解决办法是:缩短器身在空气中的暴露时间,保证器身､油箱内壁和套管表面的清洁,换油并冲洗,重新真空处理等｡⑤泄漏电流的测量与绝缘电阻相似,试验电压高,测量仪表灵敏度高,相比之下更灵敏,更有效｡特别是在发现套管裂纹等缺陷上更是如此｡⑥介损tgδ作为判断绝缘状态是否良好的重要手段之一｡能较好地反映出分布性绝缘缺陷部分体积较大的集中性绝缘缺陷,反映变压器的整体绝缘性能,一般对判断局部绝缘缺陷是不灵敏的｡影响介质损失的因素有绝缘受潮绝缘中含气体,浸渍物及油等不均匀或脏污等｡7.工频耐压试验是在高电压下鉴定绝缘强度的试验方法,反映变压器部分主绝缘存在的局部缺陷｡①注意事项a.由于工频耐压试验是破坏性试验,因此,必须在变压器的绝缘经过所有的非破坏性试验合格后才进行误项试验｡b.被试绕组所有的引出线均应短接后接试验电压,非试验绕组必须短接后,再可靠接地｡否则将会影响试验电压的准确性,甚至可能危及被试变压器的主绝缘｡c.新注油的变压器,必须静放一段时间并充分放气后进行试验｡静放时间:10KV为5-6h 35KV 为12-16h,110KV为24h,220KV为48h｡d.全绝缘变压器的试验电压为线端绝缘水平的试验电压,分级绝缘变压器的试验电压不中性绝缘水平的试验电压｡e.试验中,如发生放电或击穿时,应迅速降低试验电压,切除电源,以避免故障的扩大｡如需重新进行耐压试验时,应静放一段时间后再进行加压｡②几种放电故障的判断a.油间隙击穿放电｡在耐压试验升压阶段或特价段,被试变压器发出清脆的“铛铛”很像金属撞击油箱的声音,一般是由于油间隙距离不够,导致油间隙击穿｡重复试验时,由于油间隙的绝缘强度能自动恢复,其放电电压不会明显下降｡b.固体绝缘爬电或击穿｡在试验过程中,若出现“哧哧”的放电声,电流表指示增加,这是由于固体绝缘(多数是绝缘角环)表面爬电,或绕组端部对失轭之间的爬电｡若电流表的指示突增,被试验变压器发出清脆的“啪”的声响,说明固体已被击穿｡重复试验时,由于固体绝缘击穿后绝缘不能恢复,击穿电压明显下降,甚至一开始加压,电磁开关就动作｡c.油中气泡放电｡试验过程中出现放电声,但仪表摆动不大,重复试验时,放电声就消失了,这种现像是变压器内部气泡放电引起的,放电声消灭是由于气泡击穿放电,气泡逸出所致｡通过真空注油,静放及充分放电,可减少消除和减少油中气泡｡d.悬浮金属放电｡加压过程中,变压器内部有炒豆般的响声,电流表指示很稳定,这是悬浮金属放电现象｡引起这类放电的原因主要是应该接地的金属件未接地,如夹件接地不良,铁心悬浮及变压器内部金属异物等,在交变电场作用下,这些不接地的金属件产生悬浮电位,并对地放电｡8.空载试验｡测量空载电流和空载损耗,检查是否存在磁路故障(铁心片间短路,多点接地等)和电路故障(绕组匝间短路等)｡当发生上述故障时,空载损耗和空载电流都会增大｡①影响空载数据增大的原因a.铁心片间短路｡当硅钢片绝缘不良､硅钢片间存在局部短路､穿心螺栓绝缘损坏等铁心片间短路故障,造成铁心的损耗增加｡b.铁心多点接地｡铁心被金属异物短接接地,铁心夹紧结构与铁心之间的绝缘损坏等使铁心多点接地,在多点接地回路中产生较大的环流,造成铁心损耗增加｡c､铁心接缝不严密,铁心叠片时不严密或硅钢片松动,在铁心接缝处出现间隙,使磁阻增大,造成空载电流增加｡d､绕组匝间或层间短路｡e､绕组并联支路短路或并联短路匝数不相等｡②三相变压器空载电流变压器的空载电流各相稍有不同,这是因为各相磁路状态不同,两边磁路对称是相等｡而中间磁路较短｡当绕组为星形联结时,由于线电流等于相电流,所以线电流关系为Ia=I c<Ib.当绕组为三角形联结时,右行三角形联结的线电流关系为Ia=I b<Ic｡而左行三角形联结的线电流关系为I b= Ic<Ia｡9､负载损耗试验结果的判断｡负载损耗包括电阻损耗和附加损耗,在试验中由于电阻损耗增加使负载损耗不合格的情况甚少,大部分负载损耗不合格的原因是由于附加损耗增大而引起的,引起附加损耗增大的原因主要有以下两方面:①变压器金属结构中附加损耗增加变压器铁心夹紧结构件､油箱箱壁等由于漏磁通导致附加损耗过大和局部过热;油箱箱盖或套管法兰等附加损耗过大并发热等｡②绕组附加损耗增加,绕组导线的涡流损耗增大,并联导线间短路或不完全换位等｡10､变压器试分类①例行试验顺序(无进行非破坏性试验)a、直流电阻测定b、电压比测定(联结组)c、绝缘电阻､吸收比和极化指数d、介损tgδ试验e、变压器油的试验f、负载试验g、空载试验h、工频耐压试验i、感应耐压试验j、冲击试验､局放试验､绕组变形k、有载开关试验②型式试验a、温升试验b、冲击试验③特殊试验a、零序阻抗测量b、声级测量c、空载电流谐波测量11､有载分接开关①电阻式有载分接开关分一般的有载分接开关(组合型)和有载选择开关(复合型)｡有载分接开关的电路分为三个部分;调压电路､选择电路和过流､过渡电路｡调压电路与无励磁开关一样,是变压器线圈调压时所形成的电路｡选择电路是选择线圈分接设计的一套电路,所对应的机构为分接选择和转换选择器等｡过渡电路的原理就是有载分接开关的原理,是短路分接间串接阻抗的电路对应的机构为切换开关(包括快速机构)｡②组合型(CM)有载分接开关(电阻线)的过渡电路是独立的,与选择电路采用组合形式;在结构上有单独的切换开关与选择器组合,所以又称为组合型有载分接开关｡③复合型(CV)有载选择开关(电阻式)将过渡电路和选择电路合二为一｡设有单独的过渡电路,设有单独的切换开关｡又称为复合型有载分接开关,选择开关类的无励磁分接开关,只是在开关的动触头上增加了一个或二个带电阻的过渡触头,以限制分接桥接时的循环电流｡。

YDBJ系列气体式试验变压器产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司YDBJ系列气体式试验变压器。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项1. 按照您所进行的试验接好工作线路。

试验变压器的外壳以及操作系统的外壳必须可靠接地。

试验变压的高压绕组的X端（高压尾）以及测量绕组的F端必须可靠接地。

2. 做串级试验时，第二级、第三级试验变压器的低压绕组成X端，测量绕组的F端以及高压绕组的X端（高压端）均接本级试验变压器具外壳。

第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3. 接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

4. 从零开始匀速旋转调压器手轮升压。

升压方式有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。

电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，再以每秒2％额定试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的情况。

升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

5. 试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

6. 本产品不得超过额定参数使用。

7. 使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。

可参照GB311.1 –97《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。

8. 试验变压器应与操作箱（台）配套使用，操作箱（台）的使用方法，请详细参阅操作箱（台）使用说明书。

本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

SSB（JZ）5kVA50kV轻型交直流⾼压试验变压器说明书>>产品介绍-电⼒检修试验仪器仪表设备-试验变压器电话：021-******** 移动：156******** 传真：021-********转8002产品名称：SSB（JZ）5kVA/50kV轻型交直流⾼压试验变压器说明书产品应⽤：5kVA/50kV SSB（JZ）系列轻型交直流⾼压试验变压器说明书产品介绍：SB（JZ）系列轻型交直流⾼压试验变压器说明书⼀、产品概述SSB(JZ)系列轻型交直流⾼压试验变压器是⼀种新型⾼压测试设备，本系列产品采⽤单框芯式铁芯结构，初级绕组和⾼压绕组同轴绕制在铁芯上，从⽽减少漏磁通，增⼤绕组间的耦合。

产品的整体结构紧凑，通⽤性强，使⽤携带⽅便，适⽤于电⼒系统及电⼒⽤户在现场检测各种⾼压电器设备的绝缘性能，是电⼒设备检测及预防性试验所必备的试验仪器。

SSB(JZ)系列轻型交直流⾼压试验变压器除了可于交流⼯频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及⾼压直流微安表，便可组装成直流⾼压试验装置，可以测量⾼压直流泄漏电流。

⼆、型号含义三、原理图四、技术要求1、试验变压器使⽤环境要求：1.1 输⼊电压：交流220V或380V，50Hz；1.2 环境温度：-40℃～40℃；1.3 相对湿度：≤85%（环境温度为25℃时）；1.4 不含有化学性⽓体及蒸汽的环境中；1.5 ⽆爆炸性危险的⽓体中；1.6 不受⾬⽔浸⼊的场合下。

2、技术参数型号规格容量(kVA)低压输⼊交流⾼压输出直流⾼压输出(kV)测量变⽐电压(V)电流(A)电压(kV)电流(mA)SSB(JZ)-5/505200255010070500 SSB(JZ)-10/5010200505020070500 SSB(JZ)-20/5020400285040070500 SSB(JZ)-30/5030400435060070500 SSB(JZ)-50/50504007250100070500 SSB(JZ)-10/10010200501001001401000 SSB(JZ)-20/10020400281002001401000 SSB(JZ)-30/10030400431003001401000 SSB(JZ)-50/10050400721005001401000 SSB(JZ)-100/10010040014410010001401000 SSB(JZ)-20/15020400281501332101000 SSB(JZ)-30/15030400431502002101000 SSB(JZ)-50/15050400721503332101000注： 1、我⼚SSB(JZ)系列试验变压器单台可做到交流300kV,容量300kVA；2、如果⽤户需要，我⼚⽣产的YDQ系列试验变压器，抽出200V的串级抽头，可将⼆台或三台串级成交流100kV、150kV、200kV、300kV的⾼电压。

HSXNY系列手自一体工频耐压试验装置使用手册Anytest 专业测试的首选！1Anytest 专业测试的首选！衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。

在进行接线等相关操作时，请确保处于断电状态。

X5系列手自一体工频耐压试验装置一、概述： 工频耐压试验装置，是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。

二、产品特点：1、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观；2、全中文界面，操作简单明了，可适应多种应用场合；3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；4、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(带密码保护功能)；5、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器；6、状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控。

7、试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能记录试品过电流、闪洛或击穿时的电压；8、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。

9、暂停功能，在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。

10、自动计时功能。

自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。

变压器试验程序1 .绕组绝缘电阻吸收比和极化指数测量 1.1 概述本项目主要是检查变压器的绝缘是否有受潮、脏污以及贯穿性的集中缺 陷。

在测量变压器的绝缘电阻时应将变压器从电网上断开，宜待其上、下层油 温基本一致后，再进行测量。

1.2 拆开各侧绕组连线。

按规程规定使用兆欧表，测量线圈和接地部位见表1。

表1测量线圈和接地部位序号 双线圈变压器 三线圈变压器 测量线圈 接地部位 测量线圈 接地部位1 低压 高压线圈和外 壳低压 高压、中压线圈和外壳 2 高压低压线圈和外 壳中压 高压、低压线圈和外壳 3高压 中压、低压线圈和外壳 4 高压和低压外壳高压和中压 低压线圈和外壳5高压、中压和低压外壳1.3 测量方法按表1的要求接好试验线。

启动兆欧表后，分别读取15s 、1min 的数据， 以便计算吸收比。

当需要测量极化指数时，应读取1min 和10min 的数据。

极化指数=JR1min1.4 注意事项a ）测量引线应绝缘良好；b ）测量前、后应充分放电。

2绕组直流电阻、变比测量 2.1 测量目的a ）检查绕组焊接质量；b ）检查绕组导体或引出线是否存在断股或开路 问题；c ）检查层、匝间有无短路的现象；d ）检查分接开关接触是否良好。

2.2 测量方法a ）按图1接好试验线路，其它绕组不宜短路b ）合上测量仪器电源，选择合适的量程；c ）按下仪器的启动按钮，开始测量；R 吸收比=、 R15s图1绕组直流电阻接线d）待仪器显示的数据稳定后，读取测量数据；e）读完数据后，按下复位或放电按钮；f）仪器放电结束后，方可进行改接线或拆线。

2.4注意事项a）测量前应记录变压器绕组温度和绝缘油温度；b）测量端子应接触良好，必要时应打磨测点表面；c）调节无载分接开关时，应来回转动几次触头，使触头接触良好；d）测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；e）当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧，如图1所示；f）试验设备应可靠接地，被试品试验完毕后充分放电。

TQSB-JZ试验变压器详细说明简单介绍精品工频交直流试验变压器适用于电力和科研单位对电机、电缆、变压器、开关、电器等电力设备进行工频耐压试验或直流泄漏试验。

精品工频交直流试验变压器的详细介绍TQSB系列精品工频交直流试验变压器一、产品概述TQSB系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006-89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。

实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。

二、产品结构TQSB系列轻型高压试验变压器铁芯为单框式。

线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。

高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

其内外部结构见图1。

图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

图1：TQSB试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

SBZC变比组别测试仪使用说明一、概述国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

为此，我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置SBZC 变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点，可直接测量单相、三相变压器和互感器有组别变比值、误差等。

同时可自动打印，是电力部门理想的选择设备。

二、定义K=V1/V2K：变比； V1：高压侧电压； V2：低压侧电压。

三、技术指标1、变比设计测试范围：1 ～ 10002、准确度：0.05%（变比K=1000—2000时，精度为0.1%）（变比K=2000—5000时，精度为0.2%）3、误差分辨率：0.01%4、工频耐压：2.5KV/2分钟（高压侧—低压侧—地）5、外形尺寸：420×280×100（mm）6、重量：约8Kg四、技术性能1、可测量0—11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。

2、具有分接测试功能，应用方便。

3、高低压隔离，可测量自耦变压器。

4、具有对未知组别、变比进行分析功能。

5、自动保护系统完整，避免仪器损坏。

6、能自动记录数据，断电数据不丢失。

五、使用条件1、电源：220V 50Hz2、温度：-10℃～40℃ 湿度：＜80%六、操作步骤1、接线：将仪器端子（A、B、C、a、b、c）与变压器端子（A、B、C、a、b、c）对应接好，注意高低压千万不要接反，否则可能损坏仪器。

2、打开电源开关，显示屏首先显示“欢迎使用宝测产品”，接着显示自检1；自检2；自检3；通过，表示仪器正在自检，最后分别显示上次试验的变比，分接百分比、组别、信息显示栏（误差显示栏）显示“自检通过”，表明仪器正常，可进行下一步操作。

目录GTB（JZ）系列特种高压干式试验变压器一、概述 (1)二、技术指标 (1)三、产品分类 (1)四、产品参数 (2)五、外型结构 (3)六、使用方法及注意事项 (3)七、附件 (4)ZX系列操作箱一、内部接线 (5)二、操作箱面板 (6)三、操作过程 (6)GTB（JZ）系列特种高压干式试验变压器一、概述本系列干式试验变压器，是引进国外最新先进技术，利用先进的生产设备，采用了线圈环氧真空浇注成型，及CD型铁芯的新工艺、新材料。

与其同容量，同电压的油浸式试验变压器相比，具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。

并用效地削弱了漏磁提高了绝缘强度和抗湿能力。

特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能，直流耐压及泄漏电流试验。

是替代目前笨重的油浸式变压器的首选新产品。

二、技术指标1、阻抗电压：12%2、输出电压波形：工频、正弦波3、表而温升：<55º4、空载损耗：0.2%~0.35%5、允许连续运行时间：1小时6、间续运行时间：连续三、产品分类四、产品参数注：以上提供的目录，为本公生产的干式试验变压器，特殊规格，也可根据用户提供的参数和要求设计生产，以满足用户的需要。

规格型号容量（KVA ）输入电压（V ）输出电压（KV ）输出电流(mA)输出直流高压（KV ）重量（kg ）GTB(JZ)-1.5/50 1.520020307020GTB(JZ)-3/5036030GTB(JZ)-5/50510035GTB(JZ)-10/501020040GTB(JZ)-15/501530050GTB(JZ)-20/502040055GTB(JZ)-25/502550060GTB(JZ)-30/503060065GTB(JZ)-5/10054001005014060GTB(JZ)-10/1001010065GTB(JZ)-15/1001515070GTB(JZ)-20/1002020075GTB(JZ)-25/1002525080GTB(JZ)-15/1201512012585GTB(JZ)-20/1202016090GTB(JZ)-25/1202520095GTB(JZ)-30/12030250100串级变6/1003KVA/50KV 串6KVA/50KV 串级变6/1503KVA/75KV 串6KVA/75KV五、外型结构六、使用方法及注意事项1、使用前，必须详细阅读变压器的使用说明书和与之配套的控制箱（台）的使用说明书。

变压器试验实用手册1变压器出厂（电气）试验性质和程序以下试验由电气试验中心完成。

1.1例行试验1）变压比及连接组标号测定。

2）变压器绕组直流电阻测量。

3）绝缘电阻、吸收比、极化指数。

4）介质损耗功率因数测量。

5）直流电压下的泄漏的电流测量6）外施交流耐压。

7）空载损耗和空载电流测量。

8）短时感应耐压。

9）操作波试验（220kV电压等级以上产品）。

10）线端雷电冲击全波试验（110kV电压等级以上产品）。

11）长时空载运行。

12）长时感应耐压（局部放电测量）。

（330kV电压以上产品雷电冲击、操作冲击前、后皆进行此项目）。

13）负载损耗和短路阻抗测量。

14）有载开分接关操作试验（可在试验中穿插进行）。

15）绕组变形试验（频率响应法）。

1.2型式试验1）变压器温升试验（包括1.1额定电流发热试验）（型式试验）。

2）线端雷电冲击截波试验（110kV电压等级以上产品）。

3）中性点雷电冲击全波试验（110kV电压等级以上产品）。

1.3特殊试验1）空载电流谐波测量。

2）声级测量。

3）三相变压器零序阻抗测量。

4）风扇几油泵所吸收功率测量（有特殊要求时进行）。

5）中性点不引出雷电冲击全波试验（有特殊要求时进行）。

1.4变压器油试验变压器出厂试验前，变压器本体内变压器油所有项目必须试验合格。

变压器外施耐压前后、空载前后、感应耐压前后、冲击试验前后、局放试验前后、温升试验前、试验中、试验后皆要进行变压器油色谱化验。

油中不应有乙炔产生。

色谱分析显示变压器中不应有过热现象。

2．变压器试验条件：变压器出厂试验应在变压器按工艺要求安装完成后，静放48小时后进行绝缘试验，试验时变压器应符合.GB1094.1-1996、JB/T501-91标准的有关规定。

变压器油温度应在10~40℃范围内。

相对湿度不大于85%。

变压器试验前套管及升高座要放气直到流油。

变压器外壳及铁心接地要良好。

有载调压变压器应能够电动操作。

（电动操作应在300次以上，最大、最小分接都应操作到）。

电力变压器试验项目及标准说明;SF6气体试验 1 绝缘油试验或;2 测量绕组连同套管的直流电阻;3 检查所有分接头的电压比;4 检查变压器的三相接线组别和单相变压器引出线的极性;绝缘电阻(有外引接地线的)5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心;非纯瓷套管的试验 6;有载调压切换装置的检查和试验 7;测量绕组连同套管的绝缘电阻、吸收比或极化指数 8;δ测量绕组连同套管的介质损耗角正切值 tan 9;测量绕组连同套管的直流泄漏电流 10;变压器绕组变形试验 11;绕组连同套管的交流耐压试验 12;绕组连同套管的长时感应电压试验带局部放电试验 13;14 额定电压下的冲击合闸试验;15 检查相位测量噪音。

16注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行：1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、;款的规定进行15;15款的规定进行12、14、83、、4、5、7、、2 干式变压器的试验，可按本条的第2;15、款的规定进行8、12、147423 变流、整流变压器的试验，可按本条的第1、、3、、5、、;151412876543214 电炉变压器的试验，可按本条的第、、、、、、、、、、款的规定进行章的试验项目进行试验。

16穿芯式电流互感器、电容型套管应分别按本标准第9章互感器、第 5分体运输、现场组装的变压器应由订货方见证所有出厂试验项目，现场试验按本标准执行。

6气体的试验，应符合下列规定：SF6油浸式变压器中绝缘油及SF6气体绝缘变压器中 7.0.2 1 绝缘油的试验类别应符合本标准中表20.0.2 的规定;试验项目及标准应符合本标准中表20.0.1 的规定。

2 油中溶解气体的色谱分析，应符合下述规定：电压等级在66kV 及以上的变压器，应在注油静置后、耐压和局部放电试验24h后、冲击合闸及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。

BZCS-3803变压器综合测试台使用说明书使用条件及注意事项●各组成部分联结正确无误，注意不要互相缠绕在一起。

●各部分的接地线要接牢！●调压器及被试变压器尽可能离PC显示屏远些，以防磁场对显示屏的磁化。

●试验逐项进行，绝不可同时做！！●每项试验完后，注意保存数据。

●试验结束可在所有项目完成后一次打印。

●试验中需严格执行现场安全规程。

为了使您更充分的了解仪器的性能为了使您更顺利的完成测试任务请您详细阅读本说明书一、概述我公司研制的BZCS—3803型变压器综合测试台可以测量变压器的直流电阻；变压器的变比和组别；变压器的空载损耗和负载损耗，测试台可以在室内使用，考虑到现场临时应用、台内三种仪器也可以单独外携使用。

随机配有应用软件，仪器可以单独操作，也可以在PC机上进行。

人机对话界面清晰明潦。

随机的帮助文件为使用者提供了指导。

二、测试台结构测试结构见图一图一微机桌左测仪器间隔从上向下依次是：直流电阻测试仪，空载负载损耗测试仪，变比测试仪。

桌面上有打印机，显示器桌面中部抽屉上是键盘桌面右下方是PC主机桌子右侧是直线式调压器以上各部分的联结线见图二（P2）三、主要技术参数3.1直流电阻：测试电流：3A、100mA两档测量范围：3A：1mΩ～2Ω100mA：2Ω～200Ω分辨率：1μΩ准确度：0.2%显示方式：宽温宽屏背光液晶显示3.2空载负载：测试电压：0—500V（可配PT）测试电流：0—5A（可根据用户需要选0—5A；0—10A；0—20A；也可配CT）。

测试精度：0.5%显示方式：宽温宽屏背光液晶显示器3.3变比：测试电压：100V/200V测量范围：1—2000组别1—12测试精度：1—5000.2%、501—20000.5%显示方式：宽屏宽温背光液晶显示器。

3.4调压器：输入电压：380V/220V输出电压：0～450/0～260输出电流：最大40A调压方式：电动其它：有零位启动升压闭锁接点有高位停止闭锁接点四、操作过程欢迎您使用变压器特性测试台软件系统！该软件采用模块化结构，分为测试报告，统计报表，数据维护，系统文件和帮助五部分。

YDQ（JZ）系列轻型交直流高压试验变压器一、概述：轻型交直流高压试验变压器YDQ（JZ）系列试验变压器按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。

本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

是高压试验中必不可少的重要设备。

产品型号含义Y D J C Z ——∕试“验”变压器KV）“单”相额定高压电压（KV）“交”流额定容量（KV A）“串”级抽头“中”压抽头二、产品结构：YDQ（JZ）系列轻型高压试验变压器采用单框芯式铁芯结构。

初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

其外部结构图见图1，内部结构图见图2。

图1：单台YDQ（JZ）试验图2：单台试验变压器内部结构图变压器外部结构示意图1-短路杆D 2-均压球3-高压套管4-变压器提手5-油阀 6.7-次压输入a、x 8.9-测量端子E、F10-变压器外壳接地端11-高压尾X 12-高压输出A13-高压硅堆14-变压器油15-铁芯16-次低压绕组17-测量绕组18-二次高压绕组在YDQ（JZ））试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

YDQ（JZ）系列中无高压硅堆。

三、工作原理：YDQ（JZ）系列轻型高压试验变压器为单相变压器，联结组I. I. 用工频220V（10KV A以上为380V）电源接入∕XC∕TC（为本公司生产的试验变压器专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDQ,YDQ(JZ)试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

CJSB系列油浸式试验变压器使用说明书一．概述CJSB系列试验变压器是我公司在原YD型试验变压器的基础上改进的最新换代产品。

与传统的试验变压器相比较，本系列产品具有如下特点：1．缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。

2．解决了YD系列变压器的渗漏油问题，由于YD系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。

所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。

3．本系列产品采用金属固定引线和均压，从而消除了放电现象。

4．渍箱结构紧凑，外观新颖，体积小．重量轻。

5．铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。

线圈为同心圆筒．多层塔式结构。

二．主要技术指标1．输入电压0－200V／0－400V2．额定高压0－400kV3．额定容量0－200kV A4．产品种类及型号交流GYJ－X／Y交直流GYJZ－X／Y交流串激GYJC－X／Y交直流串激GYJCZ－X／Y（X为输出容量参数，单位为kV A；Y为输出交流电压参数，单位为kV。

）三．使用方法及注意事项1、按接线示意图接好工作线，必须注意，使用该试验变压器时必须将“高压尾”可靠接地。

（接线示意图）输出220V接地2、接通电源前，须先将操作箱（台）调压器调至零位。

电源接通后，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电等待升压。

3、以1.5-2KV/S的速度沿顺时针方向均匀旋转调压器手柄升压，并密切注意仪表指示及被试品情况，当泄露电流过大或被试品击穿时，过流保护继电器会迅速切断电源。

4、试验完毕，应匀速将调压器调至零位。

5、如试验中发现电压表指针摆动大，电流表指示数值急剧增加，或被试品冒烟、跳弧、有焦位和异常响声时,应立即降压、切断电源、检查原因。
