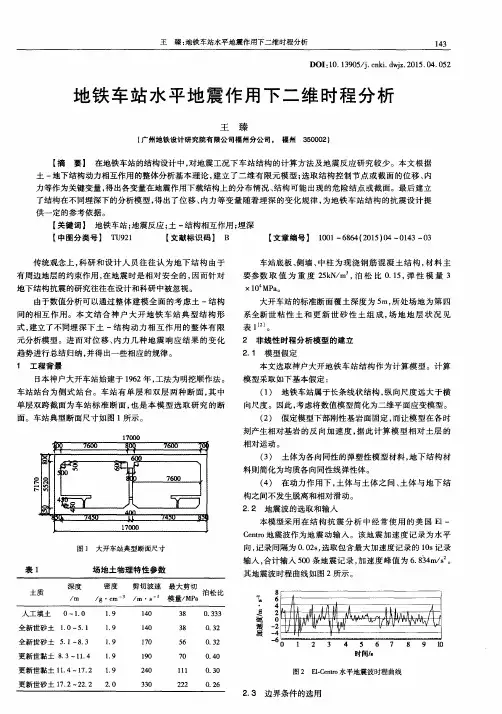

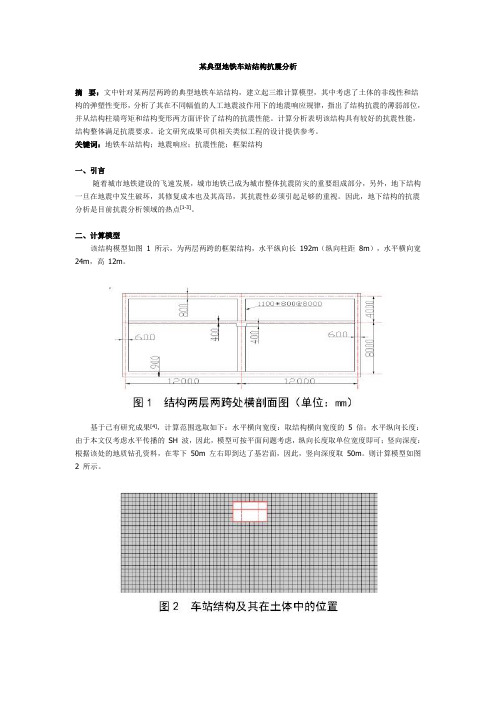

某典型地铁车站结构抗震分析摘要:文中针对某两层两跨的典型地铁车站结构,建立起三维计算模型,其中考虑了土体的非线性和结构的弹塑性变形,分析了其在不同幅值的人工地震波作用下的地震响应规律,指出了结构抗震的薄弱部位,并从结构柱端弯矩和结构变形两方面评价了结构的抗震性能。
计算分析表明该结构具有较好的抗震性能,结构整体满足抗震要求。
论文研究成果可供相关类似工程的设计提供参考。
关键词:地铁车站结构;地震响应;抗震性能;框架结构一、引言随着城市地铁建设的飞速发展,城市地铁已成为城市整体抗震防灾的重要组成部分,另外,地下结构一旦在地震中发生破坏,其修复成本也及其高昂,其抗震性必须引起足够的重视。
因此,地下结构的抗震分析是目前抗震分析领域的热点[1-3]。
二、计算模型该结构模型如图1 所示,为两层两跨的框架结构,水平纵向长192m(纵向柱距8m),水平横向宽24m,高12m。
基于已有研究成果[4],计算范围选取如下:水平横向宽度:取结构横向宽度的 5 倍;水平纵向长度:由于本文仅考虑水平传播的SH 波,因此,模型可按平面问题考虑,纵向长度取单位宽度即可;竖向深度:根据该处的地质钻孔资料,在零下50m 左右即到达了基岩面,因此,竖向深度取50m。
则计算模型如图2 所示。
静力计算时,模型四个侧面均取固定边界,底部取为竖向固定、水平自由的边界,表面为自由变形边界。
动力计算时在模型的四个侧面上均采用自由场边界条件[5],底部取为竖向固定、水平自由的边界,顶面为自由变形边界。
动力计算时,在地下50m 基岩处输入未来50 年超越概率为10%和2%的地震动加速度进行中震和大震计算其幅值分别为52gal 和96gal。
中震的加速度时程及频谱特征曲线如图 3 所示。
其中采用等价线性化方法考虑土体的非线性特性,计算参数见表1 所示。
车站结构的混凝土材料选用MC 模型,参数按C30 混凝土选取。
三、计算结果1.柱端弯矩图4 和图5 分别为中震和大震时柱端弯矩时程曲线,由图可见,柱端弯矩最大值分别为844KN*m 和1934KN*m,与静力时的柱端弯矩值(155KN*m)相比,增量非常大。
地铁换乘车站抗震非线性时程分析摘要:本文以广州市轨道交通11号线某换乘站为例,通过MIDAS GTX NX岩土工程有限元分析软件建立地下车站结构三维模型,采用非线性时程分析的方法对车站进行地震响应分析,研究地下车站在地震作用下的安全性。
结论表明,该车站结构满足抗震要求,提出对抗震薄弱部位有必要进行加强设计。
关键词:地铁车站;换乘站;抗震设计;有限元时程分析国内城市轨道交通建设方兴未艾,地铁业已步入大规模线网建设与运营的新时期。
地铁车站因受到周围土体的约束,地震发生时受到的破坏程度较轻,但多线换乘车站越来越多,地质条件复杂多变,发生地震时若地下结构出现损坏,将造成巨大损失。
因此对地下结构进行抗震分析,验证车站是否满足抗震性能要求,有着非常重要的意义。
本文以广州市轨道交通11号线某换乘站为例,通过MIDAS GTX NX有限元分析软件建立三维模型进行分析,研究车站在地震作用下的安全性。
1 工程概况1.1车站概述本站为11号线与12号线换乘车站,地下二层双岛站台平行换乘,车站总长约441米。
本站11、12号线车站标准段宽为45.3米,车站基坑开挖深度约为18.5米;11号线两线两层明挖段,宽度13.35米 ~18.2米,深度约21.0米。
根据《城市轨道交通结构抗震设计规范》,本工程车站抗震设防分类为重点设防类,抗震等级为三级,按7度抗震设防烈度要求进行抗震验算。
根据《广州市轨道交通十一号线工程场地地震安全性评价报告》,该站设计地震分组为第一组,设计基本地震加速度值为0.10711g(特征周期为0.45s)。
1.2地质简介根据勘察成果揭露,本站场地发育的地层有新生界第四系地层和白垩第上统地层。
根据本场地所揭露地层的地质时代、成因类型、岩性特征、风化程度等工程特性,本次计算所用到的勘察钻孔各土层物理力学参数详见表1。
2 计算模型及参数2.1计算边界及网格划分三维建模时,保证计算结果可靠性,对模型、参数、材料及边界进行合理假定,减少计算时间。
地下车站抗震案例分析摘要:目前是我国轨道交通行业快速发展的时期,地铁建设如火如荼。
地铁作为百年工程,关系国计民生,地铁结构必须满足抗震的要求。
本文以某地下车站为例,采用非线性时程分析法对地下车站抗震有限元计算。
关键词:轨道交通;车站;抗震;非线性时程法1、案例概况本文以某沿海城市地铁1号线某车站为例。
该车站采用明挖法施工,为地下两层12m岛式站台车站,采用地下两层双柱三跨钢筋混凝土框架结构。
本工程抗震设防分类为乙类,抗震等级为三级,按7度抗震设防烈度要求进行抗震计算。
2、抗震分析抗震设计中地震效应的计算方法有反应位移法,地震系数法,弹性时程方法,非线性时程方法等。
根据规范要求,采用反应位移法和时程分析法进行抗震效应计算。
本文仅介绍采用非线性时程分析法对车站进行有限元抗震计算。
由于本站分布均匀、规则且纵向较长,结构分析采用平面应变分析模型。
2.1计算模型建模时取1延米平面框架,柱按抗弯刚度等效原则转化为墙,根据抗弯刚度等效原则计算等效墙厚。
岩土采用平面应变单元、结构采用梁单元进行有限元建模。
岩土采用摩尔-库伦理想弹塑性模型,结构采用线弹性模型。
岩土单元的尺寸约为1m×1m,以满足动力分析的要求。
计算模型底面采用固定边界,侧面采用粘性人工边界。
模型底面取至<17-2>号散体状强风化花岗岩层面,顶面取地表面,侧面边界到结构的距离取结构水平宽度的3倍。
计算模型2.2计算地震波本文选择3组地震波进行计算:结语:非线性时程分析法进行抗震分析,能够计算地下结构的抗震能力,指导结构设计和施工。
实际施工时,需要采取必要的抗震构造措施,在薄弱部位进行加强,完善结构受力转换体系,保证结构承载力和安全性,采取必要的辅助施工措施,同时优化施工步序和现场组织。
参考文献:[1]赵真.抗震概念设计刍论[J]. 国际地震动态, 2015(5):47-48.。

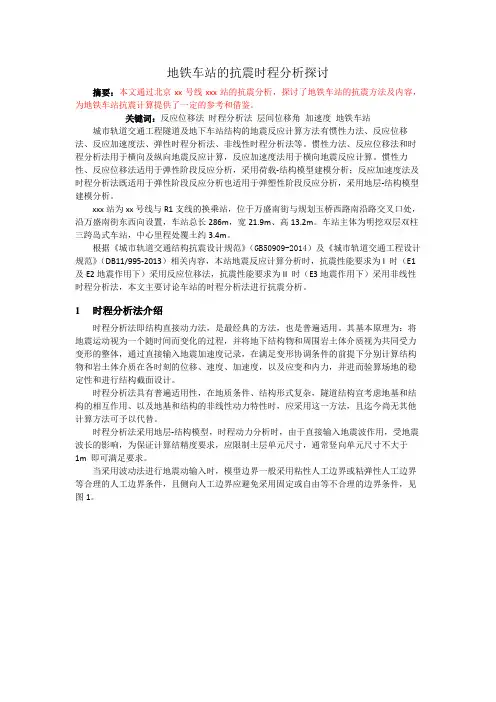

某地铁车站抗震计算分析与探讨摘要:本文以有限元软件MIDAS GTS NX对某地铁车站结构进行抗震计算模拟,通过反应位移法与时程分析法计算,分析抗震工况对车站主体结构受力的影响。
为今后工程设计提供参考。
关键词:MIDAS GTS;抗震;结构受力;结构变形引言越来越多的人口向城市集中使得城市人口集中增长,规模不断扩大,造成城市交通愈发紧张,地铁已经成为满足人们日常交通出行的首选。
本文已某地下车站抗震计算作为研究背景,分别采用了反应位移法、时程分析法对车站在不同地震作用下车站主体结构受力及变形进行计算分析,并提出相应的抗震加强措施。
工程实例:1、工程概况车站主体结构为明挖三层两柱三跨钢筋混凝土矩形框架结构。
车站总长263.75m,标准段宽23.5m,车站底板埋深约26.15m,顶板覆土约4.2m,车站中心线处轨顶绝对标高为14.300m。
图1.1 车站标准段三跨断面图2、有限元计算2.1结构设计参数车站标准段的结构埋深、抗浮水位、场地特性进行统计见下表表2.1.1结构埋深、抗浮水位、场地特性2.2反应位移法抗震计算根据地震安全评价报告及抗震设防烈度要求,该地铁车站对应的地表水平峰值位移为0.182m。
一般情况下,对地下车站结构,应按地面至剪切波速大于500m/s且其下卧各岩土的剪切波速均不小于500m/s的土层顶面的距离确定基岩面的深度。
根据地震安全性评价报告,车站底板覆盖层厚70m。
取结构底板位移为零,将结构划分单元后弹簧支座点预加的支座位移。
2.3反应位移法抗震计算结果层间位移角验算(对比两边侧墙及中柱的层间位移角,取最大值验算)负一层层间位移角:0.0034/6.00=1/1764<1/600负二层层间位移角:0.0072/6.20=1/862<1/600负三层层间位移角:0.0109/7.45=1/683<1/600经过分析比较,车站结构各构件的的控制组合为正常使用阶段控制;地震组合不控制车站结构各部位配筋。
地铁车站的抗震性能设计城市轨道交通已成为一个城市先进水平的标志。
文章以某地下车站为例,通过时程分析法对其进行抗震性能分析。
结论:(1)结构在设计地震作用下,整体处于弹性阶段,层间位移和位移角均满足抗震设计要求;(2)土层的最大相对位移和地铁车站结构的最大位移是数值相差很近,在设计地震作用下,土层和结构保持整体运动,不发生分离现象。
(3)结构弯矩最大值出现在侧墙底部与底板连接处,设计时应考虑采取加强措施。
标签:地铁车站;时程分析法;抗震性能分析近年来,随着城镇化推进,交通拥堵问题越来越严重,地铁以其快速、便捷的优势,迅速受到大型城市的青睐,也成为一个城市现代化的标志,地铁建设因此在国内外大型城市如火如荼的进行着。
地铁建设作为百年工程,地铁的抗震性能设计是地铁结构设计的重要组成部分,针对地铁抗震性能的分析受到广大学者的重点关注。
1 地下结构的抗震研究考虑到地层的约束,相比地上结构而言,地下结构被认为具有良好的抗震性能。
但是,通过对近些年来国内外地下结构地震灾害现象的调查研究,在地震作用下,地下结构的破坏现象也相当普遍,对地下结构抗震性能的研究也在实际的设计工作中不断推进。
采用MIDAS/GTS软件对地下结构进行时程法计算分析,动力有限元数值仿真分析中,所关心振波的高频(短波)成分决定网格单元长度,低频(长波)成分决定模型边界范围的大小。
通常,当计算模型的水平范围取为8~10倍隧道直径时,即可获得较高的计算精度[1]。
为了解决有限截取模型邊界上波的反射问题,边界条件采用由Decks等[2~4]人提出的粘-弹性吸收边界。
粘-弹性边界不仅可以较好地模拟地基的辐射阻尼,而且也能模拟远场地球介质的弹性恢复性能,具有良好的低频稳定性。
本次分析采用地震输入为地质安全评估部门专门提供的地震时程函数。
根据抗震设计条件,采用安评报告中三组50年超越概率为10%和2%地震的基岩加速度时程函数进行时程法分析,根据轨道交通抗震规范,本工程仅计算水平地震作用,根据三个样本的加速度时程,分别沿X方向、Y方向进行时程分析,取其中最不利影响结果作为本工程抗震依据。

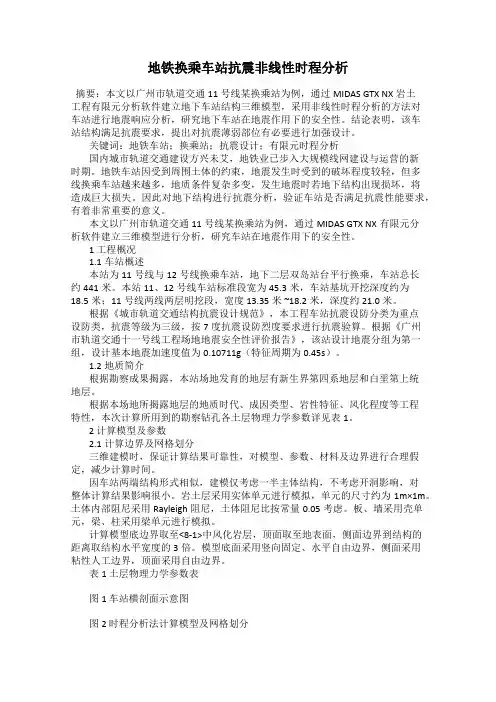

地铁换乘车站抗震非线性时程分析
发表时间:2019-08-08T09:19:01.267Z 来源:《基层建设》2019年第11期作者:郑凯晨[导读] 摘要:本文以广州市轨道交通11号线某换乘站为例,通过MIDAS GTX NX岩土工程有限元分析软件建立地下车站结构三维模型,采用非线性时程分析的方法对车站进行地震响应分析,研究地下车站在地震作用下的安全性。
广州地铁设计研究院股份有限公 510030 摘要:本文以广州市轨道交通11号线某换乘站为例,通过MIDAS GTX NX岩土工程有限元分析软件建立地下车站结构三维模型,采用非线性时程分析的方法对车站进行地震响应分析,研究地下车站在地震作用下的安全性。
结论表明,该车站结构满足抗震要求,提出对抗
震薄弱部位有必要进行加强设计。
关键词:地铁车站;换乘站;抗震设计;有限元时程分析国内城市轨道交通建设方兴未艾,地铁业已步入大规模线网建设与运营的新时期。
地铁车站因受到周围土体的约束,地震发生时受到的破坏程度较轻,但多线换乘车站越来越多,地质条件复杂多变,发生地震时若地下结构出现损坏,将造成巨大损失。
因此对地下结构进行抗震分析,验证车站是否满足抗震性能要求,有着非常重要的意义。
本文以广州市轨道交通11号线某换乘站为例,通过MIDAS GTX NX有限元分析软件建立三维模型进行分析,研究车站在地震作用下的安全性。
1 工程概况
1.1车站概述
本站为11号线与12号线换乘车站,地下二层双岛站台平行换乘,车站总长约441米。
本站11、12号线车站标准段宽为45.3米,车站基坑开挖深度约为18.5米;11号线两线两层明挖段,宽度13.35米 ~18.2米,深度约21.0米。
根据《城市轨道交通结构抗震设计规范》,本工程车站抗震设防分类为重点设防类,抗震等级为三级,按7度抗震设防烈度要求进行抗震验算。
根据《广州市轨道交通十一号线工程场地地震安全性评价报告》,该站设计地震分组为第一组,设计基本地震加速度值为
0.10711g(特征周期为0.45s)。
1.2地质简介
根据勘察成果揭露,本站场地发育的地层有新生界第四系地层和白垩第上统地层。
根据本场地所揭露地层的地质时代、成因类型、岩性特征、风化程度等工程特性,本次计算所用到的勘察钻孔各土层物理力学参数详见表1。
2 计算模型及参数
2.1计算边界及网格划分三维建模时,保证计算结果可靠性,对模型、参数、材料及边界进行合理假定,减少计算时间。
因车站两端结构形式相似,建模仅考虑一半主体结构,不考虑开洞影响,对整体计算结果影响很小。
岩土层采用实体单元进行模拟,单元的尺寸约为1m×1m。
土体内部阻尼采用Rayleigh阻尼,土体阻尼比按常量0.05考虑。
板、墙采用壳单元,梁、柱采用梁单元进行模拟。
计算模型底边界取至<8-1>中风化岩层,顶面取至地表面,侧面边界到结构的距离取结构水平宽度的3倍。
模型底面采用竖向固定、水平自由边界,侧面采用粘性人工边界,顶面采用自由边界。
表1 土层物理力学参数表
图1 车站横剖面示意图
图2 时程分析法计算模型及网格划分
2.2材料+本构关系
模型涉及多种岩土体及混凝土材料模型,其中岩土体采用摩尔-库伦理想弹塑性模型,各向同性;混凝土结构采用线弹性模型。
车站与土体之间不考虑脱开、滑移。
2.3地震波选取
根据《广州市轨道交通十一号线工程场地地震安全性评价报告》,输入3组人工合成地震波的加速度时程曲线,峰值加速度为0.147g,记录时间间隔为0.02s。
为节约计算时间,每组地震波均截取0~25秒这一段的加速度时程曲线进行计算。
图3 第一组地震波的加速度时程曲线
图4 第二组地震波的加速度时程曲线
图5 第三组地震波的加速度时程曲线
3 非线性时程分析结果
提取11、12号线车站主体断面、东端明挖段断面的结构变形,提取各层楼板的层间相对位移时程曲线,如下图所示。
图6 11、12号线车站主体断面变形
图7 东端明挖段断面变形
图8 车站主体负一层层间相对位移时程曲线
图9 车站主体负二层层间相对位移时程曲线
图10 东端明挖段负一层层间相对位移时程曲线
图11 东端明挖段负二层层间相对位移时程曲线
表2 层间相对位移最大值汇总表
表3 层间位移角最大值汇总表
由表2、表3可见,三组地震波作用下11、12号线车站主体断面、东端明挖段断面的层间位移角均小于《城市轨道交通结构抗震设计规范》(GB 50909-2014)的限值4×10-3,在E3地震作用下车站结构整体变形满足性能等级为II的要求,该换乘车站满足抗震性能要求。
4 结语
研究结果表明,车站换乘段、东端明挖段各层均满足最大层间位移角限值要求,结构整体抗震性能良好。
抗震计算结果应与静力计算结果进行对比,对结构受力不利的地方应进行设计加强,确保设计安全。
同时,在不同地质条件下,车站位移及位移角应有差别。
因此,抗震设计过程中应充分考虑不利地层的影响,对结构薄弱位置进行加强设计,提高结构横向刚度,确保结构安全本研究成果可为类似双线换乘、前后结构形式存在变化的车站提供参考。
参考文献:
[1] 李彬.地铁地下结构抗震理论分析与应用研究.清华大学,2005.
[2] 刘晶波,杜义欣,闫秋实.粘弹性人工边界及地震动输入在通用有限元软件中的实现.防震减灾工程学报,2007,27(增刊):37-42.
[3] 施正诚.地铁车站与区间隧道过渡段的抗震设计分析.北京交通大学,2010.
[4] 高峰,关宝树.深圳地铁地震反应分析.西南交通大学学报,2001,36(4):355-359.
[5] 中国人民共和国国家标准.城市轨道交通结构抗震设计规范(GB50909-2014).中国计划出版社,2014.
[6] 中国人民共和国国家标准.建筑设计抗震规范(2016年版)(GB50011-2010).中国建筑工业出版社,2016.
[7] 中国人民共和国国家标准.地铁设计规范(GB50157-2013).中国建筑工业出版社,2013.
