电磁感应与磁悬浮实验指导书

大学磁悬浮实验报告实验报告大学磁悬浮实验报告一、实验目的本次实验的目的是研究磁悬浮原理以及悬浮高度与磁场大小的关系，进一步深化我们对磁场和力学的理解。

二、实验原理磁悬浮是利用了超导体和永久磁铁之间的相互作用力而实现的。

当超导体置于磁场中时，由于超导体本身特殊的电性质，从而可使磁场在超导体内不存在。

因此，超导体内的物体可以通过永久磁铁的磁场被悬浮起来。

根据悬浮高度与磁场大小的关系，我们可以通过调整磁铁磁场大小来控制物体的悬浮高度。

三、实验步骤1. 将永久磁铁放在台面上，保持水平。

2. 将超导体放在磁铁上方，调整超导体位置。

3. 均匀地撒上磁铁粉末，观察物体和磁铁之间的作用力，进一步调整物体的位置。

4. 测量物体悬浮的高度，记录数据。

5. 重复实验3-4步骤，分别记录不同磁铁大小下物体的悬浮高度。

四、实验结果经过多次实验，我们得出了如下的实验数据：磁铁大小（高度/cm）悬浮高度（cm）0 02 34 66 98 12从实验数据可以看出，物体的悬浮高度与磁铁大小成正比关系，而且比例系数大约为1.5。

五、实验结论通过本次实验，我们深入了解了磁悬浮的原理以及物体悬浮高度与磁场大小的相关性。

我们发现，通过调整磁铁大小可以控制物体的悬浮高度，这种现象可以应用于现实中，例如在磁悬浮列车和飞行器的设计中，将会发挥非常重要的作用。

六、实验感想本次实验让我深入了解了磁悬浮的原理，而且还体验了调整实验条件、记录数据和分析数据的整个过程。

在实验中，我深刻体会到了科学精神，也更加珍惜科学实验的机会，希望以后能再次参加这样有趣、实用的实验。

磁悬浮实验报告（二）引言概述：本文是关于磁悬浮实验的报告，主要介绍了磁悬浮技术的原理和应用。

通过逐步探索磁悬浮的机制和实验条件，我们进一步认识了磁悬浮技术在交通运输和工程领域的巨大潜力。

本报告将首先介绍磁悬浮的基本原理，然后讨论具体实验的方法和结果，最后总结实验的主要收获和局限性。

正文：1. 磁悬浮的基本原理：- 电磁原理- 磁悬浮的运行机制- 磁悬浮与传统交通方式的比较- 磁悬浮对环境的影响2. 实验方法：- 实验装置的搭建- 实验所需材料和设备的准备- 实验条件和参数的设定- 数据采集和记录方法- 实验的安全措施3. 实验结果与分析：- 磁悬浮列车的悬浮高度与速度的关系- 磁悬浮列车的推力与电流的关系- 磁悬浮装置的能耗与负载的关系- 磁悬浮装置的稳定性和安全性分析- 磁悬浮技术在轨道交通和物流方面的应用展望4. 实验的主要收获：- 深入了解了磁悬浮技术的特点和工作原理- 掌握了磁悬浮实验的常用方法和数据处理技巧- 发现了磁悬浮技术在交通运输领域的潜力和局限性- 对磁悬浮技术的发展和应用提出了一些建议5. 实验的局限性和改进方向：- 实验条件限制和误差分析- 实验过程中的技术难题和挑战- 磁悬浮技术在实际应用中需要解决的问题- 下一步实验的改进方向和扩展总结：通过本次磁悬浮实验，我们对磁悬浮技术的原理和实际应用有了更深入的了解。

我们发现，磁悬浮技术具有广阔的应用前景，可以用于提高交通运输的效率和减少能源消耗。

然而，磁悬浮技术在工程实践中还面临着一些技术和经济上的挑战。

在未来的研究中，我们将进一步优化磁悬浮实验方法，探索更好的磁悬浮材料和设备，以实现更高效、安全和可持续的磁悬浮系统。

实验6-5 电磁感应与磁悬浮力实验目的、意义和要求电磁学之所以迅速发展为物理学中的一个重要学科，在于它的强大生命力，在于它在经济生活中有丰富的回报率。

电磁感应原理不但在传统的电机工程、变压器效应、无线通讯等领域中独领风骚，在现代医学、现代交通、信息产业等领域中也有许多应用。

本实验就是要通过一些电磁感应现象的揭示，悟出其中的原理和奥妙，并研究它的现象和磁力对各种材料的影响，探讨其在现实生活中的应用和发展，这对电磁感应从理论到实际的联系，对电磁感应的成因，性质、效应和规律的理解，都有很大的收益。

黄铜的电导率和磁导率分别为σ = 1.5 ⨯ 107 (S/m) 和 μ0 = 4π ⨯ 10-7 (H/m)趋腹深度(穿透深度)为(cm) 1072.21041029.22105.122579700--⨯=⨯π⨯⨯⨯π⨯⨯==μσωδ实验前应回答的问题1.什么是电磁感应？其产生的电流、电动势和电磁场如何定义？解答通过闭合回路所包围面积的磁通量发生变化时，回路中产生电流的现象叫电磁感应。

由电磁感应产生的电动势称感生电动势，由电磁感应产生的电流称感生电流。

电磁场是一种物理场，是相互依存的电场和磁场的总称。

电流随时间变化而引起磁场，磁场随时间变化产生电场，二者互为因果，形成电磁场。

2.楞次定律说明了什么？此实验中电能可能转化为何种能量？解答是确定感生电流方向的定律，即感生电流的方向，总是使其产生的磁场阻碍原来磁场的变化。

在此实验中电能有可能转化为热能和机械能等。

3.什么叫磁力？它和安培定律有什么关系？解答磁力也称为安培力它表述通电导线在磁场中受力的情况，其公式为F ＝BIL sin a 。

a 为磁场方向与电流方向的夹角B 为磁感应强度，I 为导线中的电流，L 为导线长度。

作用力F 的方向可用左手定则确定。

此公式也可称为安培定律。

4.说明磁场强度及其对电流的关系？解答磁场强度是描写磁介质中磁场的一个辅助量。

磁介质中的磁场不仅与磁介质中的磁化电流有关，更和场源的电流有关，磁场强度定义为。

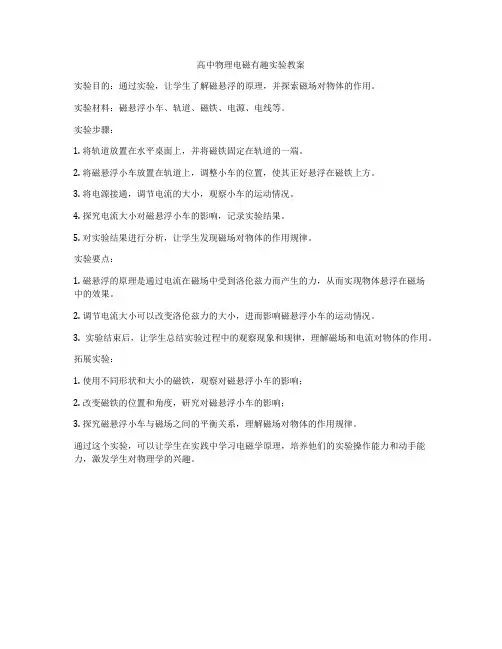

高中物理电磁有趣实验教案
实验目的：通过实验，让学生了解磁悬浮的原理，并探索磁场对物体的作用。

实验材料：磁悬浮小车、轨道、磁铁、电源、电线等。

实验步骤：
1. 将轨道放置在水平桌面上，并将磁铁固定在轨道的一端。

2. 将磁悬浮小车放置在轨道上，调整小车的位置，使其正好悬浮在磁铁上方。

3. 将电源接通，调节电流的大小，观察小车的运动情况。

4. 探究电流大小对磁悬浮小车的影响，记录实验结果。

5. 对实验结果进行分析，让学生发现磁场对物体的作用规律。

实验要点：
1. 磁悬浮的原理是通过电流在磁场中受到洛伦兹力而产生的力，从而实现物体悬浮在磁场
中的效果。

2. 调节电流大小可以改变洛伦兹力的大小，进而影响磁悬浮小车的运动情况。

3. 实验结束后，让学生总结实验过程中的观察现象和规律，理解磁场和电流对物体的作用。

拓展实验：
1. 使用不同形状和大小的磁铁，观察对磁悬浮小车的影响；
2. 改变磁铁的位置和角度，研究对磁悬浮小车的影响；
3. 探究磁悬浮小车与磁场之间的平衡关系，理解磁场对物体的作用规律。

通过这个实验，可以让学生在实践中学习电磁学原理，培养他们的实验操作能力和动手能力，激发学生对物理学的兴趣。

一、电机频率与磁牵引力的关系
1、实验测得数据
2、拟合函数
由MATLAB进行数据拟合得到电机频率与牵引力符合以下函数：f(x) = 3.31e-05*x + 0.01282（95%置信度）
3、拟合函数图像
二、电机频率与磁悬浮力的关系
1、实验测得数据
2、拟合函数
由MATLAB进行数据拟合得到电机频率与牵引力符合以下函数：f(x) = 5.736e-06*x - 0.06576（95%置信度）
3、拟合函数图像
三、（1）磁牵引力随距离变化曲线
1、实验测得数据
2、数据拟合函数
由MATLAB进行数据拟合得到电机频率与牵引力符合以下函数：f(x) = 0.6908 * x ^ -0.8036 + -0.1516（95%置信度）3、拟合函数图像
（2）磁悬浮力随距离变化曲线
1、实验测得数据
2、实验数据拟合函数
由MATLAB进行数据拟合得到电机频率与牵引力符合以下函数：f(x) = -0.08735 * x ^ 0.2204 + 0.1266（95%置信度）
3、实验数据拟合函数图像
四、电机频率与转速的关系
1、实验测得数据
2、实验数据拟合函数
由MATLAB进行数据拟合得到电机频率与牵引力符合以下函数：f(x) = 0.009542 * x + -37.85（95%置信度）
3、实验数据拟合函数图像
五、电机频率与发电电压的关系
1、实验测得数据
2、实验数据拟合函数
由MATLAB进行数据拟合得到电机频率与牵引力符合以下函数：f(x) = 0.0001191 * x + 0.05747（95%置信度）3、实验数据拟合函数图像。

磁悬浮列车的工作原理研究实验磁悬浮列车是一种基于磁力原理实现悬浮并高速行驶的交通工具。

其工作原理的研究是物理学中的一个重要课题，涉及多个物理定律。

本文将从磁力定律、洛伦兹力和磁场生成等方面进行解读，并介绍相关的实验准备和过程。

随后将讨论磁悬浮列车在实际应用中的优缺点以及其他专业性角度的探讨。

磁力定律是理解磁悬浮列车工作原理的基础。

磁悬浮列车通过利用相同磁极的磁力斥力，使列车浮在轨道上。

磁力定律描述了两个能相互作用而使彼此产生力的磁体间的力与它们的磁场和它们的磁化情况成正比。

在磁悬浮列车中，通过在列车和轨道上安装特定的磁体，利用磁力定律实现列车的悬浮。

洛伦兹力是磁悬浮列车运行的关键。

当通过轨道上的导线通电时，会产生一个磁场。

在列车上也安装了磁体，形成一个与导线产生的磁场相互作用的磁场。

根据洛伦兹力定律，当磁场中的导体有电流通过时，会受到力的作用。

这个力的方向垂直于磁场和电流方向，大小与磁场强度、电流以及导体的几何形状有关。

磁场的生成是实现磁悬浮列车工作原理的关键步骤之一。

在实验中，可以通过利用电磁铁和电流产生磁场。

电磁铁通电后会产生一个强磁场，而电流可以通过调节来控制磁场的强度和方向。

通过安装在列车和轨道上的电磁铁和电流，可以实现列车的悬浮和运动控制。

在进行磁悬浮列车的研究实验前，需要进行一系列的准备工作。

首先，需要设计和制造适用于实验的磁悬浮列车模型。

该模型应包括列车和轨道，并且能够在实验中模拟真实的工作原理。

其次，需要准备电磁铁和电源等实验设备，并确保它们能够稳定运行。

此外，还需要建立一系列测量手段，以便对实验数据进行获取和分析。

实验过程中，首先需要对磁悬浮列车模型进行装配和调试，确保模型能够正常工作。

然后，通过将电磁铁通电并控制电流的大小和方向，产生磁场并与轨道上的导线相互作用，使列车悬浮和运动。

在实验过程中，需要对列车的悬浮高度、速度和稳定性等进行观察和记录。

同时，还需要测量和记录轨道上导线的电流、电压以及列车所受到的力。

磁悬浮实验原理磁悬浮实验实验报告范文实验报告课程名称：__工程电磁场与波____指导老师：_____姚缨英_____实验名称：磁悬浮_实验类型：________同组学生姓名：____一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1、观察自稳定的磁悬浮物理现象；2、了解磁悬浮的作用机理及其理论分析的基础知识；3、在理论分析与实验研究相结合的基础上，力求深化对磁场能量、电感参数和电磁力等知识点的理解。

二、实验原理（1）自稳定的磁悬浮物理现象由盘状载流线圈和铝板相组合构成磁悬浮系统的实验装置，该系统中可调节的扁平盘状线圈的激磁电流由自耦变压器提供，从而在50hz正弦交变磁场作用下，铝质导板中将产生感应涡流，最终表征为盘状载流线圈自稳定的磁悬浮现象。

（2）基于虚位移法的磁悬浮机理的分析将盘状载流线圈和铝板组合看成一个磁系统。

为简化分析，将铝板看作为一半无限大完纯导体。

事实上当激磁频率为50hz时，只有当铝板表面相对扁平盘状线圈足够大，而厚度b远大于该频率下铝板的透入深度d，才能作这一理想化假设。

在此前提下，应用镜像法，可导得该磁系统的自感为式中，a——盘状线圈被理想化为单匝圆形线圈时的平均半径；n——线匝数；r——导线被看作圆形导线时的等效圆半径。

当通入盘状线圈的激磁电流增大到使其与铝板中感生涡流合成的磁场，对盘状载流线圈作用的电磁力足以克服线圈自重时，线圈即浮离铝板，呈现自稳定的磁悬浮物理现象。

此时，作用于盘状载流线圈的向上的电磁力必然等于该线圈的重量。

现应用虚位移法来求取作用于该磁悬浮系统的电动推斥力。

对盘状载流线圈和铝板组合的磁系统，其对应于力状态分析的磁2场能量为wm=l某i/2。

式中，i为激磁电流的有效值。

其次，取盘状载流线圈与铝板之间相对位移h（即给定的悬浮高度）为广义坐标，按虚位移法可求得作用于该系统的电动推斥力，也就是作用于盘状载流线圈的向上的电磁悬浮力从而，由稳定磁悬浮状态下力的平衡关系，即式中，m——盘状线圈的质量(kg)；g——重力加速度(9.8m/2)；即可得对于给定悬浮高度h的磁悬浮状态，系统所需激磁电流为三、实验内容（1）观察自稳定的磁悬浮物理现象（2）实测对应于不同悬浮高度的盘状线圈的激励电流四、操作方法和实验步骤1、观察自稳定的磁悬浮物理现象在给定厚度为14mm的铝板情况下，通过调节自耦变压器以改变输入盘状线圈的激磁电流，从而观察在不同给定悬浮高度h的条件下，起因于铝板表面层中涡流所产生的去磁效应，而导致的自稳定的磁悬浮物理现象2、实测对应于不同悬浮高度的盘状线圈的激磁电流在厚度为14mm的铝板情况下，以5mm为步距，对应于不同的悬浮高度，逐点测量稳定磁悬浮状态下盘状线圈中的激磁电流，记录其悬浮高度h与激磁电流i的相应读数。

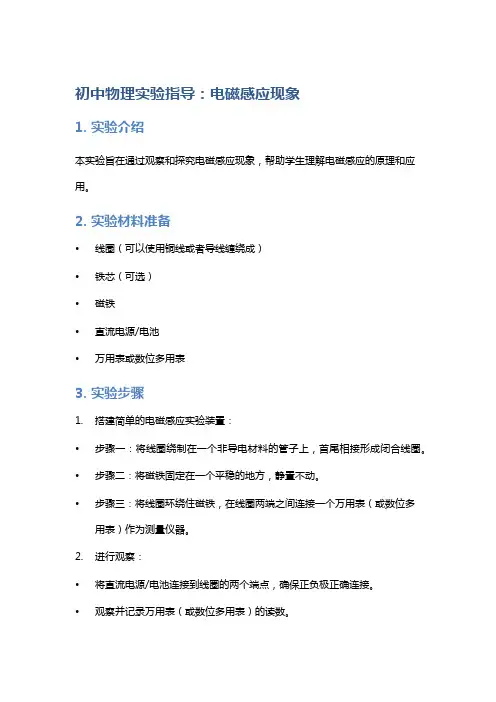

初中物理实验指导：电磁感应现象1. 实验介绍本实验旨在通过观察和探究电磁感应现象，帮助学生理解电磁感应的原理和应用。

2. 实验材料准备•线圈（可以使用铜线或者导线缠绕成）•铁芯（可选）•磁铁•直流电源/电池•万用表或数位多用表3. 实验步骤1.搭建简单的电磁感应实验装置：•步骤一：将线圈绕制在一个非导电材料的管子上，首尾相接形成闭合线圈。

•步骤二：将磁铁固定在一个平稳的地方，静置不动。

•步骤三：将线圈环绕住磁铁，在线圈两端之间连接一个万用表（或数位多用表）作为测量仪器。

2.进行观察：•将直流电源/电池连接到线圈的两个端点，确保正负极正确连接。

•观察并记录万用表（或数位多用表）的读数。

3.探究实验：•在观察基础上，尝试以下操作，并记录相应的实验结果：–改变线圈绕制的方式（例如改变线圈的匝数）；–改变磁铁和线圈之间的距离；–使用不同强度或方向的磁铁。

4.分析实验现象：•根据观察到的实验现象，讨论以下问题：–实验中所测量到的电流与哪些因素有关？–为什么当磁铁静止时没有电流产生？–为什么改变线圈和磁铁之间的距离会影响电流大小？5.实验总结与扩展：•总结实验结果以及对电磁感应原理的理解。

•提出自己设想或者在其他物理现象中应用电磁感应原理进行进一步探究。

4. 实验安全注意事项•小心使用直流电源/电池，确保正确连接正负极。

•注意避免接触高温位置，避免发生意外。

以上是初中物理实验指导：电磁感应现象的文档内容。

通过这个实验，学生可以更好地了解和掌握电磁感应现象的原理和应用，培养科学实验能力和思考问题的能力。
