厂用电系统培训

尊敬的各位同事：大家好！今天，我们在这里举行2024年工厂安全用电常识培训，旨在提高大家的用电安全意识，减少潜在的用电风险。

在座的各位都是工厂的重要一员，确保工作中的用电安全不仅是对自己负责，也是对同事和整个工厂的安全生产负责。

首先，让我们了解一下电能的特性。

电能是一种高度集中、高效且易于传输的能量形式，它为我们的生产和生活提供了极大的便利。

然而，电能也是一把双刃剑，使用不当可能引发火灾、触电事故，甚至导致严重的伤害和损失。

因此，正确认识电能的特性，掌握安全用电的方法和技巧，是我们每位员工必须具备的基本素养。

一、安全用电的基本原则1.了解电器的额定电压和功率，确保电器与电源的匹配。

2.不要超负荷使用电源，避免电线过热引发火灾。

3.定期检查电器和电源线的状况，及时更换老化或损坏的电线。

4.保持工作区域的整洁，不要让电线和电器受到外力损伤。

5.正确使用插座和接线板，不要在一个插座上连接过多电器。

二、预防触电事故的方法1.使用漏电保护器，确保在发生漏电时能够及时切断电源。

2.避免直接接触带电部件，如需接触，应佩戴绝缘手套和鞋。

3.不要在潮湿的环境下操作电器，避免水滴溅到电器上引起短路。

4.一旦发生触电事故，应立即切断电源，并寻求医疗援助。

三、电气火灾的预防措施1.不要在电线上悬挂物品，避免电线受到外力损伤。

2.定期清理电器内部的灰尘和杂物，保持良好的通风。

3.不要将电器长时间置于待机状态，以免产生过热。

4.一旦发生电气火灾，应立即切断电源，并使用灭火器进行扑救。

四、应急处理措施1.熟悉工厂内的紧急疏散路线，确保在发生紧急情况时能够迅速撤离。

2.了解灭火器的使用方法，并定期进行消防演练。

3.掌握基本的急救知识，能够在紧急情况下为伤者提供必要的帮助。

五、日常用电管理1.定期对电器和电源线进行检查，及时发现并消除潜在的安全隐患。

2.合理安排用电负荷，避免超负荷使用电源。

3.定期对员工进行安全用电培训，提高全员的安全意识。

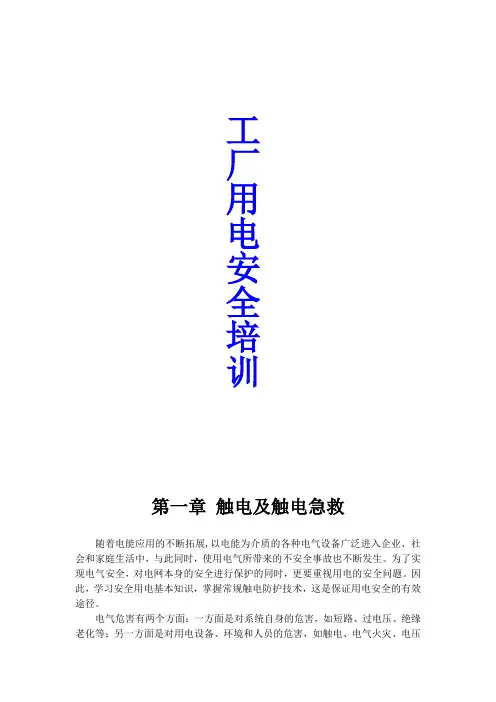

第一章 触电及触电急救随着电能应用的不断拓展,以电能为介质的各种电气设备广泛进入企业、社会和家庭生活中，与此同时，使用电气所带来的不安全事故也不断发生。

为了实现电气安全，对电网本身的安全进行保护的同时，更要重视用电的安全问题。

因此，学习安全用电基本知识，掌握常规触电防护技术，这是保证用电安全的有效途径。

电气危害有两个方面：一方面是对系统自身的危害，如短路、过电压、绝缘老化等；另一方面是对用电设备、环境和人员的危害，如触电、电气火灾、电压工厂用电安全培训异常升高造成用电设备损坏等，其中尤以触电和电气火灾危害最为严重。

触电它可直接导致人员伤残、死亡。

另外，静电产生的危害也不能忽视，它是电气火灾的原因之一，对电子设备的危害也很大。

1-1电流对人体是伤害一、电流对人体的危害触电是指人体触及带电体后，电流对人体造成的伤害。

它有两种类型，即电击和电伤。

1、电伤——非致命的电伤是指电流的热效应、化学效应、机械效应及电流本身作用造成的人体伤害。

电伤会在人体皮肤表面留下明显的伤痕，常见的有灼伤、电烙伤和皮肤金属化等现象。

2、电击电击是指电流通过人体内部，破坏人体内部组织，影响呼吸系统、心脏及神经系统的正常功能，甚至危及生命。

在触电事故中，电击和电伤常会同时发生。

二、影响触电后果的因素1、电流强度通过人体的电流越大，人体的生理反应就越明显，感应就越强烈，引起心室颤动所需的时间就越短，致命的危害就越大。

按照通过人体电流的大小和人体所呈现的不同状态，工频交流电大致分为下列三种：（1）感觉电流: 指引起人的感觉的最小电流(1-3mA) 。

（2）摆脱电流: 指人体触电后能自主摆脱电源的最大电流(10mA) 。

（3）致命电流: 指在较短的时间内危及生命的最小电流(30mA)。

2、电流通过人体的时间人体触电，当通过电流的时间越长，愈易造成心室颤动，生命危险性就愈大。

据统计，触电1~5min内急救，90%有良好的效果，10分钟内60%救生率，超过15分钟希望甚微。

在2024年及以后，确保工厂安全用电至关重要。

以下是一些关键的培训知识，旨在提高员工对电气安全重要性的认识，并提供最佳实践和预防措施：一、电气安全基础知识1.电击防护：了解电击的危害，学习如何识别潜在的电击危险，并采取适当的预防措施，如使用绝缘工具、保持设备良好接地等。

2.电流路径：理解电流在人体内流动的路径，以及如何通过正确设计和使用电气设备来减少电击风险。

3.绝缘与接地：学习不同类型的绝缘材料及其应用，以及有效接地的重要性，以防止电流通过人体流向大地。

4.短路保护：了解短路保护装置（如断路器、熔断器）的作用，以及如何正确安装和维护这些装置。

二、电气设备安全1.选型与维护：学会如何根据工厂需求选择合适的电气设备，并定期进行维护和检查，以确保设备的安全性和可靠性。

2.过载保护：理解过载保护的概念，以及如何设置合适的过载保护值，以防止电气火灾和其他事故。

3.电动机安全：学习电动机的安全操作和维护，包括启动、停止和紧急停止程序，以及如何检测和预防电动机过热。

4.配电系统：了解工厂配电系统的布局和设计原则，确保电源的可靠性和安全性。

三、应急准备与响应1.火灾预防：学习如何预防电气火灾，包括正确的电缆布局、避免过载和高温，以及如何使用灭火器等消防设备。

2.急救知识：了解电击急救的基本知识，包括心肺复苏（CPR）和自动体外除颤器（AED）的使用。

3.紧急疏散：熟悉工厂的紧急疏散计划，包括逃生路线、集合点以及如何在紧急情况下保持沟通畅通。

四、政策和程序1.安全检查：了解定期安全检查的重要性，包括如何进行自我检查和接受第三方检查。

2.安全操作规程：学习并遵守安全操作规程，确保所有电气工作都在安全的环境中进行。

3.记录与报告：了解记录和报告电气事故的程序，以及如何从事故中吸取教训，改进安全措施。

五、培训与意识1.持续学习：鼓励员工持续学习电气安全知识，通过在线课程、研讨会和内部培训提高技能。

2.安全文化：培养积极的安全文化，鼓励员工提出安全建议，并报告任何潜在的电气安全问题。

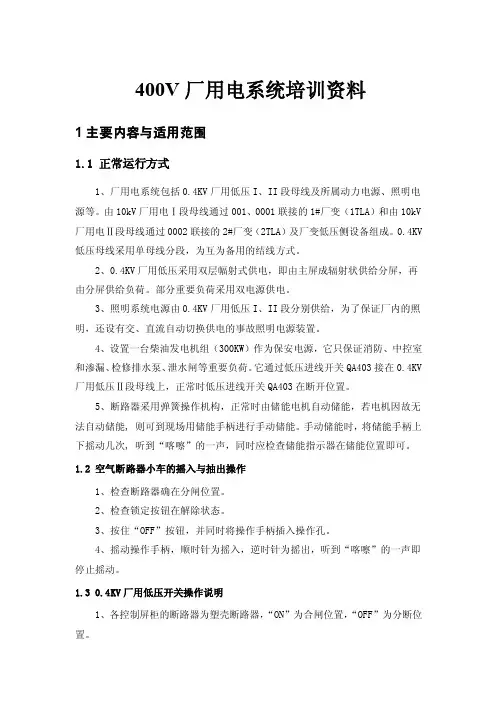

400V厂用电系统培训资料1主要内容与适用范围1.1 正常运行方式1、厂用电系统包括0.4KV厂用低压I、II段母线及所属动力电源、照明电源等。

由10kV厂用电Ⅰ段母线通过001、0001联接的1#厂变（1TLA）和由10kV 厂用电Ⅱ段母线通过0002联接的2#厂变（2TLA）及厂变低压侧设备组成。

0.4KV 低压母线采用单母线分段，为互为备用的结线方式。

2、0.4KV厂用低压采用双层幅射式供电，即由主屏成辐射状供给分屏，再由分屏供给负荷。

部分重要负荷采用双电源供电。

3、照明系统电源由0.4KV厂用低压I、II段分别供给，为了保证厂内的照明，还设有交、直流自动切换供电的事故照明电源装置。

4、设置一台柴油发电机组（300KW）作为保安电源，它只保证消防、中控室和渗漏、检修排水泵、泄水闸等重要负荷。

它通过低压进线开关QA403接在0.4KV 厂用低压Ⅱ段母线上，正常时低压进线开关QA403在断开位置。

5、断路器采用弹簧操作机构，正常时由储能电机自动储能，若电机因故无法自动储能, 则可到现场用储能手柄进行手动储能。

手动储能时，将储能手柄上下摇动几次, 听到“喀嚓”的一声，同时应检查储能指示器在储能位置即可。

1.2 空气断路器小车的摇入与抽出操作1、检查断路器确在分闸位置。

2、检查锁定按钮在解除状态。

3、按住“OFF”按钮，并同时将操作手柄插入操作孔。

4、摇动操作手柄，顺时针为摇入，逆时针为摇出，听到“喀嚓”的一声即停止摇动。

1.3 0.4KV厂用低压开关操作说明1、各控制屏柜的断路器为塑壳断路器，“ON”为合闸位置，“OFF”为分断位置。

2、合闸与分断都能通过电压表和电流表的指示，以及指示灯的指示来判断断路器是否真的已接触良好或完全断开。

1.4 倒闸操作原则在对厂用电进行倒闸操作时，应遵循先断电后送电的原则， 0.4KV厂用低压Ⅰ、Ⅱ段系统禁止闭环运行。

2系统概述3.1 400V系统属中性点直接接地的大电流接地系统，分为400V厂用I、II段，400V坝顶I、II段，400V生活段，400V船闸I、II段；3.2厂用400V I、II段电源分别取自1#、2#厂用变压器，I、II段间有备用电源自动投入装置；3.3 400V坝顶I、II段电源分别取自厂用400V I（1D6）、II（2D6）段，I、II段间有备用电源自动投入装置；3.4厂用400V系统只有在检修、异常运行及事故处理情况下才允许投入母联断路器。

企业安全用电培训资料一、填空题1、所谓触电是指电流流过人体时对人体产生的生理和病理伤害。

2、触电急救的要点是：抢救迅速与救护得当，即用最快的速度在现场采取措施，保护伤员的生命，减轻其痛苦，并根据伤情需要，迅速联系医疗部门救治，即使触电者失去知觉，心跳停止，也不能轻率地确定触电者死亡，而应看作是假死，施行急救。

4、绝缘通常可分为气体绝缘、液体绝缘和固体绝缘三种，电气绝缘一般都采用固定绝缘。

5、所谓接地，是指人为地把电气设备的某一部分与大地做良好的电气连接。

6、所谓保护接零，就是把电气设备平时不带电的金属部分与配电网中性点连接起来。

7、引发电气火灾和爆炸的原因有短路电弧和火花、过载和接触不良等。

8、在工厂供配电系统中担负输送、变换和分配电能任务的电路，称为主电路（一次电路）；用来控制、指示、监测和保护主电路（一次电路）及主电路中设备运行的电路，称为二次电路（二次回路）。

9、导线长期允许通过的电流称为导线的安全载电流量，它主要取决于线芯的最高允许温度。

10、人体是导体，当人体接触到具有不同电位的两点时，由于电压差的作用，就会在人体内形成电流，这种现象就是触电。

11、从人体触及带电体的方式和电流通过人体的途径，触电可分为：单相触电人站在地上或其它导体上，人体某一部分触及带电体；两相触点电人体两处同时触及两相带电体；跨步电压触电人体在接地体附近，由于跨步电压作用于两脚之间造成。

12、漏电保护器既可用来保护人身安全，还可用来对监视低压系统或设备的对地绝缘状况；漏电保护器安装点以后的线路应是对地绝缘的，线路应是绝缘良好的。

13、重复接地是指零线上的一处或多处通过接地装置与大地再连接，其安全作用是：降低漏电设备对地电压；减轻零线断线时的触电危险；缩短碰壳或接地短路持续时间；改善架空线路的防雷性能等。

14、对容易产生静电的场所，要保持地面潮湿或者铺设导电性能好的地面；工作人员要穿防止静电感应的衣服和鞋靴，静电及时导人大地，防止静电积聚，产生火花。

供电系统培训学习内容讲解人：日期：年月日供电系统培训学习大体可分为4大部分：1.变电室的安全操作及维护;2电力监控的功能及具体操作;3.发电机的具体操作及维护;的具体操作及维护;培训记录如下：一、变电室的安全操作及维护规程：为保障供电设备的安全运行,在日常的操作过程当中做好保证变电室的安全操作及维护的落实;1、高压操作必须两人同时进行,一人监护,一人操作;2、高压操作人员必须穿戴绝缘和绝缘手套;3、拉开或合上开关时,应迅速果断,但不能用力过猛,操作机构有故障时,不得强行拉、合闸;4、高压停电时,先打开负荷开关IS,后合上接地开关ES；高压送电时,先分开接地开关ES,后合上负荷开关IS;5、变压器停电,先停负荷侧开关,后送负荷侧开关,严禁带负荷拉、合闸;6、巡视应重点注意设备运行有无异常声响,接头处有无虚接、过热造成的火花或放电声;7、如遇到设备故障先行仔细观察设备的状态,判断故障的具体原因,然后寻找排除故障的办法;8、变电所需设置安全警示标志;9、变电所设备设施要做到经常维护保养,发现异常要采取有效的措施;10、变电室要保持清洁,不得存放与配电无关的物品;11、定期检查通风设施、防鼠措施;12、定期检查室内照明,变电所房屋情况,特别注意房屋是否漏水及电缆沟封堵情况;二、随着高速公路交通自动化的提高,其电力供应的自动化也须不断提高,电力监控系统运用到高速公路的电力系统也就成了必然,下面是它的一些具体功能与操作：1、遥控功能;对可操作对象进行远方控制,其中,又可分为：a、单独控制：对被控站内某一开关设备进行的状态控制;b、程序控制：对所控对象内容按预先设定的若干单控操作步骤组合而成一个控制程序;c、手动模拟置位操作：当RTU或通道故障时,可手动设置开关的位置状态,此外,手动隔离开关的状态变采用手动置位操作方式;d、控制操作方式：操作过程分为“选择”和“执行”两步操作,并对“选择”步骤进行校验;2、遥信监视功能a、正常运行状态的监视b、警报提示：系统提供警报信息功能,警报提示将包括画面显示、文本信息和音响报警,并提供警报确认和存贮手段,根据报警条件设置警报条件设置警报级别;当供电系统及供电设备出现非正常运行时,发出非紧急故障报警,出现事故时可发出紧急故障报警,两种音响有明显区别;c、事件记录：可按照事件发生的时间顺序对事件进行记录;d、操作记录：可对用户的操作进行记录；e、故障记录：按照故障发生的时间顺序记录;3、遥测功能主要遥测量：电流、电压、功率因数等;通过系统底层的数据采集设备,数据经过采集、处理后送到控制站主机;4、报表功能系统根据用户定义的报表内容、格式、时间自动生成日报、月报、年报及考核报表,并可召唤、定时和条件驱动打印报表;5、其它辅助功能a、系统为全组态监控系统；具有良好的在线修改和扩充能力;组态及在线修改工作易操作,完全采用人机对话表格输入方式;b、系统对各种用户画面和数据库要进行在线修改、编程和定义;所有修改采用人机对话、菜单或表格输入方式,包括数据库生成,画面生成,控制监视、测量点参数的修改和删除,调度任务的生成和修改等;三、1、手动操作：1、将：“直流电源开关”向右转到“通”,模块上液晶屏亮;按“左”或“右”转为“手动”模式;2、按下MRS-16 模块上的绿色启动按钮,机组即进入启动程序,如第一次启动不成功,还会自动进行第二次、第三次启动;3、启动成功后,机组在怠速800r/min 左右运行15 秒左右,随之机组很快升速到额定转速1500r/min,这时可将空气开关手动合闸,“合闸”指示灯亮;机组可带负载工作;4、机组运行中,如出现故障,不允许继续运行,机组会停机,面板上故障指示灯会亮,模块上也会有故障显示;5、机组运行中,如需要正常停机,可先断开空气开关,再按下模块上的红色停机按钮,机组经过一段时间120 秒冷却后,自动停机;60、如有紧急情况,可按下控制箱面板上的红色蘑菇型“急停”按钮,机组立即停机;2、自动操作：1、将市电220V 电压接入控制箱内A、N 端子,并将空气开关QF 合上;2、按“左”或“右”转为自动模式AUTO;3、当市电失电时,继电器K5 常闭触点闭合,对模块发生遥控启动信号,机组即进入自启动程序,如第一次启动不成功,还会自动进行第二次、第三次启动;4、机组启动成功后,经怠速升额定转速,即切换开关供电;5、机组运行中,如出现故障,不允许继续运行,机组会停机,面板上故障指示灯会亮,模块上也会有故障显示;6、当市电恢复时,应切换到市电供电,机组空载运行,进入冷却停机程序,经过设定时间120S后,机组在额定转速位置停机;3、维护规程：1、检查冷却水、润滑油必须加到规定值,蓄电池是否充足电、机组上有无杂物、转动部件是否有螺丝松动等等,缺少冷却水、润滑油引起的后果等;2、机组在运转过程中,观察机房通风、水温、油压、充电显示、排烟颜色、电压、电流、频率、功率等是否在正常范围值内,以及运转声音是否异常等等3.机组在运行中观察运行声音,排烟颜色,水温,油压是否有泄漏情况等;熟悉机组的使用说明书,工作性能,报养要求;熟悉燃油,机油,冷却液的使用条件和规定四、UPS作为保护性的电源设备,其作用是至关重要的;当市电发生中断时,UPS立即将电池的电能通过逆变转换的方法向负载供电;1、由于一般负载在启动瞬间存在冲击电流,过大的电流可能会缩短使用寿命,甚至造成损坏;一般在使用时应首先给UPS供电,使其处于旁路工作状态,然后再逐个打开负载,避免负载电流对UPS的冲击,使UPS的使用寿命得以延长;关机顺序是首先逐个关闭负载,再将UPS关闭,使UPS处于旁路工作而充电器继续对电池组充电;2、UPS系统按使用要求功率余量不大,不宜满载使用;不要按照UPS的额定功率去使用,不要认为空着的接口不应该闲着而连接其他电器,长期满载状态将直接影响UPS寿命;3、当UPS电池出现故障时,应先查明原因;分清故障出处是负载还是UPS供电系统;是主机还是电池组;4、对于长期闲置不用的UPS,再重新投入使用之前,最好让UPS利用机内的充电回路对蓄电池浮充10～12h以后再用;UPS系统蓄电池的保养方法1、定期检查,包括:单体及蓄电池的浮充电压;连接处是否松动;电池外壳及极柱温度;极柱、安全阀周围是否有酸液及酸雾溢出;2、定期充电放电;每隔2～3个月应完全放电一次,放电时间长短可根据蓄电池的容量和负载大小确定;一次全负荷放电完毕后,按规定再充电8h以上;3、UPS主机对环境温度要求不高,5℃～40℃都能正常工作,但要求室内清洁,否则灰尘加上潮湿会引起主机工作故障;签到：。

用电安全知识培训目录一、基本概念 (2)1. 电力系统与电力安全 (3)2. 用电安全的重要性 (4)二、用电安全设备与工具 (6)1. 绝缘工具 (7)2. 电气安全防护设备 (8)3. 个人防护装备 (10)三、用电安全操作规程 (11)1. 设备安装与维修 (12)2. 电器使用与操作 (13)3. 电气线路维护 (15)四、用电安全事故预防与应急处理 (16)1. 电气火灾预防 (17)2. 触电事故预防 (18)3. 应急处理措施 (19)五、用电安全法律法规与责任 (20)1. 用电安全法律法规概述 (22)2. 用电安全责任与义务 (23)3. 用电安全事故法律责任 (24)六、用电安全培训与教育 (25)1. 用电安全培训内容 (26)2. 用电安全培训方法 (27)3. 用电安全意识培养 (28)七、实际案例分析 (29)1. 用电安全事故案例分析 (30)2. 用电安全问题探讨 (31)3. 用电安全经验分享 (32)一、基本概念电气安全：电气安全是指在电气设备和系统中，通过采取一定的措施，确保人身安全、设备安全和系统安全的一种综合性安全管理。

电气安全涉及到电气设备的选型、安装、使用、维护和报废等方面的问题，以及电气系统的规划、设计、施工、运行和改造等环节。

用电安全知识：用电安全知识是指在电气设备和系统中，为保障人身安全、设备安全和系统安全所必需的电气知识。

用电安全知识包括电气设备的性能、参数、使用方法、注意事项等方面的内容，以及电气系统的运行规律、故障诊断、预防措施等方面的信息。

用电安全培训：用电安全培训是指通过各种途径和形式，对企事业单位员工、电工等人员进行用电安全知识的教育和培训活动。

用电安全培训的目的是提高人们的用电安全意识，增强用电安全技能，降低用电事故的发生率。

用电安全管理制度：用电安全管理制度是指为了保障电气设备和系统的正常运行，防止电气事故的发生，对用电安全进行有效管理而制定的一系列规章制度。
