光学对中与读数方法

简述经纬仪光学对中器的使用方法经纬仪光学对中器是一种用于地理测量和导航的仪器，它通过测量天体的高度角来确定地球上任意一点的经度和纬度。

它的使用方法相对简单，但在实际操作中仍然需要一定的技巧和经验。

接下来，我们将从简单到复杂地介绍经纬仪光学对中器的使用方法，帮助你更好地理解和掌握这一技术。

1. 准备工作在开始使用经纬仪光学对中器之前，首先需要做一些准备工作。

检查仪器是否完好无损，确保天气条件适合测量，以及选择一个开阔的地方进行观测。

2. 确定观测目标经纬仪光学对中器的主要观测对象是天体，如太阳、星星或月亮等。

在选择观测目标时，需要考虑天体的亮度和可见度。

3. 观测过程观测过程中，最关键的一步是对中。

对中是将经纬仪光学对中器的视准轴准确对准到目标天体上的过程。

具体方法如下：a. 通过望远镜或裸眼观察目标天体，并确定其大致位置。

b. 调节经纬仪光学对中器的旋钮或杆件，使目标天体在望远镜的视场中居中。

c. 采用微调器进行精细调节，使目标天体在十字细丝或刻度盘上的某个标记点上。

4. 读取测量结果经过对中后，就可以读取测量结果了。

一般情况下，经纬仪光学对中器会配有刻度盘或测量光束的角度尺。

通过读取刻度盘上的数值或通过角度尺测量光束的角度，就可以得到天体的高度角。

5. 计算经纬度通过测量天体的高度角，我们可以利用一些数学公式来计算地球上的经度和纬度。

具体的计算方法可以参考相关的地理测量和导航书籍或在线资源。

6. 注意事项在使用经纬仪光学对中器时，需要注意以下几点：a. 注意保持仪器的稳定。

任何晃动或振动都会对测量结果产生影响。

b. 在选取观测目标时，尽量选择离地平线较高的天体。

这样可以减少大气折射的影响。

c. 在测量过程中，避免暴露于强烈的阳光或其他明亮的光源下，以免干扰观测结果。

回顾和总结：经纬仪光学对中器是一种用于测量地球上任意一点的经度和纬度的仪器。

它的使用方法相对简单，主要包括准备工作、确定观测目标、对中、读取测量结果和计算经纬度等步骤。

《经纬仪实验》实验指导书实验课仪器使用及安全须知1、严格遵守“1米原则”、“一臂原则”！2、严禁在道路中间安置测站！3、严禁坐仪器箱子及其他实验器材！4、长距离搬运仪器应装箱，短距离搬运严禁扛在肩上、不加任何防护！装箱仪器拿起前，务必检查箱盖是否紧闭！5、严禁将水准尺靠着树干、路灯或墙柱上！水准尺不用时，应顺着放在路边。

6、仪器取用及装箱，严禁在手托或怀抱仪器箱的情况下进行！仪器装箱前务必将所有制动螺旋松开，光学经纬仪须将竖盘指标补偿器关闭。

7、仪器安置前，务必检查三脚架是否安装稳固！在光滑地面上，必须做好相应防护措施！8、安置仪器时，在旋紧连接螺旋前绝对不能松手！9、使用钢尺严禁遭车辆碾压！钢尺使用完毕应做擦拭处理。

10、三脚架、仪器上所有螺旋的使用宜用力适度，严禁用力过猛！严禁用手、手帕等物擦拭目镜、物镜等光学部件！11、实验/实习完成后，收工时务必清点仪器和工具，以防丢失！尤其是测钎、尺垫等工具，应派专人负责看守与携带。

经纬仪实验1 经纬仪的认识与使用一、实验目的1、根据测角原理掌握经纬仪的构造特点。

2、认识DJ6光学经纬仪的基本结构、主要部件名称和作用、轴系关系。

3、学会经纬仪的基本操作和读数方法。

二、实验内容1、认识DJ6经纬仪各部件的名称；熟悉经纬仪各螺旋的作用及操作方法。

2、了解经纬仪上主要轴线的名称及应满足的条件。

3、练习经纬仪的基本操作和读数。

三、实验步骤1、认识DJ6光学经纬仪的各操作部件，掌握其使用方法。

将经纬仪三脚架架腿张开安放在地面上，使架头大致水平，三个脚尖插入地面使之稳定。

开箱取出经纬仪放在架头上，一手扶住经纬仪，一手旋紧脚架中心连接螺旋，将经纬仪与三脚架稳固连接。

逐一认识经纬仪的各操作部件，了解其作用及使用方法。

2、掌握经纬仪的基本操作。

经纬仪的基本操作步骤可分为：对中、整平、瞄准和读数。

1）对中和整平——光学对中、整平（1）目估法对中、整平（未放仪器的情况）使三脚架的中心位于测站点的铅垂线上（丢石子）；目估法使架头保持水平（2）前后左右移动两个脚法对中（已安放仪器的情况）固定三脚架一脚；双手持脚架另二脚并不断调整其位置；同时观测光学对点器十字分划，使对点器十字分划基本对准测站标志，踩实脚架（3）旋动脚螺旋精确对中：调节脚螺旋（三个脚螺旋同时转动），使光学对点器精确对准测站标志（4）伸缩架腿法粗略整平：伸缩三脚架的两条腿，调平仪器，使圆气泡居中（5）旋动脚螺旋精确整平（左手拇指法则）：转动照准部使管水准轴与两脚螺旋连线方向平行；以相反的方向转动两脚螺旋使管水准器气泡居中；转动照准部90°，使水准管与原来的方向垂直；转动第三只脚螺旋使管水准器气泡居中（6）检查对中，平移仪器，再次精确整平检查光学对中器，若分划圈中心偏离测站点标志，则稍松中心连接螺旋，前后左右平行移动基座，使之精确对中。

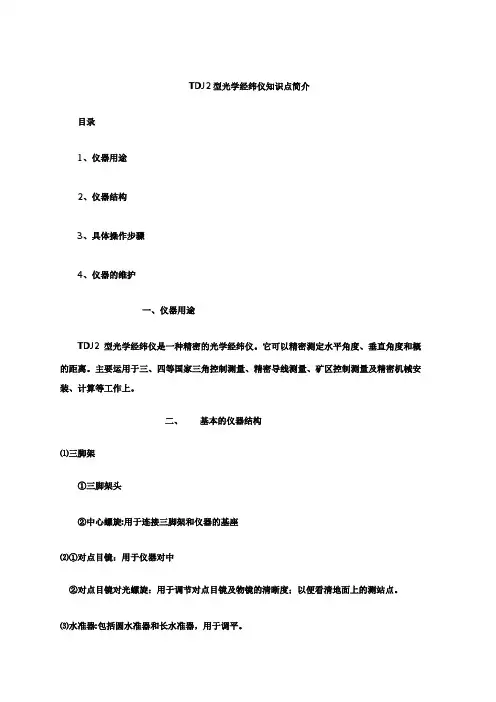

TDJ2型光学经纬仪知识点简介目录1、仪器用途2、仪器结构3、具体操作步骤4、仪器的维护一、仪器用途TDJ2型光学经纬仪是一种精密的光学经纬仪。

它可以精密测定水平角度、垂直角度和概的距离。

主要运用于三、四等国家三角控制测量、精密导线测量、矿区控制测量及精密机械安装、计算等工作上。

二、基本的仪器结构⑴三脚架①三脚架头②中心螺旋:用于连接三脚架和仪器的基座⑵①对点目镜：用于仪器对中②对点目镜对光螺旋：用于调节对点目镜及物镜的清晰度；以便看清地面上的测站点。

⑶水准器:包括圆水准器和长水准器，用于调平。

⑷望远镜①望远镜调焦手轮：调清物象，让目标成像在十字丝分划板上。

②望远镜目镜对光螺旋:调清十字丝，放大物象。

操作方法:先分别逆时针旋转望远镜调焦手轮和望远镜目镜对光螺旋至无穷大处，再顺时针旋转望远镜目镜对光螺旋直到物象清晰。

③望远镜镜筒的上、下二面均装光学粗瞄准器，以便于在正倒镜观测时均可用其进行粗瞄。

筒内装有反光板，以便于夜间观测时用其照明分划板。

(5)度盘转向手轮：用于在读数窗口中切换水平度盘和垂直度盘。

⑹制动器:水平制动和垂直制动⑺微调器水平微调：精确控制水平方向对点，在制动按钮锁定后才起作用。

①垂直微调：精确控制垂直方向对点，在制动按钮锁定后才起作用。

⑻反光镜①水平反光镜：调节水平读数窗口的亮度。

②垂直反光镜: 调节垂直读数窗口的亮度。

(9)指标水准器微动手轮：用于水平调零时设置“度”、“分”值。

(10)测微器手轮:用于水平调零时的“秒”值设置以及调整读数窗口分划线的相对位置。

(11)竖盘指标自动归零补偿器：消除仪器整平后的剩余误差（是各次测量值与其算术平均值之差，即实际观察值与回归估计值的差,也称残差。

）给竖盘读数带来的影响，其原理是当仪器竖轴有一小倾角时，悬挂平板相应地的反向摆转一角度，使得通过平板的光线产生偏移，减少竖轴倾斜带来的误差。

（12）读数系统①读数显微器目镜对光螺旋:控制读数窗口的清晰度三个窗口:数字窗、符合窗、秒数窗。

简述光学经纬仪对中整平的步骤光学经纬仪是一种用于测量水平角和垂直角的仪器，也是进行中整平的必备工具。

中整平是保证建筑物或其他结构物水平的重要步骤，下面介绍光学经纬仪对中整平的具体步骤。

步骤一：安装光学经纬仪需要选择一个相对平整的地面作为测量基准面，然后使用三角定位法将光学经纬仪放置在地面上。

在安装过程中，需要确保光学经纬仪水平放置，不要受到任何外部干扰。

步骤二：校准光学经纬仪在使用光学经纬仪进行中整平之前，需要进行校准以确保仪器准确。

具体来说，需要进行两个方面的校准：水平校准和垂直校准。

水平校准：将光学经纬仪旋转180度，检查水平圆盘上的气泡是否在中心线上。

如果气泡偏离中心线，需要通过调整三脚架平衡来使其恢复水平状态。

垂直校准：将光学经纬仪调整到垂直状态，然后检查垂直圆盘上的气泡是否在中心线上。

如果气泡偏离中心线，需要通过调整垂直圆盘上的调节螺丝来使其恢复垂直状态。

步骤三：测量基准点在进行中整平之前，需要测量基准点的高程和水平位置。

为了确保准确性，需要选择至少三个基准点，并测量它们的高程和水平位置。

步骤四：测量目标点在测量目标点之前，需要将光学经纬仪调整到水平状态，并将其对准基准点。

然后，通过旋转仪器和调节望远镜的高度，将目标点置于视野中心。

步骤五：计算偏差在将光学经纬仪对准目标点的过程中，会产生一定的偏差。

为了计算这些偏差，需要记录水平角度和垂直角度，并计算其与基准点之间的差值。

然后，根据这些差值来计算出目标点的高程和水平位置。

步骤六：调整目标点根据计算出的偏差值，需要对目标点进行调整，使其恢复水平状态。

具体来说，需要使用水平仪或水准仪来调整目标点，直到其与基准点的高程和水平位置相同。

步骤七：复查测量结果完成调整后，需要再次使用光学经纬仪对目标点进行测量。

如果结果与之前的测量结果相同，说明中整平已完成。

如果结果不同，需要重新进行调整和测量，直到达到准确的结果。

以上是光学经纬仪对中整平的详细步骤。
