步进电机驱动的实现方法

步进电机的驱动原理
步进电机的驱动原理可以通过以下几点来解释：
1. 电磁驱动：步进电机内部通常包含多个线圈，每个线圈都有一对电极。

通过交替通电来激励这些线圈，可以产生磁场。

这个磁场与固定磁铁或其他线圈的磁场相互作用，从而使电机转动。

2. 步进角度：步进电机的转动一般是围绕其轴心以一定的步进角度进行的。

这个步进角度是由电机的结构和驱动信号决定的。

常见的步进角度有1.8度、0.9度、0.72度等。

通过适当的电
流驱动和控制信号，可以实现电机按照这些角度进行准确的转动。

3. 控制信号：步进电机一般需要外部的电流驱动器或控制器来提供适当的电流和控制信号。

这些控制信号通常是脉冲信号，通过改变脉冲的频率、宽度和方向，可以控制电机的转动速度和方向。

4. 开环控制：步进电机的控制通常是开环控制，即没有反馈回路来监测电机的实际位置和速度。

控制信号是基于预先设定的脉冲数目和频率来驱动电机的。

因此，步进电机在运行过程中可能存在累积误差，特别是在高速运动或长时间运行的情况下。

总而言之，步进电机的驱动原理是通过控制电流、改变磁场以及控制信号的脉冲，实现电机按照设定的步进角度进行准确转动的过程。

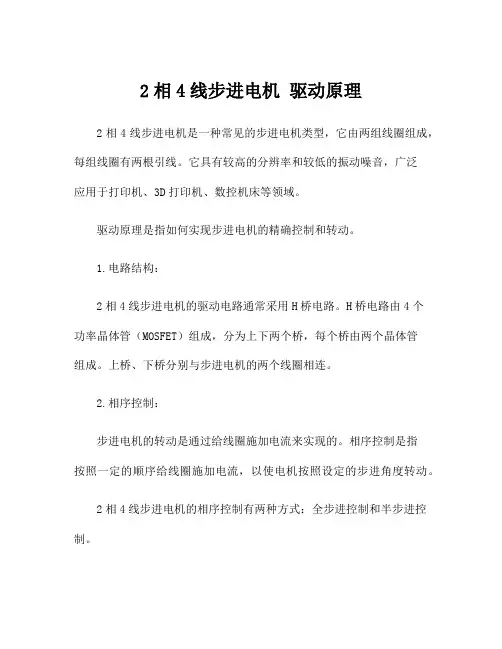

2相4线步进电机驱动原理2相4线步进电机是一种常见的步进电机类型，它由两组线圈组成，每组线圈有两根引线。

它具有较高的分辨率和较低的振动噪音，广泛应用于打印机、3D打印机、数控机床等领域。

驱动原理是指如何实现步进电机的精确控制和转动。

1.电路结构：2相4线步进电机的驱动电路通常采用H桥电路。

H桥电路由4个功率晶体管（MOSFET）组成，分为上下两个桥，每个桥由两个晶体管组成。

上桥、下桥分别与步进电机的两个线圈相连。

2.相序控制：步进电机的转动是通过给线圈施加电流来实现的。

相序控制是指按照一定的顺序给线圈施加电流，以使电机按照设定的步进角度转动。

2相4线步进电机的相序控制有两种方式：全步进控制和半步进控制。

全步进控制是指每次给线圈施加一个相位的电流，使得电机转动一个步进角度。

如A相线圈为高电平，B相线圈为低电平，则电机转动一个步进角度。

然后保持两个相位的电平状态不变，电机保持静止。

半步进控制是在全步进控制的基础上，通过改变线圈的电流方向和大小，使电机转动一个半步进角度。

首先给A相线圈施加高电平，电机转动一个步进角度，然后将A相线圈变为低电平，同时给B相线圈施加高电平，电机再转动一个步进角度。

这样，电机将以更小的角度精确转动。

3.驱动方式：步进电机的驱动方式有两种：双极性和单极性。

双极性驱动是指在步进电机的两个线圈中，每个线圈有两个施加电流的方向，即正向和反向。

这种驱动方式可以实现较高的转动力矩。

单极性驱动是指每个线圈只有一个施加电流的方向，另一个方向不施加电流。

这种驱动方式可以简化驱动电路的设计，但转动力矩相对较小。

4.驱动器选择：对于2相4线步进电机，需要选择合适的驱动器。

驱动器是电机与控制信号之间的接口电路，可以根据输入信号控制电机转动。

驱动器通常具有以下功能：-产生恰当的相序控制信号-控制每个线圈的电流-限制电流的峰值和保护电机常见的驱动器有步进电机芯片、步进电机驱动板等。

在选择驱动器时，需要考虑电机的电流和电压要求、控制信号的格式和接口、驱动器的工作温度等因素。

两相步进电机驱动算法一、概述两相步进电机是一种广泛应用于各种自动化设备中的微特电机，通过控制电机的驱动信号，可以实现电机的正反转、速度和精度的控制。

为了实现精确的控制，需要合理的驱动算法。

二、驱动原理两相步进电机通常采用两种通电方式：正向通电和反向通电。

在正向通电状态下，电机顺时针旋转；在反向通电状态下，电机逆时针旋转。

通过控制电机的通电顺序和脉冲频率，可以实现电机的精确控制。

三、驱动算法1.初始化阶段：在开始驱动两相步进电机之前，需要进行一些初始化设置，包括设定电机的转速、精度等参数。

同时，还需要设置驱动器的参数，如电流、电压等。

2.脉冲分配算法：根据设定的转速和精度，需要计算出每个时刻应该发送的脉冲数量和脉冲频率。

常用的脉冲分配算法有八步法、七步法等，可以根据实际需求选择合适的算法。

3.电流控制算法：两相步进电机的驱动电流直接影响电机的转速和精度，因此需要采用合适的电流控制算法。

常用的电流控制算法有恒流控制、斩波控制等，可以根据电机的性能和实际需求选择合适的算法。

4.微分电流控制：为了实现更好的动态响应和控制精度，可以引入微分电流控制算法。

该算法通过对电流的变化趋势进行微分，提前发送一定量的脉冲，使电机提前达到所需的转速和精度。

5.防抖动处理：在发送脉冲后，需要检测电机是否产生了抖动。

如果产生了抖动，可能是由于脉冲信号的微小波动或机械振动引起的，需要重新计算脉冲数量和频率。

四、注意事项1.避免使用不当的脉冲分配算法和电流控制算法，以免影响电机的性能和精度。

2.在调整驱动参数时，应逐步调整，逐步测试，确保电机在各种工况下都能稳定运行。

3.在使用过程中，应注意电机的维护和保养，定期检查电机的机械部件和电气部件是否正常。

五、总结两相步进电机的驱动算法是实现电机精确控制的关键。

合理的脉冲分配算法和电流控制算法可以提高电机的性能和精度，而微分电流控制和防抖动处理则可以更好地应对动态响应和控制精度的问题。

步进电机驱动细分原理
步进电机驱动细分原理是通过改变电流波形来实现对步进电机精细控制的一种方法。

在传统的双极性驱动方式中，每一相都只有两种状态：激活和不激活。

而细分驱动则将每一相的激活状态进行进一步细分，使得电流具有更多个离散的状态。

细分驱动的基本原理是通过改变驱动器输出的电流波形来实现对步进电机转子位置的微调。

具体来说，细分驱动使用一种特殊的电流控制技术，将总电流周期性地细分成多个小的电流脉冲。

通过改变电流脉冲的大小和时序，可以在每一个基本步进角度上进行更细致的位置控制。

通常，在步进电机驱动器中使用的细分驱动方式有全步进和半步进两种。

全步进是最基本的细分方式，在一个完整的电流周期内将电流波形分为两个相等的部分，每个部分激活的时间持续一个基本步进角度。

而半步进则是在全步进的基础上，对激活时间进行了进一步细分，使得每个部分激活的时间只有全步进时间的一半，从而实现了更精细的位置控制。

细分驱动的实现离不开现代步进电机驱动器中的电流控制电路。

这些电路通常包括高性能的电流感应器、精确的分流器和多级放大器等。

通过这些电路的协同作用，细分驱动器可以在每个细分步进角度上产生相应大小和时序的电流脉冲，实现对步进电机位置的微调控制。

总而言之，步进电机驱动细分原理是通过改变电流波形来实现
对步进电机位置的微调。

通过细分驱动方式，可以获得更精细的步进角度控制，提高步进电机的定位精度和运动平滑性。

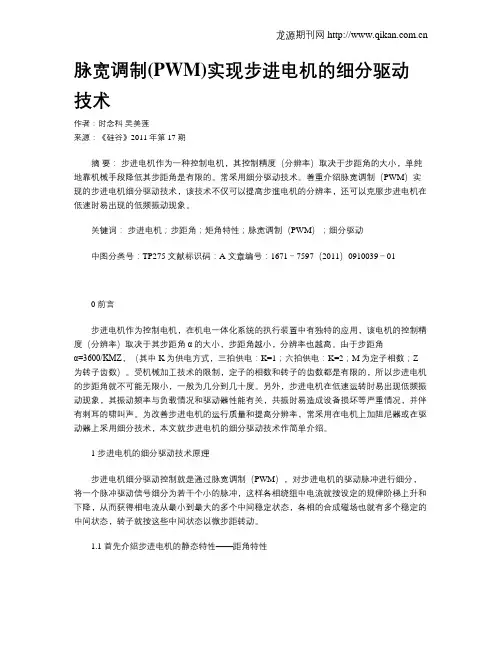

脉宽调制(PWM)实现步进电机的细分驱动技术作者：时念科吴美莲来源：《硅谷》2011年第17期摘要：步进电机作为一种控制电机，其控制精度（分辨率）取决于步距角的大小，单纯地靠机械手段降低其步距角是有限的。

常采用细分驱动技术。

着重介绍脉宽调制（PWM）实现的步进电机细分驱动技术，该技术不仅可以提高步進电机的分辨率，还可以克服步进电机在低速时易出现的低频振动现象。

关键词：步进电机；步距角；矩角特性；脉宽调制（PWM）；细分驱动中图分类号：TP275 文献标识码：A 文章编号：1671－7597（2011）0910039－010 前言步进电机作为控制电机，在机电一体化系统的执行装置中有独特的应用，该电机的控制精度（分辨率）取决于其步距角α的大小，步距角越小，分辨率也越高。

由于步距角α=3600/KMZ，（其中K为供电方式，三拍供电：K=1；六拍供电：K=2；M为定子相数；Z 为转子齿数）。

受机械加工技术的限制，定子的相数和转子的齿数都是有限的，所以步进电机的步距角就不可能无限小，一般为几分到几十度。

另外，步进电机在低速运转时易出现低频振动现象，其振动频率与负载情况和驱动器性能有关，共振时易造成设备损坏等严重情况，并伴有刺耳的啸叫声。

为改善步进电机的运行质量和提高分辨率，常采用在电机上加阻尼器或在驱动器上采用细分技术，本文就步进电机的细分驱动技术作简单介绍。

1 步进电机的细分驱动技术原理步进电机细分驱动控制就是通过脉宽调制（PWM），对步进电机的驱动脉冲进行细分，将一个脉冲驱动信号细分为若干个小的脉冲，这样各相绕组中电流就按设定的规律阶梯上升和下降，从而获得相电流从最小到最大的多个中间稳定状态，各相的合成磁场也就有多个稳定的中间状态，转子就按这些中间状态以微步距转动。

1.1 首先介绍步进电机的静态特性——距角特性静态特性是指步进电机绕组电流为恒定值，转子静止不转时表现出的机械特性，也叫矩——角特性。

空载时，当且仅当某相通电并保持，此时，转子相应的齿与该相定子对齐，这时转子不输出电磁转矩。

PLC如何控制步进电机PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，通过输入/输出模块对各种机电设备进行控制。

在PLC系统中，步进电机是常见的执行元件之一，它具有准确的位置控制和高的加减速性能。

本文将介绍PLC如何控制步进电机，包括步进电机的驱动方式、PLC的控制原理及步进电机控制的程序设计。

一、步进电机的驱动方式1.串行通信驱动方式：步进电机通过串行通信驱动方式与PLC进行通信和控制。

首先，将PLC与串行通信模块相连，通过串行通信模块与步进电机控制器进行通信。

PLC通过串行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。

2.并行通信驱动方式：步进电机通过并行通信驱动方式与PLC进行通信和控制。

与串行通信驱动方式类似，首先将PLC与并行通信模块相连，通过并行通信模块与步进电机控制器进行通信。

PLC通过并行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。

3.脉冲驱动方式：步进电机通过脉冲驱动方式与PLC进行通信和控制。

在脉冲驱动方式中，需要PLC输出脉冲信号控制步进电机。

通常情况下，PLC将脉冲信号传递给步进电机驱动器，在驱动器中产生相应的控制信号，实现对步进电机的控制。

二、PLC的控制原理PLC作为控制器，一般采用扫描运行方式。

其运行原理如下：1.输入信号读取：PLC将外部输入信号输入到输入模块中，采集输入信号，并将其从输入模块传递给中央处理器（CPU）进行处理。

2. 程序执行：CPU根据事先编写好的程序进行处理，包括数据处理、逻辑运算和控制计算等。

PLC程序一般采用ladder diagram（梯形图）进行编写。

3.输出信号控制：根据程序的执行结果，CPU将处理好的数据通过输出模块发送给外部设备，用于控制和操作外部设备。

三、步进电机控制的程序设计步进电机的控制程序主要包括参数设定、模式选择、起停控制、运动控制等部分。

下面以一个简单的例子来说明步进电机控制的程序设计过程：1.参数设定：首先需要设定步进电机的一些参数，如电机型号、步距角度、运动速度等。

步进电机细分驱动原理
步进电机细分驱动原理是指通过驱动电路将步进电机的每一步细分为更小的步数，从而使步进电机的转动角度更精确。

细分驱动原理的关键在于通过改变驱动电流的大小和方向来实现步进电机每一步的控制。

常见的细分驱动方式有全步细分和微步细分两种。

在全步细分中，驱动电路会根据输入的脉冲信号，按照步进电机的步距角度来控制电流大小和方向。

比如在单相全步细分驱动中，每个脉冲信号对应一个步进角度，驱动电路会根据脉冲信号的频率和方向控制电流的大小和方向，从而实现步进电机的转动。

在微步细分中，驱动电路将每一步细分为更小的步数，从而使步进电机的转动更加平滑和精确。

微步细分驱动通常采用PWM（脉宽调制）技术，通过调节电流的占空比来实现细分
控制。

例如，当需要将每一步细分为10个微步时，驱动电路
会根据输入的脉冲信号和PWM调制信号，以较高的频率控制
电流的开关状态和占空比，从而实现步进电机的微步细分控制。

细分驱动原理的核心是通过改变驱动电流的大小和方向来控制步进电机的转动角度。

通过细分驱动，可以使步进电机的转动更加平滑和精确，从而满足一些对转动精度要求较高的应用场景。

步进电机驱动器方案引言步进电机是一种能够将电力信号转化为机械运动的设备，被广泛应用于各种自动化系统中。

步进电机的驱动方式决定了其在系统中的性能和精度。

本文将介绍几种常见的步进电机驱动器方案，分析其特点和适用范围。

一、直流驱动器方案直流驱动器是一种最常见的步进电机驱动器方案之一。

它通过直流电源和H桥电路来控制步进电机的旋转。

该方案具有以下特点：1. 简单可靠：直流驱动器方案的电路相对简单，易于实现和维护。

2. 精度较低：由于直流驱动器方案无法提供闭环控制和精确的电流驱动，因此其驱动精度相对较低。

3. 适用范围广：直流驱动器方案适用于一些要求不那么高的应用场景，如低精度打印机、门禁系统等。

二、脉冲驱动器方案脉冲驱动器方案采用脉冲信号控制步进电机的运动。

它通过控制脉冲信号的频率、峰值和占空比来实现步进电机的转动。

该方案具有以下特点：1. 高精度：脉冲驱动器方案可以实现高精度的控制，可达到微步驱动，提高系统的运动精度。

2. 复杂控制：脉冲驱动器方案需要精确控制脉冲信号的参数，对控制系统的算法和硬件要求较高。

3. 应用广泛：脉冲驱动器方案适用于许多要求高精度控制的场景，如制造业中的自动化装配线、精密仪器等。

三、闭环控制驱动方案闭环控制驱动方案是一种通过反馈控制来实现步进电机控制的方案。

它通过传感器反馈步进电机的位置信息，实时调整驱动信号，以达到精确控制的目的。

该方案具有以下特点：1. 高精度：闭环控制驱动方案可以实现非常高的位置控制精度，减小步进电机的非线性误差和震动。

2. 复杂昂贵：闭环控制驱动方案的实现较为复杂，需要采用传感器进行位置反馈，同时增加了硬件和算法的成本。

3. 高要求应用：闭环控制驱动方案适用于对位置精度要求极高的场景，如医疗设备、半导体制造等。

结论在步进电机的驱动器方案中，直流驱动器方案简单可靠，适用于一些不对精度要求过高的应用场景。

脉冲驱动器方案具有较高的控制精度，适用于大多数精密控制应用。

步进电机四相八拍怎么驱动步进电机是一种常见的电机类型，其特点是可以通过控制每一个步进角度来实现准确的位置控制。

步进电机按照其驱动方式可以分为几种，其中四相八拍驱动方式是比较常见的一种。

在四相八拍驱动方式中，步进电机的每个相位都有两个状态，通电和断电。

通过控制这八个状态的组合，可以精确地控制步进电机的运动。

下面将介绍一下四相八拍驱动方式的原理和具体操作方法。

首先，步进电机有四个线圈，分别称为A、B、C、D相。

在四相八拍驱动方式中，需要两个控制器来控制电机的运动，一个控制器用来控制A相和C相的通断，另一个控制器用来控制B相和D相的通断。

这样就可以实现步进电机的顺时针和逆时针旋转。

具体来说，当控制器1给出A相通电、C相断电的指令时，步进电机会向前走一步；当控制器1给出A相断电、C相通电的指令时，步进电机会向后走一步。

同理，通过控制器2给出B相和D相的通断指令，也可以实现步进电机的正反转。

为了控制步进电机按照设定的路径运动，需要编写相应的控制程序。

这个程序会根据步进电机的特性和要求，确定每一步的控制信号顺序和时序，以实现准确的位置控制。

编写这样的程序需要考虑到步进电机的速度、加速度、负载情况等因素，保证步进电机能够按照预期的路径精确运动。

在实际应用中，四相八拍驱动方式可以广泛用于需要精确定位和控制的场合，例如打印机、数控机床、机器人等领域。

通过准确控制步进电机的旋转角度，可以实现复杂的动作和路径规划，提高生产效率和质量。

总的来说，四相八拍驱动方式是一种常见且有效的步进电机驱动方式，通过合理的控制可以实现精准的位置控制。

在工业自动化和机械控制领域有着广泛的应用，对于提高生产效率和产品质量都起到了积极的作用。

1。

51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。

其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。

二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。

通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。

同时，还需要连接一个驱动器来提高电机的驱动能力。

2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。

在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。

同时，还需要设置电机的步距角和转向，以保证电机的精确控制。

3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。

步进电机驱动方案概述步进电机是一种非常常用的电动机，常用于需要精确位置控制的设备和系统中。

它通过控制电流的方向和大小来实现旋转，在许多应用中具有良好的性能和可靠性。

步进电机驱动方案是指将电机与控制电路相结合，实现对步进电机运动的控制和驱动。

本文将介绍几种常见的步进电机驱动方案，包括单相和双相驱动方案。

我们将重点讨论它们的原理、优缺点以及适用场景，以帮助读者选择最合适的步进电机驱动方案。

单相驱动方案原理单相驱动方案是最简单和常见的步进电机驱动方案之一。

它基于步进电机的特性：每个电极组依次激活和关闭，以便使电机转动。

单相驱动方案使用两个晶体管来控制电机的两个电极，通常称为A相和B 相。

通过控制晶体管的导通和断开，可以实现步进电机的旋转。

优点•简单的电路结构•成本低•容易理解和实现缺点•输出力矩较低•不适用于高速应用•低效率适用场景•低成本应用•速度要求不高的应用•不需要高力矩的应用双相驱动方案原理双相驱动方案是一种改进的驱动方案，通过使用四个晶体管来控制步进电机的两个相。

与单相驱动方案相比，双相驱动方案可以提供更高的力矩和速度。

在双相驱动方案中，每个相都包含两个电极，通常称为A+、A-和B+、B-。

通过改变晶体管的导通和断开，可以实现电机的旋转。

在每个步进脉冲中，晶体管依次导通和断开，使电机转动。

优点•较高的力矩输出•较高的速度•较高的效率缺点•复杂的电路结构•成本较高适用场景•高速应用•高力矩要求的应用•对效率要求较高的应用高级驱动方案除了单相和双相驱动方案，还有一些高级的步进电机驱动方案，用于满足更复杂的应用需求。

这些方案通常包括使用更多的相位和更复杂的电路。

例如，四相驱动方案通过使用八个晶体管和四个相位来控制电机。

这种方案提供了更高的细分能力和更平滑的运动。

另一种高级的驱动方案是微步进驱动，通过改变步进脉冲的频率和幅度来实现更精细的控制。

微步进驱动可以提供更高的精度和平滑的运动。

这些高级驱动方案在某些特定的应用中非常有用，但也更加复杂和昂贵。

步进电机最简单的驱动方法步进电机是一种常见的电机类型，它可以根据输入的脉冲信号来精确控制旋转角度，适用于许多自动控制领域。

在步进电机的驱动方法中，最简单的方式是使用驱动器和控制器来实现基本的控制。

步进电机最简单的驱动方法通常采用的是开环控制系统。

开环控制是一种简单直接的控制方法，通过向步进电机施加固定的脉冲信号来驱动电机旋转。

在这种方法中，控制系统不会对电机的实际运动进行反馈检测，而是仅依赖于输入的脉冲信号来控制电机的步进运行。

为了实现步进电机的最简单驱动方法，需要准备以下几个关键元素：1.步进电机：作为被驱动的执行器，根据输入的信号进行步进运动。

2.驱动器：将控制器发送的信号转换为电机可以理解的脉冲信号，驱动电机正常工作。

3.控制器：负责生成适时的脉冲信号，控制电机的步进运动。

在步进电机的最简单驱动方法中，控制器生成的脉冲信号会传输给驱动器，驱动器再将信号传送给步进电机，从而让电机按照一定的步距顺序运转。

这种开环控制方法简单高效，适用于一些对运动精度要求不高的场景，比如简单的机械转动、小型设备控制等。

尽管步进电机的最简单驱动方法在某些应用中效果显著，但也存在一些局限性。

由于开环控制无法对电机实际运动状态进行监测和修正，容易出现误差累积导致不精确的情况。

因此，在一些对运动精度要求高的场景中，通常需要采用闭环控制系统，结合位置反馈传感器实现更精准的控制。

在实际应用中，可以根据需要选择合适的步进电机驱动方法。

若对精度要求不高，且对成本和复杂度有限制，最简单的开环控制方法可能是较为合适的选择。

而在一些对精度要求高、需求复杂的场景中，闭环控制系统通常能更好地满足要求。

综上所述，步进电机的最简单驱动方法采用开环控制系统，通过控制器生成的脉冲信号驱动电机旋转。

这种方法简单直接，适用于一些精度要求不高的场景。

在实际应用中，需要根据具体需求选择合适的驱动方法，以达到最佳控制效果。

步进电机工作原理及实现步进电机是一种基于数字信号控制的电机，其优点是精确性高、稳定性好、反应速度快、精度高等，在各种电子设备、工业自动化生产线等领域得到广泛应用。

本文将介绍步进电机的工作原理及实现方法。

一、工作原理步进电机是将数字信号转化为机械运动的电机，其工作原理是利用永磁体磁极和电磁体之间的相互作用力实现转动。

永磁体磁极作为转子，电磁体作为定子，电流通过定子线圈时产生磁场，使磁极旋转。

由于永磁体上的磁极和定子线圈之间的相互作用力，可以在定子线圈上加上电流来控制永磁体的旋转角度和速度。

实际上，步进电机工作原理可归纳为两种类型：一种是单相驱动，另一种是双相驱动。

单相驱动是通过两相线圈相互作用实现电机旋转，而双相驱动是两组线圈交替工作以实现电机转向。

二、实现方法步进电机基本上由步进电机控制器、运动控制系统和驱动器组成。

其中，步进电机控制器负责发出电信号，指示步进电机在何时如何转动。

驱动器则将电信号转成电流信号，提供足够强度的电流使步进电机运转。

步进电机控制器可分为两种：基于程序控制的、基于手动控制的。

基于程序控制的步进电机控制器使用软件编程语言，例如C语言、Java语言、Python语言等，可控制步进电机的准确位置、速度、加减速度和方向等等。

而基于手动控制的步进电机控制器通常是用旋转式开关或者按钮控制电机运行，控制程序相比较需更加麻烦，但是控制完成后通常可以不用再次调整。

在实现步进电机工作过程中，关键的一点是需要确定操作步骤的顺序及其所对应控制信号。

实现步进电机的3步过程如下：第一步：控制驱动器将电流脉冲传至电机控制器，控制器发出相应改变线圈电流方向的信号。

第二步：驱动电流流过线圈，形成磁场，改变磁极方向，推动转子转动一定角度。

第三步：将此过程重复，形成连续的步进电机运动。

最后，实现步进电机运行还需要注意以下几点：一是步进电机控制器通常都是基于矢量运算而设计的，所以控制器在处理步进电机的控制信号时会有一定的延迟；二是驱动器输出的电流越大，电机的扭矩越大，控制电流需小心控制，否则电机可能会损坏；三是步进电机能够保持持续相对稳定的速度，因此能够承受比起直流电机耐久度更长。

四线双型步进电机驱动程序汇编语言一、概述四线双型步进电机是一种常用的电机类型，其驱动程序可以使用汇编语言实现。

本文将介绍四线双型步进电机驱动程序的汇编语言实现方法。

二、步进电机工作原理步进电机是一种将输入脉冲信号转换为旋转运动的电机。

其工作原理是通过改变电磁场的方向和大小来控制转子的位置。

常见的步进电机有两种类型：单相和双相。

其中，双相步进电机分为四线单型和四线双型两种。

三、四线双型步进电机驱动程序实现1. 硬件连接四线双型步进电机需要连接到控制器上，其中，A相、B相、C相和D 相分别连接到控制器上的对应引脚。

此外，还需要一个使能信号引脚和一个方向信号引脚。

2. 程序实现（1）初始化在程序开始时，需要对控制器进行初始化设置。

具体包括设置引脚方向和模式等参数。

（2）驱动函数驱动函数是实现步进电机旋转运动的核心代码。

其主要思路是根据输入的脉冲信号来改变输出端口引脚的状态，从而控制电机转动。

具体实现方法如下：a. 根据输入的脉冲信号确定下一步的方向和步数；b. 根据当前位置和下一步位置之间的差值，确定需要改变的引脚状态；c. 将需要改变的引脚状态写入输出端口。

（3）延时函数为了保证电机转动的稳定性，需要在每次驱动后加入适当的延时。

延时函数可以使用计时器或者循环等方式实现。

四、总结本文介绍了四线双型步进电机驱动程序汇编语言实现方法。

通过对硬件连接和程序实现进行详细说明，读者可以更好地理解步进电机工作原理和驱动程序实现方法，从而更好地应用于实际项目中。

步进电机最简单的驱动方法有哪些步进电机是一种用于控制精度要求较高的电气设备，广泛应用于各种领域，如数控机床、打印设备、纺织机械等。

其驱动方法多种多样，其中最简单的几种驱动方法包括：1. 单相励磁驱动方法在步进电机的励磁中只使用单个电流来源（单个电源）。

这种方法的优点是结构简单，控制成本低，适用于一些对控制精度要求不高的场合，如家用电器中的应用。

然而，由于只有单一的电流来源，导致步进电机的控制精度较低。

2. 双相励磁驱动方法双相励磁是步进电机中应用较广，也是较为简单的一种驱动方法。

这种方法通过分别给两组线圈通以电流的方式来实现步进电机的转动。

双相励磁相比单相励磁，可以提高步进电机的控制精度和输出力矩。

3. 全桥驱动方法全桥驱动方法是一种通过使用四个功率晶体管（或MOS管）来控制步进电机相的通断，从而驱动步进电机旋转的方法。

这种驱动方法在控制精度和转矩输出上都相对较好，适用于一些有较高控制要求的场合，例如医疗设备、自动化生产线等。

4. 微步进驱动方法微步进驱动是指在步进电机正常步进的基础上，通过控制每个步进角度内的微步数来实现步进电机的平滑运动。

这种驱动方法可以进一步提高步进电机的控制精度，但相应地会增加控制复杂度和成本。

5. PWM电流控制驱动方法PWM电流控制驱动方法是通过调节电流脉宽的方式来控制步进电机的励磁电流，并且可以实现电流的增量式变化。

这种驱动方法在节能降耗、控制精度高、响应速度快等方面具有优势，适用于对控制效果有严格要求的场合。

综上所述，步进电机最简单的驱动方法主要包括单相励磁驱动、双相励磁驱动、全桥驱动、微步进驱动和PWM电流控制驱动等几种。

不同的驱动方法适用于不同的场合，在选择时需要根据实际需求综合考虑控制精度、成本和复杂度等因素，以实现最佳的驱动效果。

步进驱动器控制电机抱闸驱动电路的制作方法步进驱动器是一种常用于控制步进电机的装置，其可以控制电机按照一定的步进角度旋转。

而电机抱闸驱动电路则是用来控制电机抱闸的装置，它可以通过控制电机的转动方向和速度来实现对抱闸的控制。

本文将介绍一种制作步进驱动器控制电机抱闸驱动电路的方法，以下是步骤：1.准备材料和工具制作步进驱动器控制电机抱闸驱动电路所需的材料包括：步进驱动器模块、电机抱闸模块、电源适配器、连接线等。

还需要使用螺丝刀、钳子、压线钳等工具。

2.连接电源适配器和电机抱闸模块首先，将电源适配器的正负极分别与电机抱闸模块的正负极连接，这样可以为电机提供稳定的电源。

3.连接步进驱动器模块和电机抱闸模块将步进驱动器模块的脉冲、方向和使能信号引脚分别与电机抱闸模块的对应信号输入引脚连接。

通常，脉冲信号用来控制步进电机的转动角度，方向信号用来指示电机的转动方向，使能信号用来启用或禁用电机抱闸。

4.连接电机抱闸和步进驱动器模块将电机抱闸的相线分别与步进驱动器模块的对应输出引脚连接。

根据电机抱闸模块的连接方式和步进驱动器模块的输出方式，正确地连接电机抱闸和步进驱动器。

5.连接电源适配器和步进驱动器模块将电源适配器的正负极分别与步进驱动器模块的正负极连接，这样可以为步进驱动器提供稳定的电源。

6.调试和测试完成连接后，进行电路的调试和测试。

可以通过发送脉冲和方向信号，以及控制使能信号的高低电平来测试电机抱闸的转动情况。

根据测试结果，调整电路或参数，直至达到满意的效果。

制作步进驱动器控制电机抱闸驱动电路需要一定的电子知识和技能，同时需要注意正确接线和安全使用电源。

在实际制作过程中，还需要根据具体的步进驱动器和电机抱闸的型号和参数进行正确的连接和设置。

这里介绍的方法只是一种示范，具体操作还需根据实际情况进行调整。

总之，只要按照正确的步骤和方法进行安装和调试，就能够制作出一个稳定可靠的步进驱动器控制电机抱闸驱动电路。
