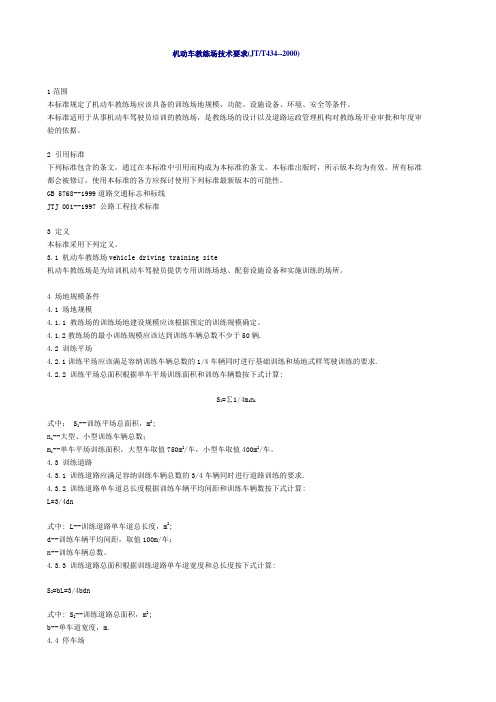

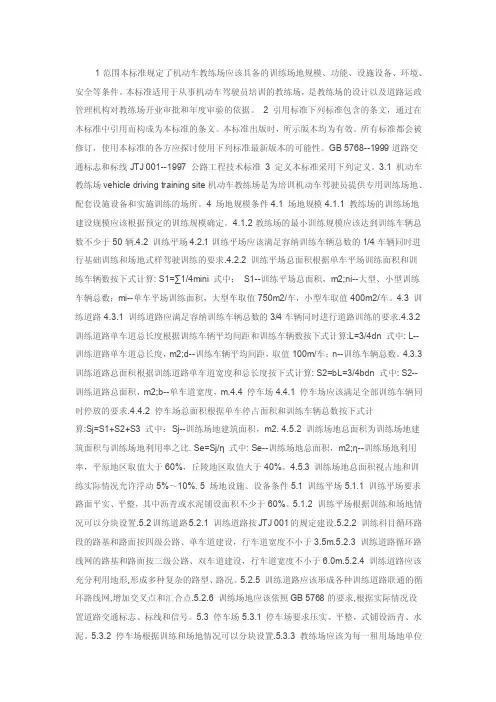

机动车教练场技术要求(JT/T434--2000)1范围本标准规定了机动车教练场应该具备的训练场地规模、功能、设施设备、环境、安全等条件。
本标准适用于从事机动车驾驶员培训的教练场，是教练场的设计以及道路运政管理机构对教练场开业审批和年度审验的依据。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 5768--1999道路交通标志和标线JTJ 001--1997 公路工程技术标准3 定义本标准采用下列定义。
3.1 机动车教练场vehicle driving training site机动车教练场是为培训机动车驾驶员提供专用训练场地、配套设施设备和实施训练的场所。
4 场地规模条件4.1 场地规模4.1.1 教练场的训练场地建设规模应该根据预定的训练规模确定。
4.1.2教练场的最小训练规模应该达到训练车辆总数不少于50辆.4.2 训练平场4.2.1训练平场应该满足容纳训练车辆总数的1/4车辆同时进行基础训练和场地式样驾驶训练的要求.4.2.2 训练平场总面积根据单车平场训练面积和训练车辆数按下式计算:S1=∑1/4m i n i式中： S1--训练平场总面积，m2;n i--大型、小型训练车辆总数；m i--单车平场训练面积，大型车取值750m2/车，小型车取值400m2/车。
4.3 训练道路4.3.1 训练道路应满足容纳训练车辆总数的3/4车辆同时进行道路训练的要求.4.3.2 训练道路单车道总长度根据训练车辆平均间距和训练车辆数按下式计算:L=3/4dn式中: L--训练道路单车道总长度，m2;d--训练车辆平均间距，取值100m/车；n--训练车辆总数。
4.3.3 训练道路总面积根据训练道路单车道宽度和总长度按下式计算:S2=bL=3/4bdn式中: S2--训练道路总面积，m2;b--单车道宽度，m.4.4 停车场4.4.1 停车场应该满足全部训练车辆同时停放的要求.4.4.2 停车场总面积根据单车停占面积和训练车辆总数按下式计算:S j=S1+S2+S3式中：S j--训练场地建筑面积，m2.4.5.2 训练场地总面积为训练场地建筑面积与训练场地利用率之比.S e=S j/η式中: S e--训练场地总面积，m2;η--训练场地利用率，平原地区取值大于60%，丘陵地区取值大于40%。
机动车教练场技术要求(JT/T434--2000)1范围本标准规定了机动车教练场应该具备的训练场地规模、功能、设施设备、环境、安全等条件。
本标准适用于从事机动车驾驶员培训的教练场，是教练场的设计以及道路运政管理机构对教练场开业审批和年度审验的依据。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 5768--1999道路交通标志和标线JTJ 001--1997 公路工程技术标准3 定义本标准采用下列定义。
3.1 机动车教练场vehicle driving training site机动车教练场是为培训机动车驾驶员提供专用训练场地、配套设施设备和实施训练的场所。
4 场地规模条件4.1 场地规模4.1.1 教练场的训练场地建设规模应该根据预定的训练规模确定。
4.1.2教练场的最小训练规模应该达到训练车辆总数不少于50辆.4.2 训练平场4.2.1训练平场应该满足容纳训练车辆总数的1/4车辆同时进行基础训练和场地式样驾驶训练的要求.4.2.2 训练平场总面积根据单车平场训练面积和训练车辆数按下式计算:S1=∑1/4m i n i式中： S1--训练平场总面积，m2;n i--大型、小型训练车辆总数；m i--单车平场训练面积，大型车取值750m2/车，小型车取值400m2/车。
4.3 训练道路4.3.1 训练道路应满足容纳训练车辆总数的3/4车辆同时进行道路训练的要求.4.3.2 训练道路单车道总长度根据训练车辆平均间距和训练车辆数按下式计算:L=3/4dn式中: L--训练道路单车道总长度，m2;d--训练车辆平均间距，取值100m/车；n--训练车辆总数。
4.3.3 训练道路总面积根据训练道路单车道宽度和总长度按下式计算:S2=bL=3/4bdn式中: S2--训练道路总面积，m2;b--单车道宽度，m.4.4 停车场4.4.1 停车场应该满足全部训练车辆同时停放的要求.4.4.2 停车场总面积根据单车停占面积和训练车辆总数按下式计算:S j=S1+S2+S3式中：S j--训练场地建筑面积，m2.4.5.2 训练场地总面积为训练场地建筑面积与训练场地利用率之比.S e=S j/η式中: S e--训练场地总面积，m2;η--训练场地利用率，平原地区取值大于60%，丘陵地区取值大于40%。
【国家标准】机动车驾驶员培训机构资格条件（GB/T 30340–2013）中华人民共和国国家标准GB/T 30340–2013机动车驾驶员培训机构资格条件Qualifications for vehicle drivers training organization 中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言 (2)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 培训机构分级 (2)5 主体资格 (2)6 组织机构 (2)7 管理制度 (2)8 岗位及人员 (3)9 教练车 (4)10 教练场地 (5)11 教学设施设备 (7)12 办公场所及教室 (8)13 服务及其它设施 (8)附录A（资料性附录）机动车驾驶员培训机构教练场地面积计算方法 (9)附录B（规范性附录）机动车驾驶员培训经营性教练场资格条件 (11)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中华人民共和国交通运输部提出。
本标准由全国道路运输标准化技术委员会（SAC/TC 521）归口。
本标准负责起草单位：交通运输部公路科学研究院。
本标准参加起草单位：江苏省交通运输厅运输管理局、安徽省公路运输管理局、四川省交通运输厅道路运输管理局、河南省交通运输厅道路运输局、长安大学。
本标准主要起草人：曾诚、蔡凤田、白韶波、刘莉、窦秋月、殷国祥、王生昌、韦勇、施溢源、顾敏、杨家齐、张学文。
1.范围本标准规定了机动车驾驶员培训机构分级、主体资格、组织机构、管理制度、岗位及人员、教练车、教练场地、教学设施设备、办公场所及教室、服务及其它设施等基本条件。
本标准适用于一级、二级和三级民用机动车驾驶员培训机构（专门的拖拉机驾驶员培训机构除外）。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
【国家标准】机动车驾驶员培训教练场技术要求（GB/T 30341–2013）中华人民共和国国家标准GB/T 30341–2013机动车驾驶员培训教练场技术要求Specifications of vehicle drivers training site中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 场地规模 (1)5 场地训练项目设施、设备及道路条件16 办公、教学与服务设施27 安全条件 (3)8 环境条件 (3)附录A（资料性附录）机动车驾驶员培训教练场场地面积计算方法 (4)附录B（规范性附录）教练场训练项目设施配置要求 (6)附录C（规范性附录）教练场训练项目设施技术要求 (7)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中华人民共和国交通运输部提出。
本标准由全国道路运输标准化技术委员会（SAC/TC 521）归口。
本标准负责起草单位：交通运输部公路科学研究院。
本标准参加起草单位：江苏省交通运输厅运输管理局、安徽省公路运输管理局、四川省交通运输厅道路运输管理局、河南省交通运输厅道路运输局、长安大学。
本标准主要起草人：曾诚、蔡凤田、刘家欣、刘莉、窦秋月、殷国祥、王生昌、韦勇、施溢源、顾敏、杨家齐、张学文。
机动车驾驶员培训教练场技术要求1 范围本标准规定了机动车驾驶员培训教练场的场地规模，场地训练项目设施、设备及道路条件，办公、教学与服务设施，安全条件，环境条件等基本要求。
本标准适用于从事机动车驾驶员培训的教练场。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5768.2 道路交通标志和标线第2部分：道路交通标志GB 5768.3 道路交通标志和标线第3部分：道路交通标线GB 14886 道路交通信号灯设置与安装规范GB 50763 无障碍设计规范CJJ 152 城市道路交叉口设计规程GA/T 963 交通安全宣传教育设施设置规范JGJ 100 汽车库建筑设计规范JTG B01 公路工程技术标准3 术语和定义下列术语和定义适用于本文件。
表C.1 机动车驾驶培训经营性教练场训练项目设施技术要求序号名称设置方法与技术要求图示备注1倒车入库利用标线设置模拟车位；车位：长L为车长加0.7m，宽W为车宽加0.6m；车位外边线与左右控制线的距离h 均为1.5倍车长；行车道宽S为1.5倍车长2倒车移位利用桩杆和标线设置模拟车位；甲、乙车位：长L为2倍车长，前驱动车为2倍车长加0.5m；宽为车宽加0.7m；甲、乙车位外边线与起止线的距离h均为1.5倍车长；行车道S宽为1.5倍车长适用于大型客车、城市公交车、中型客车、大型货车2 倒车移位利用桩杆和标线设置模拟车位；甲、乙车位：长L为整车长加1m，宽W为1.5倍整车宽；甲、乙车位之间的距离h为2倍整车长；行车道宽S为3倍车宽适用于牵引车3 曲线穿桩利用桩杆和标线设置桩位；1～5桩杆位于同一直线上；桩杆纵向间距L为车长加0.4m～0.8m；桩与边线的距离S为车宽加0.3m；起终点线距最近一根桩杆的距离h均为2倍～3倍车长适用于三轮汽车、普通三轮摩托车、普通二轮摩托车和轻便摩托车4 侧方停车位利用标线在道路右侧设置模拟车位；车位长L：大型客车为1.5倍车长减1m，小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽车、低速载货汽车为1.5倍车长加1m，其它车辆为1.5倍车长；车位宽W为车宽加0.8m；行车道宽S为1.5倍车宽加0.8m5 斜位停车位利用标线设置斜位停车位，每4个～6个车位为一组；车位：长L为1.5倍车长，宽W为车宽加0.6m；车位与道路的倾角β为45°～60°；行车道宽S不小于1.5倍车长6 停靠站台利用标线在道路右侧设置梯形停车带；梯形：顶边长L1为20m，斜边投影长L2为10m，高L3为3.5m；沿道路边缘线施划停车线模拟隔离带A，隔离带长L4为10m、宽L5为0.5m；行车道宽S不小于7m适用于大型客车、城市公交车、中型客车7 停靠货台在道路右侧设置模拟货台；货台：长度L为3m，宽度W为0.5m，高度为1.2m～1.3m，应与货车车厢底板持平；货台外边线与左右线的距离H均为1.5倍车长；行车道宽S为1.5倍车长适用于牵引车、大型货车8 坡道定点停车和起步起点标线为单停车线实线；定点停车停车点位处设停车让行标志、标线；停车标线内侧设停车控制线，设置位置应在坡底向上1.5倍车长以上、坡顶缓坡以下；坡道坡度i为10％；坡道长L1：大型客车、牵引车、城市公交车、中型客车、大型货车不小于30m，小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽车、低速载货汽车不小于20m，普通三轮摩托车、普通二轮摩托车、轻便摩托车不小于8m；竖曲线半径R不小于30m；停车点两侧施划停车控制线的距离L2为0.65m；行车道宽S不小于3.5m9 曲线行驶设置连续圆弧曲线路；外圆半径R：大型客车、牵引车、城市公交车、大型货车为12m，中型客车、低速载货汽车为9.5m，其它车辆为7.5m； R弧长L为八分之三圆周长；行车道宽S：大型客车、城市公交车、大型货车为4m，牵引车为7m，中型客车、低速载货汽车为3.7m，其它车辆为3.5m10 直角转弯直角弯路长L不小于1.5倍车长；行车道宽S：小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽车、低速载货汽车为轴距加1m，牵引车为前轴距加4m，其它车辆为轴距加0.5m11 通过单边桥在平直道路上顺车道设置相互错位的单边桥；桥：桥面长度L1为1.5倍车辆轴距，桥高L2为0.07m～0.12m，桥宽L3为0.2m；左右桥横向间距L4为车辆轮距加1m；左右桥纵向间距L5：牵引车为2倍轴距，三轮汽车为3倍轴距，其它车辆为2.5倍轴距；桥面斜坡长L6为0.5m～1.7m； 6L 桥面直角适度倒角12 通过限宽门在平直道路上设置若干等距、相互错位的桩杆或悬杆模拟限宽门，每3个门为一组；限宽门宽W为车宽加0.7m；相邻两限宽门间距L为3倍车长，且横向交错一个门宽，相间两门应位于同一轴线上；行车道宽S不小于7m13 通过连续障碍路在平直道路上设置若干等距、相互错位的圆饼模拟障碍物；圆饼数量：牵引车设置三个圆饼，其它车辆设置六个圆饼；圆饼：直径d为0.7m，高h为0.1m；圆饼间距：大型客车、城市公交车、大型货车为2倍轴距（车辆最前轮轴至最后轮轴的距离），牵引车为1.5倍轴距（牵引车前轴至挂车最后轴的距离），其它车辆为2.5倍车辆轴距；B、C、D、E圆饼中心点偏离道路中心线距离L2为1m；行车道宽S不小于7m14 起伏路行驶在平直道路上设置横向设置圆弧形凸埂和段沟；凹凸路引道及间距长度L1大于车辆的1.5倍轴距；凸埂高和段沟深L2为0.06m～0.12m；凸埂及段沟长度L3为车轮直径加0.6m；行车道宽S不小于3.5m设置路面不平警告标志15 模拟连续急弯山区路设置连续2个以上方向不同的急弯，可根据场地情况设置为S形或U形；外圆半径R为40m～60m；弯道宽W1为9m～10m；直线行车道宽W2为7m；弯道间距L1为0m～30m；弯道外缘弧长⌒L不小于1/3圆周；引道长S不小于50m；纵坡为3%～5%，弯道超高为2%；(为平衡汽车在弯道上行驶所产生的离心力，所设置的弯道横向坡度，而形成的高差，内低外高)设置前方连续弯路标志、限速标志等，道路直线段设置中心黄色单虚线，弯道段设置中心黄色单实线16 模拟高速公路沿场地外沿设置环道或者利用场地主干路模拟高速公路；模拟高速公路直线路段长不小于400m，圆曲线半径不小于100 m；同向不少于两车道，车道宽度为3.75m；有条件的可设置应急停车带，宽度为3.5m；设置专用入口、出口匝道及起、落杆设施；设置入口指示标志，分道限速标志、地面限速标识，出口预告标志、出口指示标志、出口匝道限速标志等标志和标线，有条件的可设置可变信息牌17 窄路掉头窄路掉头路段直线长：牵引车不小于30m，其它车辆不小于20m；窄路掉头行车道宽：牵引车为14m，其它车辆为9m；窄路掉头路段车头驶抵方向侧向净空取值不小于2m，车尾倒车方向侧向净空取值不小于4m18 模拟隧道在道路的上部空间设置遮阳设施模拟隧道；隧道设置为直线时，长度不小于100m；设置为弯道时，长度不小于60m，圆曲线半径不小于50m；隧道净空高度h为4.2m，车道宽度不小于3.5 m，左右侧侧向宽度L均为0.5m；设置为弯道时，弯道超高为2%，行车道宽度S应增加1.5m；隧道内无照明，其最暗处白天照度不高于50lx(勒克司)；设置隧道警告标志、隧道开车灯标志、限速标志、禁止超车标志等19 模拟雨（雾）天湿滑路在道路的上部空间设置喷淋设施模拟雨（雾）天及湿滑路面；模拟湿滑路面附着系数不大于0.3，车道宽不小于4m，左右侧侧向宽度均为1m，模拟雨天路段长不小于30m，模拟雾天路段长不小于30m；湿滑路面外侧设置对车辆无损的安全防护设施；设置易滑警告标志、限速标志等20 模拟城市街道在教练场内设置人行横道、交叉路口、注意儿童、铁路道口、公交站点等标志和标线，设置模拟公交车站内行人突然横穿道路的设施、设备注：车宽是指不含后视镜的车身宽度。
【国家标准】机动车驾驶员培训教练场技术要求（GB/T30341–2013）中华人民共和国国家标准GB/T 30341–2013机动车驾驶员培训教练场技术要求Specifications of vehicle drivers training site中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 场地规模 (1)5 场地训练项目设施、设备及道路条件16 办公、教学与服务设施27 安全条件 (3)8 环境条件 (3)附录A（资料性附录）机动车驾驶员培训教练场场地面积计算方法 (4)附录B（规范性附录）教练场训练项目设施配置要求 (6)附录C（规范性附录）教练场训练项目设施技术要求 (7)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中华人民共和国交通运输部提出。
本标准由全国道路运输标准化技术委员会（SAC/TC 521）归口。
本标准负责起草单位：交通运输部公路科学研究院。
本标准参加起草单位：江苏省交通运输厅运输管理局、安徽省公路运输管理局、四川省交通运输厅道路运输管理局、河南省交通运输厅道路运输局、长安大学。
本标准主要起草人：曾诚、蔡凤田、刘家欣、刘莉、窦秋月、殷国祥、王生昌、韦勇、施溢源、顾敏、杨家齐、张学文。
机动车驾驶员培训教练场技术要求1 范围本标准规定了机动车驾驶员培训教练场的场地规模，场地训练项目设施、设备及道路条件，办公、教学与服务设施，安全条件，环境条件等基本要求。
本标准适用于从事机动车驾驶员培训的教练场。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5768.2 道路交通标志和标线第2部分：道路交通标志GB 5768.3 道路交通标志和标线第3部分：道路交通标线GB 14886 道路交通信号灯设置与安装规范GB 50763 无障碍设计规范CJJ 152 城市道路交叉口设计规程GA/T 963 交通安全宣传教育设施设置规范JGJ 100 汽车库建筑设计规范JTG B01 公路工程技术标准3 术语和定义下列术语和定义适用于本文件。
表C.1 机动车驾驶培训经营性教练场训练项目设施技术要求为车倍倍车长，前驱宽为车宽加h 客车、交车、车、，宽倍整车汽车、轮摩托车、倍车长减，小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽车、其个～为车宽利用标线在道路右侧设置梯形停车，斜边投影长沿道路边缘线施划停车线模拟隔离客车、交车、，车、，应与货车车厢定点停车停车点位处设停车让行标停车标线内侧设停车控制线，设置倍车长以上、：大型客车、牵引车、城市公交车、中型客车、大型货车不，小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽，普通三轮摩托车、普通二轮摩托车、轻停车点两侧施划停车控制线的距离：大型客车、牵引车、城，中型客，其它车城市公交车、，中型，其它：小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客，，其它车辆为在平直道路上顺车道设置相互错位倍车辆轴距，为倍轴倍轴距，其它车辆6L在平直道路上设置若干等距、相互3倍车长，且横向交错一个门宽，相间两门应位不小于在平直道路上设置若干等距、相互圆饼数量：牵引车设置三个圆饼，；圆饼间距：大型客车、城市公交车、（车辆最前轮轴1.5倍轴距（牵引车前轴至挂车最后轴倍车辆轴圆饼中心点偏离道路中在平直道路上设置横向设置圆弧形大于车辆个以上方向不同的急弯，形；圆周；设置前方连续弯路标志、限速标志等，道路直线段设置中心黄色单虚沿场地外沿设置环道或者利用场地在道路的上部空间设置遮阳设施模；设置为弯道时，长度不小于车道宽度不；设置为弯道时，弯道超；隧道内无照明，其最暗处白天照度设置隧道警告标志、隧道开车灯标在道路的上部空间设置喷淋设施模精品文档精品文档。
【国家标准】机动车驾驶员培训教练场技术要求（GB/T 30341–2013）中华人民国国家标准GB/T 30341–2013机动车驾驶员培训教练场技术要求Specifications of vehicle drivers training site中华人民国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言 (I)1 围 (1)2 规性引用文件 (1)3 术语和定义 (1)4 场地规模 (1)5 场地训练项目设施、设备及道路条件16 办公、教学与服务设施27 安全条件 (3)8 环境条件 (3)附录A（资料性附录）机动车驾驶员培训教练场场地面积计算方法 (4)附录B（规性附录）教练场训练项目设施配置要求 (6)附录C（规性附录）教练场训练项目设施技术要求 (7)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中华人民国交通运输部提出。
本标准由全国道路运输标准化技术委员会（SAC/TC 521）归口。
本标准负责起草单位：交通运输部公路科学研究院。
本标准参加起草单位：省交通运输厅运输管理局、省公路运输管理局、省交通运输厅道路运输管理局、省交通运输厅道路运输局、长安大学。
本标准主要起草人：曾诚、蔡凤田、家欣、莉、窦秋月、殷国祥、王生昌、韦勇、施溢源、顾敏、家齐、学文。
机动车驾驶员培训教练场技术要求1 围本标准规定了机动车驾驶员培训教练场的场地规模，场地训练项目设施、设备及道路条件，办公、教学与服务设施，安全条件，环境条件等基本要求。
本标准适用于从事机动车驾驶员培训的教练场。
2 规性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5768.2 道路交通标志和标线第2部分：道路交通标志GB 5768.3 道路交通标志和标线第3部分：道路交通标线GB 14886 道路交通信号灯设置与安装规GB 50763 无障碍设计规CJJ 152 城市道路交叉口设计规程GA/T 963 交通安全宣传教育设施设置规JGJ 100 汽车库建筑设计规JTG B01 公路工程技术标准3 术语和定义下列术语和定义适用于本文件。
