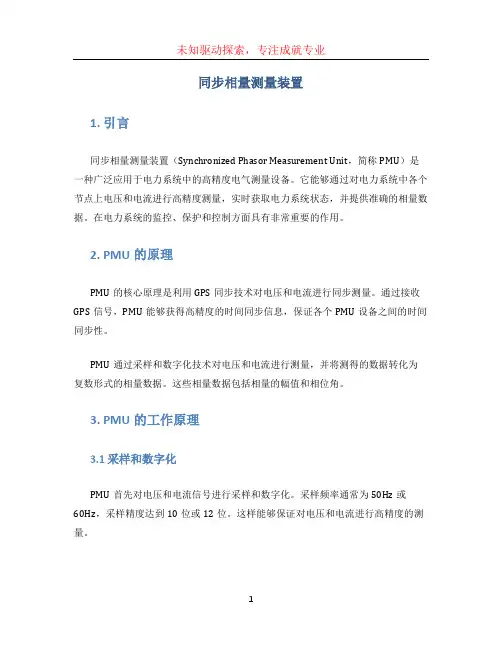

同步相量测量装置1. 引言同步相量测量装置（Synchronized Phasor Measurement Unit，简称PMU）是一种广泛应用于电力系统中的高精度电气测量设备。
它能够通过对电力系统中各个节点上电压和电流进行高精度测量，实时获取电力系统状态，并提供准确的相量数据。
在电力系统的监控、保护和控制方面具有非常重要的作用。
2. PMU的原理PMU的核心原理是利用GPS同步技术对电压和电流进行同步测量。
通过接收GPS信号，PMU能够获得高精度的时间同步信息，保证各个PMU设备之间的时间同步性。
PMU通过采样和数字化技术对电压和电流进行测量，并将测得的数据转化为复数形式的相量数据。
这些相量数据包括相量的幅值和相位角。
3. PMU的工作原理3.1 采样和数字化PMU首先对电压和电流信号进行采样和数字化。
采样频率通常为50Hz或60Hz，采样精度达到10位或12位。
这样能够保证对电压和电流进行高精度的测量。
3.2 相量测量PMU利用采样和数字化得到的电压和电流数据，进行相量测量。
相量测量的过程包括以下几个步骤：•提取基波分量：PMU通过对采样数据进行数字滤波，提取电压和电流信号的基波分量。
•构建复数形式的相量：PMU利用提取到的基波分量，将电压和电流信号转化为复数形式的相量。
•计算相量的幅值和相位角：PMU通过对复数形式的相量进行计算，得到相量的幅值和相位角信息。
3.3 数据同步PMU利用GPS信号对数据进行同步。
当收到GPS信号后，PMU可以获得精确的时间同步信息，保证各个PMU设备之间测量结果的一致性。
4. PMU的应用4.1 监控电力系统PMU能够实时测量电力系统中各个节点上的电压和电流，并提供准确的相量数据。
这些数据可以被用来监测电力系统的状态，包括电压、电流以及相角等信息。
通过对这些信息的分析，可以及时发现电力系统中可能存在的异常情况，提高电力系统的稳定性和可靠性。
4.2 电力系统保护PMU通过对电力系统中的电压和电流进行高精度测量，能够及时检测到电力系统中的故障情况。
