Creo模型操作指令详解

CREO2、０新增功能一、命令搜索使用功能区管理命令，您可能会觉得有些担忧无法找到您最喜欢得特点与命令。

点击命令将打开一个搜索域，然后您可以键入命令关键字,如图１。

这就是一个动态列表不断更新您得命令.当您瞧到您需要得命令只需点击它，证明此功能非常方便.二、实体预览当一个新得特征创建好后，我们可以瞧到实体预览而不就是简单黄色加亮预览。

新创建特征得曲面以漂亮得橘黄色显示,而参照则以绿色显示，如图2，这样我们很容易辨别那个特征被激活以及它选择得参照.三、模型带边着色显示现在您可要让模型带带边着色显示,这样相切边会以黑色得线条显示，以至于我们可要很容易辨别每个曲面得边界,如图当我们光标悬放在某个曲面或特征上面得时候,她们会以淡绿色加亮显示，如图四、带锥度拉伸拉伸特征有了一个新得选项即“添加锥度”,如图５,这个命令与拔模有点相似，该功能有助于提高设计师效率与减少模型特征数量。

五、新得编辑功能当某个特征被编辑得时候,我们会发现很多有趣得事：(１）被编辑得特征以橙色加亮(2)特征尺寸或拖动手柄被显示出来（3）基于草绘得特征,其草绘线也会被显示出来(4）拖动手柄可以改变特征得形状与位置尺寸,并且得到实时预览,如图，并且可以同时编辑多个特征,因为模型就是动态再生完全可以胜任，而且就是实时预览.六、螺旋扫描特征可实时预览螺旋扫描特征也增加了操控面板,并且可以实时预览。

同样可以利用动态编辑功能进行修改，如图7.七、定截面扫描与变截面扫描合并之前版本得恒定截面扫描与变截面扫描已经合成为一个命令，它将提供非常强大得功能,可以处理两者得建模情况,八、草绘过程中摄取参照我们在草绘截面得时候通常会发现，已经起笔画线发现参照没有选择,只能放弃画线重新摄取参照然后重新画线.Creo中增了在草绘中摄取参照得新功能,即画线时按住键盘 Ctrl与 Alｔ两个键仍然可以增加参照,如图九、新得3Ｄ拖动拖动与旋转几何，拉动三个坐标得箭头来移动几何体，拖动圆形得环可以使几何绕原点旋转，如图一删除旧版本与垃圾文件1、１Pｒoｅ删除旧版及垃圾文件、exe１。

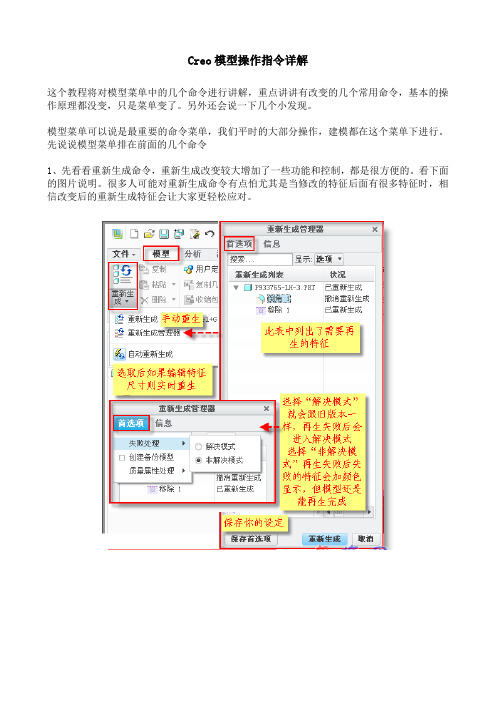

Creo模型操作指令详解这个教程将对模型菜单中的几个命令进行讲解，重点讲讲有改变的几个常用命令，基本的操作原理都没变，只是菜单变了。

另外还会说一下几个小发现。

模型菜单可以说是最重要的命令菜单，我们平时的大部分操作，建模都在这个菜单下进行。

先说说模型菜单排在前面的几个命令1、先看看重新生成命令，重新生成改变较大增加了一些功能和控制，都是很方便的。

看下面的图片说明。

很多人可能对重新生成命令有点怕尤其是当修改的特征后面有很多特征时，相信改变后的重新生成特征会让大家更轻松应对。

2、操作下拉菜单中的几个命令都是之前的命令没有多少改变，需要注意的是下面两个命令的位置。

3、操作菜单中的删除命令，看下图。

4、外部数据的命令基本上没有改变，好像有两个旧版本上的命令取消了，还是放到别的地方了。

5、基准曲线命令的改变我认为还是很大的，此命令的改变极大的方便了日常的工作，比之前更方便更好用了。

增加了投影到曲面上的功能，可以画直线和样条，设置相切条件也很直观和方便了，作为最常用命令之一曲线命令的改变将大大方便我们的工作。

6、方程式曲线和截面曲线都变得更直观了，操作起来更方便。

不过发现还是有一些命令的操作方式还没改过来，更方便更直观的操作毕竟是大势所趋啊。

因为电脑实在是太慢了没办法打太多字了，看图吧。

撤消命令这样的方式比旧版本要方便很多，以前撤消命令我基本上很少用，因为很多时候都没有作用是灰色的。

自定义选项卡的时候发现下面这个问题，实在无法理解为什么此处设定的无法添加，不知是故意做成这样还是我用的软件有安装问题，总之这样是非常不方便和不合理的。

无法自定义选项卡图标CREO文件太大，低版本的文件用CREO保存后变的超大，CREO本身文件只有几个简单特征就几M了。

实在是受不了，也大的离谱啊，CREO模型下面还有新增一个自由体命令也是文件超大，搞了个球随便拉了几下就提示我内存用完后死了。

这个命令也是太不成熟了。

creo中旋转命令的使用方法Creo中旋转命令的使用方法Creo是一款功能强大的三维建模软件，它提供了丰富的工具和命令来帮助用户创建和编辑三维模型。

其中，旋转命令是一项常用的操作，可以将对象绕指定的轴线旋转一定角度。

本文将介绍Creo中旋转命令的使用方法。

一、打开Creo软件并创建一个新的零件文件。

在“模型”选项卡中选择“旋转”命令，或者使用快捷键“R”来调用旋转命令。

二、选择要旋转的对象。

可以通过鼠标单击选取对象，也可以通过选择命令中的“选择”按钮来选择对象。

选择完成后，点击“确定”。

三、定义旋转轴线。

在旋转命令中，需要定义一个旋转轴线来确定旋转的方向和轴线位置。

可以通过以下几种方式来定义旋转轴线：1. 通过选择两个点来定义旋转轴线。

在选择命令中，选择“点”选项，并依次选择两个点来确定旋转轴线的方向和位置。

2. 通过选择一个直线来定义旋转轴线。

在选择命令中，选择“直线”选项，并选择一个直线来确定旋转轴线的方向和位置。

3. 通过输入旋转轴线的方向向量来定义旋转轴线。

在选择命令中，选择“方向”选项，并输入一个方向向量来确定旋转轴线的方向和位置。

四、定义旋转角度。

在旋转命令中，需要定义旋转的角度。

可以通过以下几种方式来定义旋转角度：1. 通过输入角度值来定义旋转角度。

在选择命令中，选择“角度”选项，并输入一个角度值来确定旋转的角度。

2. 通过选择两个点来定义旋转角度。

在选择命令中，选择“点”选项，并依次选择两个点来确定旋转的角度。

系统会自动计算出两点之间的夹角作为旋转角度。

3. 通过选择一个面来定义旋转角度。

在选择命令中，选择“面”选项，并选择一个面来确定旋转的角度。

系统会自动计算出该面法线与旋转轴线的夹角作为旋转角度。

五、设置旋转选项。

在旋转命令中，还可以设置一些旋转选项来控制旋转操作的行为。

常用的选项包括：1. 保持对象尺寸：选择该选项后，旋转后的对象尺寸将与旋转前保持一致。

2. 保持对象位置：选择该选项后，旋转后的对象位置将与旋转前保持一致。

CREO2.0 新增功能一、命令搜索使用功能区管理命令,你可能会觉得有些担忧无法找到你最喜欢的特点和命令。

点击命令将打开一个搜索域,然后您可以键入命令关键字，如图1。

这是一个动态列表不断更新你的命令。

当你看到你需要的命令只需点击它，证明此功能非常方便。

二、实体预览当一个新的特征创建好后，我们可以看到实体预览而不是简单黄色加亮预览。

新创建特征的曲面以漂亮的橘黄色显示，而参照则以绿色显示，如图2，这样我们很容易辨别那个特征被激活以及它选择的参照。

三、模型带边着色显示现在您可要让模型带带边着色显示，这样相切边会以黑色的线条显示，以至于我们可要很容易辨别每个曲面的边界，如图当我们光标悬放在某个曲面或特征上面的时候，他们会以淡绿色加亮显示，如图四、带锥度拉伸拉伸特征有了一个新的选项即“添加锥度”，如图5，这个命令和拔模有点相似，该功能有助于提高设计师效率和减少模型特征数量。

五、新的编辑功能当某个特征被编辑的时候，我们会发现很多有趣的事：（1）被编辑的特征以橙色加亮（2）特征尺寸或拖动手柄被显示出来（3）基于草绘的特征，其草绘线也会被显示出来（4）拖动手柄可以改变特征的形状和位置尺寸，并且得到实时预览，如图，并且可以同时编辑多个特征，因为模型是动态再生完全可以胜任，而且是实时预览。

六、螺旋扫描特征可实时预览螺旋扫描特征也增加了操控面板，并且可以实时预览。

同样可以利用动态编辑功能进行修改，如图7。

七、定截面扫描和变截面扫描合并之前版本的恒定截面扫描和变截面扫描已经合成为一个命令，它将提供非常强大的功能,可以处理两者的建模情况，八、草绘过程中摄取参照我们在草绘截面的时候通常会发现，已经起笔画线发现参照没有选择，只能放弃画线重新摄取参照然后重新画线。

Creo中增了在草绘中摄取参照的新功能，即画线时按住键盘 Ctrl和 Alt两个键仍然可以增加参照，如图九、新的3D拖动拖动和旋转几何，拉动三个坐标的箭头来移动几何体，拖动圆形的环可以使几何绕原点旋转，如图一删除旧版本和垃圾文件1.1 Proe删除旧版及垃圾文件.exe1.2.1 右上角倒三角图标1.2.2选定“所有命令”，向下浏览找到“打开系统窗口”命令，点“添加”，然后“确定”即可1.2.3点新建按钮旁边的球形图标“打开系统窗口”；1.2.4熟悉的命令提示符界面出现了二新增功能之动态剖切2.1 选定视图→截面→平面→选定剖切面2.2 选定红色箭头后按箭头方向前后拉动鼠标即可动态剖切。

creo常用的形状命令Creo是一款广泛应用于机械设计领域的三维建模软件，它提供了丰富的形状命令，帮助用户快速创建复杂的几何形状。

在本文中，我们将介绍一些Creo常用的形状命令。

首先，让我们来了解一下Creo的基本操作。

在Creo中，我们可以通过绘制基本几何图形来创建形状，如线段、圆、矩形等。

然后，我们可以使用形状命令对这些基本图形进行编辑和变换，以创建更加复杂的几何形状。

其中，最常用的形状命令之一是拉伸命令。

通过拉伸命令，我们可以将一个二维图形或一个曲面沿着指定的方向拉伸成为一个三维实体。

这个命令非常适用于创建柱体、圆柱体等形状。

我们只需要选择一个二维图形或一个曲面，然后指定拉伸的方向和距离，即可完成拉伸操作。

除了拉伸命令，Creo还提供了旋转命令。

通过旋转命令，我们可以将一个二维图形或一个曲面绕指定的轴线旋转一定角度，从而创建出旋转体。

这个命令常用于创建圆锥体、圆台体等形状。

我们只需要选择一个二维图形或一个曲面，然后指定旋转的轴线和角度，即可完成旋转操作。

此外，Creo还提供了倒角命令。

通过倒角命令，我们可以在一个几何体的边缘创建一个倒角。

这个命令非常适用于消除尖锐边缘，使得几何体更加圆滑。

我们只需要选择一个边缘，然后指定倒角的半径，即可完成倒角操作。

另外，Creo还提供了镜像命令。

通过镜像命令，我们可以将一个几何体沿着指定的平面进行镜像，从而创建出对称的形状。

这个命令常用于创建对称的零件。

我们只需要选择一个几何体，然后指定镜像的平面，即可完成镜像操作。

除了上述命令，Creo还提供了许多其他的形状命令，如扫描命令、修剪命令、融合命令等。

这些命令可以帮助用户更加灵活地创建和编辑几何形状，提高设计效率。

总之，Creo提供了丰富的形状命令，帮助用户快速创建复杂的几何形状。

通过拉伸、旋转、倒角、镜像等命令，我们可以轻松地创建出各种形状，满足不同的设计需求。

无论是机械设计师还是工程师，都可以通过掌握这些常用的形状命令，提高工作效率，实现更加精确的设计。

Creo制造功能的操作方法一．待加工模型的生成方法：选择新建→取消使用默认模版→确定→在对话框中选择mmns-harn-part→确定→进入零件造型(将零件造型完成) →点击保存（记下文件名）。

二．零件粗加工的程序生成：点击新建→选择制造（在对话框里取消使用默认模版）→确定→在对话框里选择mmns-mfg-nc→确定→点击参考模型→将制造好的零件模型打开→点击自动旁边的黑三角，在下拉菜单中选择默认→点击√→点击工件（选择长方体或圆柱体作为坯料并设置表面厚度，）→点击坐标系图标→在绘图区将坐标系设置在零件的上表面的正中间，（方法是，首先在绘图区点击零件的上表面，然后，按住Ctrl键在模型树中选取Right和Top面，最后修改Z轴坐标）→点击确定→点击工作中心，对弹出的对话框选择√→点击操作→在绘图区点击前面生成的坐标系→点击√→点击铣削窗口→在绘图区点击零件的上表面→点击√→点击铣削→点击粗加工下面的黑三角→选择体积快粗加工→在下拉菜单中选择完成→在弹出的刀具对话框中设置刀具结构尺寸，→点击应用→点击确定→在弹出的对话框中设置切削参数→点击确定→进行退刀设置（在对话框值内输入安全平面的高度5）→确定→选择窗口（在绘图区点击零件上表面）→确定→点击完成序列点击应用程序→点击nc工艺→点击铣削→点击NC→点击保存Lc文件→点击NC序列→选择体积快铣削→文件→MCD文件→点击完成→保存文件名seg000→确定→点击完成→P12→完成返回。

在记事本中打开所有文档，可查阅以tap为后缀粗加工程序。

三．零件精加工的程序生成：点击铣削旁边的黑三角→选择槽腔加工→在下拉菜单中点击完成→设置切削参数→点击确定→点击模型→点击完成→在绘图区按住Ctrl键选择需要加工的表面→点击确定→点击完成返回→点击完成序列→点击应用程序→点击NC工艺→点击铣削→点击应用程序→点击保存LC文件旁边的黑三角→选择保存LC文件→点击NC→选择槽腔加工→点击文件→点击MCD文件→点击完成→设置文件名seq000→点击确定→点击完成→选择P12→点击完成输出。
