霍尔效应测量空间磁场分布

使用霍尔效应传感器测量磁场的步骤与技巧磁场是我们日常生活中不可或缺的一部分。

为了准确测量磁场的强度和方向，我们可以使用霍尔效应传感器。

霍尔效应传感器是一种电子元件，能够测量磁场对电流的影响，从而提供有关磁场特征的输出。

下面将介绍使用霍尔效应传感器测量磁场的步骤与技巧。

步骤一：选择合适的霍尔效应传感器首先，我们需要选择适合我们需求的霍尔效应传感器。

市面上有多种类型的霍尔效应传感器，根据不同的应用需求，如测量范围、磁场灵敏度等，我们可以选择不同型号的传感器。

在选择过程中，可以参考产品手册和技术规格，以确保选购到最适合的传感器。

步骤二：搭建合适的实验装置为了进行磁场测量，我们需要搭建一个合适的实验装置。

装置可以包括霍尔效应传感器、电源供应器、磁场源以及相应的电路连接等。

在搭建装置时，需要保证传感器和其他元件之间的正确连接，并确保电路的稳定性和可靠性。

步骤三：校准霍尔效应传感器在进行实际测量之前，我们需要对霍尔效应传感器进行校准。

校准的目的是获得准确的输出，以便后续的磁场测量。

校准过程中，可以通过改变磁场的强度和方向，观察传感器的响应，并记录相关数据。

通过分析这些数据，我们可以建立校准曲线，以便将传感器输出与实际磁场值进行对应。

步骤四：确定磁场测量方法在进行磁场测量时，我们需要确定合适的测量方法。

常见的方法有点测量法和线测量法。

点测量法适用于测量特定位置的磁场值，可以将传感器放置在需要测量的位置，记录传感器输出值。

线测量法适用于测量磁场的空间分布情况，可以通过移动传感器的位置，并记录相应的测量值。

步骤五：进行磁场测量在经过前述准备工作后，我们可以进行磁场测量了。

根据选择的测量方法，将霍尔效应传感器放置在适当的位置，并记录传感器输出值。

在测量过程中，需要注意保持传感器与磁场源之间的适当距离，以避免其他因素对测量结果的影响。

如果需要测量不同位置的磁场值，重复移动传感器的位置，并记录相应的测量值。

步骤六：数据处理与分析完成磁场测量后，我们需要对获得的数据进行处理与分析。

根据霍尔效应测磁场的几种方法归纳总结霍尔效应是一种常用于测量磁场强度的物理现象。

通过研究霍尔效应，人们发展出了多种方法来测量磁场。

本文将对根据霍尔效应测磁场的几种方法进行归纳总结。

1. 霍尔元件法：霍尔元件是一种基于霍尔效应原理的传感器。

当电流通过霍尔元件时，磁场会引起霍尔电压的产生。

通过测量霍尔电压的大小，可以确定磁场的强度。

霍尔元件法是一种简单而常用的测磁场方法。

霍尔元件法：霍尔元件是一种基于霍尔效应原理的传感器。

当电流通过霍尔元件时，磁场会引起霍尔电压的产生。

通过测量霍尔电压的大小，可以确定磁场的强度。

霍尔元件法是一种简单而常用的测磁场方法。

2. 霍尔传感器法：与霍尔元件法相似，霍尔传感器也是基于霍尔效应原理的传感器。

不同之处在于，霍尔传感器一般具有更高的灵敏度和更广的工作范围。

它可以通过将霍尔传感器放置在需要测量的磁场中，并测量其输出电压来确定磁场的强度。

霍尔传感器法：与霍尔元件法相似，霍尔传感器也是基于霍尔效应原理的传感器。

不同之处在于，霍尔传感器一般具有更高的灵敏度和更广的工作范围。

它可以通过将霍尔传感器放置在需要测量的磁场中，并测量其输出电压来确定磁场的强度。

3. 霍尔探针法：霍尔探针是一种用于测量磁场强度的工具。

它通常由霍尔元件和测量电路组成。

通过将霍尔探针置于磁场中，并测量输出电压，可以得到磁场的强度值。

霍尔探针法在磁场测量和磁场分布研究中得到广泛应用。

霍尔探针法：霍尔探针是一种用于测量磁场强度的工具。

它通常由霍尔元件和测量电路组成。

通过将霍尔探针置于磁场中，并测量输出电压，可以得到磁场的强度值。

霍尔探针法在磁场测量和磁场分布研究中得到广泛应用。

4. 霍尔效应测试仪：霍尔效应测试仪是一种专门用于测量磁场强度的设备。

它通常具有较高的精度和稳定性。

通过将样品放置在霍尔效应测试仪中，仪器可以直接测量并显示磁场的强度值。

霍尔效应测试仪一般用于科研、工业生产等领域。

霍尔效应测试仪：霍尔效应测试仪是一种专门用于测量磁场强度的设备。

霍尔效应法测量空间的磁场实验者：*** 同组实验者：*** 指导教师：***（班级：*** 学号：*** 联系号：***）摘要：测量某霍尔片的性质时，为了消除副效应对实验结果的影响，通常采用“对称测量法”在现实生活中，如果直接测量某磁场的分布状况是很困难的，但利用霍尔效应电压与磁场的线性关系，通过测量元件两端的电压就可轻松得知空间某区域的磁场分布。

关键词：霍尔电流、霍尔电压、对称测量法、磁场分布。

一、引言霍尔效应是一种电磁效应是德国物理学家霍尔1879年研究载流导体在磁场中受力的性质时发现的。

置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加横向电场，这个现象就是霍尔效应。

用该效应制成的霍尔器件已广泛运用于工业等方面。

现就给定的霍尔器件试样的性质进行研究。

二 设计原理霍尔效应从本质上讲，是运动的带电粒子在磁场中受到洛仑兹力作用而发生偏转。

在试样中通以电流时，由于正负电荷受力方向相反，则在两极可以积累偏转电荷，产生电压即形成电场。

又知电荷所受电场力与洛仑兹力方向相反，当两者动态平衡时有：B dI S d B I ne b E V HH H H H ===1所以又可得出 HH H H S dk S I d V B ∙==（1） 其中V H 为霍尔电压，B 为外磁场，d 为霍尔片厚度；S H为霍尔系数。

其物理意义是：在恒定霍尔电流情形下，V H 与B 是成正比的。

在实际应用中一般通过V H 来研究B 的分布或V H 来研究S H 即材料的特性。

在产生霍尔效应的同时，也伴随着各种副反应，以致实验测得的电压并不等于真实的霍尔电压V H 值。

其中包括不等电压V 0、温差电效应一起的附加电压V E 、热磁效应直接引起的附加电压V N 、热磁效应产生的温差引起的附加电压V RL 。

这可以通过I H 和B 幻想对称测量法予以消除。

不等电势效应引起的电势差V 0。

由于制造上的困难及材料的不均匀性，如图1，3、4两点实际上不可能在同一等势面上，只要有电流沿x 方向流过，即使没有磁场B ，3、4两点间也会出现电势差V 0。

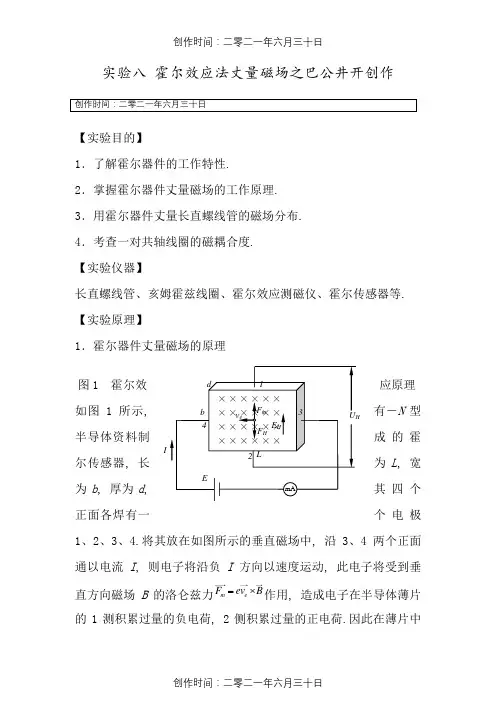

实验八 霍尔效应法丈量磁场之巴公井开创作【实验目的】1．了解霍尔器件的工作特性.2．掌握霍尔器件丈量磁场的工作原理. 3．用霍尔器件丈量长直螺线管的磁场分布. 4．考查一对共轴线圈的磁耦合度. 【实验仪器】长直螺线管、亥姆霍兹线圈、霍尔效应测磁仪、霍尔传感器等. 【实验原理】1．霍尔器件丈量磁场的原理图1 霍尔效应原理如图1所示, 有－N 型半导体资料制成的霍尔传感器, 长为L , 宽为b , 厚为d , 其四个正面各焊有一个电极1、2、3、4.将其放在如图所示的垂直磁场中, 沿3、4两个正面通以电流I , 则电子将沿负I 方向以速度运动, 此电子将受到垂直方向磁场B 的洛仑兹力m e F ev B =⨯作用, 造成电子在半导体薄片的1测积累过量的负电荷, 2侧积累过量的正电荷.因此在薄片中发生了由2侧指向1侧的电场H E , 该电场对电子的作用力H H F eE =, 与m e F ev B =⨯反向, 当两种力相平衡时, 便呈现稳定状态, 1、2两正面将建立起稳定的电压H U , 此种效应为霍尔效应, 由此而发生的电压叫霍尔电压H U , 1、2端输出的霍尔电压可由数显电压表丈量并显示出来.如果半导体中电流I 是稳定而均匀的, 可以推导出H U 满足：H H H IBU R K IB d =⋅=⋅,式中, H R 为霍耳系数, 通常界说/H H K R d =, H K 称为灵敏度. 由H R 和H K 的界说可知, 对一给定的霍耳传感器, H R 和H K 有唯一确定的值, 在电流I 不变的情况下, 与B 有一一对应关系. 2．误差分析及改进办法由于系统误差中影响最年夜的是不等势电势差, 下面介绍一种方法可直接消除不等势电势差的影响, 不用屡次改变B 、I 方向.如图2所示, 将图2中电极2引线处焊上两个电极引线5、6, 并在5、6间连接一可变电阻, 其滑动端作为另一引出线2, 将线路完全接通后, 可以调节滑动触头2, 使数字电压表所测电压为零, 这样就消除1、2两引线间的不等势电势差, 而且还可以测出不等势电势差的年夜小.本霍尔效应测磁仪的霍尔电压丈量部份就采纳了这种电路, 使得整个实验过程变得较为容易把持, 不外实验前要首先进行霍尔图2输出电压的调零, 以消除霍尔器件的“不等位电势”.在丈量过程中, 如果把持不妥, 使霍尔元件与螺线管磁场不垂直, 或霍尔元件中电流与磁场不垂直, 也会引入系统误差. 3．载流长直螺线管中的磁场从电磁学中我们知道, 螺线管是绕在圆柱面上的螺旋型线圈.对密绕的螺线管来说, 可以近似地看成是一系列园线圈并排起来组成的.如果其半径为R 、总长度为L , 单元长度的匝数为n , 并取螺线管的轴线为x 轴, 其中心点O 为坐标原点, 则（1）对无限长螺线管L →∞或L R >>的有限长螺线管, 其轴线上的磁场是一个均匀磁场, 且即是：式中0μ——真空磁导率；N ——单元长度的线圈匝数；I ——线圈的励磁电流.（2）对半无限长螺线管的一端或有限长螺线管两端口的磁场为： 即端口处磁感应强度为中部磁感应强度的一半, 两者情况如图3所示.4．亥姆霍兹线圈及其耦合度 两个匝数相等、间距即是其半径,并通以同向、等值电流的共轴线圈,叫亥姆霍兹线圈, 如图4所示.0B 012B O 3下面, 我们来研究亥姆霍兹线圈两圆心间轴线上的磁场.设图4中每个线圈为N 匝, 两线圈间距为a , 取线圈轴线上距两线圈等距离的点O为原点, 轴线为x 轴, 则在两线圈圆心1O 和2O 之间轴上任意一点P（其坐标为x ）到两线圈圆心的距离分别是2a x ⎛⎫+ ⎪⎝⎭和2a x ⎛⎫- ⎪⎝⎭, 两线圈在点发生的磁感应强度的年夜小分别是和：2013222122NR IB a R x μ=⋅⎡⎤⎛⎫++⎢⎥ ⎪⎝⎭⎢⎥⎣⎦,2023222122NR IB a R x μ=⋅⎡⎤⎛⎫+-⎢⎥ ⎪⎝⎭⎢⎥⎣⎦.因1B 、2B 的方向相同, 都在x 轴的正方向, 所以点P 的总磁场为：20123322222211222NR I B B B a a R x R x μ⎧⎫⎪⎪⎪⎪⎪⎪=+=⋅+⎨⎬⎪⎪⎡⎤⎡⎤⎛⎫⎛⎫⎪⎪+++-⎢⎥⎢⎥ ⎪ ⎪⎪⎝⎭⎝⎭⎪⎢⎥⎢⎥⎣⎦⎣⎦⎩⎭.在点O 处, 因0x =且a R =, 所以：32004()0.7165NIB O B R μ⎛⎫=⋅≈ ⎪⎝⎭.在1O 和2O 点的B 年夜小相等：图4I I01203/211()()0.677222NI B O B O B R μ⎛⎫==⋅+≈ ⎪⋅⎝⎭.1O 和2O 点之间其它各点的值介于1()B O 和()B O 之间, 可见在亥姆霍兹线圈轴线上, O 点的磁场最强, O 和1O 之间的B 相对变动量不年夜于6%, 磁场均匀性较好.在生产和科研中, 当所需磁场不太强时, 经常使用这种方法来发生较均匀的磁场.从以上叙述来看, 当两共轴线圈之间的间距即是线圈的半径时, 将构成亥姆霍兹线圈, 从而可以得参加强不太强的均匀磁场, 但当这一对共轴线圈的间距不即是半径时, 其轴线上的磁场分布将随着距离的改变而改变, 可呈现出如图5的a 、b 、c 所示的欠耦合、耦合, 过耦合状态, 两线圈的磁场耦合度可以通过霍尔器件来丈量.霍尔效应测磁实验仪是利用n 型锗（Ge ）霍尔器件作为测磁传感器的物理实验仪器, 它由以下几部份组成：霍尔测磁传感器, 使用四芯屏蔽式耦合电缆, 霍尔效应测磁仪以数显形式提供0～800mA 的励磁电流、0～10mA 的霍尔片工作电流及显示被丈量的霍尔电势（后有换档开关）.长直螺线管：图5a ab cL=30cm, N =4×9T/cm, R =1.7cm.共轴线圈对：D =17.2cm, N =320匝（每个）. 【实验内容】1．丈量螺线管轴线上的磁场（1）将霍尔测磁传感器电流调至额定值, 调整不等位电势, 将霍尔输出电压校正至0伏, 然后将螺线管电流调至600mA.根据探杆上的刻度, 将霍尔器件拔出到螺线管中心位置（定为坐标原点）, 此时mV 表上读数即为该点磁感应的霍尔电压值（若探杆拔出后, 霍尔电压呈现负值, 可对换螺线管两真个电源极性, 以改变螺线管内磁场的方向）, 将探杆在螺线管中缓慢前移, 从探杆上的刻度读出霍尔元件在螺线管中的位置, 同时读出相应各点的霍尔电压值, 记入表1中.计算磁感应强度B , 已知mV17.7(mA T)H K =⋅,5mA I =.表1理论值： 长直螺线管中心处的磁感应强度71130410T m A 49100m 0.6A=2.7110TB NI μπ----==⨯⋅⋅⨯⨯⨯⨯⨯.（2）作出~B x 关系曲线图, 验证螺线管端口磁场为中部磁场的1/2.管口处指示长度约为16cm, 由图线可知, 当L =16cm 时, 磁场强度约为中部强度的一半.2．考查一对共轴线圈的耦合度（1）将两个共轴线圈串连相接, 换下步伐1中的螺线管, 调节共轴线圈中的电流为600mA （接线时务必坚持两个共轴线圈的磁场方向一致）.（2）改变共轴线圈间距a , 使8.6cm a R ==, 将霍尔器件放置在线圈的中心间距/2a 处（定为坐标原点）, 记录探杆移动位置x 所对应的霍尔电压值, 填入表2中.（3）改变共轴线圈间距a , 记录a R >、a R <两种情况下探杆移动位置x 所对应的霍尔电压值H U , 填入表2中.表2（4）作出以上共轴线圈在三种耦合状态下的~B x的关系曲线图, 并判断构成亥姆霍兹线圈的条件.由图线可知, 当8.6cm a =, 线圈中点处与两线圈圆心处的磁感应强度近似相等, 满足亥姆霍兹线圈耦合, 其他条件下为非耦合状态. 3．考察霍尔电压与霍尔器件工作电流的关系.对给定的霍尔器件, H K 是一个定值, 如果给定磁感应强度B 值, 则霍尔电压H U 是霍尔器件工作电流I 的函数, 即H H U K IB =⋅. （1）将螺线管电流调至600mA, 并使霍尔器件固定在螺线管中的某一位置, 改变霍尔器件工作电流从1～5mA, 记录相应的霍尔电压值, 填入自制表格内.（2）作出~H U I 的关系曲线图.由图线可知, 线性拟合度较好, 该亥姆霍兹线圈的耦合度较高. 【思考题】1．为什么要用半导体资料制作霍尔元件？怎样提高霍尔元件的灵敏度H K ？答：金属的电子浓度n 很年夜, 由1H R ne =,1H K ne d =⋅可知, 金属不适于制作霍尔元件, 应使用电子浓度较小的资料, 故半导体是一种较为理想的选择.由H K 的界说式可知, 降低电子浓度（电导率）, 缩短霍尔元件的厚度d 可以提高灵敏度. 2．怎样消除地磁场对本实验的影响？答：可采纳在多个对峙方向组进行丈量后取平均值的方式, 使分歧方向上地磁场的影响相互抵消.3．螺线管磁场B 与霍尔元件是否垂直对实验结果的影响如何？如何消除？答：不垂直时会使丈量值偏小.将探头多方向指向测定, 找到读数最年夜的方向, 则此时即为相互垂直的方向.。

霍耳效应法测量磁场实验指导1.实验内容:2.测定霍耳器件的霍耳灵敏度、霍耳系数和载流子浓度3.测量电磁铁磁极气隙间磁感应强度的横向分布实验步骤:..1.实验系统的连接、初始设置与参数记录（1）分别连接好实验仪上“I S输入”、“I M输入”、“V H、Vσ输出”端与测量仪面板“Is输出”、“I M 输出”、“V H、Vσ输入”端之间的导线；开机前将“I S调节”、“I M调节”旋钮逆时针方向旋到底。

（2）将霍耳元件位置调整到电磁铁气隙内中心附近（其水平位置标尺为0.0mm处）,记录仪器电磁铁线圈上的标签上的励磁常数α值(其数值按1 KGS/A＝0.1T/A单位换算成T/A值记录)。

（3）将实验仪上霍耳元件电流换向开关“K1”、励磁电流换向开关“K3”均掷向正向位置, “VH、Vσ”输出开关和测量仪面板上的“VH、Vσ”选择开关均选在VH位置。

2.霍耳灵敏度测量操作（1）接通实验测试仪电源, 调节励磁电流使IM＝0.500A；（2）调节霍耳元件工作电流, 分别使IS＝0.50mA、1.00mA、1.50mA、2.00mA、2.50mA、3.00mA, 测量记录各IS值下电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：..3.电磁铁磁极气隙间磁感应强度的横向分布测量保持励磁电流IM＝0.500A, 霍耳元件工作电流IS＝3.00mA, 分别测量记录霍耳探头水平位置处在x ＝0.0mm、10.0mm、20.0mm、23.0mm、26.0mm、29.0mm、32.0mm、35.0mm、38.0mm、41.0mm等处时, 电流换向开关“K1”和“K3”分别在“++”、“+-”、“--”、“-+”四种组合方式下的霍耳电压V1、V2、V3、V4, 数据记录表格如下：1. 实验数据处理指导:表一中, 各KHi 值不确定度计算式为： 其中： 01.0%8.0+⨯=∆S S I I mA ； 001.0%8.0+⨯=∆M M I I A 2/)m V 01.0%5.0(+⨯=∆H H V V2. 计算出表一中6个KH 值的平均值 、及其不确定度的A 类分量 值和不确定度B 类分量 值, 再合成为 值。

利用霍尔效应测量磁场的原理介绍在物理学中，霍尔效应是指当一个导体中有电流通过时，如果在该导体的垂直方向上施加一个磁场，就会在导体的一侧产生电势差。

这个现象被称为霍尔效应，是由美国科学家爱德华·霍尔于1879年首次发现并解释的。

利用霍尔效应可以测量磁场的强度，因此在科学研究和工程应用中具有重要意义。

原理霍尔效应的原理可以通过经典电动力学理论来解释。

当一个导体中有电流通过时，在这个电流中的移动载流子(例如电子)受到洛伦兹力的作用，导致它们在导体内部产生一个偏转。

这个偏转偏离了电子在没有磁场作用下自由传播的轨道，在导体的一侧积累了过多的载流子，另一侧则相对较少。

由于载流子的偏转，导体的一侧相对于另一侧产生了电势差。

这种电势差由霍尔电压表示，通常可以用电位器或霍尔电压传感器测量。

霍尔电压正比于电流的大小、磁场的强度以及导体上的几何参数，因此可以通过测量霍尔电压来确定磁场的强度。

测量步骤利用霍尔效应测量磁场的步骤如下：1.准备所需材料和设备：包括电源、霍尔电压传感器、导线和磁场源。

2.连接电源和霍尔电压传感器：将电源的正极与传感器的正极相连，负极与负极相连，确保电路连接无误。

3.将霍尔电压传感器固定在待测区域：将传感器放置在待测区域内，确保其垂直于导线和磁场源。

4.施加磁场：打开磁场源，使磁场通过传感器所在的区域。

5.测量霍尔电压：打开电源，通过传感器测量霍尔电压。

记录电流大小以及测量的霍尔电压值。

6.分析数据：利用霍尔效应的公式和实验数据计算磁场的强度。

将测量得到的霍尔电压与电流大小和导体的几何参数进行比较，得出磁场的强度。

应用领域霍尔效应广泛应用于科学研究和工程领域。

以下是一些常见的应用领域：1. 磁场测量霍尔效应可以用来测量磁场的强度和方向。

通过调整电流、磁场和导体的几何参数，可以精确地测量磁场的强度，从而帮助研究人员更好地了解和探索磁场的性质。

2. 电流测量由于霍尔效应与电流大小成正比，因此可以利用霍尔效应来测量电流的大小。

磁场分布测量实验报告一、实验目的本实验旨在测量磁场的分布情况，了解磁场的特性和规律，掌握磁场测量的基本方法和技术。

二、实验原理磁场的测量通常使用霍尔效应传感器。

霍尔效应是指当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差。

通过测量这个电势差，可以计算出磁场的强度。

在本次实验中，将霍尔传感器沿着特定的路径移动，测量不同位置的磁场强度，从而得到磁场的分布情况。

三、实验仪器1、霍尔效应磁场测量仪2、直流电源3、导轨4、探头5、数据采集系统四、实验步骤1、搭建实验装置将导轨水平放置，并确保其平稳。

将霍尔传感器探头安装在导轨上，使其能够沿导轨自由移动。

2、连接仪器将霍尔传感器与数据采集系统连接。

将直流电源与霍尔传感器连接，提供稳定的电流。

3、校准仪器进行零点校准，消除仪器本身的误差。

4、测量磁场分布沿导轨缓慢移动探头，在不同位置记录磁场强度的数据。

5、数据记录仔细记录每个测量点的位置和对应的磁场强度值。

五、实验数据以下是测量得到的磁场强度与位置的数据：｜位置（cm）｜磁场强度（mT）｜｜｜｜｜0|50|｜1|48|｜2|45|｜3|42|｜4|38|｜5|35|｜6|32|｜7|28|｜8|25|｜9|22|｜10|20|六、数据处理与分析1、绘制磁场分布曲线以位置为横坐标，磁场强度为纵坐标，绘制曲线。

从曲线可以看出，磁场强度随着距离的增加而逐渐减小，呈现出一定的衰减趋势。

2、分析磁场分布规律观察曲线的形状和变化趋势，可以初步判断磁场的分布特点。

在本实验中，磁场的衰减较为均匀，可能是由于磁场源的分布较为均匀。

七、误差分析1、仪器误差霍尔传感器本身存在一定的精度限制，可能导致测量结果的偏差。

2、环境干扰周围的电磁场可能对测量结果产生干扰。

3、操作误差在移动探头的过程中，可能存在移动速度不均匀或者位置不准确的情况，影响数据的准确性。

八、实验结论通过本次实验，我们成功测量了磁场的分布情况。

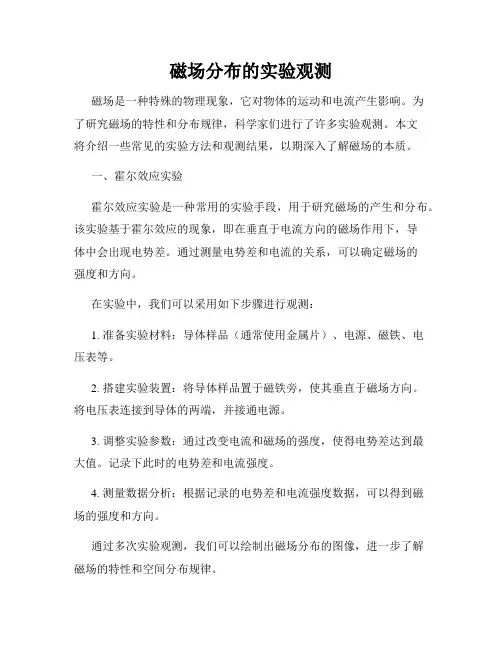

磁场分布的实验观测磁场是一种特殊的物理现象，它对物体的运动和电流产生影响。

为了研究磁场的特性和分布规律，科学家们进行了许多实验观测。

本文将介绍一些常见的实验方法和观测结果，以期深入了解磁场的本质。

一、霍尔效应实验霍尔效应实验是一种常用的实验手段，用于研究磁场的产生和分布。

该实验基于霍尔效应的现象，即在垂直于电流方向的磁场作用下，导体中会出现电势差。

通过测量电势差和电流的关系，可以确定磁场的强度和方向。

在实验中，我们可以采用如下步骤进行观测：1. 准备实验材料：导体样品（通常使用金属片）、电源、磁铁、电压表等。

2. 搭建实验装置：将导体样品置于磁铁旁，使其垂直于磁场方向。

将电压表连接到导体的两端，并接通电源。

3. 调整实验参数：通过改变电流和磁场的强度，使得电势差达到最大值。

记录下此时的电势差和电流强度。

4. 测量数据分析：根据记录的电势差和电流强度数据，可以得到磁场的强度和方向。

通过多次实验观测，我们可以绘制出磁场分布的图像，进一步了解磁场的特性和空间分布规律。

二、磁力线实验磁力线实验是另一种常见的研究磁场分布的方法。

通过绘制和观测磁力线，我们可以直观地了解磁场的形态和分布情况。

实验中，我们可以使用如下步骤进行观测：1. 准备实验材料：磁铁、铁屑（或细砂）、透明平板等。

2. 搭建实验装置：将透明平板放置在磁铁附近，使其与磁场垂直。

在平板上均匀撒上铁屑或细砂。

3. 实施实验观测：观察铁屑或细砂的运动情况，注意磁力线的分布形态。

可以通过调整磁铁的位置和方向，进一步调查磁场的变化情况。

通过实验观测和数据记录，我们可以得到磁力线的形状和分布情况。

这些数据对揭示磁场的基本特性和分布规律非常重要。

三、磁场感应实验磁场感应实验是研究磁场的产生和分布的重要手段之一。

它基于法拉第电磁感应现象，通过观测感应电流和磁感应强度的关系，得出磁场的特性和分布规律。

在实验中，可以按照以下步骤进行观测：1. 准备实验材料：线圈、磁铁、电流表、电压表等。

利用霍尔效应测磁场霍尔利用效应霍尔效应测量磁场
霍尔效应是指在一定条件下，在导体中沿流动方向施加交变电场时，会在导体内产生电压，这种电压称为霍尔电压。

霍尔效应可以用来测量磁场强度，也可以用于磁场方向的检测和测量。

霍尔效应的原理是：当一个导体带电子流时，由于磁场的作用，电子将发生偏转，使得带有电荷的侧面与另一侧相比有电荷分布的不均匀性。

这样，电流就会在电荷不平衡区域内施加一个电场，这个电场与磁场相垂直，因此就会产生一种称为霍尔电位差的电势差。

霍尔电势差具有如下的特点：
1. 与导体中的电流强度和方向、磁场的强度和方向有关。

2. 与导体的材质和尺寸有关。

3. 在一定温度下保持不变。

利用霍尔效应测磁场的方法一般是：在一个带有导电层的锡烯片上，布置一个恒定的电流，使电流垂直于锡烯片的面板。

当这个锡烯片处于磁场中时，由于磁场的作用，电子流将发生侧向偏转，形成了电荷不平衡的区域，从而会产生一个电压，这个电压就是霍尔电势差。

这个电压的大小正比于锡烯片的电流强度和磁场的强度，与电流方向和磁场方向成正比例和反比例关系。

因此，可以测量霍尔电势差，然后根据其大小来推导出磁场的强度和方向。

霍尔效应在电子技术中有广泛的应用，例如：在集成电路中，可以利用霍尔效应来检测物体的位置、速度和方向；在机器人技术中，也可以利用霍尔效应来测量机器人的位置和朝向等。

此外，霍尔效应还可以用于制备陀螺仪、磁场传感器、匀速电机等。

总之，霍尔效应是电子技术中一项重要的研究内容，具有广泛的应用价值。

一、实验目的1. 理解并掌握磁场的基本概念和测量方法。

2. 学习使用霍尔效应原理测量磁场。

3. 探究载流圆线圈和亥姆霍兹线圈磁场分布特点。

4. 描绘磁场分布图，并与理论值进行对比分析。

二、实验原理1. 霍尔效应原理：当电流通过霍尔元件时，若垂直于电流方向施加磁场，则会在元件的侧面产生电压差，即霍尔电压。

霍尔电压的大小与磁场强度成正比。

2. 毕奥-萨伐尔定律：载流圆线圈在轴线上的磁感应强度与电流强度、线圈半径和距离的平方成反比。

3. 亥姆霍兹线圈：一对共轴、平行且间距等于半径的圆形线圈，其产生的磁场在公共轴线中点附近比较均匀。

三、实验仪器1. 圆线圈和亥姆霍兹线圈实验平台2. 高灵敏度三位半数字式毫特斯拉计3. 三位半数字式电流表4. 直流稳流电源5. 霍尔传感器探头6. 不锈钢直尺7. 铝合金靠尺四、实验步骤1. 搭建实验平台：将圆线圈和亥姆霍兹线圈放置在实验平台上，确保线圈间距和位置准确。

2. 连接仪器：将电流表、稳流电源和霍尔传感器探头连接到圆线圈和亥姆霍兹线圈上。

3. 调节电流：调整稳流电源，使电流通过圆线圈和亥姆霍兹线圈。

4. 测量磁场分布：a. 在圆线圈和亥姆霍兹线圈的轴线上选取若干等距离的点。

b. 将霍尔传感器探头放置在每个测量点上，读取磁场强度值。

c. 记录每个测量点的磁场强度值。

5. 描绘磁场分布图：将测量到的磁场强度值绘制成曲线图，展示磁场分布特点。

6. 与理论值进行对比分析：将实验结果与理论计算值进行对比，分析误差产生的原因。

五、实验结果与分析1. 圆线圈磁场分布：实验结果显示，圆线圈轴线上的磁场强度随距离的增加而减小，符合毕奥-萨伐尔定律。

2. 亥姆霍兹线圈磁场分布：实验结果显示，亥姆霍兹线圈在公共轴线中点附近的磁场比较均匀，与理论值基本一致。

3. 误差分析：实验误差主要来源于仪器精度、测量方法、环境因素等。

六、实验结论1. 通过实验，掌握了磁场的基本概念和测量方法。

2. 验证了毕奥-萨伐尔定律和亥姆霍兹线圈磁场分布特点。

霍尔效应测磁场霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。

1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象，故称霍尔效应。

后来曾有人利用霍尔效应制成测量磁场的磁传感器，但因金属的霍尔效应太弱而未能得到实际应用。

随着半导体材料和制造工艺的发展，人们又利用半导体材料制成霍尔元件，由于它的霍尔效应显著而得到实用和发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。

在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。

近年来，霍尔效应实验不断有新发现。

1980年原西德物理学家冯·克利青研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。

目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。

在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高、效果明显。

【实验目的】1．霍尔效应原理及霍尔元件有关参数的含义和作用2．测绘霍尔元件的V H—Is，了解霍尔电势差V H与霍尔元件工作电流Is、磁感应强度B之间的关系。

3．学习利用霍尔效应测量磁感应强度B及磁场分布。

4．学习用“对称交换测量法”消除负效应产生的系统误差。

【实验原理】霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。

如图13-1所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X正向通以电流Is（称为工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。

由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y轴负方向的B侧偏转，并使B侧形成电子积累，而相对的A侧形成正电荷积累。

利用霍尔效应测定空间磁场分布【摘要】： 本文利用霍尔效应在一定的励磁电流和霍尔电流下测得霍尔片在不同X 或Y 值时的霍尔电压，同时通过“对称测量法”消除霍尔电压中的各种副效应。

从而得到单边X(Y)方向的磁场分布。

关键词：励磁电流、霍尔电流、霍尔电压、对称测量法。

【引言】：霍尔效应是一种磁电效应，是霍普经斯大学研究生霍尔于1879年发的。

这种现象的产生主要是由于通电半导体中的载流子在受到洛伦兹力的作用下，产生偏转形成横向电场即霍尔电场。

霍尔电场产生的电场力与洛伦兹力相反，它使得载流子继续堆积，直到霍尔电场力与洛伦兹力相等，这时片子两边形成一个稳定的电压（霍尔电压），由霍尔电压和磁场的线性关系可知，通过测量元件两端的电影可以得到空间磁场分布。

【实验原理】一：从本质上来说霍尔效应是运动的带电粒子在磁场中受到洛仑兹力的作用而发生偏转。

当在半导体试样通以电流时，由于正负电荷手里方向相反，从而在垂直电流和磁场的方向产生横向电场，形成霍尔电压。

形成的电场如图所示。

从图中可以看出电荷所受的电场力和洛伦兹力方向相反，当两者处于动态平衡时：1H H H H H I BI B V E b S ne d d=== （1）其中H V 为霍尔电压，B 为外磁场，d 为霍尔厚度，1H S ne=为霍尔系数。

由（1）知：在恒定霍尔电流H V 与B 是成正比的。

⇒ H H H V S I B =或 HH HV B d V S = (2) 二：在测量霍尔电时会伴随着各种副效应：1）：因为不等势电压0V 只与电流的方向有关，所以可以通过改变H I 的方向来予以消除。

XYZ２）：温差电效应E V 引起的附加电压，因为H E V V >>所以可以省略。

３）：热效应引起的附加电压N V 只与Ｂ的方向有关，所以可以通过改变Ｂ的方向来消除。

４）：热磁效应引起的附加电压RL V 也只与Ｂ的方向有关，所以也可以通过改变Ｂ的方向来消除。

实验 --利用霍尔效应测量磁场大学物理实验预报告姓名。

实验班号。

实验号。

实验十三利用霍尔效应测量磁场实验目的：本实验旨在通过利用霍尔效应测量磁场，掌握测量磁场的方法和技巧，加深对霍尔效应原理的理解。

实验原理及仪器介绍：测量磁场需要测出的物理量包括磁场强度、霍尔电压、电流等。

计算磁场强度的公式为B=μI/2πr，其中μ为真空磁导率，I为电流，r为磁场中心到导线的距离。

在实验中，除了霍尔电压外，还会受到其他因素引起的附加电压的干扰，如热电效应、接触电阻等。

这些影响因素可以分为内部因素和外部因素。

消除这些影响因素的方法包括使用差动放大器、保持电路稳定等。

螺线管内外磁场测定装置上的换向开关可以改变励磁电流的方向，从而改变磁场的方向。

具体工作原理为，当开关切换时，电路中会产生瞬时电流，从而改变磁场的方向。

实验内容：在实验中使用霍尔元件时需注意以下事项：首先，霍尔效应专用电源、螺线管内外磁场测定装置和霍尔元件之间的励磁电流、工作电流、霍尔电压必须一一对应，否则将会产生误差。

其次，在连接电路前和实验结束后，应对励磁电流、工作电流调节旋钮进行调整，以保证实验的准确性。

测量螺线管内部磁场分布时，应从螺线管中部开始测量，并通过调整霍尔片的位置确定其处于螺线管正中间。

此外，由于流经螺线管的励磁电流很大，会使螺线管发热，从而影响霍尔元件的灵敏度，因此在实验时需采取相应措施克服这一影响。

当霍尔元件将要移出螺线管时，霍尔效应专用电源显示的电压可能会发生变化，这是由于霍尔电压的方向与磁场方向的变化导致的。

在实验中应当注意观察这一现象，并分析其原因。

用霍尔效应测量磁场一、实验内容：1.了解霍尔电压产生的机制；2.学会用霍尔元件测量磁场的基本方法二、实验仪器：螺线管磁场测试仪、长直螺线管磁场装置、双刀换向开关1.霍尔效应图1 霍耳效应如图（1）所示，霍尔元件是均匀的N型半导体材料制成的矩形薄片，长为L，宽为b，厚为d。

当在1、2两端加上电压，同时有一个磁场B垂直穿过元件的宽面时，在3、4两端产生电位差(V)，这种现象为霍尔效应。

H霍尔片内定向运动的载流子所受洛仑兹力B f和静电作用力E f相等时，3、4两面将建立起一稳定的电位差，即霍耳电压HV:KV HBI（1）HHK是霍尔元件的灵敏度。

H2.附加电压1）不等位电势差0V：与磁场B换向无关，随电流H I换向而换向；2）厄廷好森（Etinghausen ）效应温差电势差0V ：随磁场B 和电流H I 换向而换向； 3）能斯脱（Nernst ）效应热流电势差p V ：随磁场B 换向而换向，与电流H I 换向无关； 4）里纪－勒杜克（Righi-leduc ）效应附加温差电势差s V ：随磁场B 换向而换向，与电流H I 换向无关；3. 附加电压的消除根据附加电压随磁场B 和电流H I 换向而各自呈现的特点加以消除。

（+H I ，+B ） s p t H V V V V V V +++++=01 （-H I ，+B ） s p t H V V V V V V ++---=02 （-H I ，-B ） s p t H V V V V V V --+-+=03 （+H I ，-B ） s p t H V V V V V V ---+-=04 测量表达式：（2）四、实验步骤：1. 仪器连接将螺线管磁场装置与螺线管磁场测试仪电路连接好：2. 调节螺线管的励磁电流M I (或H I )、调节霍耳元件的工作电流I S (或H I )测试仪在通电前，应将“I S (或 H I )调节”和“M I 调节”两个旋钮置于零位(即逆时针旋到底)。

实验用霍尔效应测量磁场分布霍尔效应是美国科学家霍尔于1879年发现的。

由于它揭示了运动的带电粒子在外磁场中因受洛伦兹力的作用而偏转，从而在垂直于电流和磁场的方向上将产生电势差的规律，因此该效应在科学技术的许多领域（测量技术、电子技术、自动化技术等）中都有着广泛的用途。

现在霍尔效应产品已经在自动化和信息技术中得到了广泛地应用。

特别是在用计算机进行四遥（遥测、遥控、遥信、遥调）监控的一些现代化设备中，应用磁平衡和磁比例式原理研制的霍尔电压传感器、霍尔电流传感器和霍尔开关量传感器进行静电（直流）隔离，实现了直流电压高精度的隔离传送和检测，直流电流高精度的隔离检测和监控量越限时准确的隔离报警。

从而在我国引起了许多科技人员对霍尔效应、霍尔元件以及应用霍尔效应的实用知识和实用技术的关注。

本实验通过研究霍尔电压与工作电流的关系，霍尔电压与磁场的关系以及消除霍尔效应的副效应的方法，从实验中认识霍尔效应，为在自动检测、自动控制和信息技术中应用霍尔效应打下一个良好的基础。

1897年，霍尔设计了一个根据运动载流子在外磁场中的偏转来确定在导体或半导体中占主导地位的载流子类型的实验。

在研究通有电流的导体在磁场中的受力时，发现在垂直于磁场和电流的方向上产生了电动势，这个电磁效应称为“霍尔效应”。

在半导体材料中，霍尔效应比在金属中大几个数量级，引起人们对它的深入研究。

霍尔效应的研究在半导体理论的发展中起到了重要的推动作用。

直到现在，霍尔效应的研究仍是研究半导体性质的重要实验方法。

利用霍尔系数和导电率的联合测量，可以用来研究半导体的到点机构、散射机构，并可以确定半导体的一些基本参数，如半导体材料的导电类型、载流子浓度、迁移率大小、禁带宽度、杂质电离能等。

【实验目的】（1）掌握霍尔元件的工作原理。

（2）学习用霍尔元件测量磁场的原理和方法。

（3）学习用霍尔元件测绘载流圆线圈和亥姆霍兹线圈的磁场分布。

（4）学习用霍尔元件测绘螺线管磁场分布。
