经纬仪测回法观测水平角

一测回平均角值 (°′″)
各测回平均值 (°′″)
A 左
B 一测回1
A 右
B A
左 B 二测回1 A
右 B
0 12 00 91 45 00 180 11 30 271 45 00 90 11 48 181 44 54 270 12 12 1 45 12
91 33 00 91 33 30 91 33 06 91 33 00
置
°′″）
°′″）
（°′″） 值（°′″）
备注
O
左
A
B
右
A
B
O
左
A
B
右
A
B
00 02 00 65 32 18 180 02 12 245 32 36 90 01 24 155 31 48 270 01 48 335 32 12
第一测 回 第二测 回
测站
目标
竖盘 位置
水平度盘读数 (°′″)
半测回角值 (°′″)
4、精确照准目标：单丝平分目标，双丝夹准目标
（三）读数：分微尺测微器读数（6秒的正倍数）
二、水平角的观测方法 水平角的观测方法有：测回法 （两个方向的单角）、
方向观测法（多方向）、复测法（提高测角精 度），在建筑工程测量中多采用测回法。
（一）测回法观测水平角
A
Oβ
B
A
具体步骤： 0 1.在测站o点安置经纬仪，对中B ，整平。在AB两点竖立 标志。 2.盘左位置（正镜）： 瞄准目标A，配度盘至0°00′00″或稍大，读取。顺时针 旋转瞄准目标B，读取。则上半测回角值： 左 b左 a左 3.盘右位置（倒镜）： 倒转望远镜成盘右，瞄准目标B，读取 b右 。逆时针 旋转瞄准目标A，读取a 右 。 则下半测回角值右： b右 a右

水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。

（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。

（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，置零、读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。

松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。

以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。

松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。

以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。

表3-1 测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回平均值备注°′″°′″°′″°′″第一测回O 左A0 01 3098 19 1898 19 2498 19 30B98 20 48右A180 01 4298 19 30B278 21 12第二测回O 左A90 01 0698 19 3098 19 36B188 20 36右A270 00 5498 19 42B8 20 366OABβ均值作为一测回角值β。

在本例中，上、下两半测回角值之差为：△β=βL －βR =98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。

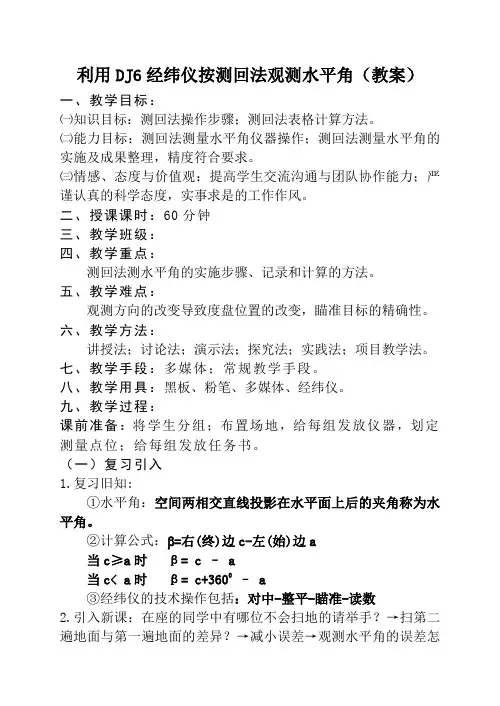

利用DJ6经纬仪按测回法观测水平角（教案）一、教学目标：㈠知识目标：测回法操作步骤；测回法表格计算方法。

㈡能力目标：测回法测量水平角仪器操作；测回法测量水平角的实施及成果整理，精度符合要求。

㈢情感、态度与价值观：提高学生交流沟通与团队协作能力；严谨认真的科学态度，实事求是的工作作风。

二、授课课时：60分钟三、教学班级：四、教学重点：测回法测水平角的实施步骤、记录和计算的方法。

五、教学难点：观测方向的改变导致度盘位置的改变，瞄准目标的精确性。

六、教学方法：讲授法；讨论法；演示法；探究法；实践法；项目教学法。

七、教学手段：多媒体；常规教学手段。

八、教学用具：黑板、粉笔、多媒体、经纬仪。

九、教学过程：课前准备：将学生分组；布置场地，给每组发放仪器，划定测量点位；给每组发放任务书。

（一）复习引入1.复习旧知:①水平角：空间两相交直线投影在水平面上后的夹角称为水平角。

②计算公式： =右(终)边c-左(始)边a当c≥a时β= c – a当c< a时β= c+3600– a③经纬仪的技术操作包括：对中-整平-瞄准-读数2.引入新课：在座的同学中有哪位不会扫地的请举手？→扫第二遍地面与第一遍地面的差异？→减小误差→观测水平角的误差怎样减小？（类似扫第二遍地面）→方法：测回法本节课主要研究测回法。

（二）讲授新知：1、测回法测水平角的适用条件：2个方向的单角（∠AOB）★2、测回法的操作步骤：（1）盘左瞄准左边A，配度盘至000OO´6X″，读取a1。

（2）顺时针旋转瞄准右边B，读取b1。

则上半测回角值:β1= b1-a1（3）倒镜成盘右，瞄准右边B，读取b2。

（4）逆时针旋转瞄准左边A，读取a2。

则下半测回角值:β2= b2-a2（5）计算角值：若：β1-β2≤±40"（合格），则有：β = （β1+β2）/2若：︱β1-β2︱＞40″，则测量不合格，需重新测量。

（三）项目任务的分析：用PPT展示项目任务书并向学生解读。

实习报告：测回法测水平角一、实习目的与要求1. 掌握测回法观测水平角的观测顺序、记录和计算方法。

2. 熟悉经纬仪的操作方法及水平度盘度数的配置方法。

3. 提高实际操作能力，培养严谨的科学态度和团队协作精神。

二、实习内容与过程1. 实习前的准备：了解DJ6光学经纬仪的基本构造及主要部件的名称与作用，掌握经纬仪的操作方法及水平度盘度数的配置方法。

2. 实习过程：（1）选点和观测目标：选择六个远近适中、易于瞄准、清晰可见的目标建筑，以楼角的棱线为目标。

（2）架设仪器，对中整平：将经纬仪安置在测站点上，调整三脚架高度，使经纬仪水平，并对中整平。

（3）开机开测，用盘左位置标准第一个目标作为初始方向，进行置零，并开始记录：松开照准部和望远镜的制动螺旋，通过望远镜筒上的准星、照门粗略瞄准目标，并使目标的成像位于十字丝附近，旋紧照准部和望远镜的制动螺旋，进行目镜对光和物镜对光。

注意完善调焦，并且注意消除视差。

（4）按顺时针方向瞄准第二个方向，望远镜制动，读书并记录数据，并以此测完第6个点：松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数LB，记入观测手簿。

重复以上步骤，测完其他目标点。

（5）瞄准初始方向的点，进行读书并记录，计算盘左位置的归零差，超出限差重测：松开照准部制动螺旋，逆时针旋转照准部，照准目标A，读取水平度盘读数LA，记入观测手簿。

计算盘左位置的归零差，若超出限差，则重测。

（6）换成盘右位置瞄准初始方向的点，按逆时针方向以此观测6个点，并计算各方向的2C值，检核是否超限，直至完成一个测回：松开照准部制动螺旋和望远镜制动螺旋，纵转望远镜，使经纬仪置于盘右位置。

然后照准目标B读取水平度盘读数RB，记入观测手簿。

逆时针旋转照准部，照准目标C，读取水平度盘读数LC，记入观测手簿。

依次类推，测完其他目标点。

计算各方向的2C值，检核是否超限。

（7）重复步骤（3）-（6）进行第二个测回的观测：按照上述步骤，进行第二个测回的观测。
