PROE三维建模 六角螺母

模型，使之从工作平台移出，如图4-11所示。
标准件打印及模型后处理
图4-11 六角螺母的移出
标准件打印及模型后处理
2. 去除支撑 去除支撑环节包括去除支撑和去除基座两部分。由于六 角螺母的打印过程中方位摆放正确，无多余支撑材料，所以 本环节只需去除基座即可。 六角螺母打印过程中的基座与制件材料均为PLA材料， 必须用机械方式去除。去除时，用镊子夹住底座，轻轻用力 将底座与制件分开，如图4-12所示。最后用剪刀剪掉多余熔 丝。
标准件打印及模型后处理
图4-4 六角螺母的定位
标准件打印及模型后处理
2. 六角螺母的3D打印过程 (1) 按项目一所述方法安装并调试3D打印机，并完成进 料工作。 (2) 打开3dStar软件，确定打印机与计算机连接就绪。 (3) 确定三维模型的摆放方位。打开STL格式的六角螺 母三维模型。为保证打印质量，节约打印成本，将三维模型 放置在打印平台中心，并调整模型摆放角度，如图4-5所示。
标准件打印及模型后处理
图4-5 六角螺母摆放示意图
标准件打印及模型后处理
(4) 设置打印参数。综合考虑打印质量和打印时间， “打印模式”选择“标准”；按照图4-5摆放模型，制件成 型过程中无需设置支撑，因此“参数”选择“无支撑”；为 避免制件翘曲，补偿高度方向误差，在打印过程中选择“添 加基座”。其余参数按3dStar软件操作规范设置。参数设置 完成后点击“生成路径”，核对无误后点击“确定”退出， 如图4-6所示。
标准件打印及模型后处理
思考与练习
1. 3D打印时如何保证两个零件装配部位的装配精度， 确保能成功装配？
2. 本项目外六角螺栓打印时，摆放方位为沿轴向竖直放 置。如果改为沿轴向水平放置，会有哪些变化？对产品质量 有何影响？(可试着打印一下，进一步分析)

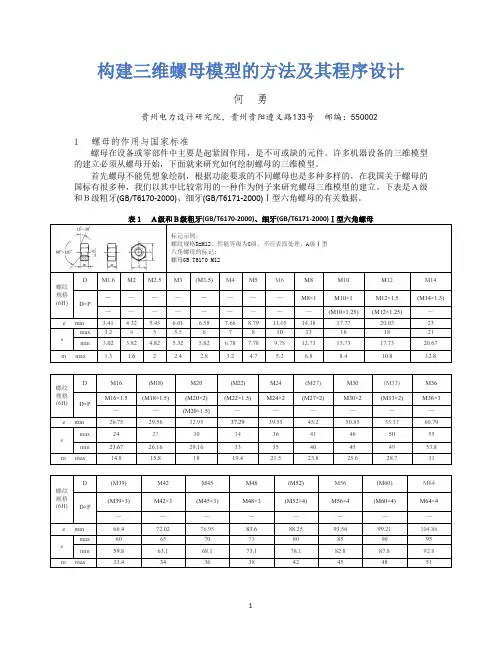

构建三维螺母模型的方法及其程序设计何勇贵州电力设计研究院，贵州贵阳遵义路133号邮编：5500021螺母的作用与国家标准螺母在设备或零部件中主要是起紧固作用，是不可或缺的元件。

许多机器设备的三维模型的建立必须从螺母开始，下面就来研究如何绘制螺母的三维模型。

首先螺母不能凭想象绘制，根据功能要求的不同螺母也是多种多样的，在我国关于螺母的国标有很多种，我们以其中比较常用的一种作为例子来研究螺母三维模型的建立。

下表是Ａ级和Ｂ级粗牙(GB/T6170-2000)、细牙(GB/T6171-2000)Ⅰ型六角螺母的有关数据。

螺纹规格(6H)D M1.6 M2 M2.5 D×P——————2构建三维螺母的思路上表中共列了29种规格，我们以M64的螺母为例来建立其三维模型。

通常在AutoCAD中若不需要绘制螺纹，经以下步骤即可画出一个逼真的螺母：1)先根据给定尺寸绘制一个六边形；2)将六边形拉伸至所需尺寸形成八面体；3)绘制一个旋转体与八面体的两端进行布尔减运算。

4)绘制一个圆柱体与其进布尔减运算，生成孔洞。

5)最终成为标准的六角螺母。

3绘制三维螺母的详细步骤以上是基本思路，具体操作如下：1)启动AutoCAD2014，界面如下：2)点视图选项卡，将视图切换到左视图运行ucs命令，将视图设置成与屏幕平行，即与视线垂直，这是一个好的习惯，可避免很多建模错误。

命令: _ucs当前UCS 名称: *左视*指定UCS 的原点或[面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] <世界>: _v命令: OSMODE输入OSMODE 的新值<0>: 55。

osmode为系统变量，用于设置目标捕捉方式。

在绘图区绘一条直线作为螺母的中心线（此阶段不用考虑其线型，若出二维图时中心线应采用“中心线”线型），在直线的左端画一个直径为95mm的圆，再以圆心为中心点绘制一个内切圆半径为47.5mm的六边形。

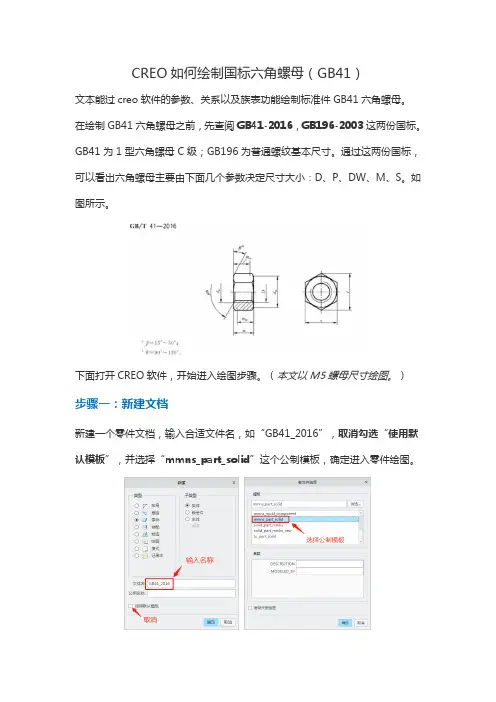

CREO如何绘制国标六角螺母（GB41）文本能过creo软件的参数、关系以及族表功能绘制标准件GB41六角螺母。

在绘制GB41六角螺母之前，先查阅GB41-2016，GB196-2003这两份国标。

GB41为1型六角螺母C级；GB196为普通螺纹基本尺寸。

通过这两份国标，可以看出六角螺母主要由下面几个参数决定尺寸大小：D、P、DW、M、S。

如图所示。

下面打开CREO软件，开始进入绘图步骤。

（本文以M5螺母尺寸绘图。

）步骤一：新建文档新建一个零件文档，输入合适文件名，如“GB41_2016”，取消勾选“使用默认模板”，并选择“mmns_part_solid”这个公制模板，确定进入零件绘图。

步骤二：添加参数选择“工具”下的“参数”，在“参数”面板，点选左下角的“+”分别添加D、DW、P、S、M这5个“实数”（类型）参数，并分别将值修改为5、6.7、0.8、8、5.6（查阅GB41里M5对应的数据）。

如图所示。

步骤三：创建拉伸特征1、选择“TOP”基准平面后，点选“模型”下的“拉伸”特征，进入“草绘”界面。

2、在“草绘”下点选“选项板”，在“草绘器选项板”中选择六边形，将它拖动至绘图区。

3、然后使用鼠标拖动六边形的中心“⊕”移到坐标中心，使之对齐重叠，确定位置（大小先按默认，如图78.65）4、在“草绘”下点选“尺寸”，标注六边形上下两平行边的距离，此时会弹出冲突对话框，删除上一步的默认尺寸（78.65），双击新标注的尺寸，输入“S”，选择“是”确定添加关系。

5、最后在“草绘”下点选“圆”绘制一下与六边形中心重叠的圆，双击圆的直径输入：“D-1.0825*P”，选择“是”确定添加关系。

（D-1.0825*P这是计算D1的公式，此公式查阅GB196。

）5、确定完成，退出草绘，在拉伸高度输入“M”回车确定添加关系，点击“✔”确定完成拉伸特征。

步骤四：创建旋转特征——外倒角1、选择“FRONT”基准平面后，点选“模型”下的“旋转”特征，进入“草绘”界面。

PRoe5.0怎么建模三维⽴体的盖形铜螺母零件？
17、如下图所⽰，⼜⼀次进⼊到草绘，
1）激活中⼼线命令，画⼀个三⾓形，
2）激活相等约束命令，将三⾓形约束成等边三⾓形，
3）激活标注命令，标注三⾓形尖部顶点距离坐标原点10.0，三⾓形⾼度2.5，
4）点击√，完成并退出草绘。

18、如下图所⽰，退出草绘之后，先点击菜单管理器中的正向，再点击“切剪：螺旋扫描”对话框中的“确定”。

19、如下图所⽰，⼜⼀次执⾏【旋转——位置——定义——TOP⾯——草绘】。

20、如下图所⽰，⼜⼀次进⼊到草绘环境，激活直线命令，画⼀个三⾓形，激活标注命令，标注距离14、⾓度30，还有⼀个20（这个超过实体就⾏），最后点击√我，完成并退出草绘。

21、如下图所⽰，软件左上⾓点击去除材料图标，默认选择360°，软件右上⾓打√，完成并结束本次操作。

22、如下图所⽰，
1）点击⼯具栏中的基准平⾯图标，2）点击下图中的红⾊实体平⾯，3）设置偏移-9，
4）点击确定，完成基准平⾯的创建。

23、如下图所⽰，
1）点击实体中需要镜像的旋转特征，2）点击⼯具栏中的镜向图标，
3）点击DTM1基准平⾯，
4）点击√，完成并结束本次操作。

24、如下图所⽰，
1）点击⼯具栏中的颜⾊图标，在其展开的下拉菜单中找到铜⾊，2）点击“零件”，
3）点击实体，默认选中整个零件，
4）点击确定。

25、如下图所⽰，⼀个铜⾊的盖形螺母就这么出现在了Pro/e⼯作视窗中了。

以上就是PRoe5.0建模盖形铜螺母的教程，希望⼤家喜欢，请继续关注。
