电牵引采煤机变频器主要故障分析与维修方法电牵引采煤机是煤炭采掘所必备的设备之一，其变频器作为其核心控制设备，负责控制采煤机的运行速度和工作状态。

变频器在长期的工作过程中会出现一些故障，影响采煤机的正常运行。

本文将对电牵引采煤机变频器主要故障分析与维修方法进行探讨。

变频器主要故障分析：1. 输入电压不稳定：变频器的工作电压一般为三相交流电，如果输入电压不稳定，会导致变频器输出的电压不稳定，从而影响采煤机的运行。

此时，应检查电源电压是否稳定，如不稳定则需要调整电源或使用稳压设备。

2. 电机过载：采煤机工作时，如果负载过大，超过了电机的额定负载，会导致电机过热，甚至烧毁。

此时，应及时关闭采煤机，并检查传动部分是否堵塞或受损，清理堵塞物或更换受损部件。

3. 过电压或过流：过电压或过流是变频器常见故障之一，可能是由于输入电源故障、电气设备故障、线路短路等原因引起。

此时，应检查电源电压和电流是否正常，排查故障原因并修复。

4. 磁线圈故障：电牵引采煤机的磁线圈是控制变频器输出的重要部件，如果磁线圈损坏或接触不良，会导致输出电压不稳定或无法输出，从而影响采煤机的工作。

此时，应检查磁线圈的连接情况，如果发现故障，需要修复或更换磁线圈。

5. 控制板故障：变频器的控制板是控制器的核心部件，如果控制板发生故障，会导致采煤机无法正常工作，甚至无法启动。

此时，应检查控制板的连接情况，如果故障严重，需要更换控制板。

维修方法：1. 定期维护：定期对电牵引采煤机的变频器进行维护，包括清洁设备内部的灰尘和杂物，检查各部件的连接情况，及时紧固松动的螺栓和接线端子，并给变频器上的传动部件加油。

2. 检查电气系统：定期检查电气系统的连接情况，确保电线连接良好，并检查电气设备的工作状态。

如发现故障，及时修复或更换受损部件。

3. 检查电机温度：在采煤机工作期间，定期检查电机温度，确保不超过额定温度。

如发现电机过热，需要及时关闭采煤机，并检查传动部分是否受损。

变频器维修方法变频器作为一种重要的电力传动设备，在工业生产中起着至关重要的作用。

然而，由于长时间使用或者操作不当，变频器可能会出现各种故障，需要及时进行维修。

下面将介绍一些常见的变频器维修方法，希望能够对大家有所帮助。

首先，当变频器出现故障时，我们需要及时对其进行检查。

首先，检查变频器的外部线路和连接器是否松动或者损坏，需要确保连接牢固。

其次，检查变频器的散热器是否被堵塞，导致散热不良。

另外，还需要检查变频器内部的电路板和元件是否有明显的损坏或者烧坏现象。

通过这些检查，可以初步确定变频器故障的原因，为后续的维修提供依据。

其次，针对不同的故障原因，我们需要采取相应的维修方法。

如果是由于外部线路松动或者损坏导致的故障，我们需要重新连接线路或者更换损坏的连接器。

如果是散热器堵塞导致的故障，我们需要清洁散热器，并确保散热通畅。

对于电路板和元件的损坏，我们需要及时更换损坏的部件，并进行相应的调试和测试。

另外，对于一些常见的故障现象，我们也可以采取一些常规的维修方法。

比如，当变频器出现过载保护时，我们可以适当降低负载，或者增加散热措施，以解决过载问题。

当变频器出现短路故障时，我们需要检查输出端子是否短路，及时排除短路故障。

当变频器出现缺相故障时，我们需要检查输入端子的供电情况，确保三相电源正常供电。

最后，维修完成后，我们需要对变频器进行全面的测试和调试，确保其正常运行。

在测试和调试过程中，需要严格按照操作手册和安全规程进行，以确保人身安全和设备完好。

同时，还需要对维修过程进行记录和总结，为今后的维修工作提供经验和参考。

综上所述，变频器的维修工作需要我们对设备进行全面的检查、维修和测试，确保设备的正常运行。

希望以上介绍的变频器维修方法能够对大家有所帮助，也希望大家在使用变频器时能够严格按照操作规程进行，以确保设备的安全运行。

施耐德变频器维修
一、引言
施耐德变频器作为一种常见的电气设备，在工业生产中扮演着至关重要的角色。

然而，变频器难免会出现故障，而及时有效地进行维修则显得尤为关键。

本文将介绍施耐德变频器的维修方法。

二、常见问题及故障判定
1.电源问题：变频器无法启动或显示异常。

2.过载问题：变频器在正常负载情况下出现过载。

3.散热问题：变频器发热过高导致性能下降。

三、维修方法
3.1 电源问题
•检查电源线路：检查电源线路是否接触良好，并确保电压稳定。

•检查电机：检查电机是否正常运转，如电机故障需及时更换或修理。

3.2 过载问题
•降低负载：可以通过减小负载或调整负载类型来解决过载问题。

•检查参数设置：检查变频器的参数设置是否合理，调整参数以适应实际负载。

3.3 散热问题
•清洁散热部件：定期清洁变频器的散热部件，保持散热效果良好。

•增加散热模块：如有可能，增加散热模块以提高散热效率。

四、预防措施
1.定期检查：定期检查变频器工作状态，发现问题及时处理。

2.保持清洁：保持变频器周围环境清洁，防止灰尘积聚影响散热效果。

3.合理使用：避免频繁启停以减小负载冲击，延长变频器寿命。

五、结论
通过本文的介绍，我们了解了施耐德变频器的常见故障及维修方法，以及预防
措施的重要性。

在生产中，保持变频器的正常运转对提高生产效率意义重大，因此我们应该定期对变频器进行维护和检修，以确保其稳定高效地工作。

ABB变频器应用非常广泛，使用过程中难免出现各种故障。

一般处理ABB变频器故障有两种方法（其他变频器故障处理亦相似）：故障代码分析法和主电路分析法。

1、故障代码分析法ABB变频器有故障的话，在操作面板上都有相应的故障代码，一般处理变频器故障时，必须在操作面板上找到它的故障代码，根据故障代码再做深层次的分析。

下面根据个人在变频器维修过程中的经验和一些常见的故障代码，浅谈一些常见故障处理方法。

1.1故障代码：BRAKEFLT故障原因：制动器故障，制动器打开超时或制动器打开不到位。

处理方法：在现场打开制动器的罩子，程序中分别强制打开制动器线圈，观察制动器限位打开状态，如果制动器打不开或机构卡劲，更换制动器；如果限位打开距离限位感应片距离远，调整感应片的距离并确保其紧固（根据笔者多年的设备管理经验，电子感应式接近开关的故障率远低于机械开关，本部门大部分重要限位均由安装前的机械开关改进为电子感应式接近开关）；如果制动器打开超时，可采用两种方法：①制动器打开稍微缓慢的情况下，把制动器打开延时时间加长；②制动器打开非常缓慢，此时必须更换新的制动器液力推杆。

1.2故障代码：MFCOMMERR故障原因：主、从总线通讯无效。

处理方法：检查主、从总线连接和主机CH：到从机CH：之间的光纤连接。

看看连接是否紧密，如果松动，需重新插入并确认连接可靠。

另外，还需检查光纤通讯是否正常以及光纤头是否清洁等，如果达不到要求的话，必须用精密电子仪器清洗剂清洗或者更换质量良好的光纤。

如果上述情况都正常还是无法消除故障的话，在程序中强制变频器接触器输出线圈动作5min左右，故障即可消除。

1.3故障代码：SHORTCIRCUIT故障原因：外部连接的电机电缆故障或变频器自身硬件故障。

处理方法：脱开变频器的输出线，用兆欧表测量三相对地绝缘情况和三相电组，如果电机或电缆有问题，更换电机和电缆；如果输出正常的话，就检查变频器的主回路，主要检查IGBT.逆变块和整流桥等。

变频器通电无反应故障检查维修变频器通电后没有反应的检查方法一、首先检查一下电源开关通电方面是不是出现了问题，如果不确定可以进行一下专业的电源测试，如果是电源问题直接换一个电源开关接线即可！二、如果电源测试正常的，我们再进行一下静态测试。

把万用表调到电阻X1O档，红表棒接到变频器的P端,黑表棒分别依次接到R、S、T,这时候会有大约几十欧的阻值且基本平衡。

当将黑表棒接到P端,红表棒依次接到R、S、T,这时候会有一个接近于无穷大的阻值。

然后将红表棒接到N 端，重复上面的过程，如果结果一样则静态测试正常。

三、如果变频器的静态测试正常,我们再进行一下动态测试即上机测试。

进行空载（不接电机）情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时最好是满负载测试。

以上操作完成了我们基本就可以确定变频器通电后无反应的具体原因了，这时候再专门的解决问题就可以了。

建议各位朋友上面的步骤都应该有专业的变频器维修人员来处理，以免造成变频器的损伤。

变频器通电无显示故障的原因与解决方法变频器上电无显示原因的故障通常发生在三个模块上：一是接触器；二是变频器的控制面板;三是给控制面板供电的电源模块。

故障检测一：变频器通电的瞬间，正常情况下有接触器吸合的声音，如果没有这种声音，则可能是接触器坏了。

解决方法：更换新的接触器。

故障检测二：如果接触器无问题，则检测电源模块是否有问题，如果变频器高压供电1ED灯亮，说明高压直流供电正常。

检测低压直流供电没有直流电压，这是开关电源不工作的现象。

开关电源电源不工作相当于开关管不工作，检测直流电压没有送过来，则是连接高压直流电端与脉冲变压器初级端之间降压电阻损坏开路，进而导致高压直流电未加到脉冲变压器的初级绕组上。

开关电源无法工作，整个变频器无低压直流供电，出现无显示故障。

解决方法：更换降压电阻。

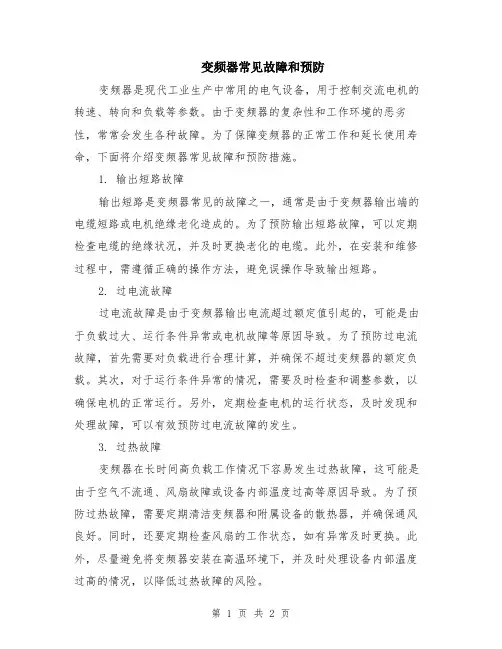

低压变频器的常见故障分析和处理
低压变频器是一种常见的工业设备，在使用过程中会出现一些故障，下面是常见的故障分析和处理方法。

1. 变频器无输出：可能是电源断电或供电不足，此时需要检查电源是否正常供电。

还可能是变频器内部的电路板损坏，需要更换电路板。

3. 变频器过热：可能是散热不良，此时可以检查散热风扇是否正常运行，是否有堵塞物。

还可能是负载过大，需要减小负载。

6. 变频器报警：可能是输入过压或过流，此时需要检查电源是否正常。

还可能是输出过压或过流，需要检查负载是否过大或短路。

对于上述的故障，一般可以采取以下处理方法：
1. 检查电源是否正常，确保供电稳定。

2. 检查散热风扇是否正常运行，清理堵塞物。

3. 降低负载，确保负载符合变频器的承载能力。

4. 检查编码器或传感器是否损坏，及时更换。

5. 检修或更换控制电路。

6. 检查电机是否正常运行，如有故障及时维修或更换。

对于低压变频器的常见故障，需要根据具体情况进行分析和处理，及时修复问题，以确保设备的正常运行。

变频器的保护功能与故障处理什么是变频器？变频器是一种电力电子设备，也被称为变频调速装置。

它能够将传统的工业电力输入转换成交流电，再将电能以变频器所设定的频率输出，从而实现对电机的调速控制。

随着工业自动化程度的提高，变频器得到了广泛的应用，其中的保护功能也变得愈发重要。

变频器的保护功能变频器在使用中，需要考虑到对电机的保护，同时也需要考虑到自身的保护。

变频器的保护功能主要包含以下几个方面：过载保护在电机启动后，当电机的扭矩超过变频器设定的额定参数，会导致电流过大，从而对电机产生损害。

此时，变频器便会启动过载保护功能，限制电机的运行电流，避免电流过大对电机产生伤害。

短路保护当电机工作时，如果出现短路，将会导致电流瞬间变大，电机受到高电压的冲击，从而导致电机损坏。

为了避免这种情况的发生，变频器中设置了短路保护功能。

当电机发生短路时，变频器能够及时停止输出，保护电机的安全运行。

过电压保护当电压超过一定范围时，会对电子元件造成破坏，从而影响到变频器的稳定性。

为了保护变频器不受过压的影响，变频器中设置了过电压保护功能。

当电压超过变频器所设定的参数范围时，变频器能够关闭输出管，从而避免电压过高对电子元件的损伤。

过热保护变频器工作时，会产生热量，当热量过高时，会对电子元件造成破坏。

为了避免变频器过热，影响到设备的稳定性，变频器中设置了过热保护功能。

当变频器内部温度过高时，变频器会自动限制输出功率，以便保护电子元件。

缺相保护在电机运行时，如果出现缺相现象，将会导致电机转速变缓或停止转动，这将对电机产生损害。

为了保证电机的正常运转，变频器中设置了缺相保护功能。

当电机运行出现缺相现象时，变频器会停止输出，保护电机不受损伤。

地震保护地震保护功能通常在地震后会启动。

在地震时，建筑物和设备都会受到振动，有可能导致设备运行不正常。

此时，变频器中的地震保护功能会自动启动，将设备停止运转，以保证设备的安全运行。

变频器的故障处理尽管变频器具有多项保护功能，但是在使用过程中，仍然会出现故障。

富士5000G11变频器说明书关键信息：产品名称：富士 5000G11 变频器适用范围：＿___________________________功能特点：＿___________________________技术规格：＿___________________________安全注意事项：＿___________________________操作指南：＿___________________________维护与保养：＿___________________________11 产品概述111 富士 5000G11 变频器是一款高性能的电力控制设备，旨在为各种工业应用提供精确、可靠的变频调速解决方案。

112 本变频器采用先进的技术和优质的材料制造，具有高效能、稳定性强、易于操作和维护等优点。

12 适用范围121 本变频器适用于风机、水泵、输送机、搅拌机等各类交流电动机的调速控制。

122 广泛应用于机械制造、化工、纺织、电力、冶金等众多工业领域。

13 功能特点131 精准的调速控制，能够实现电机转速的平滑调节，满足不同工艺要求。

132 具备多种保护功能，如过流保护、过压保护、过载保护、短路保护等，确保设备和电机的安全运行。

133 具有良好的节能效果，通过合理调整电机转速，降低能耗，提高系统效率。

134 提供多种运行模式，如手动模式、自动模式、远程控制模式等，方便用户根据实际需求进行选择。

135 具备强大的通讯功能，可与上位机或其他控制系统进行数据交换和协同工作。

14 技术规格141 输入电源规格：包括电压范围、频率范围等。

142 输出频率范围：详细说明变频器可输出的频率范围。

143 控制方式：列举支持的控制方式，如 V/F 控制、矢量控制等。

144 过载能力：明确变频器在不同负载情况下的过载能力。

145 防护等级：标明产品的防护等级，以适应不同的工作环境。

15 安全注意事项151 在安装、操作和维护变频器之前，请务必仔细阅读本说明书，并严格遵守相关安全规定。

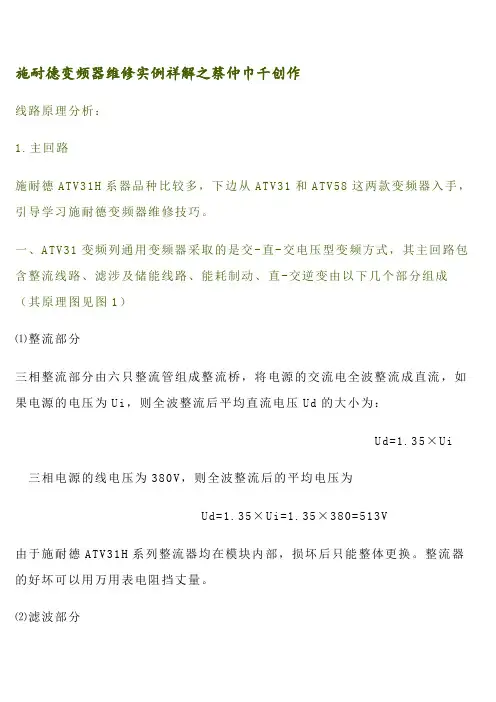

施耐德变频器维修实例祥解之蔡仲巾千创作线路原理分析：1.主回路施耐德ATV31H系器品种比较多，下边从ATV31和ATV58这两款变频器入手，引导学习施耐德变频器维修技巧。

一、ATV31变频列通用变频器采取的是交-直-交电压型变频方式，其主回路包含整流线路、滤涉及储能线路、能耗制动、直-交逆变由以下几个部分组成（其原理图见图1）⑴整流部分三相整流部分由六只整流管组成整流桥，将电源的交流电全波整流成直流，如果电源的电压为Ui，则全波整流后平均直流电压Ud的大小为：Ud=1.35×Ui 三相电源的线电压为380V，则全波整流后的平均电压为Ud=1.35×Ui=1.35×380=513V由于施耐德ATV31H系列整流器均在模块内部，损坏后只能整体更换。

整流器的好坏可以用万用表电阻挡丈量。

⑵滤波部分电容C1和C2是将整流后的脉动直流电滤平电压纹波并储能。

变频器功率越大所配备的电容容量越大。

施耐德ATV31变频器的部分型号电容配置见下表：有如下情况时，要检查电容是否损坏：当容量下降到80%时就要更换电容。

使用四年以上的变频器要检查容量是否下降。

滤波前的整流桥损坏后，有交流电直接进入了电容器，要检查电容器有没有损坏。

分压电阻损坏后，由于分压不均，要检查电容器有没有损坏。

外包绝缘损坏后，要检查电容器有没有损坏。

由于在变频器合上电的瞬间，滤波电容器的充电电流很大，易损坏整流器。

为了呵护整流器，在电路中串接了R1A和R1B,以限制电容器的冲电电流，当电容器上充电电压达到一定程度时，继电器RY1吸合，继电器触点接通短接R1。

⑶制动部分由于异步电动机在再生制动减速过程中，再生能量存储于滤波电路的电容器中，使直流母线的电压上升，为了释放制动能量在模块中使用了一只IGBT 管。

通过控制IGBT管的导通程度可以设置制动时间，由于设备的需要，电机必须在规定的时间内停车，施耐德ATV31系列设置了直流注入停车。
