高压电容补偿柜：功率因数优化的必备设备
在电力系统运行过程中，电源供电装置的功率因数会受到诸如负
载变化、变压器接线方式等因素的影响，从而导致电网的功率因数偏低。
而高压电容补偿柜则是一种常见的用于提高电网功率因数的设备。
高压电容补偿柜的工作原理是利用其内部的电容器来补偿电网负
载产生的电感效应，并使电网的功率因数趋近于1。
具体地，补偿柜内部的电容器将带有感性负载的电路中的无功电能转化为有功电能，并
通过电网输送出去。
这样不仅可以提高电网的功率因数，降低系统的
电能损耗，还能减小电网的电流波动和谐波干扰，提高电能的使用效率。
高压电容补偿柜通常由补偿控制器、电容器组、断路器、电抗器、集中控制系统等组成。
其中，补偿控制器是补偿柜的主要控制部分，
它能够对补偿柜的补偿能力进行动态监测和控制，实现自动化的补偿
控制。
电容器组则是补偿柜的核心部分，其电容量及其数量直接决定
了补偿柜的功率因数补偿能力，常见的电容器组为并联结构。
断路器
和电抗器等辅助设备则用于保护和限制补偿柜的故障扩散，从而保证
补偿装置的安全性和稳定性。
需要注意的是，高压电容补偿柜内部的电容器会因为工作温度的
变化而发生渗漏，还会引起电容器可能出现短路、击穿等故障。
因此，
在补偿柜的选择和使用过程中，需要综合考虑补偿装置的技术性能、可靠性、安全性等多个因素，保证电网的运行安全和稳定。
总之，高压电容补偿柜作为实现电网功率因数优化的必备设备，凭借其高效、精准的功率因数补偿能力，正在逐步受到电力系统管理者的重视，成为未来电网发展的重要组成部分。
电容补偿柜工作原理
电容补偿柜是一种用于改善电力系统功率因数的设备，它的工作原理如下：
1. 测量电流和电压：电容补偿柜中包含电流互感器和电压互感器，用于测量电流和电压的大小。
2. 计算功率因数：根据测量到的电流和电压值，计算出系统的功率因数。
功率因数指的是电力系统中有用功与视在功之间的比值，用于判断系统的能效和电能质量。
3. 判断补偿需求：根据计算得到的功率因数，判断系统是否存在功率因数不足的情况。
如果系统的功率因数低于设定值，即需要进行补偿。
4. 控制电容器：根据补偿需求，控制电容器的连接和断开。
电容器是电容补偿柜的核心部件，通过连接或断开电容器可以实现对功率因数的调节。
当系统功率因数低于设定值时，电容器被连接，通过提供无功功率来改善功率因数；当功率因数达到设定值时，电容器被断开。
5. 监测和保护：电容补偿柜还包括监测和保护功能，通过监测电流和电压的大小，以及电容器的工作状态，实时监测和保护电容补偿柜的安全运行。
通过以上工作原理，电容补偿柜可以有效提高电力系统的功率
因数，提高能效，减少电能损耗，并且有助于降低电网的损耗和负担。
电容补偿柜的工作原理
电力电容补偿分为串联和并联两种。
串联补偿是将电容串联在高压输电线路中，以抵消线路的部分感抗，降低输电线路损耗，提高负载端的电压。
并联补偿是将电容并联在无功功率较大的负载上，以提高功率因数，减小无功电流,襄阳拓邦电气公司生产的无功功率补偿柜采用的均为并联电容器装置。
配电系统采用并联电容器进行补偿有五种方式，各种方式有不同的特点和适用范围。
一、个别补偿，电容器设在用电设备旁边，能做到就地补偿，对大容量电动机可在电容器与电动机之间加装一组自动空气开关或刀熔组合开关，但一般说投资较大，适用于经济连续运转的大容量电动机或其它大开进设备的无功补偿。
二、低压分散补偿，电容器组分散安装在各车间的配电间内，当一个车间停电检修时，全厂低母线电压和功率因数不变，适用于厂区范围很大、各产品车间较分散的用户进行无功补偿。
三、低压分组补偿，电容器组利用率比个别补偿高，能减少低压配电线路的截面和变压器的无功负荷或容量，适用于低压配电线路较长的车间和中小型工厂的无功补偿这。
这种方式对提高末端电压效果明显。
四、低压集中补偿这，电容器组利用率较高，但只能减少变压器的无功负荷或容量，适用于负荷较集中、低压线路较短、供电半径不大的用户的无功补偿。
五、10KV高压母线上的集中补偿，电容器组利用率高，能减少供电系统及线路中输送的无功负荷，但不能减少用户变压器的低压配电网络中的无功负荷，适用于大、小中型工厂的无功补偿，可与低压补偿配合使用。

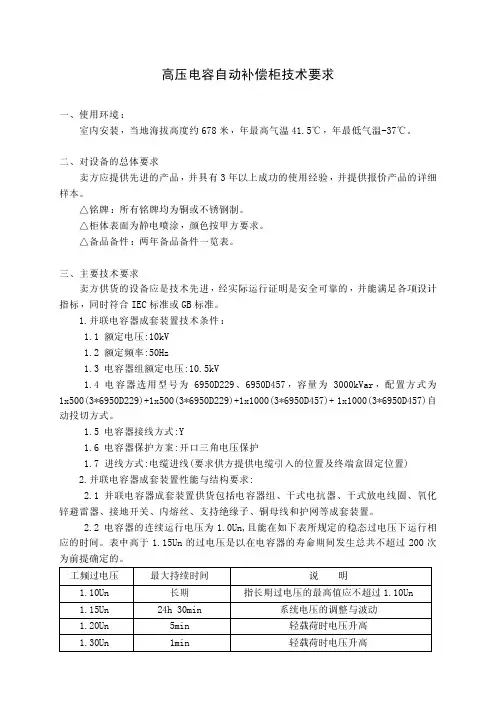

高压电容自动补偿柜技术要求一、使用环境：室内安装，当地海拔高度约678米，年最高气温41.5℃，年最低气温-37℃。
二、对设备的总体要求卖方应提供先进的产品，并具有3年以上成功的使用经验，并提供报价产品的详细样本。
△铭牌：所有铭牌均为铜或不锈钢制。
△柜体表面为静电喷涂，颜色按甲方要求。
△备品备件：两年备品备件一览表。
三、主要技术要求卖方供货的设备应是技术先进，经实际运行证明是安全可靠的，并能满足各项设计指标，同时符合IEC标准或GB标准。
1.并联电容器成套装置技术条件：1.1 额定电压:10kV1.2 额定频率:50Hz1.3 电容器组额定电压:10.5kV1.4 电容器选用型号为6950D229、6950D457，容量为3000kVar，配置方式为1x500(3*6950D229)+1x500(3*6950D229)+1x1000(3*6950D457)+ 1x1000(3*6950D457)自动投切方式。
1.5 电容器接线方式:Y1.6 电容器保护方案:开口三角电压保护1.7 进线方式:电缆进线(要求供方提供电缆引入的位置及终端盒固定位置)2.并联电容器成套装置性能与结构要求:2.1 并联电容器成套装置供货包括电容器组、干式电抗器、干式放电线圈、氧化锌避雷器、接地开关、内熔丝、支持绝缘子、铜母线和护网等成套装置。
2.2 电容器的连续运行电压为1.0Un,且能在如下表所规定的稳态过电压下运行相应的时间。
表中高于1.15Un的过电压是以在电容器的寿命期间发生总共不超过200次为前提确定的。
2.3 稳态过电流：电容器在过流不超过其额定电流的1.30倍时长期运行。
对于电容具有最大正偏差的电容器。
这个过电流允许达到1.43In。
2.4 最大允许容量：在计入稳态过电压、稳态过电流和电容正偏差等各因素的作用下，电容器总的容量应不超过1.35倍电容器组额定容量。
2.5 工频加谐波过电压：电容器运行中工频加谐波的过电压应不使过电流超过前面稳态过电流中的规定值。
中煤电气—HXGN15-12高压电容器就地补偿成套设备安装使用说明书ZM-HXGN.SM0508北京中煤电气有限公司1. 概述北京中煤电气有限公司生产的中煤电气- HXGN15-12金属封闭式高压电容器补偿柜（以下简称设备），系3-10KV三相交流50HZ成套无功补偿装置。
主要用于补偿输配电线路的无功功率，减小线路损耗和电压降，提高线路的有效输送容量，改善电网供电质量。
本补偿柜满足GB3906、GB3983-2等标准。
据有带电压显示及电磁联锁功能，防止误入带电隔室。
可配用各种进口和国产电容器。
就地补偿是将高压补偿柜装设在需要进行补偿的各个用电设备旁边，这种补偿方式能够补偿安装部位以前的所有高压线路的无功功率，其补偿范围大、效果好。
2. 结构2.1 图1为本补偿柜的典型结构示意图。
框架结构采用德国RITTAL(威图)公司的多褶型材17，按25mm模数化设计。
宽度、深度、高度方向可任意扩展，组装方便、快捷。
为便于电抗器19及电容器16散热，柜体侧面及后面均采用网状结构14。
补偿采用正面操作和维护。
门5、盖板20等部件表面静电喷涂处理，防腐美观，柜体结构有足够的强度和刚度，能承受短路时产生的机械应力和电应力，同时保证在吊装和运输等情况下不影响装置的性能。
柜底部安装一条保护导体15，安装的电器元件部件的外壳与该保护导体15可靠连接，保证接地的连续性，确保操作安全。
2.2 联锁装置本设备安装有高电压带电显示装置8，当设备带电时，该装置显示灯亮，同时电压传感器13信号电压给电磁锁3，使电磁锁锁定（电磁锁的操作使用见电磁锁使用说明书），此时门不能打开，防止了误入带电设备内。
只有当设备停电，电磁锁解除，方可将门打开。
3. 安装和调试3.1 基础形式图2为本补偿柜所带的底托安装图，用户可根据图2的安装尺寸配备基础槽钢。
基础槽钢平面一般要求高于地面1-3mm。
3.2 设备的安装设备单列布置时，柜前走廊以2.5m为宜；双列布置时，柜间操作走廊以3m为宜。
编号：TBB系列高压电容补偿柜目录1．目录 (2)2．概述 (3)3．可解决的问题 (4)4．性能特点 (5)5．快速选型 (6)6．容量确定 (6)7．技术参数 (9)8．外形图 (10)9．订货规范 (11)10．使用环境 (11)11．现场安装 (12)11．安全操作注意事项 (13)概述TBB系列高压电容补偿柜主要用于6kV～10kV电力系统中，是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。
电力系统中的负载大部分是感性的，加上各工矿企业越来越多的使用电力电子设备，使电网功率因数很低。
较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备使用寿命，增加了线损。
为了改善电网功率因数很低带来的这些不利于生产的因素，必须使电网功率因数得到有效提高。
显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。
合理的办法是在需要无功功率的地方产生无功功率。
在实际电力系统中，大部分负载为异步电动机。
其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。
并联电容器后电压与电流的相位差变小，使功率因数提高。
TBB系列高压电容补偿柜的应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等大功率高压电动机就地补偿和配电系统集中补偿。
可解决的问题当您遇到下述问题时，我公司生产的TBB系列高压电容补偿柜能为您很好地解决，使您获得满意的效果。
1、企业电网中功率因数低，甚至被供电部门罚款，需提高功率因数。
2、企业变电所电压低，需提高电网电压。
3、输电线路线损过大，需减小线损，节约输送电线路成本，降低变压器损耗，节省电能。
4、新投入用电设备，需配套补偿无功功率。
5、功率因数低，设备出力达不到额定功率。
6、原有补偿装置老化，达不到生产要求。
7、负载增加，而原有变压器容量或原有输配电线路因无功消耗过大无法满足要求，需降低供电的视在功率，增加供电能力。
高压电容补偿柜的工作原理高压电容补偿柜是一种用于电力系统中的重要设备，其工作原理是通过补偿电容器来实现电力系统的功率因数补偿。
在电力输配系统中，存在着大量的感性负荷，这些负荷会导致电力系统的功率因数降低，从而影响电力系统的有效供电能力。
为了解决这一问题，高压电容补偿柜应运而生。
高压电容补偿柜通过连接在电力系统中的电容器来实现功率因数的补偿。
电容器具有低阻抗和高功率因数的特点，当电容器接入电力系统后，可以提供无功功率，从而抵消感性负荷所产生的无功功率。
通过调节电容器的接入和退出来实现对电力系统功率因数的补偿，从而提高电力系统的功率因数。
在高压电容补偿柜中，有一个控制装置用于监测电力系统的功率因数，并根据需要控制电容器的接入和退出。
当电力系统的功率因数低于额定值时，控制装置会使电容器接入电力系统，以提供无功功率的补偿。
当电力系统的功率因数高于额定值时，控制装置会使电容器退出电力系统，以避免过补偿。
高压电容补偿柜的工作原理可以简单地描述为：根据电力系统的功率因数情况，控制电容器的接入和退出，以实现对电力系统功率因数的补偿。
高压电容补偿柜的工作原理虽然简单，但其补偿效果却非常显著。
通过补偿电容器的接入，可以有效地提高电力系统的功率因数，减少电能损耗，提高电力系统的供电质量。
此外，高压电容补偿柜还可以减轻电力系统的负荷，提高电力系统的传输能力。
为了保证高压电容补偿柜的正常运行，需要注意以下几点。
首先，需要合理选择电容器的容量和数量，以确保补偿效果的最大化。
其次，需要对电容器进行定期检测和维护，以保证其性能的稳定和可靠。
最后，需要注意电容器的安全运行，避免因电容器故障而引发事故。
高压电容补偿柜是一种通过补偿电容器来实现电力系统功率因数补偿的设备。
通过控制电容器的接入和退出，可以有效地提高电力系统的功率因数，提高电力系统的供电质量。
正确使用和维护高压电容补偿柜，可以进一步提高电力系统的可靠性和经济性。
6。
4 10kV高压电容补偿装置柜6.4。
1、总则6。
4。
1。
1 本设备技术规范书适用于湖北翰煜700t/d浮法一线厂区35KV变电站10kV并联电容器组，它提出了电要容器组的功能设计、结构、性能、安装和试验等方面的技术求。
6。
4。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
6.4.1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
6.4。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
6.4。
1。
5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
6。
4。
1。
6要求投标厂家的电容器通过本技术规范书提出的全部型式试验项目，并具有相应电压等级、型式和结构的三套、三年以上的良好运行经验。
对于同类设备在近期出现过绝缘击穿、放电和强迫停运等严重故障情况，采取的技术整改措施有效.根据成熟技术生产的新产品，经过技术审查，可以考虑试用.6。
4。
1。
7本设备技术规范书未尽事宜,由买卖双方协商确定。
6.4.2、用途：通过对功率因数、无功功率综合判定，根据系统无功功率情况,通过高压真空接触器自动控制电容器组的投切，实现最优补偿控制，补偿后10kV配电站进线处的功率因数>=0。
95.6。
4.3、订货范围：厂区35KV变电站10kV侧：1500kvar电容器自动补偿成套装置,2套。
6.4。
4、设备清单:6.4.5、对外围条件的要求：动力电源： 10kV±20％,50Hz±10％.辅助电源： 380/220V±20％，50Hz±10％。
编号：TBB系列高压电容补偿柜目录1．目录 (2)2．概述 (3)3．可解决的问题 (4)4．性能特点 (5)5．快速选型 (6)6．容量确定 (6)7．技术参数 (9)8．外形图 (10)9．订货规范 (11)10．使用环境 (11)11．现场安装 (12)11．安全操作注意事项 (13)概述TBB系列高压电容补偿柜主要用于6kV～10kV电力系统中，是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。
电力系统中的负载大部分是感性的，加上各工矿企业越来越多的使用电力电子设备，使电网功率因数很低。
较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备使用寿命，增加了线损。
为了改善电网功率因数很低带来的这些不利于生产的因素，必须使电网功率因数得到有效提高。
显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。
合理的办法是在需要无功功率的地方产生无功功率。
在实际电力系统中，大部分负载为异步电动机。
其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。
并联电容器后电压与电流的相位差变小，使功率因数提高。
TBB系列高压电容补偿柜的应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等大功率高压电动机就地补偿和配电系统集中补偿。
可解决的问题当您遇到下述问题时，我公司生产的TBB系列高压电容补偿柜能为您很好地解决，使您获得满意的效果。
1、企业电网中功率因数低，甚至被供电部门罚款，需提高功率因数。
2、企业变电所电压低，需提高电网电压。
3、输电线路线损过大，需减小线损，节约输送电线路成本，降低变压器损耗，节省电能。
4、新投入用电设备，需配套补偿无功功率。
5、功率因数低，设备出力达不到额定功率。
6、原有补偿装置老化，达不到生产要求。
7、负载增加，而原有变压器容量或原有输配电线路因无功消耗过大无法满足要求，需降低供电的视在功率，增加供电能力。
高压静电电容补偿柜介绍一、概述在工厂供电系统中，绝大多数用电设备都具有电感的特性。
（诸如：感应电动机、电力变压器、电焊机等）这些设备不仅需要从电力系统吸收有功功率，还要吸收无功功率以产生这些设备正常工作所必需的交变磁场。
然而在输送有功功率一定的情况下，无功功率增大，就会降低供电系统的功率因数。
因此，功率因数是衡量工厂供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标。
二、功率因数的含义及计算图 1-1有功功率、无功功率和视在功率的关系，如图1-1电流和电压的相量图所示。
用公式表示则为：式中 S—视在功率（KVA）；P—有功功率（KW）；Q—无功功率（Kvar）。
根据交流电路的基本原理，存在以下关系：S=UIP=UIcosφ= ScosφQ=UIsinφ= Ssinφ式中 U—设备两端的电压（KV）；I—通过设备的电流（A）；cosφ—功率因数。
如图1-1所示，φ角为功率因数角，表示电压与电流之间的相位差，它的余弦（cosφ）表示有功功率与视在功率之比，称为功率因数。
即：cosφ=P/S。
因此，用电设备的有功功率不仅随电压与电流的大小而变化，而且也随电压与电流之间的相位差而变化。
由图1-1看出，当有功功率需要量保持恒定时，无功需要量越大，其视在功率也就越大。
而为满足用电设备需要，势必要增大变压器及配电线路的容量，如此不仅增加投资费用，而且增大设备及线路的损耗，浪费了电力。
另外，无功功率需要量的增加，还使变压器及线路的电压损失增大，劣化电压质量。
看来无功功率对电网及工厂企业内部供电系统都有不良影响，必须设法降低无功功率的需要量即提高功率因数cosφ。
根据《全国供用电规则》的规定，要求一般工业用户的功率因数为0.85～0.9以上。
三、提高功率因数的措施提高功率因数的方法很多，主要分为两大类，即提高自然功率因数和进行人工补偿提高功率因数。
所谓提高自然功率因数，是指不添置任何补偿设备，采取措施改善设备工况，以减少用电设备的无功功率，提高功率因数。
电容补偿柜原理介绍以及特点（附加原理图）来源：电⼯维修学习1、电⼒电容器的补偿原理电容器在原理上相当于产⽣容性⽆功电流的发电机。
其⽆功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同⼀电容器上,能量在两种负荷间相互转换。
这样,电⽹中的变压器和输电线路的负荷降低,从⽽输出有功能⼒增加。
在输出⼀定有功功率的情况下,供电系统的损耗降低。
⽐较起来电容器是减轻变压器、供电系统和⼯业配电负荷的简便、经济的⽅法。
因此,电容器作为电⼒系统的⽆功补偿势在必⾏。
当前,采⽤并联电容器作为⽆功补偿装置已经⾮常普遍。
2、电⼒电容器补偿的特点2.1、优点电⼒电容器⽆功补偿装置具有安装⽅便,安装地点增减⽅便;有功损耗⼩(仅为额定容量的0.4 %左右);建设周期短;投资⼩;⽆旋转部件,运⾏维护简便;个别电容器组损坏,不影响整个电容器组运⾏等优点。
2.2、缺点电⼒电容器⽆功补偿装置的缺点有:只能进⾏有级调节,不能进⾏平滑调节;通风不良,⼀旦电容器运⾏温度⾼于70 ℃时,易发⽣膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;⽆功补偿精度低,易影响补偿效果;补偿电容器的运⾏管理困难及电容器安全运⾏的问题未受到重视等。
以上是对电容柜的特点和知识简介下⾯是详细解说关于电容补偿柜的⼀些知识低压电容补偿柜也叫低压⽆功补偿装置MSCGD，⼯作原理是根据电⽹向⽤电设备提供的负载电流由有功电流和⽆功电流两部分组成，⽆功电流在电源和负载之间往复交换，⼤⼤占⽤电⽹，使供电设备的供电能⼒⼤⼤降低，使功率因数降低。
就是⽤装置产⽣的容性⽆功电流快速、准确地跟踪抵消电⽹中的感性⽆功电流，从⽽提⾼功率因数，保证⽤电质量，提⾼供电设备的供电能⼒，并减⼩电路中的损耗。
⼀般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、⼀、⼆次导线、端⼦排、功率因数⾃动补偿控制装置、盘⾯仪表等组成。
电容器柜功能及其结构电容器补偿柜的作⽤电容补偿柜的作⽤是提⾼负载功率因数，降低⽆功功率，提⾼供电设备的效率；电容柜是否正常⼯作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为⼯作正常。
10kv高压电容补偿柜原理10kv高压电容补偿柜原理随着电力系统的不断发展和进步，对电能质量的要求也越来越高。
为了满足这一需求，各种电力设备和技术应运而生。
其中，高压电容补偿柜作为一种重要的电力设备，在提高电能质量、减少能源损耗等方面发挥着关键作用。
本文将详细介绍10kV高压电容补偿柜的原理及其在电力系统中的应用。
一、10kV高压电容补偿柜的基本原理高压电容补偿柜主要由三个部分组成：电容器组、控制器和开关设备。
电容器组是高压电容补偿柜的核心部件，它通过并联连接的方式接入电网，用于补偿电网中的无功功率。
控制器负责控制电容器组的运行状态，实现对电网电压、电流和功率因数等参数的实时监测和调节。
开关设备则用于控制电容器组的投切，以确保其正常工作。
高压电容补偿柜的主要功能是对电网进行无功补偿，提高电网的功率因数。
当电网的功率因数低于设定值时，控制器会启动电容器组进行补偿，使电网的功率因数接近设定值。
这样可以降低电网的输电损耗，提高电网的供电效率。
同时，电容器组还可以平滑电网电压波动，改善电力系统的稳定性。
二、10kV高压电容补偿柜在电力系统中的应用提高电能质量：高压电容补偿柜可以有效地改善电力系统的功率因数，降低线路损耗，提高供电质量。
这对于保障大型工业生产和居民生活用电至关重要。
稳定电网电压：由于电容器可以在短时间内完成充放电操作，因此它们可以有效地响应电力系统的负荷变化。
当负载增加时，电容器会释放储存的能量以维持电网中的电压稳定；而当负载减少时，电容器则会吸收多余的能量以备下一次使用。
这种快速的能量响应能力使得高压电容补偿柜成为一种理想的节能设备。
总之，10kV高压电容补偿柜是一种有效的电能质量改善设备。
电容补偿柜工作原理
电容补偿柜是一种用于电力系统中的补偿设备，通过调节电力负载中的电容来实现无
功功率的补偿。
下面是电容补偿柜的工作原理：
1. 电容补偿柜中包含多组电容器，每组电容器可以单独或同时工作。
这些电容器以
并联或串联的方式连接到电力系统中。
2. 当电力负载中出现感性负载（如电动机和变压器）时，会导致系统中的无功功率增加，影响电力系统的稳定性和效率。
3. 电容补偿柜会检测电力系统中的无功功率情况。
当系统中的无功功率过高时，电
容补偿柜会启动相应的电容器来进行补偿。
4. 电容器通过不断投入和退出来实现对无功功率的补偿。
当无功功率过高时，电容
补偿柜会将适量的电容器投入系统，以降低无功功率。
5. 电容补偿柜中的控制装置会根据系统的无功功率情况自动调节电容器的状态。
这
样可以确保电容补偿柜始终以最佳状态进行工作。
6. 电容补偿柜还可以通过电力系统中的电压传感器实时监测电压的波动，并根据情
况调整电容器的工作状态，以使电压保持在合适的范围内。
7. 电容补偿柜的工作原理是基于电容器的电流与电压之间的相位差。
通过调整电容
器的电流相位，可以改善电力系统的功率因数和电压质量。
电容补偿柜的工作原理是利用电容器的特性来实现对电力系统中的无功功率进行补偿，从而提高电力系统的稳定性和效率。
它通过不断调节电容器的状态来降低系统中的无功功率，并通过监测电压的波动来使电压保持稳定。
这种电容补偿柜能够在电力系统中起到很
大的作用，提高电力质量和能效。
KYTBB 型高压并联电容器补偿装置一、概述高压并联电容器补偿装置适用于频率50Hz ，电压等级为6～35kV 的三相交流电力系统，用于提高系统功率因数、滤除谐波、改善电网质量、降低变压器及线路损耗、提供输电线路的送电能力、充分发挥输变电设备的经济效益。
装置具有成套通用化，结构简凑，安装维护方便，运行可靠，费用低等特点，因此特别适用于变电站集中补偿及用电设备的各种就地补偿。
二、产品选型例如：KYTBBL10-3600/200-AKW ， KY ：企业代号； TBB ：并联补偿装置； L ：带滤波功能； 10：额定电压10kV ；3000：装置额定容量为3000kVar ； 200：单台电容器200kvar ； A ：单星形接线； K ：开口三角电压保护； W ：装置为户外；KYTBB /-W表户外(户内不标)-保护方式：K-开口三角电压 C-差压L：中性点不平衡电流 Q：桥式不平衡电流一次接线方式：A-单星形 B-双星形单台电容器容量（kvar）装置额定容量（kvar）L-带滤波功能；无-补偿型并联补偿装置企业代号装置额定电压（kV）三、执行标准1、GB/T11024/.1-2001 并联电容器第一部分：总则、性能、试验和定额安全要求安装和运行导则2、DL/T 840-2003 高压并联电容器使用技术条件3、GB50227-2008 高压并联电容器装置设计规范4、DL/T 604-2009 高压并联电容器装置使用技术条件5、JB/T 7111-1993 高压并联电容器装置6、GB311 -1997 高压输变电设备的绝缘配合四、技术参数五、装置的一次主接线图六、装置的典型一次保护接线方式并补装置常用的一次接线方式有图A～图D所示的几种图A单星形开口三角电压保护图B双星形中性点电流不平衡保护图C单星形相电压差动保护图D桥式差电流不平衡保护以上几种接线方式应用范围各有不同：图A、B多用于单组容量不太大的地方，图C、D则用于单组容量较大的地方，特别是D，单组容量很大时，应优先选用这种接线方式。
电容补偿柜作用电容补偿柜是一种在电力系统中使用的电容储能设备，主要用来对系统中的功率因数进行补偿，提高电能的利用率。
其作用主要体现在以下几个方面：1. 功率因数的改善：电容补偿柜通过接入合适的电容器，可以实现对系统中的无功功率进行补偿，从而提高系统的功率因数。
功率因数是衡量电能利用效率的指标之一，功率因数越接近1，表示系统利用电能的程度越高。
而电容补偿柜的引入，可以有效改善系统的功率因数，减少无功功率的流失，提高电能利用率，降低了电力系统的负荷水平。
2. 电流负载的降低：通过电容补偿柜对无功功率进行补偿，可以减少无功功率的流失，使得无功功率更好地转化为有用的有功功率，从而降低了系统的电流负载。
这样不仅可以减少电力系统的负荷，降低电网的运行压力，而且还能够提高电力设备的寿命，减少能源的浪费。
3. 提高电压稳定性：电容补偿柜对于电网的电压稳定性也有一定的作用。
在电力系统中，电流通过电阻、电抗等元件时会产生电压降，在电容补偿柜中合适的电容值可以降低电压降的大小，提高电网的电压稳定性，保证电能在输送过程中的质量，减少电能损耗。
4. 提高供电可靠性：电容补偿柜通过对无功功率的补偿，可以提高电网的供电可靠性。
在电力系统中，无功功率是会影响电能质量的关键因素之一。
当电力系统中的无功功率过大时，会引起设备的过热、电压波动等问题，进而导致供电不稳定，影响供电可靠性。
而电容补偿柜的使用，可以有效降低无功功率的水平，提高供电系统的稳定性，减少电力故障的发生。
总之，电容补偿柜作为一种重要的电力设备，在电力系统中发挥着重要的作用。
它通过对无功功率的补偿，可以提高系统的功率因数，降低电流负载，改善电压稳定性，提高供电可靠性。
同时，电容补偿柜还可以减少系统的功率损耗，提高电能利用率，从而实现经济、环保的电力供应。
随着电力负荷的不断增加和电能需求的不断提高，电容补偿柜的重要性将愈发凸显，它将成为电力系统中必不可少的设备之一。
高压静电电容补偿柜介绍一、概述在工厂供电系统中，绝大多数用电设备都具有电感的特性。
（诸如：感应电动机、电力变压器、电焊机等）这些设备不仅需要从电力系统吸收有功功率，还要吸收无功功率以产生这些设备正常工作所必需的交变磁场。
然而在输送有功功率一定的情况下，无功功率增大，就会降低供电系统的功率因数。
因此，功率因数是衡量工厂供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标。
二、功率因数的含义及计算图 1-1有功功率、无功功率和视在功率的关系，如图1-1电流和电压的相量图所示。
用公式表示则为：式中 S—视在功率（KVA）；P—有功功率（KW）；Q—无功功率（Kvar）。
根据交流电路的基本原理，存在以下关系：S=UIP=UIcosφ= ScosφQ=UIsinφ= Ssinφ式中 U—设备两端的电压（KV）；I—通过设备的电流（A）；cosφ—功率因数。
如图1-1所示，φ角为功率因数角，表示电压与电流之间的相位差，它的余弦（cosφ）表示有功功率与视在功率之比，称为功率因数。
即：cosφ=P/S。
因此，用电设备的有功功率不仅随电压与电流的大小而变化，而且也随电压与电流之间的相位差而变化。
由图1-1看出，当有功功率需要量保持恒定时，无功需要量越大，其视在功率也就越大。
而为满足用电设备需要，势必要增大变压器及配电线路的容量，如此不仅增加投资费用，而且增大设备及线路的损耗，浪费了电力。
另外，无功功率需要量的增加，还使变压器及线路的电压损失增大，劣化电压质量。
看来无功功率对电网及工厂企业内部供电系统都有不良影响，必须设法降低无功功率的需要量即提高功率因数cosφ。
根据《全国供用电规则》的规定，要求一般工业用户的功率因数为0.85～0.9以上。
三、提高功率因数的措施提高功率因数的方法很多，主要分为两大类，即提高自然功率因数和进行人工补偿提高功率因数。
所谓提高自然功率因数，是指不添置任何补偿设备，采取措施改善设备工况，以减少用电设备的无功功率，提高功率因数。
所谓人工补偿提高功率因数，一般指工厂企业多采用并联电容器来补偿无功功率。
四、并联电容器的优点并联电容器有几项优点：它的有功功率损耗小；运行维护方便；单台容量较小，便于集合成组装置；个别电容器损坏并不影响整个装置的运行，所以应用很广泛。
五、并联电容器的补偿方式并联电容器的补偿方式可分为三种：个别补偿、分组补偿和集中补偿。
个别补偿是指将并联补偿电容器组装设在需进行无功补偿的各个用电设备附近。
这种补偿方式特别适用于负荷平稳、经常运转而容量又大的设备如大型感应电动机、高频电炉等采用。
分组补偿一般适用于低压系统。
集中补偿一般设置在总降压变电所或总配电所高压母线上，电容器利用率高，能减少变电所前电力系统和企业主变压器及供电线路的无功负荷，增加其负荷能力，但并不能减少企业内部配电网络的无功负荷。
采取哪种方式最为合理，需要进行技术经济比较后加以确定。
六、并联电容器的控制方式并联补偿的电力电容器有手动投切和自动控制两种控制方式。
常规用于集中补偿的高压电容器组，均采用高压断路器进行手动投切。
采用自动控制的并联补偿电容器可以达到较理想的无功补偿要求，但投资较大，且维修比较麻烦，因此凡可不用自动补偿或采用自动补偿效果不大的地方，均不宜装设自动无功补偿装置。
由于高压电容器采用自动补偿时对电容器电路中的切换元件要求较高，价格较贵，而且我国目前有的产品质量尚不稳定，因此国标修订本中特别规定：在采用高、低压自动补偿装置效果相同时，宜采用低压自动补偿装置。
七、并联电容器的接线方式电容器采用Y形接线，在一相电容器发生击穿短路时，其短路电流仅为正常工作电流的3倍，因此运行就安全多了。
所以新订国标修订本规定：在高压电容器组的容量较大（超过400Kvar）时，宜采用Y形接线（中性点不接地）。
这时电容器的额定电压应按电网相电压（即电网额定电压除以√3）来选择，例如10KV电网中，电容器Y形接法时应选用额定电压为11/√3kV的电容器；而电容器为△接法时应选用额定电压为11kV的电容器，通常电容器额定电压比电网电压高10%，以便电网电压正偏移10%时电容器也不致被击穿。
八、并联电容器的放电设备由于电容器从电网上切除有残余电压，残余电压最高可达电网电压的峰值，这对人身是很危险的。
所以规定：电容器组应装设放电设备，使电容器组两端的电压从峰值降到50V所需时间，对高压电容器最长为5min，对低压电容器最长为1min，通常利用电压互感器的一次饶组来放电。
为了确保可靠放电，电容器组的放电回路中不得装设熔断器或开关设备，以免放电回路断开，危及人身安全。
九、谐波的处理方式为了减少和避免高次谐波对并联补偿装置的危害，为减少谐波电流流入电容器和合闸涌流，可串适当的电抗器。
其感抗值应在可能产生的任何谐波下，均使电容器回路的总电抗为感抗，从而消除谐振的可能。
如对6脉冲整流线路，有5次以上谐波，K=4.5%～6%；对有3次谐波的线路K=12%～13%（其中K为电抗率）。
电抗率—串联电抗器的阻抗值与电容器组的阻抗值之比。
电抗器有铁心电抗器和空心电抗器2种，为了防止可能出现铁磁谐振，一般应采用空芯电抗器。
但空芯电抗器体积巨大，不宜安装在室内GR-1柜中。
鉴于现在铁芯电抗器器的制造工艺提高，室内GR-1柜中一般选用铁心电抗器，其产生的铁磁谐振很小，对设备影响甚小。
铁心电抗器宜装设于电容器组的中性点侧，但现在的铁心电抗器的动热稳定电流都可以耐受，所以装在电容器组的电源侧时也没有什么问题。
通常采用6%电抗率，接在电容器组与母线之间。
十、GR-1型固定无功补偿高压电容器柜1 用途GR-1型固定无功补偿高压电容器柜，用于工频（50Hz或60Hz）6KV以上交流电力系统中，主要用于补偿工频电力系统的感性无功功率，以提高功率因数，改善供电质量，降低线路损耗。
2 型号意义GR-1设计序号高压无功功率补偿（电容器柜）3 结构特点介绍我公司生产的GR-1电容补偿柜一般由电容器柜和放电柜组成。
对于容量不超过300KVR的GR-1可以实现电容器、放电PT、避雷器装于1台柜内。
柜体框架由5＃热轧角钢焊接而成。
4 目前所做典型方案介绍4.1图1-2如图1-2所示为最为简单的电容补偿柜，左边为放电PT柜，右边为并联电容器柜。
柜体外型尺寸宽*深*高：800（1000）*1200*2800，其中放电PT 柜为800mm宽，并联电容器柜为1000mm宽。
4.2图1-3如图1-3所示为放电柜带电抗器的电容补偿柜，左边为放电PT电抗器柜，右边为并联电容器柜。
柜体外型尺寸宽*深*高：1000*1200（1500）*2800，其中电抗器容量＜108Kvar放电PT柜深度为1200mm，电抗器容量≥108Kvar放电PT 柜深度为1500mm。
最大可以配置补偿容量为2700KVR的电容柜。
（主要是电抗器的外型尺寸决定，按电抗率为6%计算，放电柜最大可以装型号为CKSC 162-10/6的电抗器）。
4.3以下方案用于向家坝水电站合同。
图1-4柜体外型尺寸与图1-3相同，只是放电PT采用“Y”型接法。
4.4以下方案用于常熟华冶薄板合同。
图1-5如图1-5所示为放电柜带电抗器、隔离开关的电容补偿柜，左边为放电柜，右边为并联电容器柜。
柜体外型尺寸宽*深*高：1300（1000）*1500*2800，其中放电PT柜宽度为1300mm，并联电容器柜宽度为1000mm。
放电柜中所装隔离开关需与高压电容器馈线柜进行电气闭锁，隔离开关需安装连锁用辅助开关，将辅助开关常开接点串接在高压电容器馈线柜合闸回路中，保证先合隔离开关再合断路器。
反之，隔离开关还需安装闭锁用电磁锁，将高压电容器馈线柜中断路器常闭辅助接点串接在电磁锁中，保证先分断路器再分隔离开关。
上图中所采用的隔离开关具备合闸、接地机械闭锁，当隔离开关合闸接地刀断开，当隔离开关分闸接地刀合上。
以上几种方案单台电容器柜可实现补偿容量900KVR。
若选择容量大一些，高度小于600mm的电容器，电容器的单台补偿容量可以增加。
例如选择BAM11/√3-200-1W，可实现单台补偿容量1800Kvar。
4.5 以下方案用于北京61416部队合同。
图1-6 如图1-6所示为可以实现电容器、放电PT、避雷器、隔离开关安装于1台柜内。
安装隔离接地开关使得设备放电接地更可靠。
柜体外型尺寸宽*深*高：1200*1200*2200。
4.6 以下方案用于福州二水厂合同。
图1-7如图1-7所示为容量不超过300KVR的GR-1可以实现电容器、放电PT、避雷器装于1台柜内。
柜体外型尺寸宽*深*高：1000*1200*2200。
注：如想查阅以上方案图，请双击，等待AUTOCAD自动打开。
5 电容器5.1电容器的选择及其注意事项高压电容器主要由芯子和箱壳组成期间充满优质的浸渍剂。
电容器主要由外壳和芯子组成，外壳用薄钢板焊接制成，盖上焊有出线套管，两侧壁均焊有供安装与吊运的吊攀，芯子由元件、绝缘件组成。
元件有用聚丙稀薄膜为介质与铝箔（极板）卷制而成的或用聚丙稀薄膜和电容器纸为介质与铝箔卷制而成。
常用的电容器型号为B（A、F）M，较少用到BWF型号。
两种型号的主要区别为内部电容介质不一样，B（A、F）M为改良型，具有体积小、容量大的特点。
BWF为老型号，已经很少采用，此类型电容器一般体积较大，容量较低，已经被各电容器生产厂家列为淘汰产品，大部分厂家已经不生产（用的较多的型号为苏州电力电容器厂的BAM系列）。
高压电容器组宜采用单星形接线或双星形接线，在中性点非直接接地的电网中，星形接线的电容器组中性点不应接地。
我司设计的GR-1电容器组采用单星形接线，电容器的额定电压应选择11/√3等级的（10KV系统）或6.6/√3 等级的（6KV系统）。
高电压并联电容器的内部联接一般为单相形式，用户需要时也可提供三相产品。
部分高电压并联电容器内部每个元件都串有熔丝，能及时切除个别击穿的元件，保证电容器整体的正常运行。
电容器允许在不超过1.1倍额定电压下长期运行，并能在1.5倍额定电压（瞬时过电压除外）下每昼夜运行不超过30分钟。
为了延长电容器的使用寿命，电容器应经常维持在不超过额定电压下运行。
电容器一般使用在周围环境空气温度为-40℃～+40℃的场所，安装地区海拔高度不超过1000米。
5.2 电容器组的补偿容量计算：已知负荷功率为P，补偿前的功率因数为COS Φ1，需提高功率因数到COSΦ2，所需电容器的容量Q，可按以下计算公式：式中：P---S*COSΦ1（S---负载的额定视在功率）例：COSΦ1＝0.6，COSΦ2＝0.9按查表得每千瓦负荷所需补偿用电容器的容量为0.85千乏，如负荷功率P＝100千瓦，则所需补偿用电容器的总容量为100*0.85＝85千乏。
