当前位置：文档之家 › 三元乙丙(EPDM)橡胶防水卷材施工

三元乙丙(EPDM)橡胶防水卷材施工

  • 格式：doc
  • 大小：143.50 KB
  • 文档页数：5

三元乙丙橡胶防水卷材施工
1、施工流程
前期准备→基层处理→粘贴一般细部附加→涂刷基层胶粘剂→铺贴大面卷材→涂刷搭接胶粘剂→挤涂内密封膏→搭接缝辊压粘牢→挤涂外密封膏→外密封膏定型→粘贴特殊细部节点自硫化片材→自硫化片材周边挤涂外密封膏→防水层的保护
2、操作要点
（1）基层处理：
①砂浆或混凝土找平层应抹平压光,表面应坚实并充分干燥，不得有凹凸、松动、鼓包、起皮、裂缝、麻面等现象，用2米直尺检查基层表面平整度，偏差不得超过5mm；
②屋面排水坡度应符合国家标准《屋面工程技术规范》（GB50207-94）的要求；
③找平层与突出屋面的结构（如女儿墙、立墙、变形缝、管道、天窗等）及地下室底板找平层与立墙、集水坑、电梯井等交接处的阴阳角均应做成半径为20mm的圆弧或45°圆角；
④屋面女儿墙顶端和檐口部位的滴水线应符合要求，水落口要适合于铺设卷材且周围排水良好；
⑤在铺设卷材防水层之前，应清除基层上灰尘、油脂等杂物，基层表面必须干净。

（2）卷材防水层的铺设和粘结处理
1）对于单层防水构造，三元乙丙卷材的厚度应≥1.5mm；对于双层防水构造，三元乙丙卷材的厚度应≥2.4mm。

满粘法：是采用专用基层胶粘剂把卷材全部粘结在基层上的施工方法。

满粘法适用于各类工程的卷材与基层以及卷材与卷材之间的粘结。

适用于各种类型的三元乙丙卷材。

空铺法：是卷材空铺在基层上，只粘结搭接缝部位并在卷材上铺设不同压载材料的施工方法。

适用于基层变形较大及防水层上有重物覆盖的建筑屋面、建筑地下的底板垫层混凝土平面部位。

适用于各种类型的三元乙丙卷材。

2）卷材的放置：卷材在铺贴之前，需在合格基层上将卷材从紧卷状态下展
开，使其从拉伸状态自由收缩，消除卷材在生产卷曲过程中产生的应力，避免以后卷材收缩造成不良后果；应至少放置12h。

3）卷材防水层满粘法
①铺设水平防水层：
a.将卷材展开并定位；把卷材折回一半，使卷材底面暴露一半；折回的卷材应平滑、无皱折；
b.搅匀基层胶粘剂（90-8-30A）并用绒毛滚刷或毛刷把胶均匀涂布在基层和卷材上，不要结球，并保证使基层和卷材两个表面都达到100 ％涂布，但不要在卷材搭接区涂刷基层胶粘剂；基层胶粘剂干燥至但指触不粘（不可过干）时，即开始铺贴卷材；
c.操作时应将卷材沿长方向已涂胶一侧向外对折，对准基准线将涂过胶并干燥的一半卷材滚铺进涂过胶的基层上。

铺贴时不能拉伸卷材，并避免出现皱折等缺陷；每铺完一幅卷材后，立即在卷材表面用力滚压，以保证卷材与基层粘结牢固；折回卷材未粘结的一半，按照上述工艺完成整幅卷材的铺贴。

②铺设垂直面防水层：
a.垂直面防水层卷材应由下向上铺贴，涂胶及晾胶的方法与平面相同。

b.地下室全外包卷材防水层采用外防外帖做法时, 需先铺平面防水层，后铺立面防水层；当施工条件受到限制，采用外防内贴做法时,需先铺立面防水层，后铺平面防水层。

c.铺设垂直面卷材防水层时，应清理干净卷材接茬部位和基层表面的浮灰、杂物，注意切勿拉伸和损伤卷材。

在墙体上涂刷基层胶粘剂，待干燥程度达到要求后铺贴卷材。

卷材防水层空铺法
①先把三元乙丙卷材展开放置在符合要求的基层上自然松弛30分钟左右，对准基准线铺设卷材，之后进行搭接缝的处理。

②在屋面工程上采用空铺做法时，卷材与基层应在距周边800mm内满粘；对于地下工程，底板平面可根据实际情况采用空铺法施工。

其他部位均应满粘。

6)卷材防水层机械固定法
①卷材展开放置在符合要求的基层上自然松弛30分钟, 沿基准线铺设卷材。

②用卡莱睿禹固定件和POLYMER SEAN 垫片或HP垫片(用于钢屋面)或SEAN 固定片机械固定。

固定件间距根据工程实际由15或30cm不等。

（3）卷材搭接缝的粘结和密封
1）用搭接胶粘接卷材接缝：
①相邻卷材搭接定位，用专用清洗剂清洁搭接区后，均匀涂刷EP-95搭接胶粘剂；
②待搭接胶粘剂干燥至仍有粘性但用手指向前压推不动时,沿底部卷材的内边缘13 mm以内，挤涂直径为3-4mm宽的内密封膏膏条，在所有的接缝上，特别是接缝相交处要确保密封膏不间断；对于机械固定法，还应沿固定件边缘挤涂内密封膏,当使用金属固定片时，密封膏应挤涂在靠搭接边外缘处。

③在内密封膏挤涂完毕后，进行卷材接缝粘合作业，用手一边压合一边排除空气，使搭接部位粘合，不要拉伸卷材或使卷材出现皱折；随后立即用手持钢压辊以正向压力向接缝外边缘辊压，保证粘结牢固，滚压方向应与接缝方向相垂直；
④用沾有配套清洗剂的布清理接缝，以接缝为中心线挤涂外密封膏，然后用带有凹槽的专用刮板沿接缝中心线以45º角刮涂压实外密封膏，使之定型（见下图）。

外密封膏应在搭接缝完成2小时后挤涂，并应于当日完成。

2）用胶粘带粘接卷材接缝
①在卷材搭接区涂刷Sure-Seal HP-250底涂。

②采用满粘或空铺法铺设卷材时，在卷材接缝处使用76mm宽的Secure TAPE 胶粘带；采用机械固定法铺设卷材时，在卷材接缝处使用178mm宽的Secure TAPE 胶粘带；在卷材的短向搭接处使用76mm宽的Secure TAPE胶粘带。

③打开胶粘带（约1米），沿弹好的线把胶粘带铺粘在下层卷材上,用手压实。

把上层卷材铺放在胶粘带的聚乙烯隔离膜上，最少应有3mm宽度的胶粘带超出卷材搭接边外边缘。

在涂刷底涂的基层上铺粘胶粘带后，用手持钢或橡胶压辊压实胶粘带。

④揭去上层卷材下面SecurTAPE胶粘带的聚乙烯隔离膜，并把上层卷材直接铺粘在暴露的胶粘带上面，并沿垂直于搭接边的方向用手压实上层卷材。

用50mm 宽的钢压辊用力压实搭接缝，要沿垂直于搭接边的方向滚压，不要顺搭接缝方向滚压。

⑤应在所有搭接缝及胶粘带末端搭接上铺贴自硫化泛水或压敏泛水材料。

要。

合集下载

三元乙丙防水卷材施工工艺标准

三元乙丙防水卷材施工工艺标准

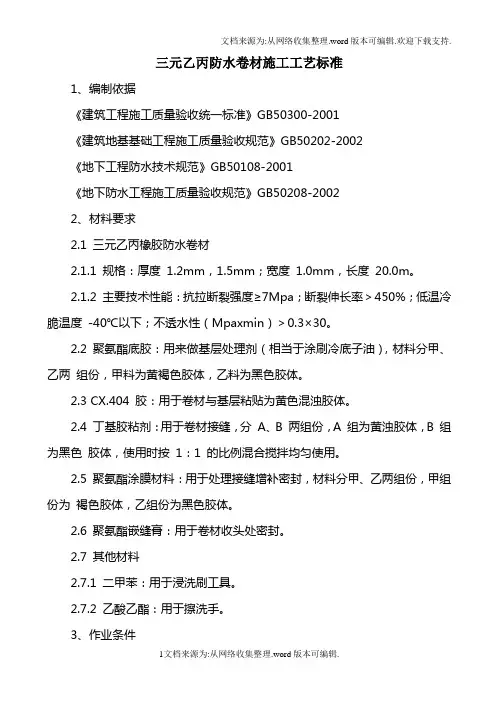

三元乙丙防水卷材施工工艺标准1、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《地下工程防水技术规范》GB50108-2001《地下防水工程施工质量验收规范》GB50208-20022、材料要求2.1 三元乙丙橡胶防水卷材2.1.1 规格：厚度1.2mm，1.5mm；宽度1.0mm，长度20.0m。

2.1.2 主要技术性能：抗拉断裂强度≥7Mpa；断裂伸长率＞450%；低温冷脆温度-40℃以下；不透水性（Mpaxmin）＞0.3×30。

2.2 聚氨酯底胶：用来做基层处理剂（相当于涂刷冷底子油），材料分甲、乙两组份，甲料为黄褐色胶体，乙料为黑色胶体。

2.3 CX.404 胶：用于卷材与基层粘贴为黄色混浊胶体。

2.4 丁基胶粘剂：用于卷材接缝，分A、B 两组份，A 组为黄浊胶体，B 组为黑色胶体，使用时按1：1 的比例混合搅拌均匀使用。

2.5 聚氨酯涂膜材料：用于处理接缝增补密封，材料分甲、乙两组份，甲组份为褐色胶体，乙组份为黑色胶体。

2.6 聚氨酯嵌缝膏：用于卷材收头处密封。

2.7 其他材料2.7.1 二甲苯：用于浸洗刷工具。

2.7.2 乙酸乙酯：用于擦洗手。

3、作业条件3.1 在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm 以下，并保持到防水层施工完。

3.2 铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。

3.3 基层应保持干燥，含水率应不大于9%，阴阳角处应做成圆弧形。

3.4 防水层所用材料多属易燃品，存放和操作应隔绝火源，做好防火工作。

4、施工准备4.1 工具准备橡胶刮板4 把，腻刀2 把，4 寸毛刷2 把，滚刷2 把,清扫工具，秤10kg 一台，手提搅拌器一台，1 吨卷场机一台，专用吊架一台，卷尺1 把，弹线合1 支。

三元乙丙防水卷材施工方案

三元乙丙防水卷材施工方案

三元乙丙防水卷材施工方案1. 引言本文档旨在详细介绍三元乙丙（EPDM）防水卷材的施工方案。

EPDM是一种具有优异的耐候性和耐化学性能的合成橡胶材料，被广泛应用于建筑物屋面、地下室、桥梁及池塘等建筑工程的防水施工中。

本方案将从施工前准备工作、施工方法和施工质量要求等方面进行详细说明。

2. 施工前准备2.1 材料准备在施工前需要对EPDM防水卷材进行确认，包括检查材料的规格、颜色、厚度和质量等。

同时需要确认所使用的胶粘剂、底胶和其他辅助材料的质量和充足性。

2.2 基层准备施工前需要对基层进行准备工作，确保基层的平整、牢固、干燥、清洁以及无尖锐物体等。

如有不平整或损坏的地方，应进行修补或处理。

2.3 现场环境准备在施工前需要对施工现场进行环境准备工作。

首先需要确保施工现场的周围环境清洁无垃圾，确保施工的顺利进行。

同时还需要考虑天气条件，例如施工不能在雨天进行，温度低于5℃时要进行特殊处理等。

3. 施工方法3.1 卷材铺设首先，在施工前需要从底部向上铺设EPDM防水卷材。

卷材的铺设需要考虑材料的搭接和固定。

搭接的宽度不应小于80mm，并在搭接处使用胶粘剂固定。

卷材的固定可以使用机械固定或胶粘固定，机械固定需要使用专用的固定夹钉。

3.2 胶粘剂施工胶粘剂的施工是将胶粘剂均匀地涂布在基层和卷材的接触面上。

涂布胶粘剂的厚度应适当，不得过厚或过薄。

胶粘剂涂布后需要等待一段时间，直至粘度适中，然后再将卷材粘贴在基层上。

3.3 辅助材料使用在施工过程中，可能需要使用一些辅助材料，如粘合带、连接件、角铁等。

这些辅助材料需要根据实际需要进行选择和使用，确保防水层的完整性。

3.4 防水层养护在施工完成后，需要对防水层进行养护。

通常采取遮阳、保温和保湿措施，避免直接暴露在阳光下和雨水的冲刷。

在养护期间，不允许在防水层上进行施工操作，以免损坏防水层的完整性。

4. 施工质量要求4.1 表面平整度EPDM防水卷材的施工应保证表面平整度，不得出现明显的褶皱、破损和起泡等现象。

三元乙丙屋面防水卷材施工方案

三元乙丙屋面防水卷材施工方案

三元乙丙屋面防水卷材施工方案1、概述(1) 本工程煤仓间、集中控制楼、引风机室、附属生产建筑物等屋面防水材料采用三元乙丙卷材防水。

(2) 工期安排：根据总的施工进度计划编制相应的具体施工进度。

尽量避开雨季施工。

(3) 施工人员安排：由于防水工程质量要求较高，对施工队伍的施工技术能力要求很严。

故在施工前对施工队伍的资质进行严格的审查，以确定合格的施工队伍来保证工程质量。

2、施工准备(1) 施工前熟悉图纸，认真审图，严格按图纸设计要求及施工规范施工。

(2) 施工人员应进行安全考试，合格后持证上岗，并应体检合格。

(3) 施工机械及工器具经检验合格后方可使用。

(4) 材料有合格证，并经质量检测部门认证，确保质量符合技术要求。

(5) 卷材贮存在荫凉通风的室内，严禁接近火源、热源，并避免与化学介质及有机溶剂等有害物质接触，防止受潮。

卷材直立堆放，高度不宜超过两层，并不得倾斜或横压，短途运输平放不得超过4层。

3、施工措施及工艺控制3.1 基层处理：铺设卷材前应待基层干燥后，在阴阳角、排水口、管子根部的周围易发生渗漏的薄弱环节处，用聚氨脂底胶涂刷以增强处理，涂刷宽度以距离中心200mm以上，厚度2mm左右，涂刷量2kg/m2，经24h固化后，才可继续施工。

3.2 铺贴卷材(1) 卷材防水层施工的工艺流程（如图所示）。

(2) 先将基层处理剂均匀涂刷在基层上，涂刷要薄而均匀，不得有空白、麻点、气泡，待基层处理剂干燥后才能铺贴卷材。

(3) 基层处理剂涂刷后在当天铺完防水层，卷材粘结剂用长柄刷或油漆刷均匀地涂刷在基层上，一边涂胶，一边铺卷材，同时用刮板将基层与卷材之间的空气排除干净，再用压辊压实，使之粘结牢固，切勿拉得过紧，要稍微松弛，但也不得起折。

卷材滚压粘牢后，在卷材接缝处先用棉纱沾汽油将搭缝处擦洗干净，然后涂刷卷材粘结剂，也是边涂边贴实、压紧。

在卷材末端和三层重叠处出现间隙的部位，可采用卷材粘结剂加水泥拌和成腻子状填实密封。

三元乙丙卷材施工方法

三元乙丙卷材施工方法

三元乙丙卷材施工方法一、施工前准备1. 施工现场应保持干净、平整、无杂物，为卷材铺设提供良好的施工环境。

2. 检查三元乙丙卷材是否完好无损，无气泡、无折痕、无破损等现象。

3. 确保施工工具齐全，如刮板、压辊、美工刀等，以便于施工操作。

4. 在底涂处理前，应对基层进行检查和处理，确保基层干燥、平整、干净。

二、底涂处理1. 使用专用的底涂材料进行底涂处理，按照说明书调配底涂比例，搅拌均匀。

2. 用刮板将底涂材料均匀地刮涂在基层上，使其与基层充分粘结。

3. 等待底涂干燥，一般需要等待2-3小时。

三、卷材铺设1. 将三元乙丙卷材放置在施工现场，检查卷材是否有破损或缺陷。

2. 将卷材展开，并将其与基层粘结在一起。

注意卷材的平整度和粘贴牢固。

3. 用刮板和压辊将卷材压实，确保卷材与基层充分粘结。

4. 在卷材搭接处留出2-3cm的空隙，并使用专用胶进行粘结。

5. 按照设计要求进行卷材的铺设，确保卷材铺设平整、顺直、无起泡现象。

6. 在卷材铺设过程中，应随时检查卷材的铺设质量，如有问题及时进行处理。

7. 在完成铺设后，应进行一次全面的检查，确保卷材铺设质量和防水效果。

四、中涂处理1. 在三元乙丙卷材铺设完成后，进行中涂材料的处理。

2. 根据中涂材料的说明书调配比例，搅拌均匀。

3. 用刮板将中涂材料均匀地刮涂在已铺设好的卷材上，使其与卷材充分粘结。

4. 等待中涂干燥，一般需要等待2-3小时。

5. 在中涂干燥后，进行表面处理，使表面光滑、平整、易于粘结。

6. 在表面处理过程中，应注意保护已完成的防水层，避免损坏或污染。

7. 在完成表面处理后，应进行一次全面的检查，确保防水层的质量和效果。

8. 在防水层检查和验收合格后，可以进行后续的施工操作。

9%左右。
