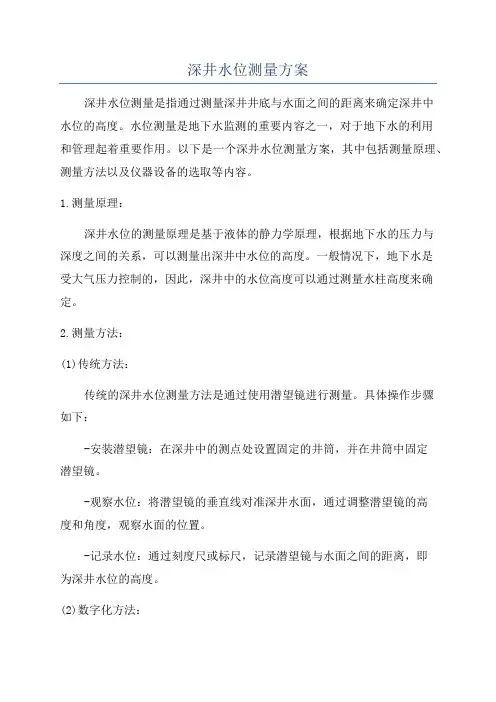

深井水位测量方案深井水位测量是指通过测量深井井底与水面之间的距离来确定深井中水位的高度。
水位测量是地下水监测的重要内容之一,对于地下水的利用和管理起着重要作用。
以下是一个深井水位测量方案,其中包括测量原理、测量方法以及仪器设备的选取等内容。
1.测量原理:深井水位的测量原理是基于液体的静力学原理,根据地下水的压力与深度之间的关系,可以测量出深井中水位的高度。
一般情况下,地下水是受大气压力控制的,因此,深井中的水位高度可以通过测量水柱高度来确定。
2.测量方法:(1)传统方法:传统的深井水位测量方法是通过使用潜望镜进行测量。
具体操作步骤如下:-安装潜望镜:在深井中的测点处设置固定的井筒,并在井筒中固定潜望镜。
-观察水位:将潜望镜的垂直线对准深井水面,通过调整潜望镜的高度和角度,观察水面的位置。
-记录水位:通过刻度尺或标尺,记录潜望镜与水面之间的距离,即为深井水位的高度。
(2)数字化方法:数字化的深井水位测量方法是通过使用传感器和数据采集仪器进行测量。
具体操作步骤如下:-安装传感器:在深井中的测点处安装水位传感器,传感器可采用压力传感器或浮子式传感器。
-连接数据采集仪器:将传感器与数据采集仪器连接,确保传感器能够将测量数据传输给仪器。
-数据采集:打开数据采集仪器,开始进行数据采集。
数据采集仪器可以实时记录深井的水位数据,并进行存储和分析。
3.仪器设备的选取:(1)潜望镜:选择具有清晰镜片和精确刻度的潜望镜。
潜望镜应具有防尘、防水的特性,以确保测量的准确性和可靠性。
(2)传感器:选择合适的水位传感器,传感器的选取应根据深井的特点来确定。
一般情况下,压力传感器适用于比较干燥或污染的环境,而浮子式传感器适用于相对清洁的环境。
(3)数据采集仪器:选择具有高精度和稳定性的数据采集仪器。
数据采集仪器应具备存储功能,能够长期记录水位数据,方便后续的数据分析和处理。
4.测量注意事项:-在施工前,应先检查仪器的状态和准确性,避免因仪器问题造成测量误差。
gps工程测量方案一、背景随着科技的发展和城市建设的快速发展,对于工程测量的精度和效率要求也越来越高。
传统的测量方法已经不能满足现代工程测量的需要,尤其是在大规模城市建设、公路建设、水利工程等领域。
而全球定位系统(GPS)技术的出现为工程测量带来了革命性的变革,大大提高了测量的精度和效率,成为现代工程测量的主要手段之一。
二、GPS工程测量原理GPS是利用一组遍布地球表面的卫星发射的信号,通过接收这些信号来测量物体在地球表面的位置和速度的技术。
系统由空间分布的24颗卫星和地面的接收设备组成,全球都能测量到GPS信号。
GPS测量原理是通过测量接收设备接收卫星信号的时间差来决定接收设备与卫星的距离,再通过三角定位原理来确定设备的位置。
通过测量多个卫星的信号来得到更加精确的位置。
三、GPS工程测量的优势1. 高精度:GPS测量的精度一般可以达到几毫米甚至更高,远远高于传统测量方法。
2. 高效率:GPS测量可以同时接收多颗卫星的信号,大大提高了测量的效率。
3. 长距离测量:GPS可以实现长距离的测量,适用于大规模的工程测量。
4. 实时性:GPS测量可以实时获取测量结果,方便进行工程监测和控制。
5. 易于操作:GPS测量设备简单易用,只需要合适的接收设备和软件,不需要复杂的测量设备。
四、GPS工程测量的适用范围1. 建筑测量:可以用于建筑物平面和立体的测量,特别适用于大型建筑的测量和监测。
2. 公路工程:可以用于公路规划、设计、监测和施工等各个阶段的测量。
3. 水利工程:可以用于水库、河道、堤防、渠道等水利工程的测量和监测。
4. 矿山工程:可以用于矿井平面和立体的测量,控制采矿造成的地表变形。
5. 地质勘探:可以用于地质灾害的监测和预警,地质灾害的风险评估。
五、GPS工程测量的实施方案1. 工程准备:在进行GPS测量前,首先需要对测量任务进行详细的规划和准备,包括确定测量范围、测量要求、测量密度等。
同时要确定测量设备和软件,以及进行设备的校准和准备。

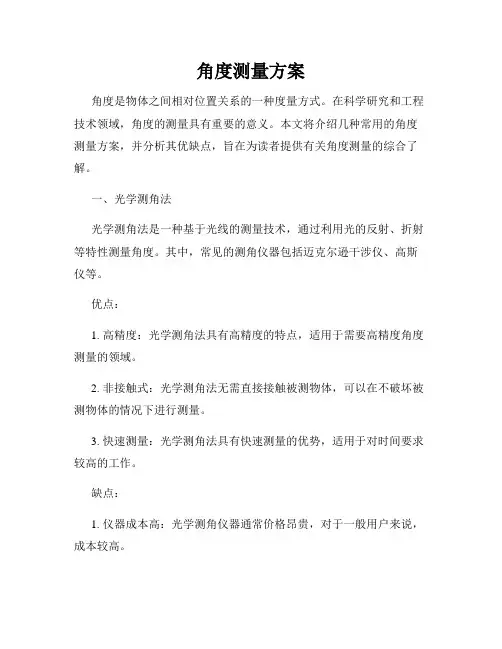

角度测量方案角度是物体之间相对位置关系的一种度量方式。
在科学研究和工程技术领域,角度的测量具有重要的意义。
本文将介绍几种常用的角度测量方案,并分析其优缺点,旨在为读者提供有关角度测量的综合了解。
一、光学测角法光学测角法是一种基于光线的测量技术,通过利用光的反射、折射等特性测量角度。
其中,常见的测角仪器包括迈克尔逊干涉仪、高斯仪等。
优点:1. 高精度:光学测角法具有高精度的特点,适用于需要高精度角度测量的领域。
2. 非接触式:光学测角法无需直接接触被测物体,可以在不破坏被测物体的情况下进行测量。
3. 快速测量:光学测角法具有快速测量的优势,适用于对时间要求较高的工作。
缺点:1. 仪器成本高:光学测角仪器通常价格昂贵,对于一般用户来说,成本较高。
2. 对环境要求高:光学测角法对光线环境要求较高,强光或阴暗环境会对测量结果产生影响。
二、力测角法力测角法是一种基于力学原理的测量技术,通过测量物体所受力的大小和方向来计算角度。
常见的测角仪器包括扭矩扳手、力传感器等。
优点:1. 适用范围广:力测角法适用于各种不同形状、体积的物体,具有广泛的应用范围。
2. 实时监测:力测角法可以进行实时监测,能够提供实时的测量数据。
3. 相对简单:相比于其他测量方法,力测角法的原理相对简单,易于操作。
缺点:1. 误差较大:由于外界环境的干扰,力测角法的测量误差相对较大,对于高精度测量不适用。
2. 接触式测量:力测角法需要直接接触被测物体,对于一些特殊的工作环境,可能存在一定的难度。
三、电子测角法电子测角法是一种基于电子原理的测量技术,通过测量电子器件之间的电压、电流等参数来测量角度。
常见的测角仪器包括陀螺仪、加速度计等。
优点:1. 高精度:电子测角法可以实现高精度测量,适用于对角度要求较高的场景。
2. 处理能力强:电子测角法可以通过电子器件对数据进行处理,能够提供更加全面和丰富的信息。
缺点:1. 仪器复杂:电子测角仪器通常较为复杂,需要专业的知识和技能进行操作和维护。

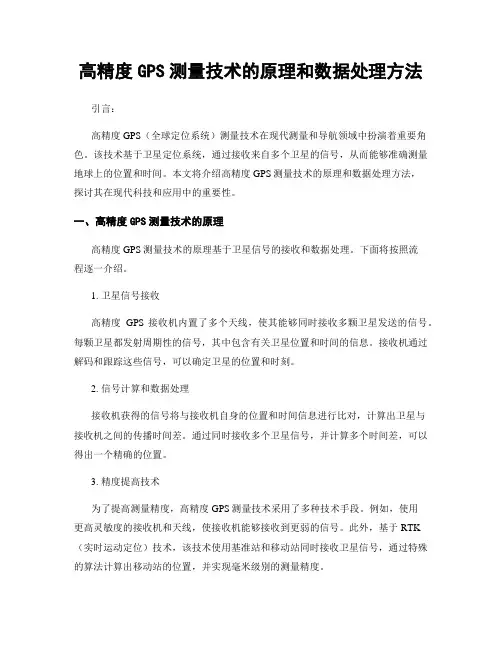

高精度GPS测量技术的原理和数据处理方法引言:高精度GPS(全球定位系统)测量技术在现代测量和导航领域中扮演着重要角色。
该技术基于卫星定位系统,通过接收来自多个卫星的信号,从而能够准确测量地球上的位置和时间。
本文将介绍高精度GPS测量技术的原理和数据处理方法,探讨其在现代科技和应用中的重要性。
一、高精度GPS测量技术的原理高精度GPS测量技术的原理基于卫星信号的接收和数据处理。
下面将按照流程逐一介绍。
1. 卫星信号接收高精度GPS接收机内置了多个天线,使其能够同时接收多颗卫星发送的信号。
每颗卫星都发射周期性的信号,其中包含有关卫星位置和时间的信息。
接收机通过解码和跟踪这些信号,可以确定卫星的位置和时刻。
2. 信号计算和数据处理接收机获得的信号将与接收机自身的位置和时间信息进行比对,计算出卫星与接收机之间的传播时间差。
通过同时接收多个卫星信号,并计算多个时间差,可以得出一个精确的位置。
3. 精度提高技术为了提高测量精度,高精度GPS测量技术采用了多种技术手段。
例如,使用更高灵敏度的接收机和天线,使接收机能够接收到更弱的信号。
此外,基于RTK (实时运动定位)技术,该技术使用基准站和移动站同时接收卫星信号,通过特殊的算法计算出移动站的位置,并实现毫米级别的测量精度。
二、高精度GPS测量技术的数据处理方法高精度GPS测量技术的数据处理方法是确保测量结果准确性和可靠性的关键步骤。
1. 数据采集与预处理在进行GPS测量之前,需要收集必要的数据并进行预处理。
首先,确保接收机的设置正确,并在测量前进行周围环境的校正。
然后,进行基准站和移动站的校准,确保两者之间的时间同步和位置准确。
接下来,设置测量参数,例如采样频率和数据记录间隔。
2. 定位解算与校正在数据采集后,对获取的数据进行解算和校正,以获得精确的位置信息。
通过特定的算法和公式,将卫星信号的时间差、测量参数和接收机的位置信息结合起来进行计算。
同时,根据接收机和移动站的天线位置和反射环境的影响,进行误差校正。

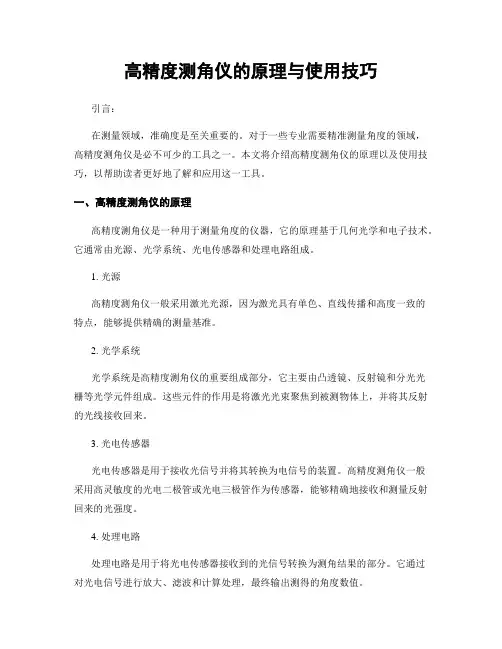

高精度测角仪的原理与使用技巧引言:在测量领域,准确度是至关重要的。
对于一些专业需要精准测量角度的领域,高精度测角仪是必不可少的工具之一。
本文将介绍高精度测角仪的原理以及使用技巧,以帮助读者更好地了解和应用这一工具。
一、高精度测角仪的原理高精度测角仪是一种用于测量角度的仪器,它的原理基于几何光学和电子技术。
它通常由光源、光学系统、光电传感器和处理电路组成。
1. 光源高精度测角仪一般采用激光光源,因为激光具有单色、直线传播和高度一致的特点,能够提供精确的测量基准。
2. 光学系统光学系统是高精度测角仪的重要组成部分,它主要由凸透镜、反射镜和分光光栅等光学元件组成。
这些元件的作用是将激光光束聚焦到被测物体上,并将其反射的光线接收回来。
3. 光电传感器光电传感器是用于接收光信号并将其转换为电信号的装置。
高精度测角仪一般采用高灵敏度的光电二极管或光电三极管作为传感器,能够精确地接收和测量反射回来的光强度。
4. 处理电路处理电路是用于将光电传感器接收到的光信号转换为测角结果的部分。
它通过对光电信号进行放大、滤波和计算处理,最终输出测得的角度数值。
二、高精度测角仪的使用技巧高精度测角仪具有一定的精密度和复杂性,使用时需要注意一些技巧,以保证测量的准确性。
1. 使用前校准在使用高精度测角仪之前,应该对其进行校准,以确保仪器的准确性。
校准的方法包括使用标准角度测量物进行比对,或者使用其他准确的测量仪器进行辅助校准。
2. 留意环境因素高精度测角仪对环境条件要求较高,应尽量避免在强磁场、强光、振动和较高温度等影响准确测量的环境中使用。
同时,应确保测量区域的光线充足且稳定。
3. 正确操作在使用高精度测角仪时,要注意正确的操作方法。
如需测量平分角度,应将仪器固定于被测物体的中心部位,并调整测角仪使其指示为零。
在测量中,应保持仪器与被测物体间的距离和角度稳定。
4. 测量结果的判断高精度测角仪的测量结果通常是以数字形式显示的,读取时应注意精确到小数点后几位。

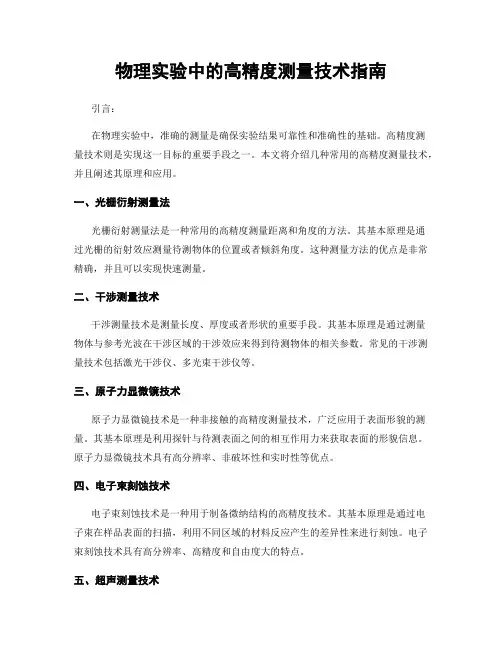

物理实验中的高精度测量技术指南引言:在物理实验中,准确的测量是确保实验结果可靠性和准确性的基础。
高精度测量技术则是实现这一目标的重要手段之一。
本文将介绍几种常用的高精度测量技术,并且阐述其原理和应用。
一、光栅衍射测量法光栅衍射测量法是一种常用的高精度测量距离和角度的方法。
其基本原理是通过光栅的衍射效应测量待测物体的位置或者倾斜角度。
这种测量方法的优点是非常精确,并且可以实现快速测量。
二、干涉测量技术干涉测量技术是测量长度、厚度或者形状的重要手段。
其基本原理是通过测量物体与参考光波在干涉区域的干涉效应来得到待测物体的相关参数。
常见的干涉测量技术包括激光干涉仪、多光束干涉仪等。
三、原子力显微镜技术原子力显微镜技术是一种非接触的高精度测量技术,广泛应用于表面形貌的测量。
其基本原理是利用探针与待测表面之间的相互作用力来获取表面的形貌信息。
原子力显微镜技术具有高分辨率、非破坏性和实时性等优点。
四、电子束刻蚀技术电子束刻蚀技术是一种用于制备微纳结构的高精度技术。
其基本原理是通过电子束在样品表面的扫描,利用不同区域的材料反应产生的差异性来进行刻蚀。
电子束刻蚀技术具有高分辨率、高精度和自由度大的特点。
五、超声测量技术超声测量技术是一种常用的非接触测量方法,用于测量物体的尺寸、材料参数等。
其基本原理是利用超声波的传播性质从而获得物体的内部信息。
超声测量技术具有高分辨率、高灵敏度和无损检测等优点。
六、电子自旋共振技术电子自旋共振技术是一种用于测量材料性质和物理参数的非常有用的手段。
其基本原理是通过观察材料中电子自旋的共振现象来获取相关信息。
电子自旋共振技术被广泛应用于材料科学、物理学等领域。
结论:高精度测量技术在物理实验中起着至关重要的作用,它不仅可以确保实验结果的准确性,还可以帮助研究人员深入理解物质的本质和性质。
上述介绍的几种高精度测量技术只是其中的一部分,随着科技的不断进步,还会涌现出更多的高精度测量技术,为物理实验提供更多更准确的数据支持。

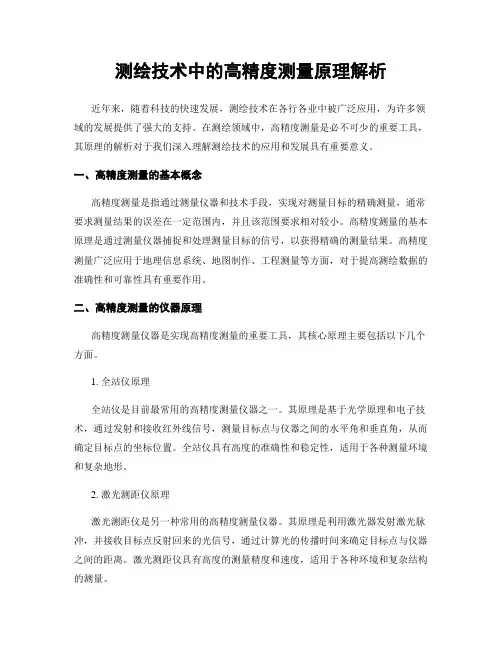

测绘技术中的高精度测量原理解析近年来,随着科技的快速发展,测绘技术在各行各业中被广泛应用,为许多领域的发展提供了强大的支持。
在测绘领域中,高精度测量是必不可少的重要工具,其原理的解析对于我们深入理解测绘技术的应用和发展具有重要意义。
一、高精度测量的基本概念高精度测量是指通过测量仪器和技术手段,实现对测量目标的精确测量,通常要求测量结果的误差在一定范围内,并且该范围要求相对较小。
高精度测量的基本原理是通过测量仪器捕捉和处理测量目标的信号,以获得精确的测量结果。
高精度测量广泛应用于地理信息系统、地图制作、工程测量等方面,对于提高测绘数据的准确性和可靠性具有重要作用。
二、高精度测量的仪器原理高精度测量仪器是实现高精度测量的重要工具,其核心原理主要包括以下几个方面。
1. 全站仪原理全站仪是目前最常用的高精度测量仪器之一。
其原理是基于光学原理和电子技术,通过发射和接收红外线信号,测量目标点与仪器之间的水平角和垂直角,从而确定目标点的坐标位置。
全站仪具有高度的准确性和稳定性,适用于各种测量环境和复杂地形。
2. 激光测距仪原理激光测距仪是另一种常用的高精度测量仪器。
其原理是利用激光器发射激光脉冲,并接收目标点反射回来的光信号,通过计算光的传播时间来确定目标点与仪器之间的距离。
激光测距仪具有高度的测量精度和速度,适用于各种环境和复杂结构的测量。
3. GPS原理全球定位系统(GPS)在高精度测量中扮演着重要的角色。
其原理是利用卫星发射的无线电信号和接收器接收的信号之间的时间差来确定接收器的位置。
GPS可以提供高精度的位置信息,并广泛应用于地理测量、导航和地图制作领域。
三、高精度测量的误差控制原理高精度测量中的误差控制是确保测量结果准确性的关键。
误差可以分为系统误差和随机误差两种类型。
1. 系统误差系统误差是由于测量设备的非理想性或环境因素的影响而引起的误差。
例如,全站仪的指向误差、激光测距仪的大气折射误差等。
系统误差可以通过校准和调整仪器来减小,并采取合适的环境措施来降低其影响。
测量位移方案位移是指物体在空间中的移动距离或位置的变化。
在工程领域中,准确测量物体的位移十分重要,它可以用于判断结构变形、材料性能以及监测工程施工等。
本文将介绍几种常用的测量位移的方案。
1. 直尺测量方法直尺是一种简单而常见的测量工具,可以用于测量较小的位移。
通过将直尺放置在物体上,并观察物体相对于直尺的位置变化来测量位移。
这种方法的优点是简单易行,成本低廉,但精度较低。
2. 伸缩尺测量方法伸缩尺是一种可以通过伸缩来调整长度的测量工具。
它可以用于测量较小到中等范围的位移。
通过将伸缩尺置于物体上,并调整其长度来适应物体的变化并进行测量。
这种方法的优点是便携、灵活,但同样精度相对较低。
3. 激光位移传感器测量方法激光位移传感器是一种高精度的测量工具,可以用于测量小到大范围的位移。
其原理是通过发射激光束并测量激光束的反射来计算物体的位移。
这种方法的优点是精度高,测量范围广,但成本相对较高。
4. GPS测量方法全球定位系统(GPS)是一种可以用于测量大范围位移的技术。
通过将GPS接收器放置在物体上,并记录接收到的卫星信号来计算物体的位移。
这种方法的优点是测量范围广,适用于追踪移动对象,但精度相对较低,尤其在城市等高建筑物密集的环境下。
5. 拉绳法测量方法拉绳法是一种用于测量大范围位移的传统工程测量方法。
它通过将绳子连接到物体上,并拉紧绳子来测量物体的位移。
这种方法的优点是简单易行,适用于测量大范围位移,但精度较低。
6. 压阻传感器测量方法压阻传感器是一种可以用于测量微小位移的传感器。
通过将压阻传感器放置在物体上,并测量其受力情况来计算物体的位移。
这种方法的优点是精度高,适用于测量微小位移,但一般仅适用于静态测量。
在选择测量位移的方案时,需要综合考虑测量范围、精度要求、成本以及实际应用场景等因素。
对于不同的工程项目,可以根据需求选择适合的测量方案,从而保证位移测量的准确性和可靠性。
以上介绍的只是几种常见的测量位移的方案,随着科技的不断进步,还会出现更多新的测量方法和工具。
上海司南GNSS自动化边坡在线监测方案随着城市建设的不断发展,高速公路、铁路、隧道等工程的建设也越来越多。
而边坡是这些工程中常见的一种形式,其稳定性对于交通安全和城市发展至关重要。
为了及时发现并解决边坡稳定性问题,上海司南GNSS自动化边坡在线监测方案应运而生。
上海司南GNSS自动化边坡在线监测方案基于GNSS技术,结合现代信息技术和云计算技术,实现边坡的实时、连续、全面监测。
该方案的主要原理是通过在边坡上设置GNSS测量点,即测站,实时监测边坡的位移变化。
测站采集到的数据通过无线传输到数据中心,并进行实时处理和分析,生成监测报告和预警信息。
1.高精度测量:采用高精度GNSS测量仪器和技术,可以实现毫米级的位移测量,并能准确反映边坡的变形情况。
2.实时监测:测站采集的数据通过无线传输到数据中心,可以实时查看和分析边坡的位移变化,并进行预警。
3.连续性监测:测站24小时不间断地工作,可以对边坡的位移进行全天候监测,及时发现问题。
4.全面性监测:通过在边坡不同位置设置测站,可以实现对整个边坡的位移变化进行全面监测,帮助工程师全面了解边坡的稳定性。
5.高效的数据处理:数据中心采用云计算技术,可以快速处理大量的数据,并生成监测报告和预警信息。
6. 用户友好性:监测报告和预警信息可以通过Web界面呈现,工程师可以通过浏览器随时随地访问,方便快捷。
在使用上海司南GNSS自动化边坡在线监测方案进行边坡监测时,需要以下步骤:1.建立测站:根据边坡的具体情况,在边坡上设置GNSS测站。
2.数据采集:测站采集边坡的位移数据,并通过无线传输到数据中心。
3.数据处理:数据中心对采集到的数据进行实时处理和分析,生成监测报告和预警信息。
4. 结果展示:监测报告和预警信息通过Web界面呈现,工程师可以随时随地访问。
5.预警处理:当监测系统检测到边坡位移超过安全范围时,会发出预警信息。
工程师根据预警信息采取相应的措施,确保边坡的稳定性。
高精度GPS测量技术的实用方法近年来,随着技术的不断发展,全球定位系统(GPS)已经成为测量领域中不可或缺的工具。
高精度GPS测量技术的应用范围也越来越广泛,涵盖了建筑、测量、导航等领域。
本文将介绍高精度GPS测量技术的实用方法,并探讨其在不同领域的具体应用。
一、基本原理及仪器设备高精度GPS测量技术的基本原理是利用卫星发射的电磁波信号与接收设备之间的时间差,来计算出目标位置的坐标。
主要仪器设备包括GPS接收机、天线和数据处理设备。
1. GPS接收机:用来接收卫星发射的信号,并对信号进行处理和解码。
目前市面上有许多种GPS接收机,选择适合自己需求的接收机非常重要。
2. 天线:天线的作用是接收卫星发射的信号,并将其传输到接收机中。
选择合适的天线对于获取高质量的测量数据至关重要。
3. 数据处理设备:数据处理设备主要用来对接收到的信号进行处理和解算,以计算出目标位置的坐标。
目前,大部分GPS接收机都内置有数据处理功能。
二、实用方法1. 差分GPS测量法差分GPS测量法是一种通过与参考站测量结果的差异获取高精度测量结果的技术。
它能够有效克服GPS信号传输过程中的误差,提高测量的精度。
差分GPS 测量法需要设置一个参考站,该站点与待测站点之间的距离尽量小,以减少测量误差。
该方法适用于需要高精度定位的工程测量、航空航天等领域。
2. 动态定位方法动态定位方法是指在目标运动的状态下实时测量其位置的方法。
它主要用于汽车导航、航空航天、海洋勘测等领域,要求快速、准确地获取目标位置信息。
为了获得更好的结果,采用多频多天线的配置模式,可以提高测量的精度。
3. 增强型GPS测量方法增强型GPS测量方法是通过引入其他传感器的辅助,提高GPS测量的精度。
比如,利用气象传感器测得的大气湿度、温度等参数来校正GPS测量结果。
这种方法常用于对地面变形、大气层延迟等因素敏感的测量中,能够提供更加准确的测量结果。
三、应用领域1. 地理测量高精度GPS测量技术在地理测量中的应用已经得到广泛认可。
如何进行高精度测量与定位现代科技的不断进步给我们的生活带来了诸多便利和发展。
而在这个信息化时代,精确测量与定位无疑成为了科研、工程、导航等领域中至关重要的一环。
本文将从高精度测量的原理、技术手段以及应用领域等方面,为读者详细介绍如何进行高精度测量与定位。
一、高精度测量的原理高精度测量的原理是通过使用先进的测量器材和技术,准确捕捉被测量物体或现象的特征和数据,以实现高精度的测量结果。
在高精度测量中,通常会使用激光测距仪、全站仪、卫星导航系统等设备,借助其高精度的测量功能来获取准确的测量数据。
二、高精度测量的技术手段1. 激光测量技术激光测量技术是一种利用激光束进行测量的高精度测量方法。
通过发射激光束并接收其反射信号,可以测量出被测量物体与测量仪器之间的距离,从而得到高精度的测量结果。
激光测量技术常用于测量建筑物、地质地貌、工程施工等领域,具有快速、精确的特点。
2. 卫星导航系统卫星导航系统是一种全球定位系统,通过利用多颗卫星发射的信号和接收器进行定位和测量。
利用卫星导航系统,可以精确测定目标的三维坐标和速度等信息。
目前,全球定位系统已经广泛应用于航空、航海、汽车导航等领域,成为现代高精度定位的重要手段。
3. 全站仪测量技术全站仪是一种综合测量仪器,结合了激光测距仪、自动水平仪和自动追踪仪等功能。
它可以通过发射激光束并测量其返回信号的时间来计算出目标的距离。
全站仪测量技术常用于土木工程、地质勘探、建筑测量等领域,具有高精度、高效率的特点。
三、高精度测量的应用领域1. 科学研究领域在科学研究领域,高精度测量被广泛用于地震、气象、地质、天文等领域。
通过进行高精度测量,科学家们可以准确获取物理量和数据,从而对自然界的变化和行为进行深入研究。
例如,地震监测中的位移测量、天文观测中的距离测量等,都离不开高精度测量的支持。
2. 工程测量与建设领域在工程测量与建设领域,高精度测量被广泛应用于土木工程、建筑施工、道路测量等方面。
高精度测绘技术的原理与方法导语:高精度测绘技术是指通过精密的测量手段以及先进的测量设备,对地球表面进行精确测绘的一种技术。
本文将深入探讨高精度测绘技术的原理与方法,以及其在各个领域的应用。
1. 全球定位系统(GPS)的原理全球定位系统是高精度测绘技术中最常用的一种方法。
它通过在地球上安装多个卫星,并使用接收器接收这些卫星发出的信号,从而确定地球上某一点的位置坐标。
GPS的原理基于卫星发射的信号的时间延迟,接收器通过计算信号延迟的时间差,便可确定其所处的位置。
2. 激光测距仪的原理激光测距仪是高精度测绘技术中另一种常用的方法。
它通过发射一束激光,然后测量激光从发射点到目标点的行进时间,从而计算出目标点的距离。
激光测距仪利用激光的高度聚焦性能和高频率的振荡特性,能够实现极高的测距精度。
3. 高精度角度测量的方法在高精度测绘中,角度的测量是至关重要的。
为了获得更精确的角度测量结果,现代测量仪器常常采用陀螺仪和电子罗盘等技术。
陀螺仪通过测量旋转物体的角速度,从而确定其空间方向。
而电子罗盘则基于地球的磁场来测量方位。
这些技术的应用,大大提高了高精度测绘的精准度。
4. 数据处理与地图生成高精度测绘技术的数据处理是保证精度和质量的重要环节。
测绘专业人员使用专门的软件和算法来处理原始数据,进行纠偏、滤波、配准和拟合等操作,以提高数据的精确性和准确性。
通过数据处理,测绘人员可以生成高精度的地图,用于各种领域的应用。
5. 高精度测绘技术在城市规划中的应用高精度测绘技术在城市规划中发挥着重要作用。
通过高精度测绘技术,可以获取城市道路、建筑物等空间要素的精确位置和几何形状信息。
这些数据可以用于城市规划、土地管理以及灾害风险评估等领域。
例如,城市规划师可以利用高精度测绘技术获得的数据,进行城市基础设施的规划和设计。
结语:高精度测绘技术的原理与方法涉及了多个学科领域,包括测量学、地理信息系统和工程学等。
通过全球定位系统、激光测距仪以及高精度角度测量等技术手段,可以获得地球表面的精确测量数据。
高精度地理坐标测量技术的原理与方法地理坐标测量是现代测绘技术的重要组成部分,其精度对于各种定位与导航系统的准确度有着重要影响。
随着科技的进步,高精度地理坐标测量技术逐渐成为研究热点,本文将介绍其原理与方法。
一、全球卫星导航系统全球卫星导航系统(GNSS)是高精度地理坐标测量的基础。
GNSS利用一组卫星定位系统的信号,通过接收机接收并解算其位置信息。
目前最著名且广泛使用的GNSS系统为美国的GPS系统。
GPS导航系统由地球上的24颗卫星组成,它们在不同轨道上环绕地球运行,发射无线信号到地面,接收机通过接收这些信号并解算其时间差,从而得知自身位置。
由于卫星的精密制导,GPS系统在水平方向上的精度可达到10米左右,但通过一些附加技术和算法,可以进一步提高其精度。
二、差分GPS技术差分GPS技术是一种提高GPS定位精度的方法,它通过同时接收一个基准站和移动站的信号,计算两者之间的差异,并将这些差异应用到移动站的测量结果上,从而提高整体的精度。
差分GPS技术可以分为实时差分和后续差分。
实时差分是在测量过程中实时进行差异计算,并校正移动站的测量结果,实现准确的位置定位;后续差分是在测量完成后,将基准站和移动站的测量结果进行差异计算,得到基准站的修正值,再将其应用到移动站的测量结果上。
三、载波相位测量技术载波相位测量技术是提高GPS定位精度的关键技术之一。
在传统的GPS测量中,只使用信号的码片,而载波相位测量则进一步利用了信号的载波。
通过测量载波相位的变化,可以获得更为精确的位置信息。
载波相位测量通常需要使用高精度的接收机和高精度的天线,以确保测量结果的准确性。
同时,还需要对信号进行解算和处理,以消除误差,得到最终的位置测量结果。
四、多基站定位技术多基站定位技术是一种利用多个基站进行位置定位的方法,可以进一步提高测量的精度。
该技术通过同时接收多个基站的信号,并计算多个基站之间的差异,从而得到更准确的位置测量结果。
高精度工程测量实施方案一、项目背景高精度工程测量是一项重要的工程技术,在城市规划、建筑设计、地质勘探等领域有着广泛的应用。
随着工程项目的复杂性和精度要求的不断提高,高精度工程测量技术也越来越受到重视。
因此,本文将针对高精度工程测量进行实施方案的详细阐述。
二、项目目标本次高精度工程测量的实施方案旨在对特定工程项目进行精准的测量和数据收集,以确保工程设计的准确性和安全性。
具体目标如下:1. 测量精度要求达到±1mm;2. 收集工程项目所需的土地、地形、地貌、地质等数据;3. 为工程设计提供精准的基础数据。
三、项目范围本次高精度工程测量的实施范围主要包括以下几个方面:1. 土地测量:包括土地界址、土地面积、土地高程等数据的测量;2. 建筑测量:包括建筑结构、建筑平面、建筑立面等数据的测量;3. 地形测量:包括地形起伏、地形高程、地形特征等数据的测量;4. 地质测量:包括地质构造、地质断层、地质变化等数据的测量。
四、测量技术本次高精度工程测量将采用以下几种先进的测量技术:1. 全站仪测量技术:全站仪具有高精度、高效率和多功能的特点,可满足测量精度要求;2. GPS测量技术:GPS技术可实现对地理位置和地球高程的精准获取;3. 激光测距技术:激光测距技术可实现对物体间距离的高精度测量;4. 遥感技术:遥感技术可实现对大范围地区的高精度测量和数据获取。
五、实施步骤为确保高精度工程测量的实施效果,本次测量将按照以下步骤进行:1. 制定测量方案:根据项目要求,制定详细的测量方案,包括测量范围、测量技术、测量精度要求等;2. 现场勘测:根据测量方案,对测量范围内的现场进行详细勘测,确定各测量点的位置和测量方法;3. 测量实施:按照测量方案和勘测结果,采用全站仪、GPS等先进测量技术进行实际测量;4. 数据处理:对测量得到的数据进行严格的处理和校正,确保数据的准确性和可靠性;5. 数据分析:对处理后的数据进行分析和比对,获取工程设计所需的各项数据;6. 结果报告:编制高精度工程测量的结果报告,详细记录测量过程和结果,并提出后续建议。
高精度定位测绘技术介绍与实践随着社会的发展和科技的进步,高精度定位测绘技术在各个领域中扮演着重要的角色。
本文将介绍高精度定位测绘技术的原理和应用,并分享一些实践经验。
一、高精度定位测绘技术的原理高精度定位测绘技术使用卫星导航系统和测量仪器相结合的方法进行测绘,主要利用全球定位系统(Global Positioning System,简称GPS)和遥测、雷达等技术,实现对地球上任意点的三维坐标测量。
其中,GPS是最常用的卫星导航系统,通过接收卫星发出的信号,利用三边测量原理计算出被测点的位置信息。
测量仪器则包括GPS接收器、GNSS接收器、测量杆等,配合使用可以达到更高的测量精度。
二、高精度定位测绘技术的应用1. 地质调查与勘察高精度定位测绘技术在地质调查与勘察领域有着广泛应用。
通过对地表或井孔等进行精确测量,可以获取地下的地层结构和地震活动信息,为灾害防范和资源开发提供科学依据。
2. 基础设施工程建设在基础设施工程建设中,高精度定位测绘技术能够提供准确的地理数据,为建筑物、道路等的设计和施工过程中的地形、地势等因素考虑提供参考。
同时,利用该技术可以辅助进行工程监控和质量评估,确保工程的安全和可持续发展。
3. 电信与通信网络建设高精度定位测绘技术在电信与通信网络建设中发挥着重要作用。
通过测绘网络的覆盖范围和信号强度分布,可以进行网络规划、优化和监测,提高通信质量和服务水平。
4. 精准农业高精度定位测绘技术在精准农业领域具有广泛应用前景。
通过测绘土壤质量、农作物状况和水资源分布等数据,农民可以更加科学地决策种植方式、施肥量和灌溉频率,提高农业生产效率和资源利用率。
三、实践经验分享实践中,使用高精度定位测绘技术需要注意以下几点:1. 设备选型根据实际需求,灵活选择适合的设备,如GPS接收器、GNSS接收器等。
不同设备具有不同的性能指标和适用场景,需综合考虑价格、精度、稳定性等因素。
2. 软件应用掌握相关测绘软件的使用方法,熟悉数据处理、导出和分析等功能模块。
1 高精度测量方案及原理
铂电阻传感器是利用金属铂(Pt)的电阻值随温度变化而变化的物理特性而制成的温度传感器。
以铂电阻作为测温元件进行温度测量的关键是要能准确地测量出铂电阻传感器的电阻值。
按照IEC751国际标准,现在常用的Pt1000(Ro=1 000 Ω)是以温度系数TCR=0.003 851为标准统一设计的铂电阻。
其温度电阻特性是:
本温度测量系统采用三线制恒流源驱动法驱动铂电阻传感器。
三线制恒流源驱动法是指用硬件电路消除铂电阻传感器的固定电阻(零度电阻),直接测量传感器的电阻变化量。
图l为三线制恒流源驱动法高精度测量方案,参考电阻与传感器串联连接,用恒流源驱动,电路各元件将产生相应的电压,传感器因温度变化部分电阻的电压可以由后面的放大电路和A/D转换器直接测量,并采用2次电压测量—交换驱动电流方向,在每个电流方向上各测量一次。
其特点是直接测量传感器的电阻变化量,A/D转换器利用效率高,电路输出电压同电阻变化量成线性关系。
传感器采用三线制接法能有效地消除导线电阻和自热效应的影响。
利用单片机系统控制两次测量电压可以避免接线势垒电压及放大器、A/D转换器的失调与漂移产生的系统误差,还可以校准铂电阻传感器精度。
恒流源与A/D转换器共用参考基准,这样根据A/D转换器的计量比率变换原理,可以消除参考基准不稳定产生的误差,不过对恒流源要求较高,电路结构较为复杂。
为了进一步克服噪声和随机误差对测量精度和稳定度的影响,最后在上位机中采用MLS数值算法实现噪声抵消,大大提高了温度测量精度和稳定度。
2 系统电路设计
2.1 三线制恒流源驱动电路
恒流源驱动电路负责驱动温度传感器Pt1000,将其感知的随温度变化的电阻信号转
换成可测量的电压信号。
本系统中,所需恒流源要具有输出电流恒定,温度稳定性好,输出电阻很大,输出电流小于0.5 mA(Pt1000无自热效应的上限),负载一端接地,输出电流极性可改变等特点。
由于温度对集成运放参数影响不如对晶体管或场效应管参数影响显著,由集成运放构成的恒流源具有稳定性更好、恒流性能更高的优点。
尤其在负载一端需要接地的场合,获得了广泛应用。
所以采用图2所示的双运放恒流源。
其中放大器UA1构成加法器,UA2构成跟随器,UA1、UA2均选用低噪声、低失调、高开环增益双极性运算放大器OP07。
设图2中参考电阻Rref上下两端的电位分别Va和Vb,Va即为同相加法器UA1的输出,当取电阻R1=R2,R3=R4时,则Va=VREFx+Vb,故恒流源的输出电流就为:
由此可见该双运放恒流源具有以下显著特点:
1)负载可接地;2)当运放为双电源供电时,输出电流为双极性;3)恒定电流大小通过改变输入参考基准VREF或调整参考电阻Rref0的大小来实现,很容易得到稳定的小电流和补偿校准。
由于电阻的失配,参考电阻Rref0的两端电压将会受到其驱动负载的端电压Vb的影响。
同时由于是恒流源,Vb肯定会随负载的变化而变化,从而就会影响恒流源的稳定性。
显然这对高精度的恒流源是不能接受的。
所以R1,R2,R3,R4这4个电阻的选取原则是失配要尽量的小,且每对电阻的失配大小方向要一致。
实际中,可以对大量同一批次的精密电阻进行筛选,选出其中阻值接近的4个电阻。
2.2 信号调理电路
信号调理电路如图3所示,放大器UA3对参考电阻Rref的端电压进行单位放大后得到差分放大器反向输入端信号,其值为
放大器UA4对温度传感器Rt(Pt1000)的端电压放大2倍后得到差分放大器的正向输入端信号,其值为
其中,电阻R5和R6的选择原则与之前恒流源分析中的比例电阻选择原则相同,即通过对大量普通标称电阻进行筛选,从中选取阻值最接近的。
2.3 A/D转换电路
A/D转换电路由一个集成A/D转换器AD7712完成,同时将利用其内部的PGA完成仪表放大器的差分放大功能。
AD7712是适合低频测量的高精度A/D转换器。
片内含有2个输入通道AIN1和AIN2,能将模拟信号转换成串行数据输出。
利用AD7712实现数据转换采集的原理电路如图4所示,实际工作时需要对其进行配置。
选用差分输入通道AIN1,输入信号极性为双极性。
测量结果的误差主要来源于参考电阻Rref、Rref0的误差,以及差分放大倍数k和A/D转换器转换输出的误差。
为了达到要求的测量精度,参考电阻Rref、Rref0将采用定制的UPR塑封金属箔电阻,这种电阻具有O.05%的初始精度,小于5 ppm的温度稳定性。
AD7712的非线性误差小于O.001 5%,增益温度稳定性小于2 ppm,并且还可以通过单片机对AD7712进行校准来减小其非线性误差以及增益误差。
3 定标与实测结果
3.1 测量系统定标
首先用高精度电阻箱(误差5 ppm)代替Pt1000对测量系统进行定标。
根据式2所示的实测Pt1000电阻/温度关系标定数据,通过改变电阻箱的取值来设定相对应的测试温度点标称值,经过测量系统、A/D采样和上位机程序计算,得到测量温度显示值。
根据初测数据对测量电路、补偿电压进行校准后,得到测量系统定标数据如表1所示。
从表l测量数据可见,测量系统引入的最大误差为0.003℃。
因此只要Pt1000铂电阻的定标误差足够小,精度高,整个温度测量系统就可以满足高精度的测量要求。
3.2 恒温箱实测
将铂电阻传感器Pt1000接入测量系统,并置入高精度恒温箱中(温控精度0.01℃)进行整个温度测量系统定标测量。
测量时要注意恒温箱的密封,以提高环境温度稳定性;恒温箱温度稳定后,每隔3 min对同一温度点进行20次测量。
测量温度值数据及处理结果如表2所示。
由于设备条件所限,测量温度范围只有(10~70℃)。
表2中,随机误差是根据同一温度点的20次测量数据计算出的标准偏差(σ
=SQR[(xi-X)2/(n-1)]);系统误差是恒温箱设定温度与本温度测量系统测量温度平均值的差值。
由表2中数据可见,测量系统的最大随机误差为0.005℃,且在接近室温时最小;测量系统的最大系统误差为-0.009℃,说明Pt1000铂电阻传感器的定标误差较小,精度也较高,能满足高精度温度测量系统的测量要求,但温度高端误差较大,可能与恒温箱温度控制精度有关,有待于进一步定标。
4 结论
利用三线制恒流源驱动Pt1000铂电阻,有效克服了导线电阻和自热效应对测量精度的影响;利用单片机计算双极性驱动电流下的两次测量电压可有效避免接线势垒电压及放大器、A/D转换器的失调与漂移产生的系统误差;恒流源与A/D转换器共用参考基准,有效消除了参考基准不稳定产生的误差。
在上位机中采用MLS数值算法抵消噪声,进一步克服了噪声和随机误差对测量精度和稳定度的影响,大大提高了温度测量精度和稳定度,使得整机最大的测量误差不大于0.01℃。
