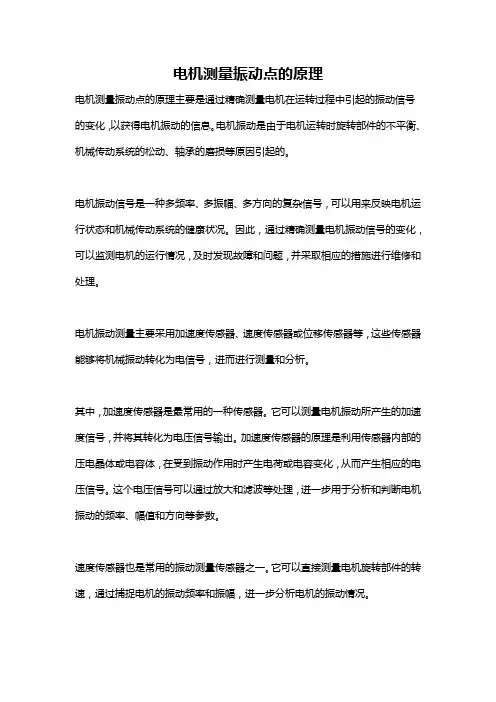

电机测量振动点的原理电机测量振动点的原理主要是通过精确测量电机在运转过程中引起的振动信号的变化，以获得电机振动的信息。
电机振动是由于电机运转时旋转部件的不平衡、机械传动系统的松动、轴承的磨损等原因引起的。
电机振动信号是一种多频率、多振幅、多方向的复杂信号，可以用来反映电机运行状态和机械传动系统的健康状况。
因此，通过精确测量电机振动信号的变化，可以监测电机的运行情况，及时发现故障和问题，并采取相应的措施进行维修和处理。
电机振动测量主要采用加速度传感器、速度传感器或位移传感器等，这些传感器能够将机械振动转化为电信号，进而进行测量和分析。
其中，加速度传感器是最常用的一种传感器。
它可以测量电机振动所产生的加速度信号，并将其转化为电压信号输出。
加速度传感器的原理是利用传感器内部的压电晶体或电容体，在受到振动作用时产生电荷或电容变化，从而产生相应的电压信号。
这个电压信号可以通过放大和滤波等处理，进一步用于分析和判断电机振动的频率、幅值和方向等参数。
速度传感器也是常用的振动测量传感器之一。
它可以直接测量电机旋转部件的转速，通过捕捉电机的振动频率和振幅，进一步分析电机的振动情况。
位移传感器则可以直接测量电机振动引起的机械部件的位移变化。
通过测量机械部件振动的位移变化，可以判断电机振动的严重程度和对机械传动系统的影响。
除了传感器的选择外，电机振动测量还需要合适的测量仪器和相应的信号处理和分析方法。
常见的测量仪器有振动测量仪、数据采集仪等，这些仪器可以对振动信号进行采集、处理和分析。
在信号处理和分析方面，可以利用傅里叶变换、小波变换等数学方法，将复杂的振动信号进行频率和幅值分解，进而得到电机振动的频率成分和振动幅值，为后续的故障诊断和预测提供依据。
总之，电机测量振动点的原理是通过精确测量电机引起的振动信号的变化，利用传感器和相应的仪器对振动信号进行采集、处理和分析，从而获得电机振动的相关信息。
通过分析振动信号，可以判断电机的运行状态和机械传动系统的健康状况，并及时采取相应的措施进行维修和处理。
振动测量仪器的原理和应用概述振动测量仪器是一种用于测量物体、设备或结构的振动特性的工具。
它可以帮助工程师、技术人员以及研究人员了解振动的频率、幅度和相位等参数，进而评估其影响和改善振动的方法。
本文将介绍振动测量仪器的基本原理以及在不同领域中的应用。
原理振动测量仪器基于物体振动的能量传递原理来工作。
它使用传感器将物体振动转换成电信号，并经过信号处理和分析来获得振动的各项参数。
以下是振动测量仪器基本的工作原理：1.传感器：振动测量仪器通常使用加速度传感器或振动传感器来检测物体振动。
加速度传感器是最常见的传感器，它可以测量物体在空间中的加速度。
振动传感器则是一种特殊的传感器，可以直接测量物体的振动。
2.信号转换：传感器输出的模拟信号需要经过信号转换器转换为数字信号，以便于计算机或其他设备进行进一步处理和分析。
3.信号处理和分析：数字信号经过处理和分析，可以提取出振动的频率、幅度和相位等信息。
常见的信号处理技术包括傅里叶变换、相关分析和模态分析等。
4.数据显示和记录：处理后的振动数据可以通过显示器或记录器进行显示和记录，以便于后续分析和评估。
通常，振动数据会以图表或曲线的形式展示，以便于直观观察和比较。
应用振动测量仪器具有广泛的应用领域。
下面列举了几个常见的应用案例：1.机械工程：在机械工程领域，振动测量仪器常用于评估和监测机械设备的振动状况。
通过监测设备的振动特性，可以判断其工作状态是否正常，预测故障的可能性，并采取相应的维修和保养措施。
2.建筑工程：在建筑工程中，振动测量仪器可用于评估建筑结构的振动响应和稳定性。
例如，在大楼建设过程中，需要进行地震响应分析，以确保建筑物能够在地震发生时承受振动。
3.航空航天：在航空航天领域，振动测量仪器用于评估飞机、火箭等航空器的振动性能。
振动测试可以帮助确定航空器的结构强度和振动抑制能力，以确保安全和可靠的飞行。
4.电子设备：在电子设备制造中，振动测量仪器常用于测试电子产品的振动寿命和可靠性。
振动测量仪作用及原理振动测量仪顾名思义就是用来测量物体振动量大小的一种测量仪器。
多功能振动测量仪是一种新型的机器检测仪器，不仅仅具备振动监测的功能，还有轴承状态分析和红外线温度测量功能。
而且操作使用方便，适合现场设备运行的监测。
有不少人会购买振动测量仪，但是振动测量仪工作原理是什么？振动测量仪价格是多少呢？振动测量仪怎么用?我想很多人都应该不清楚。
接下来，我就向大家介绍一下振动测量仪的产品信息及振动测量仪怎么用的相关知识。
【振动测量仪原理】目前机械振动的测量普遍采用电测法。
振动测量仪其基本原理是通过振动传感器将机械量转换为电量，然后对电量进行测定与分析，从而获得被测机械振动量的各种参数值。
振动测量仪在汽轮发电机组现场振动测试中，振动测量仪常用的振动传感器有三种类型，它们是测量转轴相对振动的电涡流非接触式位移传感器，测量轴承座及基础、气缸结构等振动的惯性式速度传感器和电压式加速度传感器。
振动测量仪此外，为了测量转轴的绝对振动，常采用由一个电涡流非接触式位移传感器和惯性式速度传感器组合而成的复合传感器。
【振动测量仪参数】技术指标输入：100mV/g IEPE型振动传感器，80cm一体电缆和BNC接头振动测量：加速度0-20 g 峰值，频率范围10-12,000Hz速度0-200 mm/s 有效值，频率范围10~1,000 Hz位移0-2000 um 峰峰值，频率范围10~1,000 Hz轴承状态：BG值0-20 g 有效值，频率范围1~12 kHzBV值0-200 mm/s 有效值，频率范围1~12 kHz精度：+/-5%报警：内置ISO10816-3机器振动标准评价振动速度报警状态内置轴承状态经验值标准评价轴承报警状态红外测温：-20～120℃，激光点指示目标，同时显示环境温度精度：±2℃，分辨率1℃，测距系数8：1显示：单色图形液晶LCD，128x64点阵，LED背光电源：锂离子充电电池，3.6V 1700 mAh，充电时间3小时，一次充电可连续使用48小时以上。
振动测试与分析引言：在各行各业中，振动测试与分析是一项重要的技术，它可以帮助我们了解各种物体和系统的振动特性，以及找出潜在的问题并提供解决方案。
本文将介绍振动测试与分析的基本原理和方法，以及其在不同领域的应用。
一、振动测试的原理振动测试是通过将传感器安装在被测试物体上，测量物体在振动过程中产生的加速度或速度来获取振动信号。
传感器将振动信号转换为电信号，再经过信号放大和采样，最终得到振动波形。
常用的传感器包括加速度计、速度计和位移传感器。
二、振动测试的方法1.自由激振法：在物体上施加外力进行振动，然后测量物体的振动响应。
这种方法适用于研究物体的振动特性和固有频率。
2.强迫激振法：通过施加特定的激励信号，使物体以特定频率和幅度振动。
这种方法常用于测试物体的耐振性和振动特性。
3.模态分析法：通过激励物体的不同模态形式，测量物体不同模态的振动响应，从而研究物体的模态特性和阻尼特性。
三、振动测试与分析的应用1.机械工程领域：振动测试与分析在机械工程中有广泛的应用。
例如，在汽车工业中，振动测试可以用于测试汽车零件的耐用性和可靠性，预测零件的寿命。
在航空航天领域，振动测试可以用于测试航天器的结构强度和振动特性，以提高飞行安全性。
2.电子工程领域：振动测试与分析在电子工程领域也有重要的应用。
例如，在手机制造业中，振动测试可以用于测试手机零件的质量，确保手机在使用过程中的稳定性和可靠性。
另外，在电子设备的设计中，振动测试可以用于优化电路板的设计，减少振动对电子元器件的损坏。
3.土木工程领域：振动测试与分析在土木工程领域有助于评估建筑物和结构的安全性。
例如，在地震工程中，振动测试可以用于评估建筑物的抗震性能，预测地震情况下的结构变形和破坏程度。
此外，振动测试还可以用于监测桥梁、隧道等工程结构的安全状况。
4.生物医学领域：振动测试与分析在生物医学领域中也有应用。
例如，医学领域中常用的超声波检测技术，就是利用振动信号来获取人体组织和器官的内部信息。
振动测试仪原理
振动测试仪是一种用于测量和分析物体振动特性的仪器。
它通过测量物体在外加激励下的振动信号并进行分析，可以获得物体的振动频率、幅值、相位等信息，从而评估物体的结构健康状况。
振动测试仪的原理是基于物体振动与声学相似的原理。
当物体受到外界激励时，会产生振动，振动会传播到物体表面并引起物体表面的位移。
振动测试仪通过安装在物体表面的加速度传感器来检测物体的振动信号。
加速度传感器由感应层、传输层和发射层组成，感应层用于感应物体表面的振动，传输层用于将振动信号传递给发射层，发射层则通过放大和滤波等处理将振动信号转换为电信号输出。
振动测试仪利用物体的振动信号进行信号处理，常用的处理方法包括时域分析、频域分析和波形分析等。
时域分析是指将振动信号转化为时间序列，通过观察振动信号在时间上的变化来分析物体的振动特性。
频域分析是指将振动信号转化为频谱图，通过观察振动信号在频率上的分布来分析物体的振动频率。
波形分析是指将振动信号转化为波形图，通过观察振动信号的波形特征来分析物体的振动形态。
通过振动测试仪的测量和分析，可以判断物体的振动频率是否存在异常，以及异常频率的幅值和相位是否符合要求。
同时，振动测试仪还可以用于发现和诊断物体振动引起的故障或损坏，如松动、脆性、疲劳等问题。
因此，振动测试仪在工程领域中被广泛应用于振动监测、故障诊断和结构健康评估等方面。

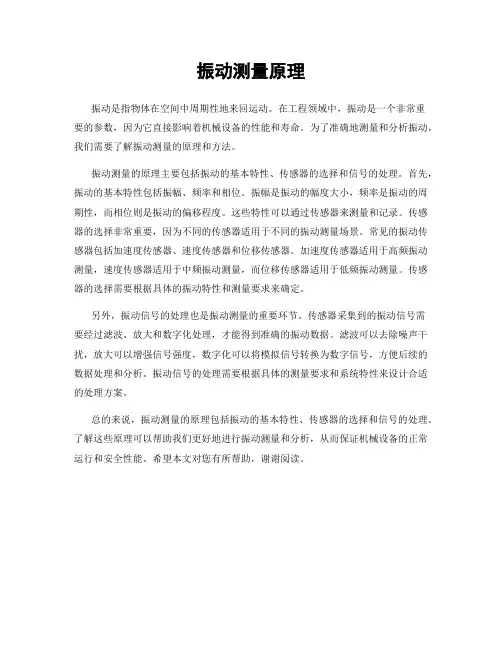

振动测量原理
振动是指物体在空间中周期性地来回运动。
在工程领域中，振动是一个非常重
要的参数，因为它直接影响着机械设备的性能和寿命。
为了准确地测量和分析振动，我们需要了解振动测量的原理和方法。
振动测量的原理主要包括振动的基本特性、传感器的选择和信号的处理。
首先，振动的基本特性包括振幅、频率和相位。
振幅是振动的幅度大小，频率是振动的周期性，而相位则是振动的偏移程度。
这些特性可以通过传感器来测量和记录。
传感器的选择非常重要，因为不同的传感器适用于不同的振动测量场景。
常见的振动传感器包括加速度传感器、速度传感器和位移传感器。
加速度传感器适用于高频振动测量，速度传感器适用于中频振动测量，而位移传感器适用于低频振动测量。
传感器的选择需要根据具体的振动特性和测量要求来确定。
另外，振动信号的处理也是振动测量的重要环节。
传感器采集到的振动信号需
要经过滤波、放大和数字化处理，才能得到准确的振动数据。
滤波可以去除噪声干扰，放大可以增强信号强度，数字化可以将模拟信号转换为数字信号，方便后续的数据处理和分析。
振动信号的处理需要根据具体的测量要求和系统特性来设计合适的处理方案。
总的来说，振动测量的原理包括振动的基本特性、传感器的选择和信号的处理。
了解这些原理可以帮助我们更好地进行振动测量和分析，从而保证机械设备的正常运行和安全性能。
希望本文对您有所帮助，谢谢阅读。
振动的测量原理振动的测量原理是通过不同的传感器或仪器来检测、监测和量化物体的振动状态及其特性。
振动测量在许多领域中都非常重要，包括工程、机械、建筑、地震学等。
以下将详细介绍几种常用的振动测量原理。
1. 加速度传感器原理：加速度传感器是最常用的测量振动的传感器之一。
它的原理基于牛顿第二定律，即物体受到的力与它的质量和加速度成正比。
加速度传感器通过测量物体上的加速度来判断振动的强度和频率。
当物体振动时，加速度传感器会产生与加速度大小成正比的电压信号。
该信号经过放大和滤波后，可以通过数据采集系统记录和分析，获得振动的各种参数。
2. 速度传感器原理：速度传感器是用于测量振动速度的传感器。
它的原理基于牛顿第二定律和黑尔定律，它们表明物体的加速度与速度成正比。
速度传感器通过测量物体上的速度来判断振动的强度和频率。
通常，速度传感器会将振动转换为机械位移量，并将其转化为电压信号。
这个电压信号经过放大和滤波后，可以用于分析和记录振动的特性。
3. 位移传感器原理：位移传感器是用于测量物体振动位移的传感器。
它的原理根据物体振动时的位置变化来判断振动的幅度和频率。
常用的位移传感器有电感式传感器和光学传感器。
电感式位移传感器工作原理是利用物体振动时磁场的变化来测量位移量。
光学位移传感器的工作原理是通过测量物体上的光学位移量来判断振动的幅度和频率。
4. 压电传感器原理：压电传感器是一种测量振动的传感器，它利用压电效应将机械振动转化为电信号。
当物体受到振动时，压电材料产生电荷分离现象，产生电信号。
压电传感器具有高度灵敏度和宽频响特性，适用于高频振动的测量。
5. 光纤传感器原理：光纤传感器是一种基于光学原理的振动测量方法。
它利用光纤的特性来测量物体的振动。
常见的光纤传感器有光纤光栅传感器和光纤干涉仪。
光纤光栅传感器通过测量光纤上光栅的变化来判断振动的频率和强度。
光纤干涉仪则是通过测量干涉光束的相位差来判断振动。
以上是几种常见的振动测量原理，每种原理都有其适用的特定场景。

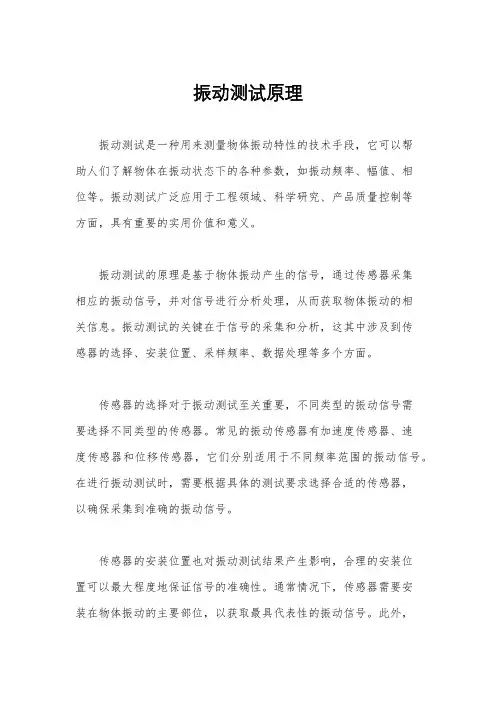

振动测试原理振动测试是一种用来测量物体振动特性的技术手段，它可以帮助人们了解物体在振动状态下的各种参数，如振动频率、幅值、相位等。
振动测试广泛应用于工程领域、科学研究、产品质量控制等方面，具有重要的实用价值和意义。
振动测试的原理是基于物体振动产生的信号，通过传感器采集相应的振动信号，并对信号进行分析处理，从而获取物体振动的相关信息。
振动测试的关键在于信号的采集和分析，这其中涉及到传感器的选择、安装位置、采样频率、数据处理等多个方面。
传感器的选择对于振动测试至关重要，不同类型的振动信号需要选择不同类型的传感器。
常见的振动传感器有加速度传感器、速度传感器和位移传感器，它们分别适用于不同频率范围的振动信号。
在进行振动测试时，需要根据具体的测试要求选择合适的传感器，以确保采集到准确的振动信号。
传感器的安装位置也对振动测试结果产生影响，合理的安装位置可以最大程度地保证信号的准确性。
通常情况下，传感器需要安装在物体振动的主要部位，以获取最具代表性的振动信号。
此外，传感器的安装方式和固定方式也需要特别注意，以避免在测试过程中产生误差。
采样频率是指在一定时间内采集振动信号的次数，它直接影响到信号的分辨率和准确性。
在进行振动测试时，需要根据被测试物体的振动频率范围选择合适的采样频率，以保证采集到足够的振动信息。
通常情况下，采样频率需要是振动信号频率的两倍以上，以满足奈奎斯特采样定理的要求。
数据处理是振动测试的最后一步，通过对采集到的振动信号进行分析处理，可以得到物体振动的各项参数。
常见的数据处理方法包括时域分析、频域分析、阶次分析等，它们可以帮助人们全面地了解物体的振动特性。
在进行数据处理时，需要根据具体的测试要求选择合适的分析方法，并结合实际情况进行综合分析，以得出准确的测试结果。
总的来说，振动测试原理涉及到传感器选择、安装位置、采样频率、数据处理等多个方面，这些方面都对振动测试结果产生重要影响。
只有在这些方面都做到合理、准确，才能够得到准确可靠的振动测试结果，为工程领域、科学研究、产品质量控制等提供有力支持。
振动测量及频谱分析振动测量及频谱分析是一个在工程领域中广泛应用的技术领域。
振动测量能够对物体的振动行为进行准确测量，并通过频谱分析来分析振动信号的频率分布及能量大小。
本文将从振动测量的原理、频谱分析的方法和应用领域等方面来进行介绍。
一、振动测量的原理振动测量是利用传感器将物体的振动变化转化为电信号，再通过相应的测量仪表来实现对振动的测量。
常用的振动传感器有加速度传感器、速度传感器和位移传感器。
加速度传感器是最常见的振动传感器，它通过感受物体的加速度来测量振动。
速度传感器则通过测量物体的速度来间接测量振动，位移传感器则直接测量物体的位移变化。
振动测量通常可以采用两种方式进行：点测法和场测法。
点测法是通过将传感器直接固定在被测物体上来测量振动，适用于机械系统中的部件振动测量。
场测法则是将传感器固定在离被测物体一定距离的固定点上，通过测量传感器所在点的振动来间接测量被测物体的振动。
场测法适用于较大物体或结构的振动测量。
二、频谱分析的方法频谱分析是将振动信号转换为频谱图以进行分析的方法。
常用的频谱分析方法有傅里叶变换、功率谱密度分析和包络分析等。
1.傅里叶变换：傅里叶变换是一种将时域信号转化为频域信号的方法。
通过傅里叶变换，可以得到振动信号的频率分布特性。
傅里叶变换可以表示为：\[ X(f) = \int_{-\infty}^{\infty} x(t)e^{-j2\pi ft} dt \]其中，X(f)是频域上的信号，x(t)是时域上的信号，f是频率。
2.功率谱密度分析：功率谱密度分析是一种分析振动信号频率分布密度的方法，它描述了频域上各个频率的能量大小。
功率谱密度可以通过直接对振动信号进行傅里叶变换得到，也可以通过相关函数计算得到。
3.包络分析：包络分析是一种分析振动信号包络曲线的方法。
在振动信号中，常常会存在着多个频率分量，包络分析可以将各个频率分量分离出来，得到振动信号的主要振动频率。
三、频谱分析的应用领域1.机械故障诊断：通过振动测量及频谱分析可以检测机械系统中的振动异常，进而判断机械系统的故障类型和严重程度。

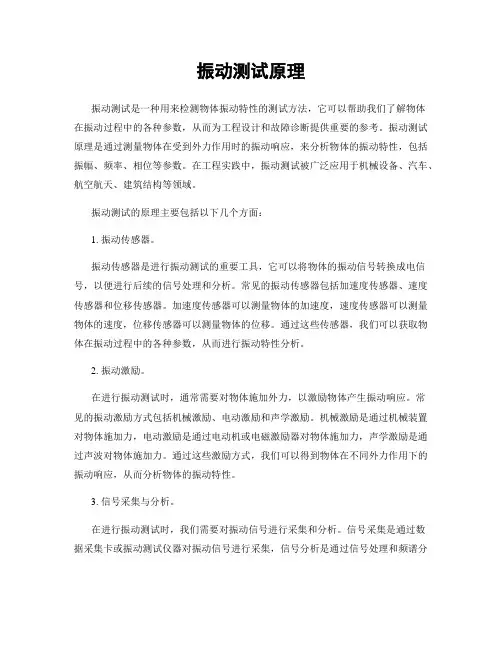

振动测试原理振动测试是一种用来检测物体振动特性的测试方法，它可以帮助我们了解物体在振动过程中的各种参数，从而为工程设计和故障诊断提供重要的参考。
振动测试原理是通过测量物体在受到外力作用时的振动响应，来分析物体的振动特性，包括振幅、频率、相位等参数。
在工程实践中，振动测试被广泛应用于机械设备、汽车、航空航天、建筑结构等领域。
振动测试的原理主要包括以下几个方面：1. 振动传感器。
振动传感器是进行振动测试的重要工具，它可以将物体的振动信号转换成电信号，以便进行后续的信号处理和分析。
常见的振动传感器包括加速度传感器、速度传感器和位移传感器。
加速度传感器可以测量物体的加速度，速度传感器可以测量物体的速度，位移传感器可以测量物体的位移。
通过这些传感器，我们可以获取物体在振动过程中的各种参数，从而进行振动特性分析。
2. 振动激励。
在进行振动测试时，通常需要对物体施加外力，以激励物体产生振动响应。
常见的振动激励方式包括机械激励、电动激励和声学激励。
机械激励是通过机械装置对物体施加力，电动激励是通过电动机或电磁激励器对物体施加力，声学激励是通过声波对物体施加力。
通过这些激励方式，我们可以得到物体在不同外力作用下的振动响应，从而分析物体的振动特性。
3. 信号采集与分析。
在进行振动测试时，我们需要对振动信号进行采集和分析。
信号采集是通过数据采集卡或振动测试仪器对振动信号进行采集，信号分析是通过信号处理和频谱分析对采集到的振动信号进行分析。
通过信号采集与分析，我们可以得到物体在振动过程中的各种参数，如振幅、频率、相位等，从而了解物体的振动特性。
4. 振动特性分析。
振动特性分析是对振动测试得到的数据进行分析和处理，以了解物体的振动特性。
常见的振动特性分析方法包括频谱分析、阶次分析、模态分析等。
频谱分析是通过对振动信号进行傅里叶变换，得到振动信号的频谱图，从而了解物体在不同频率下的振动特性；阶次分析是通过对振动信号进行阶次转换，得到振动信号在旋转机械中的阶次分布，从而了解旋转机械的振动特性；模态分析是通过对振动信号进行模态分解，得到物体的振动模态和振型，从而了解物体的结构动力特性。
振动测量原理振动测量是工程领域中非常重要的一项技术，它可以帮助工程师们了解机械设备的运行状态，及时发现故障，保障设备的安全运行。
振动测量原理是指利用传感器测量物体在空间中的振动状态，通过分析振动信号的频率、幅值、相位等参数，来获取物体的振动特性，从而判断设备的运行状态。
本文将介绍振动测量的原理及相关知识。
振动的基本特性。
振动是物体在空间中周期性的往复运动，它具有频率、幅值和相位等基本特性。
频率是指振动信号的周期性，通常用赫兹（Hz）来表示，振动的频率越高，代表物体振动的周期越短。
振动的幅值是指振动信号的振幅大小，通常用米（m）或毫米（mm）来表示，振动的幅值越大，代表物体振动的幅度越大。
振动的相位是指振动信号的相位差，通常用角度或弧度来表示，相位差可以描述振动信号的起始相位和相对相位。
振动传感器。
振动传感器是用来测量物体振动状态的重要设备，常见的振动传感器包括加速度传感器、速度传感器和位移传感器。
加速度传感器可以测量物体在空间中的加速度变化，通过对加速度信号进行积分，可以得到物体的速度和位移信息。
速度传感器可以直接测量物体在空间中的速度变化，位移传感器则可以直接测量物体的位移变化。
不同类型的传感器适用于不同的振动测量场景，工程师们可以根据具体需求选择合适的传感器进行测量。
振动测量的原理。
振动测量的原理是利用振动传感器采集物体的振动信号，然后通过信号处理和分析，获取物体的振动特性。
信号处理包括滤波、放大、采样等过程，可以提高信号的质量和稳定性。
信号分析则包括频谱分析、时域分析、轨迹分析等方法，可以从不同角度揭示物体的振动特性。
通过对振动信号的处理和分析，工程师们可以了解物体的振动频率、幅值、相位等参数，从而判断设备的运行状态，及时发现故障。
振动测量在工程中的应用。
振动测量在工程领域中有着广泛的应用，它可以用于机械设备的故障诊断、结构的健康监测、飞行器的振动控制等方面。
通过对机械设备进行振动测量，工程师们可以了解设备的运行状态，预测设备的寿命，及时发现故障，减少停机时间。
振动位移的测量原理振动位移是指物体在振动过程中相对平衡位置的偏离程度，是表征振动强度和特征的重要参数。
测量振动位移的原理基于物体的振动特性和测量技术的相结合，包括质点法、光学法、电磁感应法、压电法等多种方法。
质点法是最基本的测量振动位移的方法之一，其原理基于质点振动的特性。
质点法的实质是通过连接振动物体并固定在物体表面的指示物，通过观察指示物在振动过程中的位移来测量振动位移。
这些指示物可以是张紧的线、轻质杆或小球等。
通过测量指示物的位置变化或线长变化，可以获得物体振动位移的大小。
质点法适用于振幅较大、频率较低的振动测量。
光学法是一种常用的非接触性的测量振动位移的方法，其原理基于光波反射和干涉的特性。
光学法常用的方法有激光干涉法、莫尔条纹法等。
其中，激光干涉法主要通过激光束与振动物体上的反射镜相干叠加，形成干涉条纹，进而通过分析干涉条纹的变化来测量振动位移的大小。
莫尔条纹法则是通过测量在振动物体表面上产生的莫尔条纹的变化，来推测其表面上的位移分布情况。
光学法适用于测量较小振幅且频率较高的振动。
电磁感应法是一种常用的非接触性的测量振动位移的方法，其原理基于电磁感应现象。
电磁感应法将一个线圈或传感器放置在振动物体附近，当物体发生振动时，振动物体的磁场和线圈之间的磁通量发生变化，从而在线圈中引起感应电动势。
通过测量感应电动势的大小，可以得到物体的振动位移信息。
电磁感应法适用于测量振幅较小且频率较高的振动。
压电法是一种常用的测量振动位移的方法，其原理基于压电效应。
压电材料在受到外界应力作用下会产生电荷分布的变化，从而产生电压信号。
通过将压电传感器固定在振动物体上，当物体发生振动时，压电传感器感应到物体上的应力变化，并产生相应的电压信号。
通过测量电压信号的大小，可以获得物体的振动位移信息。
压电法适用于测量振幅较大且频率较低的振动。
除了以上几种常用的测量振动位移的方法，还有许多其他方法如声波法、弹性杆法、电容法等。
振动测量系统在航空发动机监测中的应用航空发动机是飞机的心脏，它的安全运行对于飞机的安全性至关重要。
随着航空工业技术的不断发展，机载振动测量系统已经成为了航空发动机监测中的重要手段。
本文将从振动测量系统的基本原理、航空发动机的振动特性、航空发动机振动监测的目的和机载振动测量系统的应用等方面对这一话题进行探讨。
一、振动测量系统的基本原理振动测量系统是一种利用传感器对物体进行振动检测的仪器。
其基本原理是通过传感器精确测量物体发生的振动，将振动信号转换为电信号，并经过放大、滤波等处理后，送入数据采集单元和分析处理单元进行振动特性分析和故障预警等。
二、航空发动机的振动特性航空发动机的振动源主要来自内部和外部两个方面。
内部振动源包括发动机内部的旋转部件、缸体和气门系等；外部振动源包括飞机机身、负载和干扰等。
航空发动机振动既包括低频振动，也包括高频振动。
低频振动主要来源于内部振动源，一般在5~20Hz左右；高频振动主要来自外部振动源，一般在200~5000Hz之间。
航空发动机的振动特性是复杂多样的，需要通过振动测量系统对其进行监测与分析。
三、航空发动机振动监测的目的航空发动机振动监测的目的主要是为了保证发动机的安全性和可靠性。
振动测量系统可以通过对发动机振动特性的监测，及时发现潜在故障，预测机件寿命，提高发动机的运行效率和可靠性。
具体来说，振动测量系统可以实现以下功能：监测发动机的振动特性，发现异常振动情况；对发动机进行故障诊断与预测；通过数据分析和比对，挖掘出发动机的优化性能和隐含故障等。
四、机载振动测量系统的应用机载振动测量系统是近年来航空发动机监测的重要手段之一。
机载振动测量系统通常由传感器、模拟信号处理器、信号采集器和计算机组成。
机载振动测量系统可以实现对航空发动机的实时监测和故障预警。
它能够对发动机振动数据进行实时采集、处理和分析，对发现的故障进行告警提示，提高发动机的安全性和可靠性。
同时，它还可以帮助工程师对发动机进行优化设计和改进，提升发动机的性能和效率。
振动测量的基本原理
一.振动的基本概念
振动是工程中极为常见的现象，尤其在热能动力机械工程中更是如此。
有害的振动可能产生噪音，影响机器的正常工作，造成人体不适，甚至导致零部件损坏。
振动对人体的影响分为全身振动和局部振动。
对人体最有害的振动振动频率是与人体某些器官固有频率相吻合（共振）的频率。
二.振动测量的基本原理
惯性式振动测量仪可简化为一单自由度阻尼振动系统,如下图所示:
设:m—惯性元件质量， k—弹簧刚度， c—阻尼系数
则：质量 m 的运动微分方程为：
考虑相对运动：
则有:
令:
那么:
解得稳态受迫振动为:
其中:
讨论:
①当时:
, , 相对运动的振幅 A* 与振动物体振动加速度的振幅成正比。
可作加速度传感器。
②当时:
,相对运动的振幅 A* 与振动物体速度的振幅成正比。
可作速度传感器。
③当时:
,相对运动的振幅 A* 与振动物体位移的振幅成正比。
可作位移传感器。
