快看！弄懂这些电气电路的图形符号（很全），你再想不会都难！！
电路图是电气工程师的基本技能，电路图和配电图上的元器件都是用字母和编码符号来表达的，所以在电路图中，或者在分析电路图的时候，都要对它们的符号有一定的了解。
所以，记住每一条线路的含义，都是至关重要的。
只要我们把每一种电子元件的符号和电学特性都记得清清楚楚，就可以对其进行分析，并加以解决。
以下是一些常见的电气符号！小伙伴们抓紧学起来吧！
图片有点长，可以放大看噢！#自动化控制##PLC##电工交流圈#。

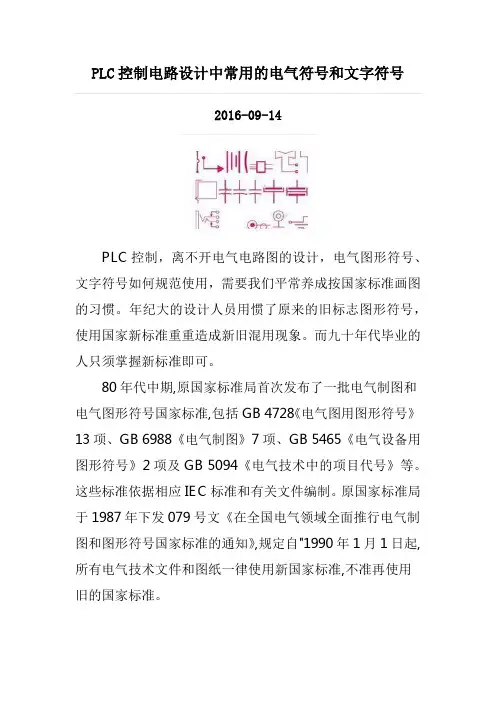

PLC控制电路设计中常用的电气符号和文字符号
2016-09-14
PLC控制，离不开电气电路图的设计，电气图形符号、文字符号如何规范使用，需要我们平常养成按国家标准画图的习惯。
年纪大的设计人员用惯了原来的旧标志图形符号，使用国家新标准重重造成新旧混用现象。
而九十年代毕业的人只须掌握新标准即可。
80年代中期,原国家标准局首次发布了一批电气制图和电气图形符号国家标准,包括GB 4728《电气图用图形符号》13项、GB 6988《电气制图》7项、GB 5465《电气设备用图形符号》2项及GB 5094《电气技术中的项目代号》等。
这些标准依据相应IEC标准和有关文件编制。
原国家标准局于1987年下发079号文《在全国电气领域全面推行电气制图和图形符号国家标准的通知》,规定自"1990年1月1日起,所有电气技术文件和图纸一律使用新国家标准,不准再使用
旧的国家标准。
PLC电气控制中，使用的电气符号图相对少一些，常用电气符号如断路器、接触器、继电器、常开常闭按钮、电磁阀、三相单相交流电机、直流电机、伺服电机、变压器、电抗器、互感器、指示灯、蜂鸣器等则很常见，参见下表：。
Q——电路的开关器件FU——熔断器K M——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关KA 一般是中间继电器.KM或K表示的是接触器.KA是一种特殊的接触器（即开关）A AT 电源自动投入装置AC交流电DC 直流电F U 熔断器G 发电机M电动机HG 绿灯HR红灯HW 白灯HP光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD差动继电器KF闪光继电器KH热继电器KM 中间继电器KOF出口中间继电器K S 信号继电器K T 时间继电器K V(NZ)电压继电器(负序零序)K P 极化继电器K R 干簧继电器K I 阻抗继电器K W(NZ)功率方向继电器(负序零序)KM 接触器K A 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器Q S 隔离开关TA 电流互感器TV 电压互感器W 直流母线YC合闸线圈YT跳闸线圈PQS有功无功视在功率EUI 电动势电压电流SE实验按钮SR复归按钮f 频率Q——电路的开关器件F U——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表P A电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF 相位表P PA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PA R声信号 HA光信号HS指示灯 HL红色灯 HR 绿色灯H G黄色灯 HY白色灯 HW连接片 XB 插头 XP插座XS端子板 XT电线电缆母线W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线W E电力干线 WP M照明干线 WL M应急照明干线WEM 滑触线W T合闸小母线W CL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线 WFS预报音响小母线WPS 电压小母线 WV 事故照明小母线 WE LM 避雷器 F熔断器FU快速熔断器FTF 跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器CE正转按钮S BF反转按钮S BR停止按钮S BS紧急按钮S BE试验按钮S BT复位按钮S R限位开关 SQ接近开关 SQP手动控制开关S H时间控制开关SK液位控制开关 SL 湿度控制开关 SM压力控制开关 SP速度控制开关S S温度控制开关辅助开关S T 电压表切换开关 SV 电流表切换开关 SA整流器 U可控硅整流器 UR 控制电路有电源的整流器 VC变频器UF变流器 UC逆变器 UI 电动机M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM 电磁阀Y V防火阀 YF排烟阀YS电磁锁 YL跳闸线圈 YT合闸线圈 YC 气动执行器 YPAY A电动执行器Y E发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件EE感应线圈电抗器 L 励磁线圈LF消弧线圈L A滤波电容器L L电阻器变阻器R电位器 RP热敏电阻 RT 光敏电阻RL压敏电阻R PS接地电阻R G放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器 BT1BK 液位测量传感器 BL。
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。
