无缝线路铺设新技术毕业设计

高等教育自学考试无缝线路铺设新技术毕业设计毕业设计（论文）评议意见书毕业设计（论文）任务书毕业设计（论文）题目：无缝线路铺设新技术一、毕业设计（论文）内容随着铁路的飞速发展，中国铁路无缝线路也取得了长足的发展，为了适应经济社会发展的需要，今后铁路还将会大范围换铺无缝线路。

本文主要介绍了无缝线路铺设的新技术及铺设无缝线路出现的若干问题。

二、基本要求1、概述中国及国外无缝线路发展概况2、发展无缝线路的意义及简介3、无缝线路主要施工方法及施工工艺4、轨道框架刚度和各种阻力5、胀轨跑道6、无缝线路的养护7、无缝线路发展趋势三、重点研究的问题1、无缝线路的施工工艺2、无缝线路胀轨跑道分析3、无缝线路的养护相关问题4、无缝线路的发展前景四、主要技术指标一、依据《线路大修施工运输组织设计》、《单线作业技术标准》、《修理规则》、《安规》、《技规》等相关规定。

二、施工技术标准以《技规》、《修规》为准则，各项作业标准及质量要求执行《铁路轨道施工规范》和铁道部、铁路局关于线路大修施工的有关文件及段颁布《行细》的有关规定。

五、其他需要说明的问题中文摘要论文题目：无缝线路铺设新技术随着铁路的飞速发展，中国铁路无缝线路也取得了长足的发展，为了适应经济社会发展的需要，今后铁路还将会大范围换铺无缝线路。

本文主要介绍了无缝线路铺设的新技术及铺设无缝线路出现的若干问题关键词：无缝线路、施工方法、病害及养护目录一、无缝线路发展概况1.1无缝线路发展概况 (1)二、无缝线路意义及简介2.1发展无缝线路的意义 (2)2.2无缝线路简介 (3)三、主要施工方法及施工工艺3.1长钢轨运输及卸车作业 (4)3.2单元轨焊接及锁定轨焊接 (9)3.3长钢轨换铺施工 (14)3.4无缝线路应力放散及锁定施工 (15)3.5设置位移观测桩 (18)四、轨道框架刚度和各种阻力4.1轨道框架刚度 (19)4.2轨道刚度决定的因素 (20)4.3线路阻力 (20)五、胀轨跑道5.1胀轨跑道的原因 (22)5.2防止胀轨跑道的措施 (23)六、无缝线路的养护6.1铺设前的线路整修工作 (25)6.2加强铺设初期的整修工作 (26)6.3线路养护维修 (27)6.4故障处理 (27)6.5技术管理 (28)6.6技术培训工作 (29)6.7常备器具、材料 (29)七、无缝线路发展趋势7.1无缝线路发展趋势 (30)一、无缝线路发展概况1.1无缝线路发展概况l915年，欧洲在有轨电车轨道上开始使用焊接长钢轨，焊接轨条长度约为100～200 m。

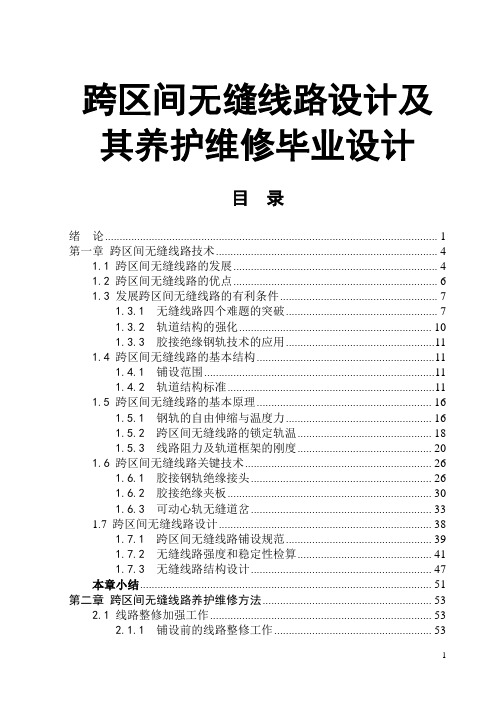

跨区间无缝线路设计及其养护维修毕业设计目录绪论 (1)第一章跨区间无缝线路技术 (4)1.1 跨区间无缝线路的发展 (4)1.2 跨区间无缝线路的优点 (6)1.3 发展跨区间无缝线路的有利条件 (7)1.3.1 无缝线路四个难题的突破 (7)1.3.2 轨道结构的强化 (10)1.3.3 胶接绝缘钢轨技术的应用 (11)1.4 跨区间无缝线路的基本结构 (11)1.4.1 铺设范围 (11)1.4.2 轨道结构标准 (11)1.5 跨区间无缝线路的基本原理 (16)1.5.1 钢轨的自由伸缩与温度力 (16)1.5.2 跨区间无缝线路的锁定轨温 (18)1.5.3 线路阻力及轨道框架的刚度 (20)1.6 跨区间无缝线路关键技术 (26)1.6.1 胶接钢轨绝缘接头 (26)1.6.2 胶接绝缘夹板 (30)1.6.3 可动心轨无缝道岔 (33)1.7 跨区间无缝线路设计 (38)1.7.1 跨区间无缝线路铺设规范 (39)1.7.2 无缝线路强度和稳定性检算 (41)1.7.3 无缝线路结构设计 (47)本章小结 (51)第二章跨区间无缝线路养护维修方法 (53)2.1 线路整修加强工作 (53)2.1.1 铺设前的线路整修工作 (53)2.1.2 铺设初期的整修加强工作 (54)2.2 养护维修方法 (55)2.2.1 线路养护维修作业 (55)2.2.2 无缝道岔养护维修 (58)2.3 故障处理 (60)2.3.1 无缝道岔故常处理 (60)2.3.2 胶接绝缘接头的故障处理 (61)本章小结 (61)第三章专题研究 (62)3.1 钢轨折断原位重焊 (62)3.1.1 国内简况 (62)3.1.2 钢轨折断的危害 (63)3.1.3 铝热焊缝折断的原因 (64)3.1.4 预防焊缝断裂的措施 (64)3.1.5 原位重焊方法 (65)3.2 胀轨、跑道 (70)3.2.1 胀轨、跑道的定义 (70)3.2.2 胀轨、跑道的原因 (73)3.2.3 胀轨、跑道防止措施 (75)3.2.4 胀轨、跑道处理办法 (76)本章小结.................................................................... 错误！未定义书签。

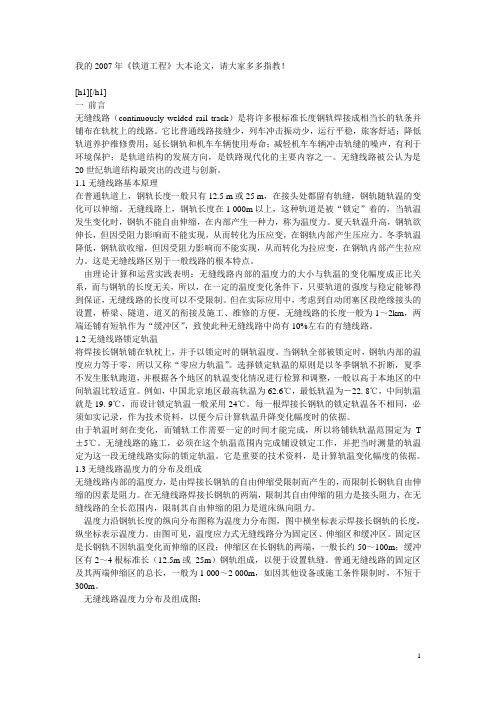

我的2007年《铁道工程》大本论文，请大家多多指教！[h1][/h1]一前言无缝线路（continuously welded rail track）是将许多根标准长度钢轨焊接成相当长的轨条并铺布在轨枕上的线路。

它比普通线路接缝少，列车冲击振动少，运行平稳，旅客舒适；降低轨道养护维修费用；延长钢轨和机车车辆使用寿命；减轻机车车辆冲击轨缝的噪声，有利于环境保护；是轨道结构的发展方向，是铁路现代化的主要内容之一。

无缝线路被公认为是20世纪轨道结构最突出的改进与创新。

1.1无缝线路基本原理在普通轨道上，钢轨长度一般只有12.5 m或25 m，在接头处都留有轨缝，钢轨随轨温的变化可以伸缩。

无缝线路上，钢轨长度在1 000m以上，这种轨道是被“锁定”着的，当轨温发生变化时，钢轨不能自由伸缩，在内部产生一种力，称为温度力。

夏天轨温升高，钢轨欲伸长，但因受阻力影响而不能实现，从而转化为压应变，在钢轨内部产生压应力。

冬季轨温降低，钢轨欲收缩，但因受阻力影响而不能实现，从而转化为拉应变，在钢轨内部产生拉应力。

这是无缝线路区别于一般线路的根本特点。

由理论计算和运营实践表明：无缝线路内部的温度力的大小与轨温的变化幅度成正比关系，而与钢轨的长度无关，所以，在一定的温度变化条件下，只要轨道的强度与稳定能够得到保证，无缝线路的长度可以不受限制。

但在实际应用中，考虑到自动闭塞区段绝缘接头的设置，桥梁、隧道、道叉的衔接及施工、维修的方便，无缝线路的长度一般为1～2km，两端还铺有短轨作为“缓冲区”，致使此种无缝线路中尚有10%左右的有缝线路。

1.2无缝线路锁定轨温将焊接长钢轨铺在轨枕上，并予以锁定时的钢轨温度。

当钢轨全部被锁定时，钢轨内部的温度应力等于零，所以又称“零应力轨温”。

选择锁定轨温的原则是以冬季钢轨不折断，夏季不发生胀轨跑道，并根据各个地区的轨温变化情况进行检算和调整，一般以高于本地区的中间轨温比较适宜。

例如，中国北京地区最高轨温为62.6℃，最低轨温为－22. 8℃，中间轨温就是19. 9℃，而设计锁定轨温一般采用24℃。
