Simulink电力电子仿真模块详细介绍

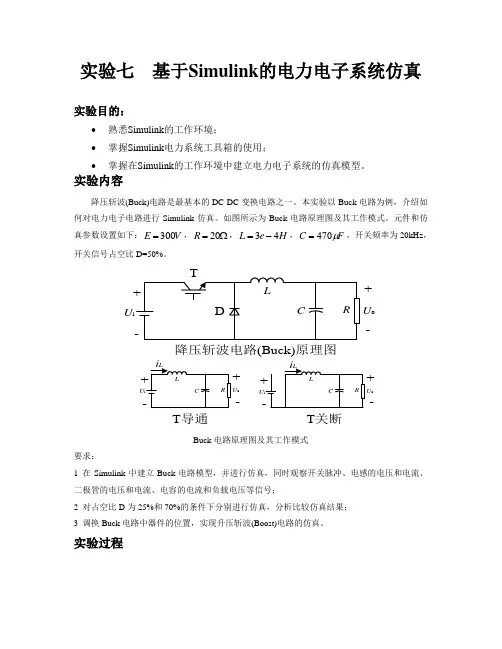

实验七 基于Simulink 的电力电子系统仿真实验目的：• 熟悉Simulink 的工作环境；• 掌握Simulink 电力系统工具箱的使用；•掌握在Simulink 的工作环境中建立电力电子系统的仿真模型。

实验内容降压斩波(Buck)电路是最基本的DC-DC 变换电路之一。

本实验以Buck 电路为例，介绍如何对电力电子电路进行Simulink 仿真。

如图所示为Buck 电路原理图及其工作模式。

元件和仿真参数设置如下：V E 300=，Ω=20R ，H e L 43-=，F C μ470=，开关频率为20kHz ，开关信号占空比D=50%。

oU iU +-oU U +-T 导通oU U +-T 关断降压斩波电路(Buck)原理图Buck 电路原理图及其工作模式要求：1 在Simulink 中建立Buck 电路模型，并进行仿真，同时观察开关脉冲、电感的电压和电流、二极管的电压和电流、电容的电流和负载电压等信号；2 对占空比D 为25%和70%的条件下分别进行仿真，分析比较仿真结果；3 调换Buck 电路中器件的位置，实现升压斩波(Boost)电路的仿真。

实验过程仿真波形1开关信号占空比为50% 2开关信号占空比为25%3开关信号占空比为70%调换元件位置，实现升压斩波仿真R LCoU iU +-+-TD实验结论：经仿真分析可得对于降压斩波电路（buck ）负载电压与开关信号占空比满足；对于升压斩波电路（boost）负载电压与开关频率的关系满足。

这次实验，我更加熟悉了Simulink的工作环境，深刻了解了Mtlab仿真的强大和实用性，也明白了一些使用的技巧，同时掌握了在Simulink的工作环境中建立电力电子系统的仿真模型.通过本次实验，我认识到了建模与仿真的一般性方法，收获甚多，也更进一步了解了Matlab,Matlab不仅仅在平时的编程方面功能强大，在仿真方面也熠熠生辉。

电力电子Simulink仿真——PWM控制### 电力电子Simulink仿真——PWM控制大家好，今天咱们来聊聊那个让无数电气工程师头疼的问题：如何在Simulink中模拟并控制一个电力电子系统？别急，让我来给你娓娓道来。

#### 1. 准备阶段你得有个像样的电力电子系统模型。

想象一下，你面前摆着一堆电线和开关，它们就像是你的“大脑”和“手脚”。

你需要做的是，把那些电线和开关想象成Simulink里的模块，比如“电源模块”、“负载模块”和“PWM控制器”，然后把它们连起来，就像搭积木一样，构建出一个电力电子系统。

#### 2. 设置参数接下来，你得给这些“模块”设置一些参数。

比如，“电源模块”的电压和电流是多少？“负载模块”的功率需求有多大？还有，“PWM控制器”的频率和占空比怎么调？这些参数得根据你的实际需求来定，这样才能确保仿真结果靠谱。

#### 3. 编写代码有了模型和参数，你就可以开始动手编程了。

在Simulink里，你可以使用各种编程语言来编写代码，比如C语言、Python等。

别忘了，还得用上一些库函数，比如“PWM生成器”和“电机控制库”，这样才能让你的电力电子系统动起来。

#### 4. 运行仿真一切准备就绪后，就可以启动仿真了。

点击“运行”按钮，你的电力电子系统就在Simulink中“活”起来了。

这时候，你可以仔细观察系统的行为，看看它是否按照预期工作。

如果发现问题，别慌，调整参数或者重新编写代码，直到找到解决问题的方法。

#### 5. 优化设计在仿真过程中，你可能会发现某些地方不够理想，比如响应速度慢、效率不高或者稳定性差。

这时候，你就得回到之前的步骤，重新审视你的设计和参数设置，进行优化改进。

记住，仿真只是帮你发现问题，真正的解决方案还是要在实际中不断尝试和调整。

#### 6. 结论通过以上步骤，你就能完成一个基本的电力电子系统Simulink仿真。

这个过程虽然看起来有点复杂，但只要你耐心细致，一步步来，一定能够掌握。

simulink的电力系统仿真实验原理电力系统仿真实验原理：电力系统仿真实验是利用Simulink软件对电力系统进行建模、仿真和分析的过程。

该实验主要包括如下几个步骤：1. 建立电力系统模型：在Simulink环境中，根据实际电力系统的结构和特性，利用各种电力元件如发电机、变压器、传输线路、负荷等构建电力系统模型。

可以根据具体需要设置不同的电路参数和拓扑结构，以便对各种电力系统问题进行仿真分析。

2. 设定仿真参数：根据实验要求，设定仿真的时域范围、仿真步长以及模型的输入和输出要求。

例如，可以设定仿真时间为几百毫秒或几秒钟，仿真步长为毫秒级别，以获取系统各个节点的电压、电流等参数。

3. 添加模型控制器：根据需要，可以在模型中添加各种控制器如PID控制器、调速器等，以实现对电力系统的调节和控制。

控制器的参数可以根据实验要求进行设定和调整，以达到理想的控制效果。

4. 进行仿真实验：单击Simulink软件中的"运行"按钮，系统便开始进行仿真计算。

Simulink根据所设定的仿真参数和模型的输入，采用数值计算方法对电力系统进行仿真计算，并输出各个节点的电压、电流等参数。

仿真的过程也可以通过实时仿真功能进行可视化展示。

5. 分析仿真结果：根据仿真结果，可以对电力系统的运行情况进行分析和评估。

例如，可以分析系统的稳定性、安全性、损耗情况等。

如果仿真结果与实际情况存在差异，可以进一步调整电力系统模型和仿真参数，以提高仿真的准确性。

通过Simulink软件的电力系统仿真实验，可以有效地分析和解决实际电力系统中的问题。

同时，仿真实验也为电力系统的运行和优化提供了可靠的依据，减少了实验成本和风险。

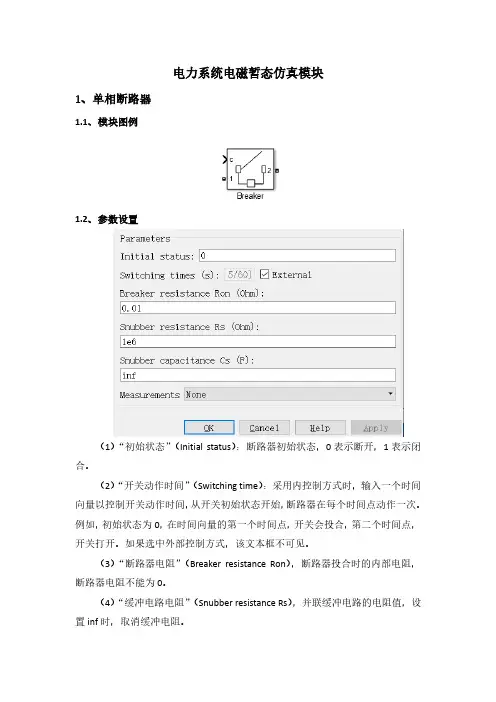

电力系统电磁暂态仿真模块1、单相断路器1.1、模块图例1.2、参数设置（1）“初始状态”（Initial status）：断路器初始状态，0表示断开，1表示闭合。

（2）“开关动作时间”（Switching time）：采用内控制方式时，输入一个时间向量以控制开关动作时间，从开关初始状态开始，断路器在每个时间点动作一次。

例如，初始状态为0，在时间向量的第一个时间点，开关会投合，第二个时间点，开关打开。

如果选中外部控制方式，该文本框不可见。

（3）“断路器电阻”（Breaker resistance Ron），断路器投合时的内部电阻，断路器电阻不能为0。

（4）“缓冲电路电阻”（Snubber resistance Rs），并联缓冲电路的电阻值，设置inf时，取消缓冲电阻。

（5）“缓冲电路电容”（Snubber capacitance Cs），并联缓冲电路的电容值，设置为0时，取消缓冲电容，设置inf时，缓冲电阻为纯电阻性电路。

（6）“测量参数”（Measurements），输出测量参数。

2、三相断路器2.1、模块图例2.2、参数设置（1）“初始状态”（Initial status）：open表示打开状态，close表示闭合状态。

（2）“A相开关动作”（Switching of phase A）：选中后允许A相开关动作。

（3）“B相开关动作”（Switching of phase B）：选中后允许B相开关动作。

（4）“C相开关动作”（Switching of phase C）：选中后允许C相开关动作。

（5）“开关动作时间”（Switching time）：采用内控制方式时，输入一个时间向量以控制开关动作时间，从开关初始状态开始，断路器在每个时间点动作一次。

例如，初始状态为0，在时间向量的第一个时间点，开关会投合，第二个时间点，开关打开。

如果选中外部控制方式，该文本框不可见。

（6）“断路器电阻”（Breaker resistance Ron），断路器投合时的内部电阻，断路器电阻不能为0。

simulink三相可编程电压源模块的描述中括号内的主题是"simulink三相可编程电压源模块的描述"，让我们一步一步来回答这个问题。

Simulink是一款功能强大的数学建模和仿真软件，广泛应用于控制系统和信号处理领域。

在Simulink中，三相可编程电压源模块是一种常见的电路建模元件，用于模拟三相电源的变化电压输出。

一、了解三相电务和电压源在介绍Simulink三相可编程电压源模块之前，我们首先需要了解一些基本的电力知识。

三相电是指由三个相位之间相互120度相位差的正弦波电压组成的电力系统。

三相电是工业界最常见的电力供应形式，其特点是传输效率高、电压稳定、功率大等。

电压源是一种电路元件，可以在电路中提供恒定的电压输出。

在Simulink 中，三相可编程电压源模块可以模拟三相电源的电压输出。

二、Simulink三相可编程电压源模块的介绍在Simulink中，三相可编程电压源模块是一种用于建模三相电源的虚拟电路元件。

该模块提供了对电压值、相位、频率等参数进行编程的功能，可以灵活地模拟各种电源输入情况。

三、三相可编程电压源模块的参数设置三相可编程电压源模块具有以下常用参数：1. 电压幅值（Voltage Amplitude）：用于设置三相电压的峰值大小，单位是伏特（V）。

2. 相位（Phase）：用于设置每个相位的相位差，单位是度（）。

3. 频率（Frequency）：用于设置三相电压的频率，单位是赫兹（Hz）。

通过设置这些参数，我们可以模拟各种三相电源输入情况，如不同的电压幅值、相位差和频率。

四、使用三相可编程电压源模块建立电路模型在Simulink中，可以通过建立一个电路模型来使用三相可编程电压源模块。

以下是一个简单的示例电路模型：1. 创建一个新的Simulink模型。

2. 从Simulink库中选择三相可编程电压源模块，并拖放到模型画布上。

3. 连接模块的输出端口到电路中的其他元件。

simulink 电力系统仿真教材Simulink是一种基于MATLAB的仿真环境，可用于电力系统的建模和仿真。

它提供了电力系统各个组件的建模模块，以及连接这些模块的连线，使得用户可以通过简单的拖拽和连接来建立一个完整的电力系统仿真模型。

在Simulink中，用户可以设置各个组件的参数，并对整个系统进行仿真和分析。

电力系统仿真可以帮助工程师们更好地理解和研究电力系统的运行和性能。

通过仿真，我们可以模拟各种工况下的电力系统运行情况，从而评估系统的稳定性、可靠性和安全性。

同时，仿真还能够辅助设计和优化电力系统，帮助我们更好地理解系统的动态行为和特性。

一本优秀的电力系统仿真教材应该包括以下内容：1.电力系统基础知识：教材应该首先介绍电力系统的基本概念和原理，包括电力系统的组成、拓扑结构和运行原理等。

这部分内容可以通过简单的文字和图表来阐述，以帮助读者理解电力系统的基本工作原理。

2. Simulink基础知识：由于Simulink是电力系统仿真的主要工具，教材还应该介绍Simulink的基本知识，包括如何安装和使用Simulink软件，以及Simulink的基本操作和组件库等。

教材可以通过简单的实例来演示Simulink的基本功能和特点。

3.电力系统建模和仿真：教材应该详细介绍如何在Simulink中建立电力系统的仿真模型，包括电网传输线、发电机、变压器、负载等各个组件的建模方法和参数设置。

教材可以通过具体的案例来演示建模的过程，以帮助读者理解如何将实际的电力系统转化为Simulink模型。

4.仿真结果分析：教材应该指导读者如何对仿真结果进行分析和评估，包括系统的稳定性、功率流分布、电压稳定性等方面的分析。

教材可以介绍一些常用的分析工具和方法，并通过具体的案例来演示分析的过程。

5.实际应用和案例：教材应该提供一些实际的电力系统案例，以帮助读者将仿真结果应用于实际工程中。

这些案例可以包括电力系统的稳态和暂态分析、电力系统的稳定控制和调度等方面的应用。

simulink 电力系统仿真教材简介：Simulink是一种软件工程仿真环境，具有图形化可视化建模工具。

它经常用于电气工程领域中的电力系统仿真。

本教材旨在介绍Simulink在电力系统仿真方面的应用并提供相关教学示例。

第一部分：Simulink基础知识1. Simulink的介绍和安装2. Simulink界面和基本操作3.模型构建和系统参数设置技巧4.信号传递与数据类型第二部分：电力系统基础知识1.电力系统的基本结构和组成2.电力系统的数学建模3.电力系统中常见的设备和元件4.电力系统的传输和分配第三部分：电力系统仿真建模1. Simulink中的电力系统仿真模块2.电力系统仿真建模的基本步骤3.电力系统仿真的常用工具和技巧4.电力系统仿真模型的参数选择和优化第四部分：电力系统仿真案例分析1.单相感性负载仿真模型建立与分析2.三相感性负载仿真模型建立与分析3.发电机与电力系统的并联仿真模型建立与分析4.电力系统的短路故障仿真模型建立与分析第五部分：电力系统实时仿真与调试1. Simulink与实际电力系统的接口方法2.电力系统实时仿真的基础知识3.电力系统实时仿真与调试工具的使用4.电力系统实时仿真案例与应用总结：通过本教材的学习，读者将了解到Simulink在电力系统仿真方面的基本原理、操作技巧和实际应用案例。

Simulink作为一种强大的仿真工具，不仅可以帮助电力工程师实现电力系统的仿真建模，还可以为电力系统的优化和性能评估提供有力支持。

希望本教材能为学习Simulink和电力系统仿真的读者提供帮助，促进他们在电力系统领域的发展和研究。

示波器的使用和数据保存1.示波器的参数" Number of axes" 项用于设定示波器的Y 轴数量，即示波器的输入信号端口的个数，其预设值为"1" ，也就是说该示波器可以用来观察一路信号，将其设为"2" ，则可以同时观察两路信号，并且示波器的图标也自动变为有两个输入端口，依次类推，这样一个示波器可以同时观察多路信号。

"Time range" (时间范围) ，用于设定示波器时间轴的最大值，这一般可以选自动(auto) ，这样X 轴就自动以系统仿真参数设置中的起始和终止时间作为示披器的时间显示范围。

第三项用于选择标签的贴放位置。

第四项用于选择数据取样方式，其中Decimation 方式是当右边栏设为"3" 时，则每3 个数据取一个，设为"5" 时，则是5 中取1 ，设的数字越大显示的波形就越粗糙，但是数据存储的空间可以减少。

一般该项保持预置值"1" ，这样输入的数据都显示，画出的波形较光滑漂亮。

如果取样方式选Sample time 采样方式，则其右栏里输入的是采样的时间间隔，这时将按采样间隔提取数据显示。

该页中还有一项"Floating scope" 选择，如果在它左方的小框中点击选中，则该示波器成为浮动的示波器，即没有输入接口，但可以接收其他模块发送来的数据。

示波器设置的第二页是数据页，这里有两项选择。

第一项是数据点数，预置值是5000 ，即可以显示5000个数据，若超过5000 个数据，则删掉前面的保留后面的。

也可以不选该项，这样所有数据都显示，在计算量大时对内存的要求高一些。

如果选中了数据页的第二项"Save data to workspace" ，即将数据放到工作间去，则仿真的结果可以保存起来，并可以用MATLAB 的绘图命令来处理，也可以用其他绘图软件画出更漂亮的图形。

电力电子Simulink仿真——PWM控制哎呀，这可是个不小的挑战啊！不过，既然咱们已经来到了这个话题，那就得好好聊聊电力电子Simulink仿真——PWM控制呗！别急，我先给大家普及一下这个概念。

PWM(Pulse Width Modulation,脉宽调制)控制呢，就是通过改变脉冲的宽度来实现对电机转速的控制。

听起来好像挺高深的，其实呢，就像是你用手掐着秒表计时一样简单。

只不过，这个“手”不是人的手，而是计算机的芯片哦！那么，我们为什么要用Simulink来仿真PWM控制呢？原因很简单啦，因为Simulink是一个非常强大的模型仿真工具，它可以帮助我们快速地搭建出各种电路模型，并且可以直观地观察到这些模型在工作过程中的各种参数变化。

而PWM控制正是其中的一个重要应用场景哦！好了，废话不多说，我们现在就开始进入正题吧！我们需要了解一下PWM控制的基本原理。

PWM控制的核心思想就是：通过改变脉冲的宽度来实现对电机转速的控制。

具体来说，就是让电机在一个周期内以不同的时间占空比通电和断电。

这样一来，就可以实现对电机转速的精确调节了。

接下来，我们来看看如何使用Simulink来进行PWM控制的仿真吧！我们需要打开Simulink软件，然后创建一个新的模型。

在这里，我们可以选择“电气”模块作为我们的基础模块。

接着，我们需要添加一些元件来实现PWM控制的功能。

比如说，我们可以添加一个“方波发生器”元件来产生PWM信号；还可以添加一个“放大器”元件来增强信号的幅度；我们还需要添加一个“电机驱动器”元件来将PWM信号传递给电机。

在添加完这些元件之后，我们就可以开始进行仿真了。

只需要将各个元件连接起来，并且设置好各个元件的参数，就可以启动仿真了。

在仿真过程中，我们可以通过观察输出信号的变化来判断PWM控制是否正常工作。

如果一切顺利的话，你就可以看到电机的转速随着输入信号的变化而发生了相应的变化哦！当然啦，要想得到一个准确的仿真结果，我们还需要不断地调整各个元件的参数。

山东电力高等专科学校学报Journal of Shandong Electric Power Coll e ge 第13卷第3期0引言电力电子技术是有效地使用电力半导体器件、应用电路和设计理论以及分析开发工具，实现对多电量的高效能变换和控制的一门技术，它包括电压、电流、频率和波形等方面的变换。

又与现代控制理论、材料科学、电机工程、微电子技术等领域密切相关，已逐步发展成为一门多学科互相渗透的综合性学科。

《电力电子技术》课程教学内容涉及电力电子器件结构及整流、斩波、逆变、交流调压等基本变换电路，分析各种电路的电压电流波形是课堂讲授和学生学习的重要内容之一。

随着讲授内容的进行，需要同步画出一些复杂电压、电流信号的波形图，但课堂板书非常费力费时，若需要改变参数,所有的图形又要重新画出,非常不方便。

因此传统的教学方式使教师在课堂上都很难用简单的语言论述清楚，学生仅凭听讲很难深入理解，仅靠教材自学就更困难了。

由美国MathWorks公司推出的Matlab下动态建模仿真工具———Simulink,为解决此类问题提供了很好的途径。

1Matlab/Simulink的简介Matlab是一种功能强、效率高、便于进行科学和工程计算的交互软件包。

目前该软件提供两种系统仿真方法：一是采用直译式语言进行编程，即通过对系统建模，列出一系列状态的表达式，求解出结果，此方法不直观，学习比较困难；另一是利用图形化的通用模块进行仿真，即只需拖动鼠标便可迅速建立系统框图模型,大部分情况无需编写一行代码，从而使建模工作大大简化，学习比较容易。

Simulink是Matlab软件包中最重要的功能模块之一，是交互式、模块化的建模和仿真的动态分析系统。

在电力电子领域，通常利用Simulink建立电力电子装置的简化模型并连接成系统，即可直接进行控制器的设计和仿真。

同时Simulink模块对C 语言代码提供了很好的支持，既可以工作在交互式图形环境下，也可以工作在Matlab指令语言模式的批处理模式。

下篇电机学MATLAB仿真MATLAB因其完整的专业体系和先进的设计开发思路，在多个领域得到了广泛应用。

其产品SIMULINK是一个动态系统建模、仿真和综合分析的集成软件包，在SIMULINK提供的图形用户界面（GUI）上，只要进行鼠标的简单拖拉操作就可构造出复杂的仿真模型，它能让使用者在可视化图形方式下以最小的代价来模拟系统的动态运行过程。

电机的SIMULINK仿真模型构建主要使用SIMULINK中的电力系统仿真模块库（SimPowerSystem），该库是由加拿大的Hydro Quebec公司和TECSIM International公司共同开发的，功能非常强大，可以应用于电路、电力电子系统、电机系统、电路系统等领域的仿真。

使用者可以在仿真进程中改变感兴趣的参数，实时地观察系统行为的变化。

为加深学生对电机学理论知识及先前实验的理解，本教材下篇应用MATLAB R2009b 软件，借助于MATLAB/SIMULINK强大功能，对电机与拖动控制中主要实验进行建模仿真。

第九章Simulink简介其产品SIMULINK是一个动态系统建模、仿真和综合分析的集成软件包，在SIMULINK 提供的图形用户界面（GUI）上，只要进行鼠标的简单拖拉操作就可构造出复杂的仿真模型，它能让使用者在可视化图形方式下以最小的代价来模拟系统的动态运行过程。

SIMULINK 是Simulation和Link两个英文单词的缩写，意思是仿真链接，MATLAB模型库都在此环境中使用，从模型库中提取模型放到SIMULINK的仿真平台上进行仿真。

所以，有关SIMULINK的操作是仿真应用的基础。

电机的SIMULINK仿真模型构建主要使用SIMULINK中的电力系统仿真模块库（SimPowerSystem），该库是由加拿大的Hydro Quebec 公司和TECSIM International公司共同开发的，功能非常强大，可以应用于电路、电力电子系统、电机系统、电路系统等领域的仿真。

电力电子Simulink仿真——PWM控制探索电力电子Simulink仿真——PWM控制大家好，今天我想跟你们聊聊电力电子中的PWM控制。

这个技术可是电力系统中的“心脏”，它能让电能在传输和转换过程中更加高效、稳定。

咱们先从基础说起，PWM 是什么？简单来说，PWM就是脉宽调制，它能通过调整开关管的导通时间来改变输出电压或电流的大小。

这听起来是不是有点复杂？别急，让我用大白话给你们解释一下。

想象一下，如果你要给一个电灯调光，你不可能直接去拧那个灯泡，那样太麻烦了。

但你可以用一个遥控器，按下不同的按钮，就能让灯光变亮或变暗。

这就是PWM的精髓所在。

通过调整开关管的导通时间，我们就能控制电路中电流的变化，从而实现对电压或功率的控制。

那么，PWM控制是怎么工作的呢？简单来说，它分为两个阶段。

第一阶段是调制阶段，也就是我们通常说的脉冲宽度调制。

在这一阶段，控制器会根据需要调整开关管的导通时间，从而产生一系列脉冲信号。

这些脉冲信号就像遥控器上的按钮一样，决定了开关管何时打开，何时关闭。

第二阶段是驱动阶段，也就是实际的开关动作。

在这一阶段，我们根据之前产生的脉冲信号，让开关管按照设定的时间导通和关断，从而实现对电流的控制。

说到PWM控制，大家可能会想到一些常见的应用场景，比如交流电机控制、直流电机控制、电源管理等。

在这些应用中，PWM控制都扮演着至关重要的角色。

比如，在交流电机控制中，PWM可以用于调节电机的转速和扭矩；在直流电机控制中，PWM 则可以用于实现平滑的启动和停止，减少电机的机械应力。

而在电源管理方面，PWM控制更是能让我们轻松应对各种复杂的电源需求，无论是稳压还是调频，都能游刃有余。

不过，PWM控制虽然强大，但也并非没有挑战。

它的实现需要精确的数学模型和算法支持。

这就需要我们深入研究电力电子的工作原理，了解各种元件的特性，这样才能设计出既高效又稳定的PWM控制策略。

PWM控制还涉及到一些复杂的控制算法，比如空间矢量脉宽调制、重复周期调制等。

基于Simulink库的数字电路仿真常用模块介绍1. MATLAB/Simulink语言MATLAB工具软件是集数值计算、符号运算、图像处理等强大功能于一体的科学计算语言。

作为强大的科学计算平台, 它几乎能够满足所有的计算需求。

而Simulink是MATLAB的一个分支, 主要用于实现对工程问题的建模和动态仿真。

尤其是在模型化浪潮的背景下, 提供了这样的一个软件包。

使得建模仿真如同搭积木一样简单。

其中的运算模块(Math), 电源系统模块(Power System Blockset ), 附加库(Simulink Extres)模块等系统模块，为实现理论课程教学的“建模—仿真—分析”提供了强有力的工具和极大的方便。

2. 引入Simulink仿真的优势众所周知，数字电路课程是电类专业一门重要的专业基础课（主干课）。

学生学好该课程对后续专业课的学习至关重要。

由于该课程涉及的主要内容是一些分析波形的问题，而且抽象、难于理解。

借助仿真辅助学习，对课程的学习将有很大的帮助。

仿真软件采用MA TLAB/Simulink库。

即可以进行静态仿真也可以进行动态仿真。

在数字电路课程教学中以Simulink库建模进行动态仿真为主, 这种教学方式非常直观、形象、清晰, 学生易于接受。

从中起到良好的教学效果。

3. 常用模块简介本着以授课内容为原则，兼顾实验、课程设计，提出一个常用模块的菜单，并指出各个模块的功能、使用方法以及相关模块的优缺点。

供学生在进行仿真时很方便的使用。

根据数字电路课程内容，以门电路组合逻辑电路；触发器时序逻辑电路为主要内容的思路。

3.1 主模块（基本逻辑关系）六种常用的逻辑关系，位于Simulink库中Maths Operations 子库中的Logical Operator模块，将其拖动到所建M文件中。

然后，双击该模块后将出现以下六种逻辑关系，按需选择。

四种常用的触发器，位于Simulink Library中Simulink Extras子库中的Flip Flops模块。

Simulink电力电子仿真模块详细介绍1、二极管1.1、电路符号和静态伏安特性：1.2、模块图标：1.3、外部接口：二极管模块有2个电气接口和1个输出接口。

2个电气接口（a,k）分别位于二极管的阳极和阴极。

输出接口（m）输出二极管的电流和电压测量值（Iak、Vak），其中电流单位A，电压单位V。

1.4参数设置：（1）Resistance Ron：导通电阻，单位Ω，当电感为0时，电阻不能为0；（2）Inductance Lon：电感，单位H，当电阻为0时，电感不能为0；（3）Forward voltage Vf：正向电压，当二极管正向电压大于Vf后，二极管导通；（4）Initial current Ic：初始电流，通常为0；（5）Snubber resistance Rs：并联缓冲电路的电阻值，设置inf时取消缓冲电阻；（6）Snubber capacitance Cs：缓冲电路电容值，单位F，当电容为0时，取消缓冲电容；设置inf时，缓冲电路为纯电阻性电路；（7）Show measurement port:选中复选框，出现测量输出接线口m，可观测二极管的电流和电压值。

2、晶闸管模块2.1、原理当晶闸管承受正向电压（Vak＞0）且门极有正的触发脉冲（g＞0）时，晶闸管导通。

触发脉冲必须足够宽，才能使阳极电流Iak大于设定的晶闸管擎住电流I1，否则晶闸管任要转向关断。

导通晶闸管阳极电流下降到0，或者承受反向电压时关断。

2.2、电路负荷和静态伏安特性2.3、模块图例详细模块简化模块2.4、外部接口晶闸管模块有2个电气接口，1个输入接口和1个输出接口。

2个电气接口（a，k）分别对应晶闸管的阳极和阴极。

输入接口（g）为门极逻辑信号。

输出接口（m）输出晶闸管的电流和电压测量值（Iak、Vak），其中电流单位为A，电压单位为V。

2.5、参数设置：（1）Resistance Ron：导通电阻，单位Ω，当电感为0时，电阻不能为0；（2）Inductance Lon：电感，单位H，当电阻为0时，电感不能为0；（3）Forward voltage Vf：正向电压，晶闸管的门槛电压Vf；（4）Latching current Il：擎住电流，（简单模块无该选项）；（5）Turn-off time Tq：单位s，它包括阳极电流下降到0的时间和晶闸管正向阻断的时间，（简单模块无该项）；（6）Initial current Ic：初始电流，单位A，当电感值大于0时，可以设置仿真开始晶闸管的初始电流值，通常为0；（7）Snubber resistance Rs：并联缓冲电路的电阻值，设置inf时取消缓冲电阻；（8）Snubber capacitance Cs：缓冲电路电容值，单位F，当电容为0时，取消缓冲电容；设置inf时，缓冲电路为纯电阻性电路；（9）Show measurement port:选中复选框，出现测量输出接线口m，可观测晶闸管的电流和电压值。
