利用X射线检测铜线的解决方案-中文

电力电缆现场检测中应用X射线数字成像技术的分析摘要：改革开放以来，我国经济得以迅猛发展，城市化建设的步伐不断加快。

而电力作为经济建设的基础性行业，其运行情况对城市化的建设、工业生产乃至人们的生活等多方面都具有极大的影响。

但是在实际的城市建设中，电缆事故情况屡有发生，这不但为国家造成了极大的经济损失，同时也严重的影响到了城市化的建设、经济的发展。

而X射线数字成像技术则是一种新型的电缆检测方法，从而帮助人们对电缆的损坏情况、当前电缆的质量等进行准确评估。

以保证电缆的安全使用，减少经济损失。

本文主要就X射线数字成像技术的电力电缆检测原理、该技术使用时的注意事项、使用该技术进行电力电缆检测的意义及技术分析等内容进行相关论述。

关键词：X射线；数字成像技术；电力电缆；检查在当今时代，电力电缆承担着极为重要的电力传输作用，是城市化建设中电力输配网中非常重要的一个载体。

而在实际的城市化建设中，电力电缆发生故障的概率却非常的高。

该情况的发生是导致供电无法正常的一个主要原因，严重的影响到了企业的生产、人们的生活、城市的建设、经济的发展等多方面。

当然引发电力电缆故障的原因是多方面的，其中包括外力的人为破坏、施工的工艺、自身的产品质量这几方面。

但是无论是哪一方面出现了问题，都将对电力电缆的正常化运行带来极大的负面影响作用。

因而为了保证电力电缆的正常化使用，降低国家的经济损失，采用有效的方法在不破坏电力电缆外观的情况下，对其进行快速的、准确的检查是非常有必要的。

而X射线成像技术恰好可以满足人们电力电缆检测的这一需求，是一种值得进行推广的技术检测方法。

一、 X射线数字成像技术的电力电缆检测原理这是一项近些年来刚新兴起来的无损害性的射线检测方法，其的工作原理主要是通过X射线对检测物体进行照射，进而让X射线通过检测物体。

而后在通过射线探测器，将X射线射透物体所得到的信号进一步进行处理，转换为数字信号。

这些数字信号通过计算机的数据处理，以图像的形式呈现出来，并同时被存储于计算机内。

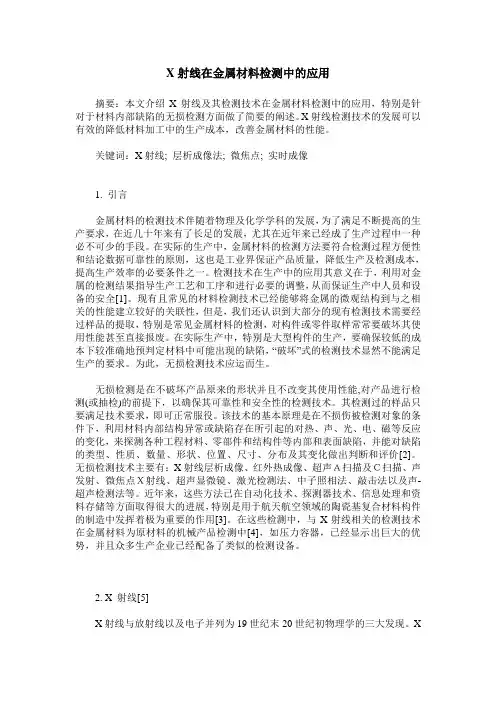

X射线在金属材料检测中的应用摘要：本文介绍X射线及其检测技术在金属材料检测中的应用，特别是针对于材料内部缺陷的无损检测方面做了简要的阐述。

X射线检测技术的发展可以有效的降低材料加工中的生产成本，改善金属材料的性能。

关键词：X射线; 层析成像法; 微焦点; 实时成像1. 引言金属材料的检测技术伴随着物理及化学学科的发展，为了满足不断提高的生产要求，在近几十年来有了长足的发展，尤其在近年来已经成了生产过程中一种必不可少的手段。

在实际的生产中，金属材料的检测方法要符合检测过程方便性和结论数据可靠性的原则，这也是工业界保证产品质量，降低生产及检测成本，提高生产效率的必要条件之一。

检测技术在生产中的应用其意义在于，利用对金属的检测结果指导生产工艺和工序和进行必要的调整，从而保证生产中人员和设备的安全[1]。

现有且常见的材料检测技术已经能够将金属的微观结构到与之相关的性能建立较好的关联性，但是，我们还认识到大部分的现有检测技术需要经过样品的提取，特别是常见金属材料的检测，对构件或零件取样常常要破坏其使用性能甚至直接报废。

在实际生产中，特别是大型构件的生产，要确保较低的成本下较准确地预判定材料中可能出现的缺陷，“破坏”式的检测技术显然不能满足生产的要求。

为此，无损检测技术应运而生。

无损检测是在不破坏产品原来的形状并且不改变其使用性能,对产品进行检测(或抽检)的前提下，以确保其可靠性和安全性的检测技术。

其检测过的样品只要满足技术要求，即可正常服役。

该技术的基本原理是在不损伤被检测对象的条件下，利用材料内部结构异常或缺陷存在所引起的对热、声、光、电、磁等反应的变化，来探测各种工程材料、零部件和结构件等内部和表面缺陷，并能对缺陷的类型、性质、数量、形状、位置、尺寸、分布及其变化做出判断和评价[2]。

无损检测技术主要有：X射线层析成像、红外热成像、超声Ａ扫描及Ｃ扫描、声发射、微焦点Ｘ射线、超声显微镜、激光检测法、中子照相法、敲击法以及声-超声检测法等。

铜及铜合金分析方法X射线荧光光谱法（波长色散型）编制说明中铝洛阳铜加工有限公司2020年11月铜及铜合金分析方法X射线荧光光谱法（波长色散型）（预审稿）编制说明一、工作简况1.1任务来源根据工信厅科〔2019〕126号和有色标委[2019]73号《关于转发2019年第二批有色金属国家、行业、协会标准制（修）订项目计划的通知》，其中行业标准序号序号101（项目编号“2019-0461T-YS”），《铜及铜合金分析方法X射线荧光光谱法（波长色散型）》行业标准由中铝洛阳铜加工有限公司、西南铜业有限公司、中铝沈阳有色金属加工有限公司等负责起草，完成年限为2021年。

1.2 立项目的和意义YS/T 483-2005《铜及铜合金分析方法X射线荧光光谱法（波长色散型）》发布、实施于2005年，涉及元素14个，近年来随着科学技术的进步、新产品的研发生产以及光谱仪器的快速发展，原标准中部分条款内容以及标准的适用范围已经不能完全满足现产品检测的需要，如T17490中银、高锰铝青铜中锰等元素的检测远高于方法上限；另外一些铜合金如C19910中钛、C16200中的镉、白铜中的钴、铋黄铜中铋以及锑黄铜的锑等元素、C14700中的硫等原方法标准中没有涉及。

因此，对《铜及铜合金分析方法X射线荧光光谱法（波长色散型）》行业标准的修订十分必要，且迫在眉睫。

1.3项目编制组及分工标准制订计划任务正式下达后，立即成立了标准编制组，并落实起草任务，确定标准的主要起草人，拟定该标准的工作计划。

具体分工为：中铝洛阳铜加工有限公司总负责，试验方案确定、市场和铜行业信息收集、资料汇总分析及执笔；西南铜业有限公司、中铝沈阳有色金属加工有限公司、紫金矿业集团股份有限公司、广东省工业分析检测中心、国家再生有色金属橡塑材料质量监督检验中心（安徽）、铜陵有色金隆铜业有限公司、白银有色集团股份有限公司等单位负责补充市场信息和标准数据的验证。

各企业分工明确，紧密合作，共同完成标准的修订工作。

如何运用X射线技术进行文物鉴定与分析文物作为人类历史的见证，具有重要的历史、文化和学术价值，因此保护和研究文物一直是人们关注的焦点。

X射线技术作为一种非破坏性的分析方法，被广泛运用于文物的鉴定和分析领域。

本文将重点探讨如何运用X射线技术进行文物的鉴定和分析。

一、X射线技术概述X射线技术是指利用X射线的特性对物质进行非破坏性检测和分析的技术手段。

X射线技术在文物鉴定与分析中具有以下特点：首先，X射线可以穿透较厚的物质，使其具有穿透性分析能力；其次，X射线可以检测物质的成分和结构，从而对文物的材料和制作工艺进行分析；再次，X射线技术不损伤文物，保护了文物的完整性。

二、X射线技术在文物鉴定中的应用1. 鉴别文物的真伪文物的真伪是文物鉴定的基本目标之一。

通过X射线技术可以检测文物的内部结构和成分，判断文物的材质和工艺是否符合历史背景和制作时期。

例如，通过X射线显像可以分辨出真伪钱币的内部结构是否符合历史编年和制作工艺。

2.分析文物的材料文物的材料分析对于了解文物的历史背景和制作工艺具有重要意义。

X射线荧光光谱分析技术可以测定文物中的元素成分，从而推断文物的材料来源、制作年代和制作工艺。

例如，通过X射线荧光光谱分析可以确定文物中金属的成分和比例，以判断文物的真伪和时代背景。

3.检测文物的内部结构一些文物内部藏有宝贵的信息，例如墨宝、藏经、佛像等。

通过X 射线显像技术可以观察文物的内部结构，揭示文物的制作工艺和历史演变。

例如，通过X射线显像可以观察到藏经内的经文内容、墨宝的制作工艺和佛像内部的构造。

三、X射线技术在文物保护中的应用1.确定文物的病害和损伤文物在长时间的保存和展示过程中往往会出现各种病害和损伤，例如铜锈、锈蚀、裂纹等。

通过X射线技术可以观察和分析文物的内部病害和损伤情况，为文物的修复和保护提供科学依据。

2.监测文物的环境变化文物保存的环境对文物的保护至关重要。

X射线技术可以监测并分析文物周围环境的变化，例如温湿度、辐射等因素的变化。
