配电网故障问题与处理技术分析

配电网系统在运行期间会受到多项因素的影响，会发生各种故障。为了确保配电网系统在运行过程中不会出现问题，要做好相应的分析工作。下面，针对配电网故障与处理内容进行分析，希望文中内容对相关工作人员，以及整个行业的健康发展能够有所帮助。

标签：配电网;故障问题;处理技术

配电网在运行过程中可能会出现各种不同类型的故障，这些故障的出现，将会对配电网的运行造成影响。配电网在运行期间，一旦出现故障，就必须采取合理的技术对故障进行处理，通过科学的处理，使配电网能够恢复运行，确保配电网运行的稳定性，为人们提供高质量的电能。

1 单相接地故障的处理

配电网指的是从输电能网，通过各种配电设施就地分配，或者依据电压等级差别，将电能分配给不同的电力网，电网由电缆、杆塔、隔离开关、电缆等多项设施共同工程，配电网在运行期间经常会出现各种故障，因此，需要做好相应的分析工作。

人们在配电网单相接地故障处理领域的研究已经取得了一定研究成果，在实际处理过程中，可以采取外加信号法和立利用故障信号法两种不同方式。前者可以分为强注入法和弱注入法;后者则可以分为故障稳态信号法和故障暂态信号法。

单相接地选线和地位选择长期以来都是人们研究的重点内容，但是选线和定位都并非单线接地故障的处理的全部内容，这也是人们在问题研究与分析过程中，需要重点注意的一项内容[1]。关键处理包括的具体内容如下：及时熄灭电弧，避免故障进一步扩大，造成更加严重的不良影响，对多电压进行合理抑制，从而使永久性单相接地能够继续为用户提供供电服务。

2 馈线自动化技术的应用

对于馈线自动化技术的应用探讨是在自动化开关相互配合的基础上进行的，在该过程中，不需要构建通信网，仅通过自动化开关之间的相互配合就能够完成相应的故障处理工作。

重合器与电压-时间型分段器配合的故障处理方式是一种具有代表性的方式，同時对该系统的合理应用，能够实现对各项分段参数内容的恰当整定，在实际问题处理过程中，若整定不当，一方面会致使故障隔离范围不断扩大，造成不良影响，另一方面也会延长出现问题区域供电恢复的所需时长，这将会影响人们的正常，由此可见，做好整定工作意义重大。

10kV配电线路故障定位及在线监测（控）系统

技术规范书

批准：

审核：

拟制：

总 则 1．本“规范书”明确了某城市供电公司配电线路故障定位及在线监测（控）系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述

配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

配电线路故障定位及在线监测（控）系统主要用于中高压输配电线路上，可检测短路和接地故障并指示出来，可以实时监测线路的正常运行情况和故障发生过程。该系统可以帮助电力运行人员实时了解线路上各监测点的电流、电压、温度的变化情况，在线路出现短路、接地等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。

故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求

1.2.1 当线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运行信息和太阳能充电电压、电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。

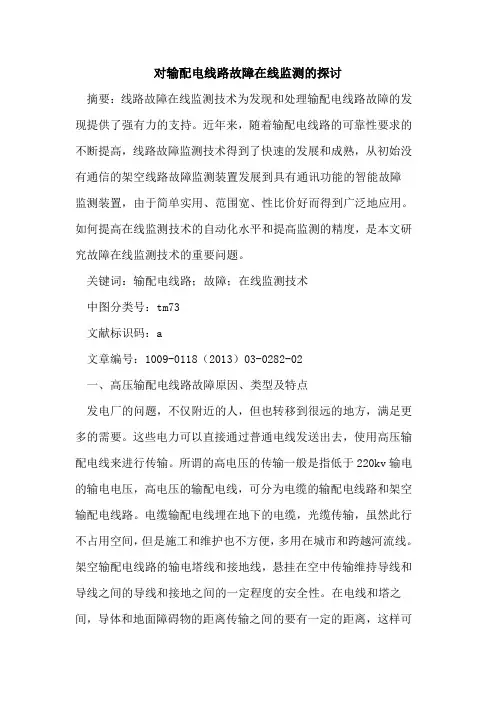

对输配电线路故障在线监测的探讨

摘要：线路故障在线监测技术为发现和处理输配电线路故障的发现提供了强有力的支持。近年来，随着输配电线路的可靠性要求的不断提高，线路故障监测技术得到了快速的发展和成熟，从初始没有通信的架空线路故障监测装置发展到具有通讯功能的智能故障监测装置，由于简单实用、范围宽、性比价好而得到广泛地应用。如何提高在线监测技术的自动化水平和提高监测的精度，是本文研究故障在线监测技术的重要问题。

关键词：输配电线路；故障；在线监测技术

中图分类号：tm73

文献标识码：a

文章编号：1009-0118（2013）03-0282-02

一、高压输配电线路故障原因、类型及特点

发电厂的问题，不仅附近的人，但也转移到很远的地方，满足更多的需要。这些电力可以直接通过普通电线发送出去，使用高压输配电线来进行传输。所谓的高电压的传输一般是指低于220kv输电的输电电压，高电压的输配电线，可分为电缆的输配电线路和架空输配电线路。电缆输配电线埋在地下的电缆，光缆传输，虽然此行不占用空间，但是施工和维护也不方便，多用在城市和跨越河流线。架空输配电线路的输电塔线和接地线，悬挂在空中传输维持导线和导线之间的导线和接地之间的一定程度的安全性。在电线和塔之间，导体和地面障碍物的距离传输之间的要有一定的距离，这样可以对配电线来完成的监测任务。

电力系统的传输主要有两种：交流输电和直流输电方式。在我国，大多数是ac传输模式。电力系统的操作是在不同的操作条件下（如负载电平，输出配置，系统的布线，故障等）在电力系统中的设备的工作状态。电力系统的操作条件通常可以与三组方程，用于描述系统的组件和它们的控制的动态规则的一组微分方程，两套代数方程组，分别进行说明，构成电力系统的正常运行等式和不等式约束。平等约束的电力本身的性质决定的，也就是说，在任何一个时间由系统发出的有功功率和无功功率，系统立即改变对应的负载功率（包括发射功率）。涉及的电能质量和电力设备的安全运行参数的不等式约束，他们应该在范围内的安全操作。根据不同的工作条件，电力系统的运行状态，可分为安全状态，警报状态和故障状态。传输之间的各种工作条件下，需要实现的控制手段，如预防控制，校正控制和稳定控制系统，紧急控制和恢复控制，这些统称为安全控制。电源系统在保证电能质量、安全、可靠电力供应的前提下，应该是实现经济运行，通过试图调整负荷曲线，提高设备利用率，合理利用电力资源，减少煤炭消耗，辅助电源和网损来获得最佳的经济价值。安全状态是指电力系统的频率，每个点上的电压，每个元素的负载是在一个预定的允许值的范围，并且当系统引起的干扰由于负载波动或故障仍然致偏离正常操作状态。因此，由于发电，输电和使用在任何时刻必须确保平衡和用电负荷如有变更，在任何时候，安全状态实际上是一个动态的平衡，通过正常的调节控制（包括频率和电压一即有功功率和无功功率调节）可以持续。警报状态是指该系统作为一个整体仍然是在安全要求的范围内，但附近的阈值的安全范围内的单个组件或本地网络的操作参数。

２０１０年第２７期　（总第１６２期）　鸯妻懒　ＮＯ．２７．２０１　０　（ＣｕｍｕｌａｔｉｖｅｔｙＮＯ．１６２）　

线路监测系统在线路故障检测中的应用　刘春媚，史新华　（河北省任丘市电力局，河北任丘０６２５５０）　摘要：线路监测系统是为了解决县供电企业查找故障难的问　题。这套具有远程传榆能力的可分布监控、集中管理、即时通　知型的智能化电力线路管理系统，能够使工作人员足不出户　就能全面掌握线路运行情况，并在线路故障时快速查找故障　点，排除故障恢复供电，为企业挽回大量的经济损失。　关键词：线路监测系统；故障检测；主机；从机　中图分类号：１＇Ｍ７１５　文献标识码：Ａ　文章编号：１００９—２３７４（２０１０）２７—００９４一Ｏｌ　县供电企业一般多为城网结构，农网线路复杂，一旦出现　线路故障不仅浪费大量的人力、物力，还会影响城市建设、居　民用户、企事业单位、学校等的生产、生活用电，无形损失巨　大。工作人员查找和排除故障会花费较多时间，特别是在发　生停电故障后，人工查找故障点的时间远远大于故障处理时　间，如果工作人员能够减少故障地点查找所耗费的时间，尽快　赶到故障位置，排除故障恢复供电，就可以为企业挽回大量的　经济损失。　线路监测系统的产生和应用就是为了解决这一问题。线　路监测管理系统可安装在输配电线路上，用于在线监测线路　运行、故障情况及线路参数，是一套具有远程传输能力的可分　布监控、集中管理、即时通知型的智能化电力线路管理系统。　在系统中，检测终端分布挂装在电力传输网络上需要监测的　位置（如各分支处、各事故多发事段、电缆接头上等），可以实　时监测线路运行情况，在线路出现短路故障、接地故障、过载、　停电等情况下，将采集的特征数据在数十秒内传送到监测中　心，监测中心报警显示，并发信息给维护值班人员手机，显示　线路变化情况。工作人员可以足不出户，全面掌握线路运行　情况。　线路监测系统硬件设备由三部分组成。第一部分是安装　在电力线路上的故障检测终端含数据转发终端；第二部分是　安装在监控中心的通信交换机，该交换机负责接收故障检测　终端发送上来的报警信息，向管理人员报告报警内容等；第三　部分是安装在监控中心，与通信交换机连接的监控主机，该监　控主机上运行监控系统的软件，是整个系统的核心。
