第 十五 周（第 1.2 讲）
课 题 电流源与电压源的等效变换 课 型 新讲课
教授教养目的 控制电压源电流源之间的等效变换办法,懂得两种电源模子的特征.
教授教养重点 电压源和电流源之间的等效变换办法.
教授教养难点 电压源和电流源之间的等效变换办法.
教授教养手腕 运用多媒体演示平台
【教授教养进程】：
导入新课：
电路中的电能都是由电源来供给的,对负载来说,电源是电压的供给者,也可以算作是电流的供给者.
讲解新课：
一、电压源
为电路供给必定电压的电源可以用电压源来表征
1.幻想电压源(恒压源)：电源内阻为零,并能供给一个恒定不变的电压.所以也称恒压源.如图1-a所示.
2.恒压源的两个特色：（1）供给应负载的电压恒定不变;（2）供给应负载的电流可随意率性.
3.现实电压源：可以用一个电阻（相当于内阻）与一个幻想的电压源串联来等效.它供给的端电压受负载影响.如图1-b虚线框内所示.
图 1
二.电流源
为电路供给必定电流的电源可用电流源来表征.
1.幻想电流源（恒流源）：电源的内阻为无限大,并能供给一个恒定不变的电源.所以也称为恒流源.如图2-a所示.
2.恒流源的两个特色：（1）供给应负载的电流是恒定不变的;（2）供给应负载的电压是随意率性的.
3.现实电流源：现实上电源的内阻不成能为无限大,可以把幻想电流源与一个内阻并联的组合等效为一个电流源.如图2-b所示.
图 2
三.两种电源模子的等效变换
等效变换的感化是：为了化简电路,引入了电压源.电流源的概念,有时刻把电路中的电压源等效变换成电流源,电路就被简化成简略电路;
评论辩论问题：两种电源模子的等效变换的前提是什么？
对外电路,只要负载上的电压与流过的电流是相等的,则两个不合的电源等效.
或者：
（1）电压源等效为电流源：
（2）电流源等效为电压源：
即：内阻相等,电流源的恒定电流等于电压源的短路电流：或电压源的恒定电压等于电流源的开路电压.
电压源与电流源等效变换及最大功率传输原理
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope
that after you download it, it can help you solve practical problems. The
document can be customized and modified after downloading, please adjust
and use it according to actual needs, thank you! In addition, this shop provides
you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic
composition, work summary, word parsing, copy excerpts, other materials and
so on, want to know different data formats and writing methods, please pay
attention!
在电路分析中，电压源与电流源是两种常见的电源模型。它们之间可以通过等效变换相互转化，并且在传输最大功率时有着特定的原理。本文将从等效变换和最大功率传输原理两个方面，对电压源与电流源进行详细介绍。
首页实验报告内容:

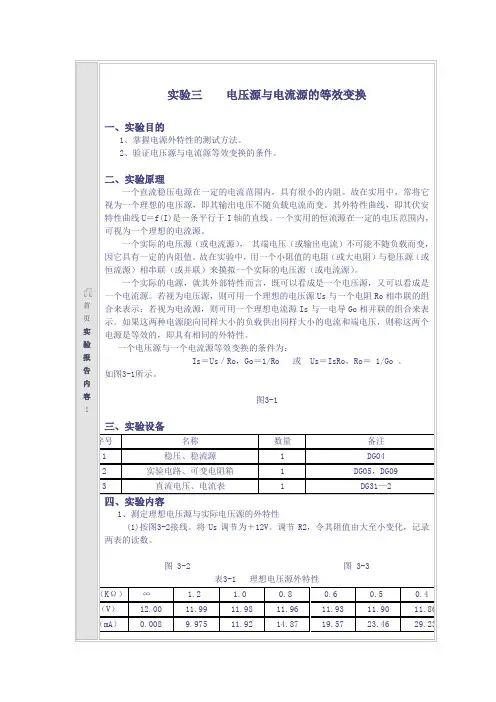

实验三 电压源与电流源的等效变换
