电力系统中的稳态分析方法

电力系统稳态分析

一、概念介绍

电力系统稳态分析是指在电网运行稳定状态下，对电力系统进行电压、电流等参数计算和系统分析的一种方法。其目的是为了保证系统安全、稳定、经济的运行。

二、电力系统稳态分析中的重要参数

1.电源电压：电源电压是指电力系统的发电机或者连接电网的电厂发出的电压，它对整个电网的电场分布和正常运行状态起到了至关重要的作用。

2.系统电压：系统电压是指电力系统各个节点的电压，其决定系统中各个电设备的安全运行状态和电能交换的顺畅程度。

3.网络阻抗：网络阻抗是指电力系统中各个电缆、导线、变压器等电器设备对电流的阻碍作用，其直接影响到系统的电路响应和稳定性。

4.负荷电流：负荷电流是指电力系统各个节点的负载电流，其代表对电网的电量需求，其大小直接决定了系统的稳态工作状态，并影响系统电量的分配和经济性。

三、电力系统稳态分析的主要方法 1.节点分析法：该方法是指将电力系统化成一个节点和对应的支路，来分析电压稳定、电流分布等问题。该分析方法适用于网络比较简单、电力设备数量较少的情况下。

2.潮流计算法：该方法是指对电力系统各个节点进行电流、负荷电流分布的计算，可用于大型电网的分析。该分析方法可以获取各个节点的电压稳定、节点负荷、传输线损失等信息。

3.动态因子分析法：该方法是指通过分析系统的频率、转子机械运动等动态特性，从而判断暂态稳定和永久稳定的条件。该分析方法适用于对系统暂振（系统短暂失稳）和拉沙现象（系统失去平衡状态）的评估。

四、电力系统稳态分析的流程

电力系统稳态分析的流程主要包括以下几个步骤：

1.收集系统数据：包括各个节点的电压、负荷、发电机电压和网络阻抗等信息。

2.建立电路模型：可采用节点分析法或潮流计算法建立电路模型，并求解节点电压值和支路电流等参数。

3.计算潮流：通过潮流计算法计算电力系统各个支路电压、电流分布，并分析电网响应和稳态工作状态。 4.稳态分析：对潮流计算结果进行稳态分析，判断系统的稳定性和安全性，并分析接地电流、接地电阻等关键参数。

电力系统的稳态与暂态分析方法

稳态和暂态是电力系统分析中两个重要的概念。稳态分析主要用于评估电力系统在正常运行情况下的性能和稳定性，而暂态分析则关注电力系统在发生故障或其他异常情况下的响应和恢复过程。本文将介绍电力系统中的稳态与暂态分析方法，并探讨其在电力系统规划、运行和故障处理中的应用。

一、稳态分析方法

稳态是指电力系统在正常运行情况下，各电压、电流和功率等参数保持在稳定状态的能力。稳态分析主要涉及电压、功率、功率因数等参数的计算和评估。常用的稳态分析方法包括潮流计算、负荷流计算、电压稳定性评估等。

1. 潮流计算

潮流计算是稳态分析中最基础的方法之一，用于计算电力系统中各节点的电压、电流和功率等参数。通过潮流计算，可以确定电力系统中各节点的电压稳定程度，评估传输能力和合理分配负载等。常用的潮流计算方法包括高斯-赛德尔法、牛顿-拉夫逊法等。

2. 负荷流计算

负荷流计算是潮流计算的一种特殊形式，用于分析电力系统中负载的分布和负载对系统潮流的影响。负荷流计算可以帮助确定合理的负载分配方案，提高系统的稳定性和经济性。 3. 电压稳定性评估

电压稳定性是一个评估电力系统稳定性的重要指标，特别是在大规模电力系统中。电压稳定性评估主要通过计算稳态电压变化范围和电压裕度等参数来判断系统的电压稳定性，并采取相应的调整措施。

二、暂态分析方法

暂态是指电力系统在出现故障或其他异常情况下，系统中各参数发生瞬时变化并逐渐恢复到正常状态的过程。暂态分析主要关注电力系统在故障发生后的动态响应和恢复。常用的暂态分析方法包括短路分析、稳定性分析和电磁暂态分析等。

1. 短路分析

短路分析主要用于分析电力系统中发生短路故障时的电流和电压等参数的变化。通过短路分析，可以确定故障点、故障类型和故障电流等信息，为故障处理和保护设备的选择提供依据。

2. 稳定性分析

稳定性分析是评估电力系统在故障发生后是否能够保持稳定运行的一项重要工作。稳定性分析主要关注系统的动态行为和振荡特性，通过模拟故障后系统的响应来判断系统的稳定性和选择合适的控制策略。

电力系统的稳定性分析技术

电力系统是现代社会不可或缺的能源基础设施之一，其稳定性关系到能源的供应和国家的经济发展。因此，电力系统稳定性分析技术是电力工程领域中非常重要的一个方向。本文将详细介绍电力系统稳定性分析技术的原理、方法和发展趋势。

一、电力系统稳定性

电力系统稳定性是指在面对各种突发事件和变化时，电力系统能够维持正常运行和供电质量的稳定性。电力系统稳定性一般可分为静态稳定性和动态稳定性两方面。静态稳定性是指电力系统在负荷增加和短路等静态扰动下，维持电压和频率等物理量稳定。动态稳定性则是指电力系统在面对大幅度扰动（如变压器故障、发电机失势等）时，能够保持电力系统的稳定性。

二、电力系统稳定性分析技术原理

电力系统稳定性分析技术是建立在稳定性动力学理论基础之上的。该理论认为，电力系统是一个非线性、时变、复杂的动态系统，其中的各种设备互相作用、相互制约，从而形成了系统的复杂动力学特征。在分析时，通常将各设备模型化，建立数学模型，运用稳态和动态分析方法，对电力系统的静态稳定性以及动态稳定性进行分析。

三、电力系统稳定性分析技术方法

1. 稳态分析方法

稳态分析是指在理顺电力系统的负荷平衡、电压平衡等基础上，将电网等电力系统设备进行数学描述，并计算能过满足负荷要求的最合理发电方案和输电线路方案。稳态分析主要是解决电压和功率稳定和谐的问题。稳态分析方法包括潮流计算、短路计算、故障排错等手段。

2. 动态分析方法

动态分析是指在考虑系统动态响应能力能力时，通过建立系统动态模型，观察系统在发生负荷突然变化、故障故障等突发性事件时的响应情况，从而对系统动态稳定性做出评价。动态分析方法包括过程模拟、动态选择和响应、稳态和动态稳定等分析手段。

以上两种分析方法在现实应用中实际上是相互促进、相互补充的，既考虑了系统的负荷特性，又考虑了系统的动态响应特性，多重手段组合运用，才能全面准确地评价电力系统的稳定性。

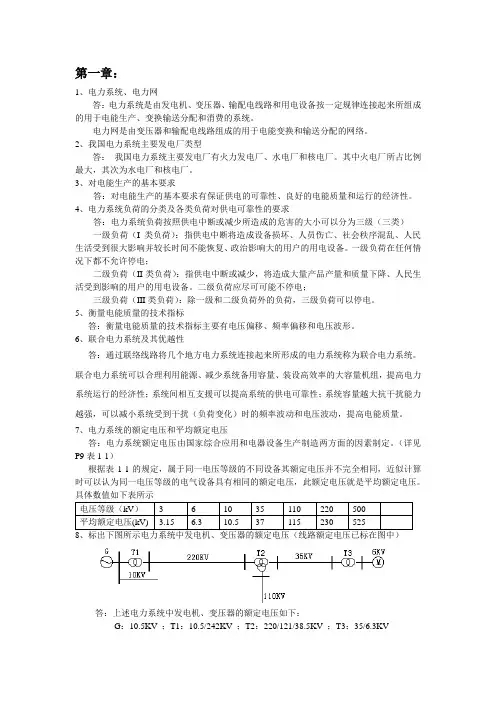

第一章：

1、电力系统、电力网

答：电力系统是由发电机、变压器、输配电线路和用电设备按一定规律连接起来所组成的用于电能生产、变换输送分配和消费的系统。

电力网是由变压器和输配电线路组成的用于电能变换和输送分配的网络。

2、我国电力系统主要发电厂类型

答： 我国电力系统主要发电厂有火力发电厂、水电厂和核电厂。其中火电厂所占比例最大，其次为水电厂和核电厂。

3、对电能生产的基本要求

答：对电能生产的基本要求有保证供电的可靠性、良好的电能质量和运行的经济性。

4、电力系统负荷的分类及各类负荷对供电可靠性的要求

答：电力系统负荷按照供电中断或减少所造成的危害的大小可以分为三级（三类）

一级负荷（I类负荷）：指供电中断将造成设备损坏、人员伤亡、社会秩序混乱、人民生活受到很大影响并较长时间不能恢复、政治影响大的用户的用电设备。一级负荷在任何情况下都不允许停电；

二级负荷（II类负荷）：指供电中断或减少，将造成大量产品产量和质量下降、人民生活受到影响的用户的用电设备。二级负荷应尽可可能不停电；

三级负荷（III类负荷）：除一级和二级负荷外的负荷，三级负荷可以停电。

5、衡量电能质量的技术指标

答：衡量电能质量的技术指标主要有电压偏移、频率偏移和电压波形。

6、联合电力系统及其优越性

答：通过联络线路将几个地方电力系统连接起来所形成的电力系统称为联合电力系统。联合电力系统可以合理利用能源、减少系统备用容量、装设高效率的大容量机组，提高电力系统运行的经济性；系统间相互支援可以提高系统的供电可靠性；系统容量越大抗干扰能力越强，可以减小系统受到干扰（负荷变化）时的频率波动和电压波动，提高电能质量。

7、电力系统的额定电压和平均额定电压

答：电力系统额定电压由国家综合应用和电器设备生产制造两方面的因素制定。（详见P9表1-1）

根据表1-1的规定，属于同一电压等级的不同设备其额定电压并不完全相同，近似计算时可以认为同一电压等级的电气设备具有相同的额定电压，此额定电压就是平均额定电压。具体数值如下表所示
